Audi parking system (cистема помощи при парковке)

Сенсоры начинают реагировать при нахождении препятствия на расстоянии
примерно:

спереди

сбоку

0,90 м

по центру

1,20 м

сзади

сбоку

0,60 м

по центру

1,60 м

Тональность  сигнала
Предупреждение водителя о расстоянии до препятствия осуществляется с
помощью звуковых сигналов передних и задних звуковых датчиков. Гром-
кость и высоту звука сигналов можно изменять по желанию в MMI

⇒

стр. 210.

Отключение звука (Mute)
На автомобилях с автоматической трансмиссией при установке рычага уп-
равления автоматической трансмиссии в положение “Р” акустическая функ-
ция предупреждения расстояния до препятствия отключается. Однако сис-
тема остается включенной. Сразу после страгивания рычага управления из
положения “Р” и регистрации системой приближения к препятствию снова
звучит предупредительный сигнал.

Движение задним ходом/движение вперед
Предупредительный звуковой сигнал при движении задним ходом/движе-
нии вперед начинает звучать при идентификации препятствия, находящего-
ся в измерительном диапазоне сенсоров. С уменьшением расстояния до
препятствия сокращаются временные паузы между звуковыми импульсами.
На расстоянии менее примерно 0,30 м звучит непрерывный сигнал. Это оз-
начает обязательное прекращение движения задним ходом/движения впе-
ред.
Если расстояние до препятствия не изменяется, громкость звуковых сигна-
лов спустя примерно 4 секунды начинает постоянно снижаться (не относит-
ся к диапазону непрерывного звукового сигнала). При последующем при-
ближении к идентифицированному препятствию громкость предупредитель-
ного сигнала восстанавливается.



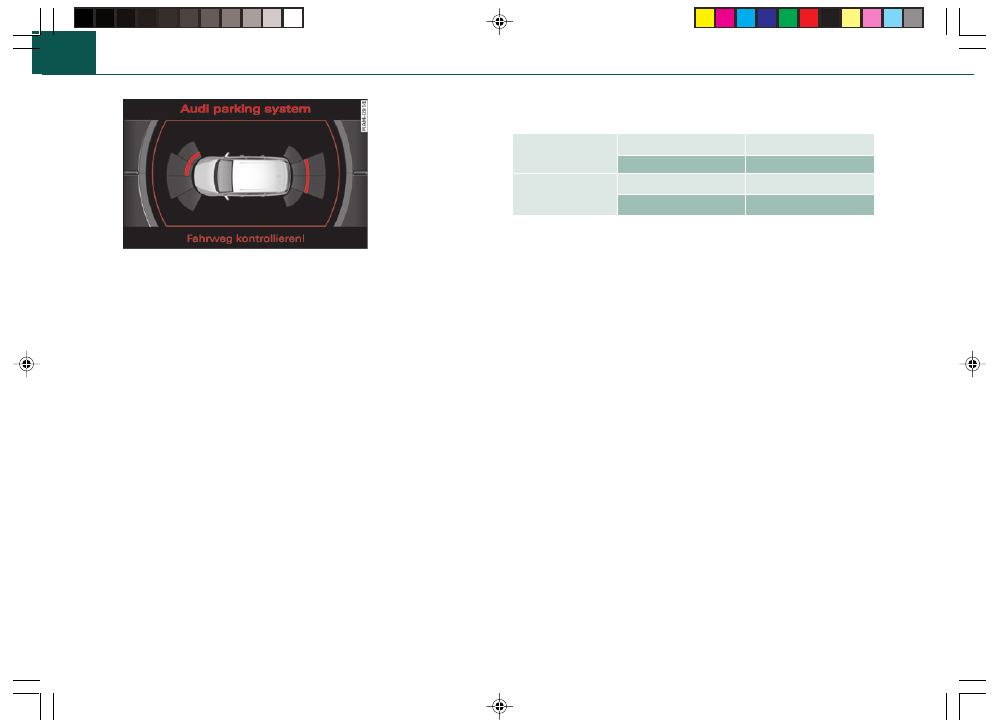

Илл. 224  Дисплей
MMI:  визуальная  ин-
дикация  расстояния  до
препятствия

Включение

−

Включите передачу заднего хода. Система „рarking system
plus“ включается автоматически, или

−

Для ручного включения системы „рarking system plus“ нажми-
те включатель



 центральной консоли

⇒

 стр. 199, илл. 223.

Включение системы помощи при парковке подтверждается ко-
ротким звуковым сигналом. В включателе горит контрольная
лампа.

Выключение

−

Скорость движения должна быть более 10 км/ч, или

−

Выключением зажигания происходит автоматическое выклю-
чение всей системы помощи при парковке, или

−

Для ручного выключения системы „рarking system plus“ на-
жмите включатель



 центральной консоли

⇒

 стр. 199, илл.

223. В включателе гаснет контрольная лампа.

Ручное включение системы необходимо при парковке автомобиля перед-
ним бампером или при приближении к препятствию передним бампером и
Вашем желании воспользоваться системой.

Q7_198-216.p65

21.11.05, 12:35

200

201

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические  данные

Audi parking system (cистема помощи при парковке)

Маневрирование
Если Вы при маневрировании переключаете передачу (например, передача
заднего/переднего хода) звуковые сигналы временно отключаются. При
этом визуальная индикация на дисплее MMI остается в рабочем режиме.
При последующем приближении к идентифицированному препятствию
громкость предупредительного сигнала восстанавливается.

Визуальная  индикация
Сегменты дисплея MMI указывают на изменение расстояния между автомо-
билем и идентифицированным препятствием. Количество выводимых на
индикацию сегментов зависит от препятствий перед/за автомобилем. Чем
ближе автомобиль приближается к препятствию, тем ближе приближаются
к изображеню автомобиля сегменты

⇒

 стр. 200, илл. 2244). Появление

предпоследнего сегмента означает зону вероятного столкновения и обяза-
тельное прекращение движения задним/передним ходом

⇒

.

Визуальную индикацию можно выключить в MMI

⇒

 стр. 211. При этом

акустическая функция предупреждения расстояния до препятствия остается
включенной.
Нажатием одной из функциональных клавиш терминала MMI выключается
изображение визуальной индикации. При последующей парковке индика-
ция появляется вновь. Визуальная индикация снова выводится на дисплей
MMI также нажатием включателя





⇒

 стр. 199, илл. 223. Дальнейшую

информацию по терминалу MMI Вы найдете в руководстве по эксплуатации
MMI.

 ВНИМАНИЕ!

•••••

Существуют “мертвые” зоны, в которых сенсоры не улавлива-

ют объекты. Особое внимание обращайте на маленьких детей и
животных, так как они не в каждом случае распознаются сенсора-
ми - опасность несчастного случая!



ВНИМАНИЕ!  Продолжение

•••••

Система помощи при парковке не может заменить внимание

водителя. Ответственность при парковке и других похожих ма-
неврах лежит на водителе. Постоянно держите в поле зрения зону
вокруг  автомобиля.

•••••

Уже зарегистрированные системой низкие препятствия могут

по мере приближения к ним исчезать из диапазона действия систе-
мы и поэтому система больше не будет предупреждать о приближе-
нии  к  ним.  Также  такие  предметы,  как  заградительные  цепи,
дышло  прицепа,  тонкие  лакированные  вертикальные  штанги  или
ограды не воспринимаются системой при определенных обстоя-
тельствах - опасность несчастного случая!

 Примечание

•

При выключенном дисплее MMI/системе MMI или загрузке MMI после

включения на дисплей MMI визуальная индикация не выводится. Сразу
после включения дисплея MMI/системы MMI или завершения процесса
загрузки после включения на дисплей MMI выводится визуальная индика-
ция.

•

В MMI можно изменять начальные установки визуальной индикации

⇒

стр. 211.

•

Для обеспечения работоспособности устройства помощи при парковке

содержать сенсоры в чистоте и свободными от снега и льда. Принимайте во
внимание дальнейшие инструкции на

⇒

 стр. 215.

•

Принимайте во внимание инструкции по эксплуатации прицепа на

⇒

стр. 210.



4)

   Для MMI basic иллюстрация отличается.

Q7_198-216.p65

21.11.05, 12:35

201

202

Audi parking system (cистема помощи при парковке)

parking system advanced

Автомобиль с parking system advanced

Помощь при парковке спереди и сзади, с визуальной ин-
дикацией и видеокамерой для парковки задним ходом

Система  сигнализирует  акустически  и  визуально  об
идентифицированных  препятствиях,  а  задняя  камера
является  дополнительной  помощью  при  парковке.

Включение

−

Включите передачу заднего хода. Система „рarking system
advanced“ включается автоматически, или

−

Для ручного включения системы „рarking system advanced“
нажмите включатель



 центральной консоли

⇒

 стр. 199,

илл. 223. Включение системы помощи при парковке подтвер-
ждается коротким звуковым сигналом. В включателе горит
контрольная лампа.

Выключение

−

Скорость движения должна быть более 10 км/ч, или

−

Выключением зажигания происходит автоматическое выклю-
чение всей системы помощи при парковке, или

−

Для ручного выключения системы „рarking system advanced“
нажмите включатель



 центральной консоли

⇒

 стр. 199,

илл. 223. В включателе гаснет контрольная лампа.

Ручное включение системы необходимо при парковке автомобиля перед-
ним бампером или при приближении к препятствию передним бампером и
Вашем желании воспользоваться системой.
Сенсоры начинают реагировать при нахождении препятствия на расстоянии
примерно:

спереди

сбоку

0,90 м

по центру

1,20 м

сзади

сбоку

0,60 м

по центру

1,60 м

Тональность  сигнала
Предупреждение водителя о расстоянии до препятствия осуществляется с
помощью звуковых сигналов передних и задних звуковых датчиков. Гром-
кость и высоту звука сигналов можно изменить по желанию в MMI

⇒

стр. 210.



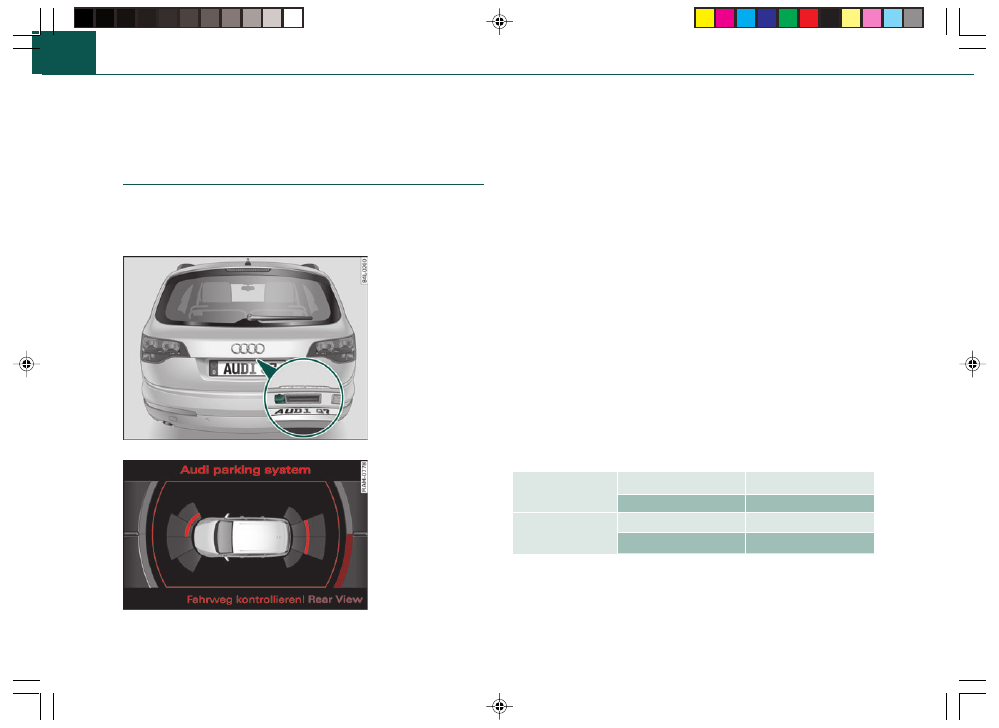

Илл. 225  Дверь  ба-
