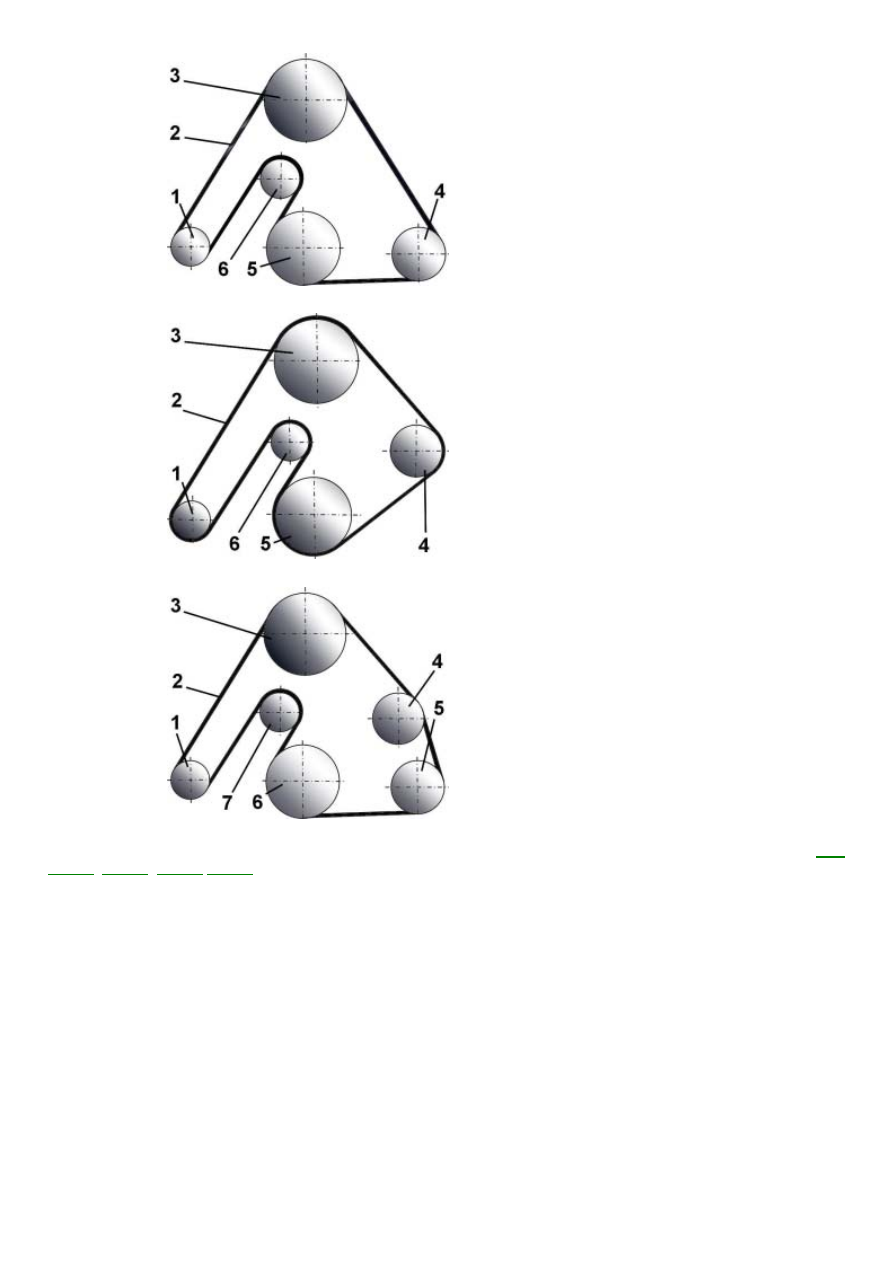

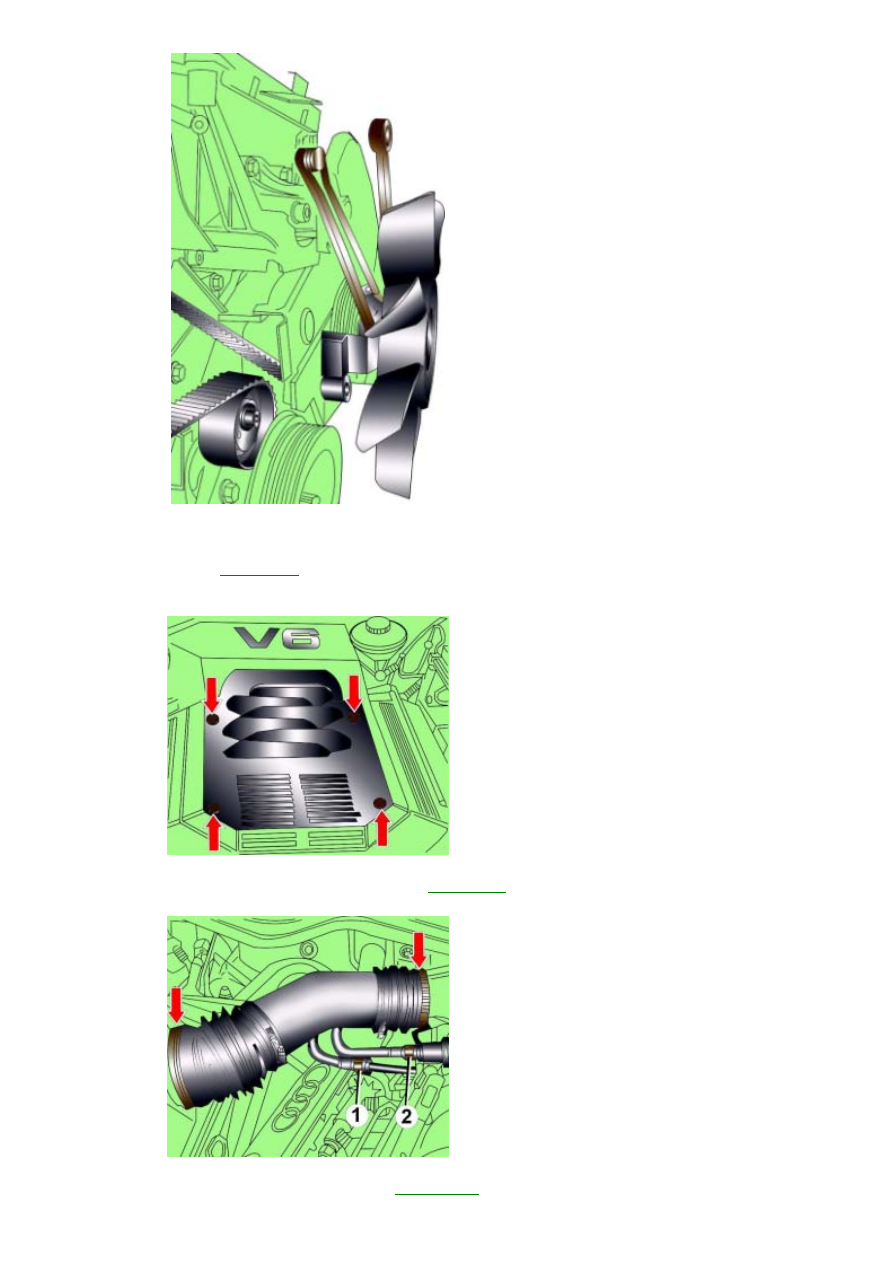

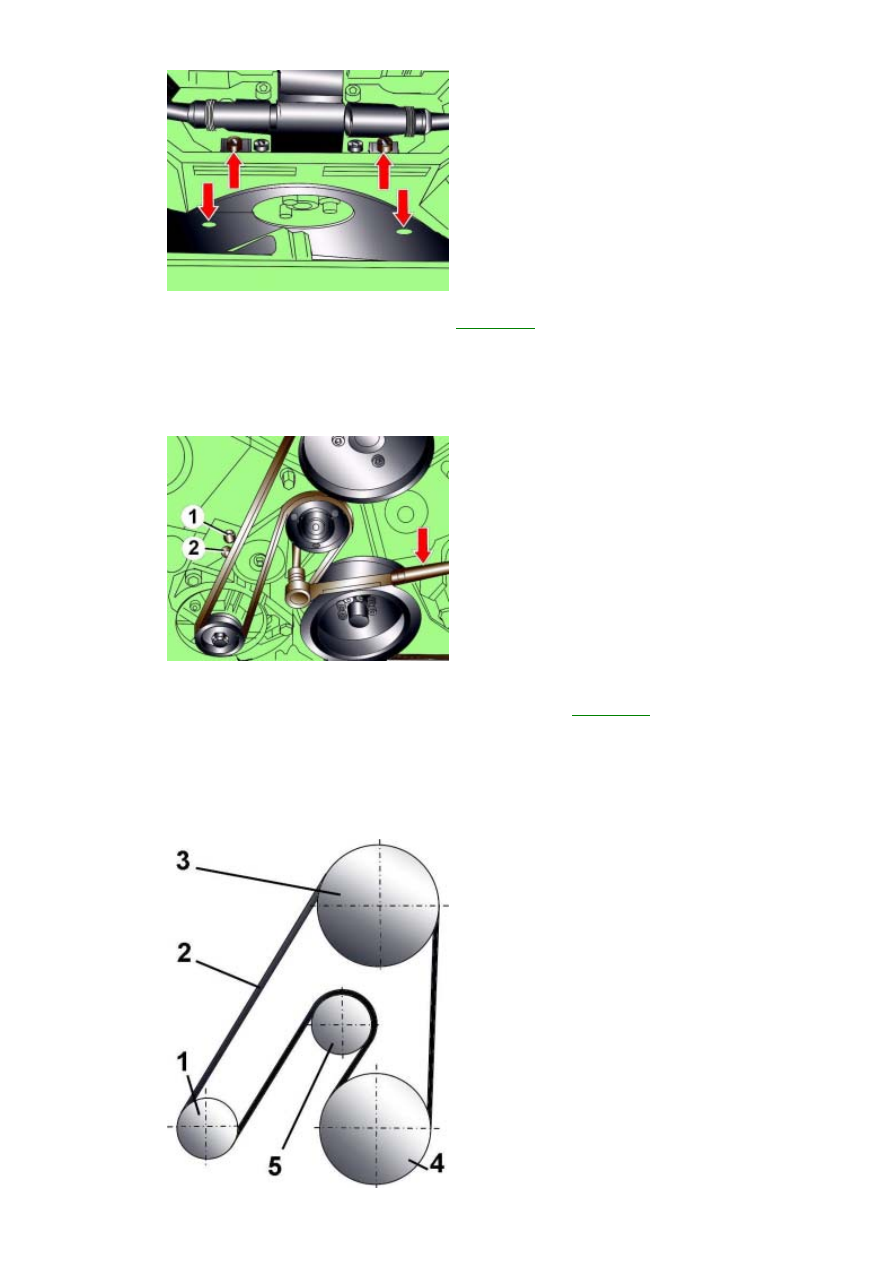

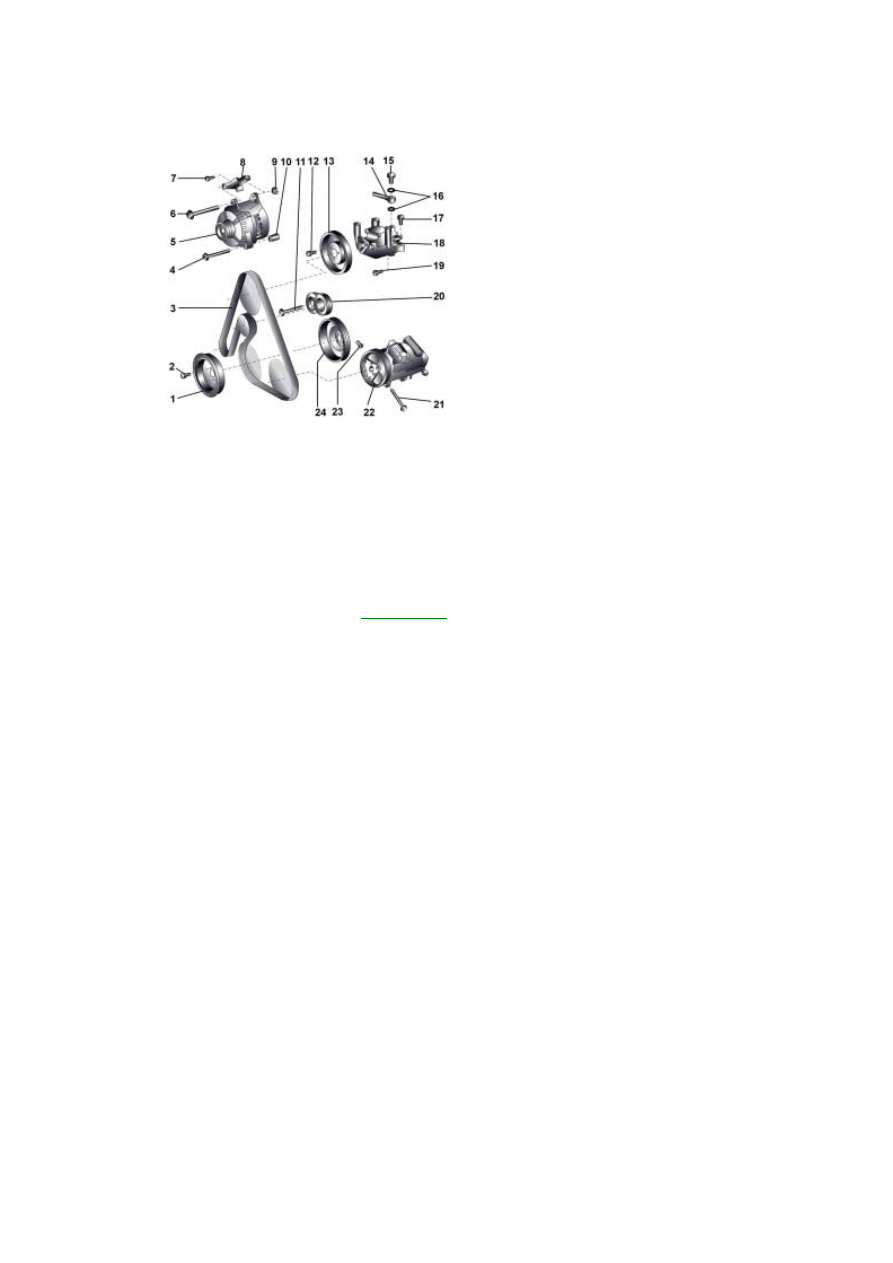

Поликлиновой ремень осуществляет привод генератора , насоса усилителя рулевого управления, вентилятора радиатора , компрессора кондиционера и водяного насоса в зависимости от модификации двигателя. Снятие При снятии поликлинового ремня надо учитывать следующее . Рис. 3.1–39. Агрегаты, Н·м; 16 – уплотнительные кольца; 17 – болт, 22 Н·м; 18 – болт, 25 Н·м; 22 – компрессор кондиционера; 23 – специальная 1. При снятии и установке шкива 13 ( Рис . 3.1–39 ) для фиксации его от проворачивания необходимо использовать специальный инструмент 3212. 2. При установке необходимо использовать новое уплотнительное кольцо 16. 3. Категорически запрещается отвинчивать и разъединять трубопроводы для хладагента. 4. При снятии двигателя компрессор 22 кондиционера необходимо переместить в сторону вместе с подсоединенными к нему трубопроводами с хладагентом и закрепить его на кузове мягкой проволокой . 5. Установка шкива 24 возможна только в одном положении. Отсоедините провод «массы» от аккумуляторной батареи. Отвинтите кожух вентилятора радиатора и снимите его . 19 |
