Снятие и установка замка багажника Audi A4

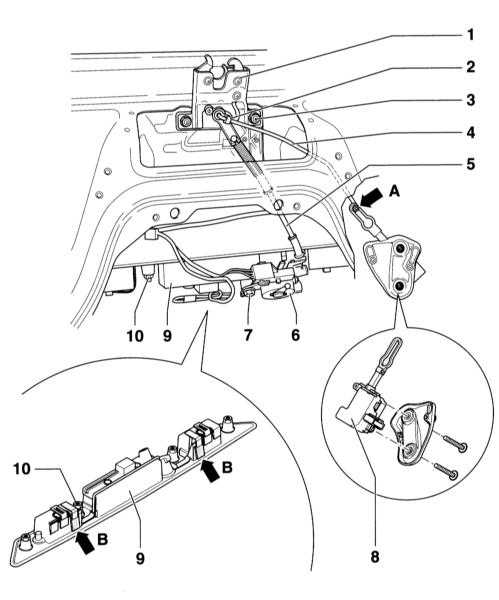

12.4.24 Снятие и установка замка багажника Ауди А4

1 — Замок багажника
2 — Шарнир
3 — Гайки, 8Нм
4 — Тяга
5 — Трос
6 — Цилиндр замка



 7 — Болт, 8Нм
8 — Электродвигатель единого замка
9 — Планка
10 — Гайка, 8Нм, 4 шт.
11 — Болт, 2 шт.

Седан

Цилиндр замка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Откройте багажник и снимите крышку замка.
  2. Рассоедините разъём цилиндра замка.
  3. Отсоедините от цилиндра привод (5).
  4. Поверните цилиндр на 90° и выньте из планки (9).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию. При этом болт (7) затяните моментом 8Нм.
  2. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Электродвигатель единого замка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Откройте багажник и снимите крышку замка.
  2. Отсоедините приводную штангу (4) у электродвигателя (стрелка А).
  3. Выверните 2 винта (11) и снимите электродвигатель (8) с крышки багажника.
  4. Рассоедините разъём электродвигателя.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
  2. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Планка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте багажник и снимите крышку замка.
  2. Снимите цилиндр замка, обратитесь к Разделу Снятие и установка цилиндра замка двери.
  3. Отверните 4 гайки (10), нажмите на планки (стрелки В) и выньте планку наверх.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию. При этом затяните гайки моментом 8Нм.
