Система охлаждения Audi A4

Общая информация

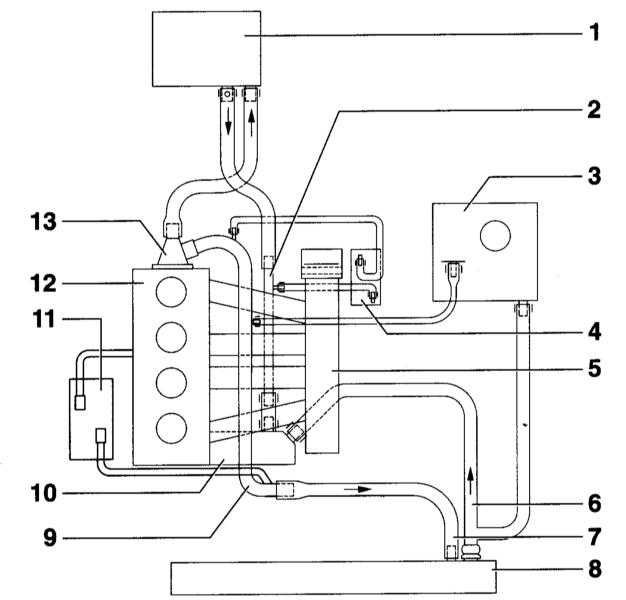

Схема соединений шлангов системы охлаждения


1 — Радиатор отопителя 2 — Трубопровод ОЖ нижний 3 — Расширительный бачок 4 — Маслоохладитель 5 — Впускной трубопровод 6 — Нижний шланг радиатора 7 — Верхний шланг радиатора	8 — Радиатор 9 — Трубопровод ОЖ верхний 10 — Водяной насос с термостатом 11 — Турбокомпрессор 12 — Блок и головка цилиндров 13 — Выходной штуцер

На некоторых моделях применена система регулирования температуры охлаждающей жидкости, работающая по заложенной в блоке управления характеристике. По сравнению с обычной системой охлаждения такая система повышает термодинамический коэффициент полезного действия двигателя и таким образом оптимизирует характеристику крутящего момента.

Система охлаждения, работающая по заданной характеристике, состоит из распределителя охлаждающей жидкости с термостатом, электрического нагревательного элемента, а также пружин, для механического запирания каналов охлаждающей жидкости.

Посредством подогреваемого термостата температура охлаждающей жидкости регулируется блоком управления двигателем по заложенной в нём характеристике. При этом поддерживается температура, оптимальная с точки зрения отдаваемой мощности двигателя.

Например, при полной нагрузке двигателя расширяющийся элемент нагревается и таким образом термостат открывается больше. Тем самым уменьшается температура охлаждающей жидкости, что приводит к более интенсивному охлаждению камер сгорания. Более холодные камеры сгорания приводят к более раннему зажиганию и тем самым к увеличению крутящего момента двигателя.

Охлаждающая жидкость направляется через радиатор постоянно работающим насосом. Жидкость проходит через радиатор сверху вниз и охлаждается проходящим через него воздухом. Применен вентилятор охлаждающей жидкости с электроприводом.

Отопитель и вентиляция

Отопитель состоит из вентиляторов и теплообменников, расположенных в блоках передней и задней частей салона. Горячая охлаждающая жидкость проходит через теплообменники. При перемещении рукоятки управления режимами отопителя, расположенной на панели управления, открываются клапаны, и горячий воздух начинает поступать в салон автомобиля. Если включить вентилятор отопителя, воздух будет подаваться в салон принудительно.

Заборный воздух перед тем, как попасть в салон, проходит через фильтр (обратитесь к Главе Текущий уход и обслуживание). Основная доля частиц пыли осядет в фильтре. Необходимо соблюдать периодичность замены фильтра. Замусоренный пылью фильтр ограничит подачу воздуха в салон, что приведёт к застаиванию воздуха внутри салона.

Распределение потоков воздуха системы вентиляции осуществляется с помощью заслонок. Предусмотрен режим циркуляции воздуха. Заслонки управляются сервоприводами.
