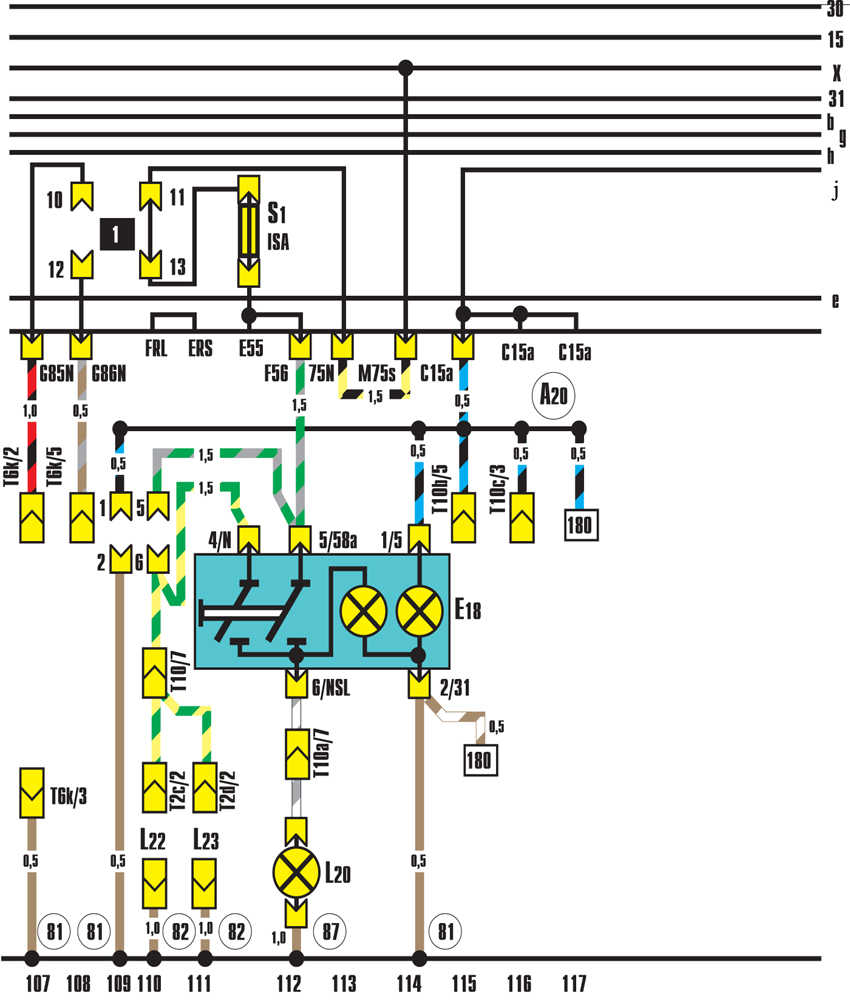

12.3.10. Фары и задние противотуманные фонари
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
Е7 – выключатель противотуманных фар;
Е18 – выключатель задних противотуманных фонарей; L20 – лампа заднего противотуманного фонаря; L22 – подключение левой противотуманной фары; L23 – подключение правой противотуманной фары; S1 – предохранитель на плате реле; Т2с – 2-контактный разъем (черный) слева в моторном отсеке; T2d – 2-контактный разъем (черный) справа в моторном отсеке; T6k – 6-контактный разъем (черный) за панелью приборов; |
Т10а – 10-контактный разъем (коричневый) за панелью
приборов; Т10b – 10-контактный разъем (коричневый) за панелью приборов; Т10с – 10-контактный разъем (черный) за панелью приборов; 81 – соединение с «массой» 1 в жгуте проводов панели приборов; 82 – соединение с «массой» 1 в переднем жгуте проводов слева; 87 – соединение с «массой» 1 в заднем жгуте проводов; А20 – соединение (15а) в жгуте проводов панели приборов |
