6.2.15. Проверка и регулировка положения пластины измерителя расхода
воздуха
двигателей с впрыском топлива
Ауди 100

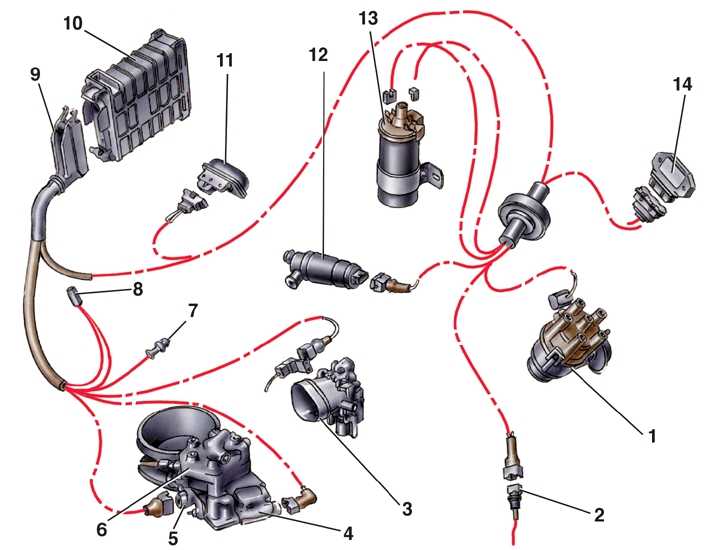

Система управления впрыском топлива двигателя RT с каталитическим
нейтрализатором
1 – распределитель зажигания;
2 – датчик температуры охлаждающей жидкости;
3 – корпус воздушной дроссельной заслонки;
4 – регулятор давления;
5 – потенциометр G7;
6 – распределитель топлива;
|
7 – соединительная колодка лямбда-зонда;
8 – разъем диагностики;
9 – соединительная колодка;
10 – блок управления КЕ-Jetronic;
11 – высотный датчик;
12 – клапан стабилизатора холостого хода;
13 – катушка зажигания;
14 – коммутатор зажигания |

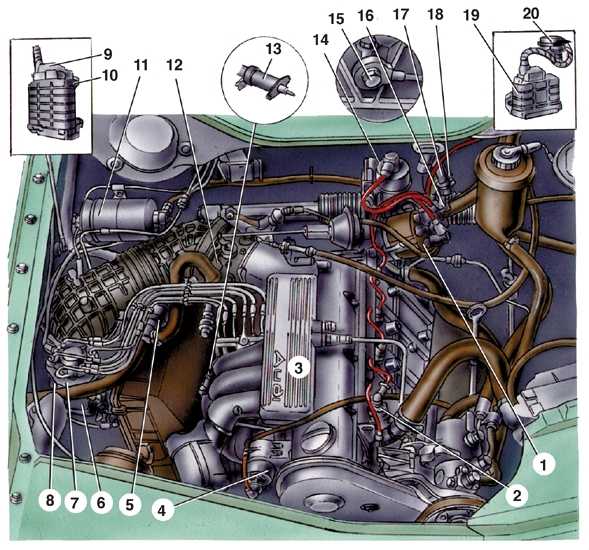

Расположение системы КЕIII-Jetronic, устанавливаемой на двигатели
NF автомобилей выпуска с 1989 года
1 – распределитель зажигания;
2 – датчик температуры охлаждающей жидкости;
3 – впускная труба;
4 – клапан стабилизатора холостого хода;
5 – клапан угольного фильтра;
6 – регулятор давления;
7 – распределитель топлива;
8 – потенциометр;
9 – соединительная колодка;
10 – блок управления КЕIII-Jetronic;
11 – топливный фильтр;
|
12 – корпус воздушной дроссельной заслонки;
13 – пусковая форсунка;
14 – катушка зажигания;
15 – датчик детонации;
16 – соединительная колодка лямбда-зонда;
17 – соединительная колодка обогрева лямбда-зонда;
18 – соединительная колодка датчика детонации;
19 – коммутатор зажигания;
20 – высотный датчик |

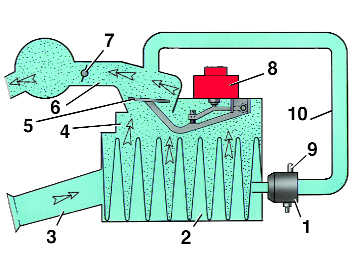

Схема отключения подачи топлива
|
1 –
клапан торможения двигателем;
2 – воздушный фильтр;
3 – воздухозаборная труба;
4 – измеритель расхода воздуха;
5 – пластина измерителя;
6 – воздуховод;
7 – дроссельная заслонка;
8 – распределитель топлива;
9 – патрубок подсоединения вакуумной трубки;
10 – перепускной шланг |
Высота подъема пластины зависит от количества воздуха, подаваемого в
цилиндры двигателя: чем больше поток воздуха, тем выше поднимается
пластина. При этом рычаг пластины нажимает на плунжер распределителя
топлива, что приводит к увеличению количества топлива, подаваемого в
цилиндры. Когда поток воздуха уменьшается, пластина опускается, рычаг
пластины в свою очередь опускает плунжер и подача топлива уменьшается.
При частоте вращения двигателя не более 1400 мин–1,
температуре охлаждающей жидкости не выше 30° С и дроссельной заслонке,
находящейся в положении холостого хода, включается клапан и воздух идет
по перепускному шлангу, минуя измеритель расхода воздуха. Пластина
опускается, освобождая плунжер, и подача топлива отключается до тех пор,
пока не закроется клапан. Для лучшего смесообразования пластина должна
располагаться точно в центре диффузора.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Ослабить
затяжку хомутов и снять воздуховод (см. рис. Основные
элементы системы впрыска топлива). |
|
2. Если
пластина (1) смещена, ослабить затяжку винта (2).
Отцентрировать пластину с помощью щупа толщиной 0,1 мм,
вставляя его вокруг пластины. Затянуть винт. |
3. Поднять
и быстро опустить пластину. При движении вниз не должно
чувствоваться сопротивления. Если чувствуется
сопротивление, значит измеритель расхода воздуха
неисправен и требует замены. |
4. Если
сопротивление чувствуется при движении пластины вверх,
нужно снять распределитель топлива, вынуть и промыть в
бензине плунжер. Если это не поможет, заменить
распределитель топлива. |
|
|

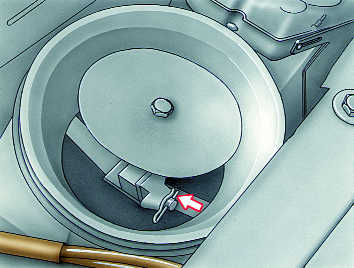

5. Проверить
расположение пластины по высоте по отношению к
диффузору. Зазор между верхним краем пластины и краем
цилиндрической части диффузора (отмеченный стрелками)
должен быть: у двигателей с системой K-Jetronic 0–0,5
мм, у двигателей моделей KZ 1,75–2,05 мм, у двигателей с
системой K-Jetronic высокого давления и KE-Jetronic (у
этих двигателей топливо подводится к форсункам по
металлическим трубкам) 1,9–3,0 мм. Для регулировки
положения пластины по высоте у двигателей с системой
К-Jetronic и KZ снять воздуховод (см. рис. Основные
элементы системы впрыска топлива), поднять
пластину и отогнуть или сжать проволочную скобку,
расположенную под ней, как показано на рисунке слева. У
остальных двигателей снять крышку фильтра с фильтрующим
элементом и отрегулировать положение пластины поворотом
гайки на упорном винте пластины, как показано на рисунке
справа. |
|
