3.2.2.2. РЕГУЛИРОВКА И НАТЯЖЕНИЕ РЕМНЯ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

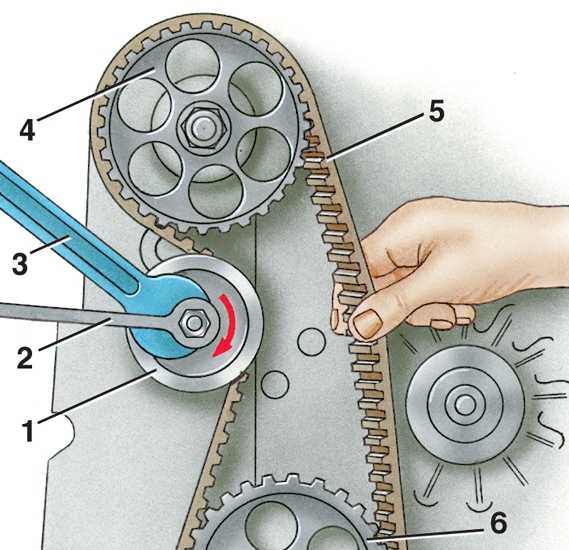

Регулировка и проверка натяжения ремня привода
распределительного вала
|
1 – натяжитель ремня привода распределительного вала;
2, 3 – гаечные ключи;
4 – зубчатое колесо распределительного вала;
5 – ремень привода распределительного вала;
6 – зубчатое колесо промежуточного вала |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Повернуть
водяной насос против часовой стрелки,
предварительно натянув ремень, чтобы он не
соскочил с зубчатых колес. Монтажной лопаткой
или отверткой повернуть водяной насос против
часовой стрелки, натянув ремень. Затянуть болты
крепления водяного насоса. |
2. Проверить
натяжение ремня. Ремень должен перекручиваться
не более чем на 90° усилием большого и
указательного пальцев. |
3. Окончательно
затянуть болты крепления водяного насоса
моментом 20 Н·м (2,0 кгс·м). |
|
