3.1.2.9. ПРИВОД РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

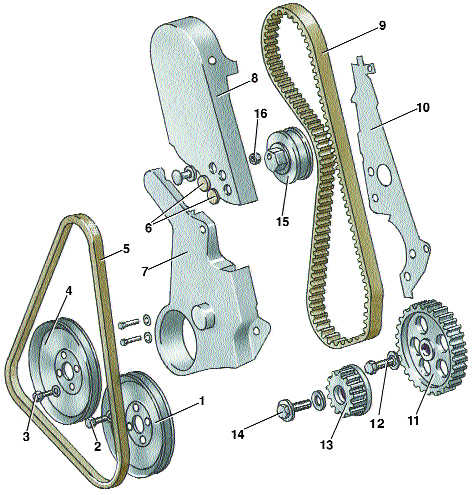

Детали привода распределительного вала
1 – шкив водяного насоса;
2 – болт крепления шкива водяного насоса;
3 – болт крепления шкива коленчатого вала;
4 – шкив коленчатого вала;
5 – ремень;
6 – заглушки;
7 – крышка привода распределительного вала нижняя;
8 – крышка привода распределительного вала верхняя;
|
9
– ремень привода распределительного вала;
10 – задняя крышка привода распределительного вала;
11 – зубчатое колесо промежуточного вала;
12 – болт крепления зубчатого колеса промежуточного
вала;
13 – зубчатое колесо коленчатого вала;
14 – болт крепления зубчатого колеса коленчатого вала;
15 – натяжитель ремня привода распределительного вала;
16 – гайка крепления натяжителя |
Регулировка и проверка натяжения ремня привода
распределительного вала
|
1 – натяжитель ремня привода распределительного вала;
2, 3 – гаечные ключи;
4 – зубчатое колесо распределительного вала;
5 – ремень привода распределительного вала;
6 – зубчатое колесо промежуточного вала |
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снять
верхнюю крышку привода распределительного вала
(см. рис. Детали
привода распределительного вала). |
2. Отвернуть
болты крепления и снять шкив водяного насоса. |
3. Установить
поршень 1-го цилиндра в в.м.т. такта сжатия (оба
клапана закрыты). Метка на шкиве коленчатого
вала должна быть совмещена со стрелкой на нижней
крышке привода распределительного вала. |
4. Отвернуть
четыре болта и снять шкив коленчатого вала. |
5. Снять
нижнюю крышку привода распределительного вала. |
6. Ослабить
гайку крепления механизма натяжения ремня и
повернуть ключом эксцентриковую ось натяжителя
ремня против часовой стрелки, чтобы ослабить
натяжение ремня. |
7. Снять
ремень с зубчатых колес коленчатого вала,
рапределительного и промежуточного валов и с
натяжителя механизма натяжения. |
8. Отвернуть
гайку и снять натяжитель. |
9. Отвернуть
болт и снять зубчатое колесо промежуточного
вала, вынуть шпонку. |
10. Отвернуть
болт и снять зубчатое колесо коленчатого вала,
вынуть шпонку. |
11. Отвернуть
болт и снять зубчатое колесо с
распределительного вала, вынуть шпонку. |
12. Отвернуть
болты и снять заднюю крышку привода
распределительного вала. |
|
Сборка и
регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установить
заднюю крышку привода распределительного вала и
затянуть болты ее крепления. |
2. Вставить
шпонку в паз на коленчатом валу и установить
зубчатое колесо. Нанести на резьбу болта 14
герметик, ввернуть болт с шайбой и затянуть
моментом 200 Н·м (20,0 кгс·м). |
|
3. Вставить
шпонку в паз на распределительном валу,
установить зубчатое колесо, ввернуть болт с
шайбой и затянуть моментом 80 Н·м (8,0 кгс·м).
Метка на зубчатом колесе должна совпадать с
верхней плоскостью прокладки крышки головки
цилиндров с левой стороны двигателя. |
4. Вставить
шпонку в паз промежуточного вала, установить
зубчатое колесо, ввернуть болт 12 с шайбой и
затянуть моментом 80 Н·м (8,0 кгс·м). |
5. Установить
механизм натяжения ремня привода
распределительного вала. |
|
6. Временно
установить шкив 4 коленчатого вала на зубчатое
колесо 13. Поршень 1-го цилиндра должен
находиться в в.м.т. Повернуть зубчатое колесо 11
промежуточного вала так, чтобы метка на нем
совместилась с меткой на шкиве 4 коленчатого
вала, как показано на рисунке. |
7. Надеть
ремень 9. |
8. Повернуть
ключом 3 (см.
рис. Регулировка
и проверка натяжения ремня привода
распределительного вала) механизм 1
натяжения ремня 5 по часовой стрелке для
предварительного натяжения ремня. Проверить,
чтобы метки в.м.т. не сдвинулись с места.
Повернуть механизм 1 натяжения дальше по часовой
стрелке, натянув ремень 5 так, чтобы его можно
было развернуть на 90°, взявшись за него двумя
пальцами посередине между распределительным и
промежуточным валами. Удерживая ключом 3
механизм натяжения, затянуть гайку его крепления
ключом 2. |
9. Снять
шкив 4 коленчатого вала. Установить нижнюю
крышку 7 привода распределительного вала (см.
рис. Детали
привода распределительного вала). |
10. Установить
шкив коленчатого вала, затянуть болты 3 моментом
20 Н·м (2,0 кгс·м). |
11. Установить
шкив водяного насоса. |
12. Установить
верхнюю крышку привода распределительного вала. |
|
