Acura TL (1995-1998) body repair. Manual - part 22

Spot/Mastic Sealers

NOTE: Seal the following areas to prevent air leaks, water

leaks and rust.

: Sealing locations

Cross Section of Body and Sealants

Main Menu

Table of Contents

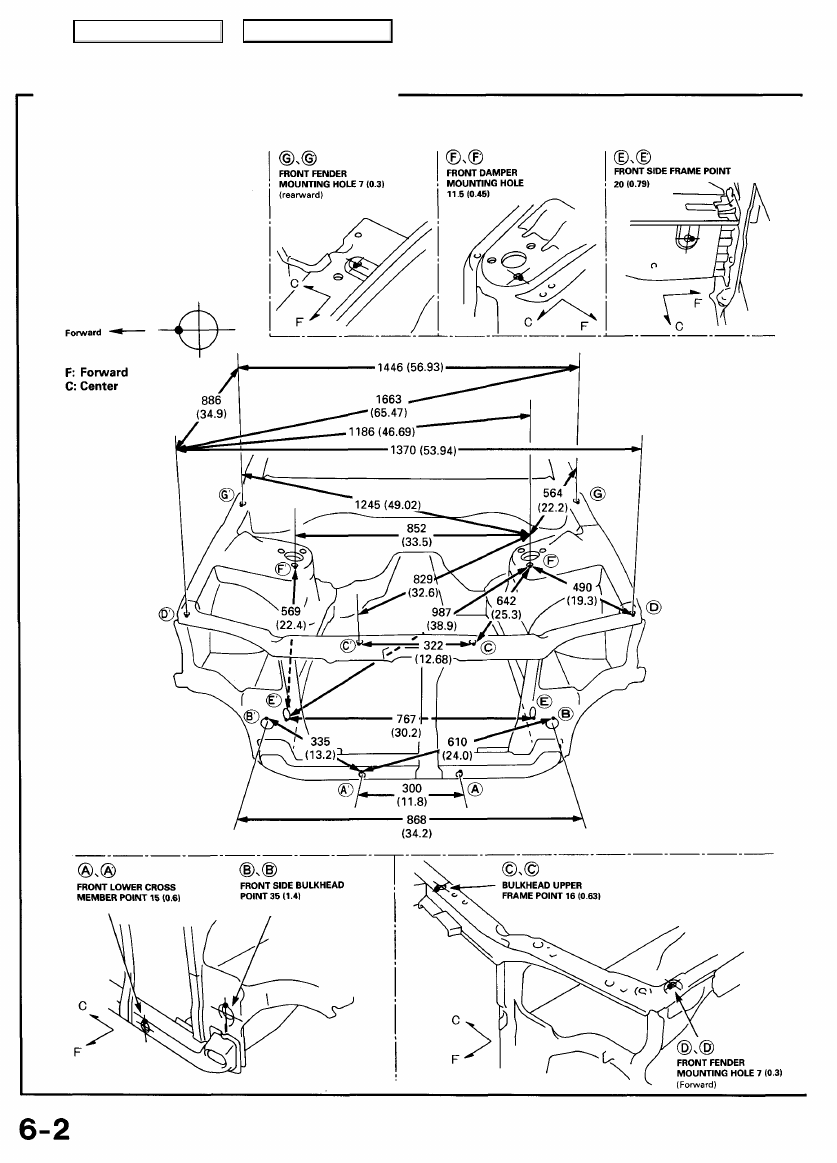

Upper Body Measuring Dimensions

Body Dimensional Drawings

<Engine Compartment>

2.5TL:

Unit: mm (in)

NOTE: Measuring dimensions show
the distance between the forward or

upper edge of positioning bosses
and/or holes shown in the detail
sketches.
Measuring point (Black dots)

Main Menu

Table of Contents

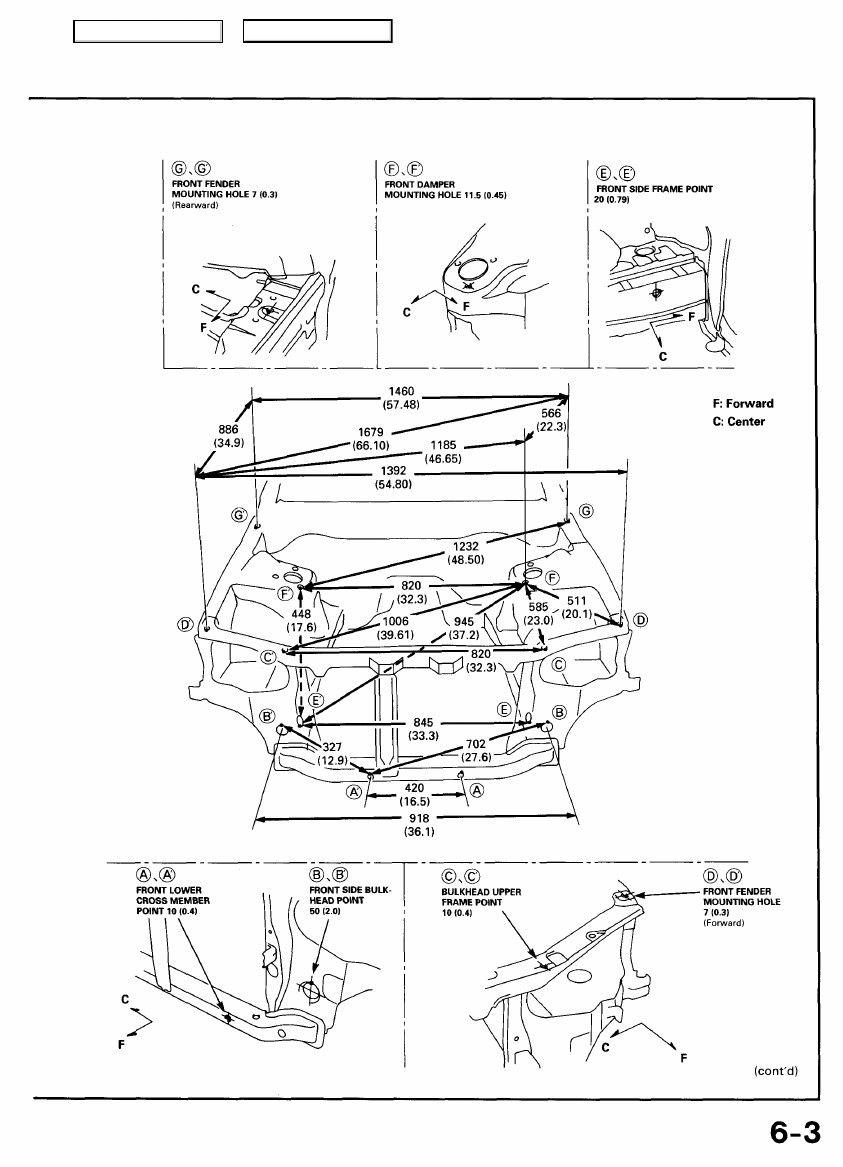

3.2TL: Unit: mm (in)

Main Menu

Table of Contents

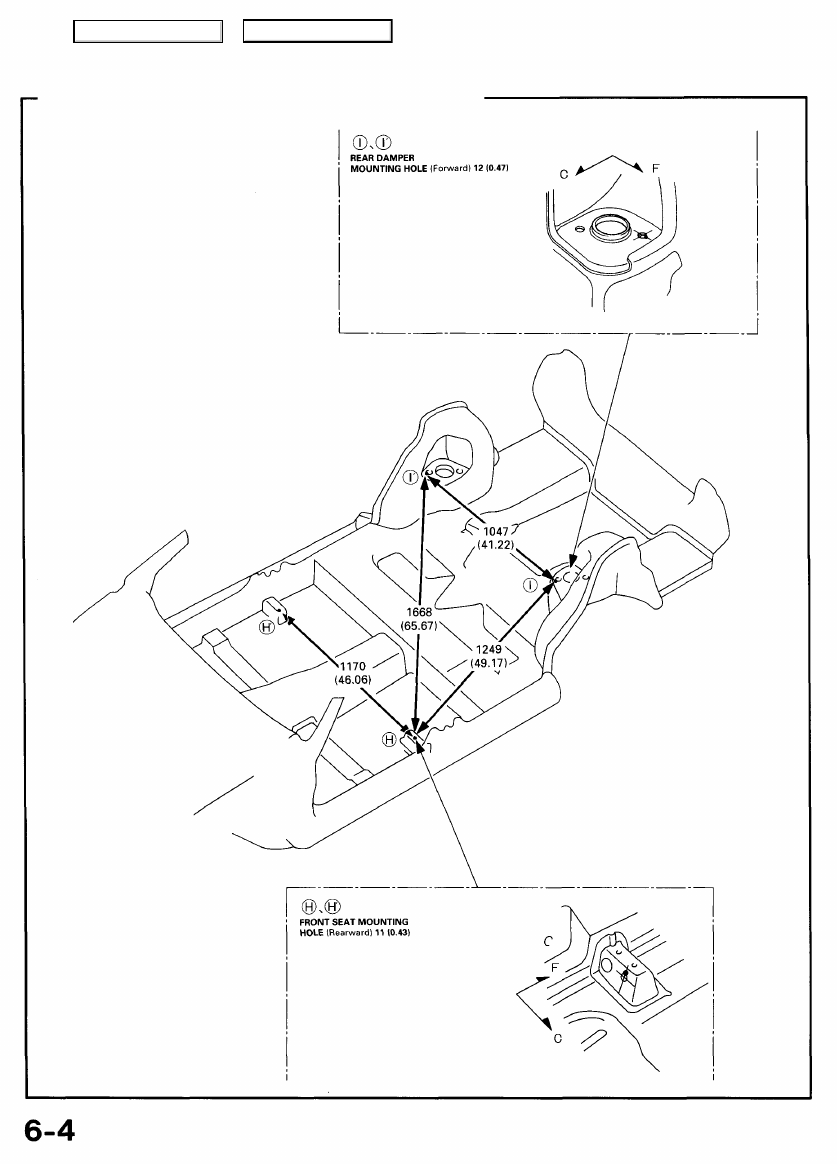

Upper Body Measuring Dimensions (cont'd)

Body Dimensional Drawings

<Passenger Compartment>

Unit: mm (in)

Main Menu

Table of Contents
