DTC 1-4:

Special Tools Required

YES

NO

YES

NO

23-36

SRS

DTC Troubleshooting (cont’d)

07XAZ-SZ30100

A

07SAZ-TB4011A

A

A

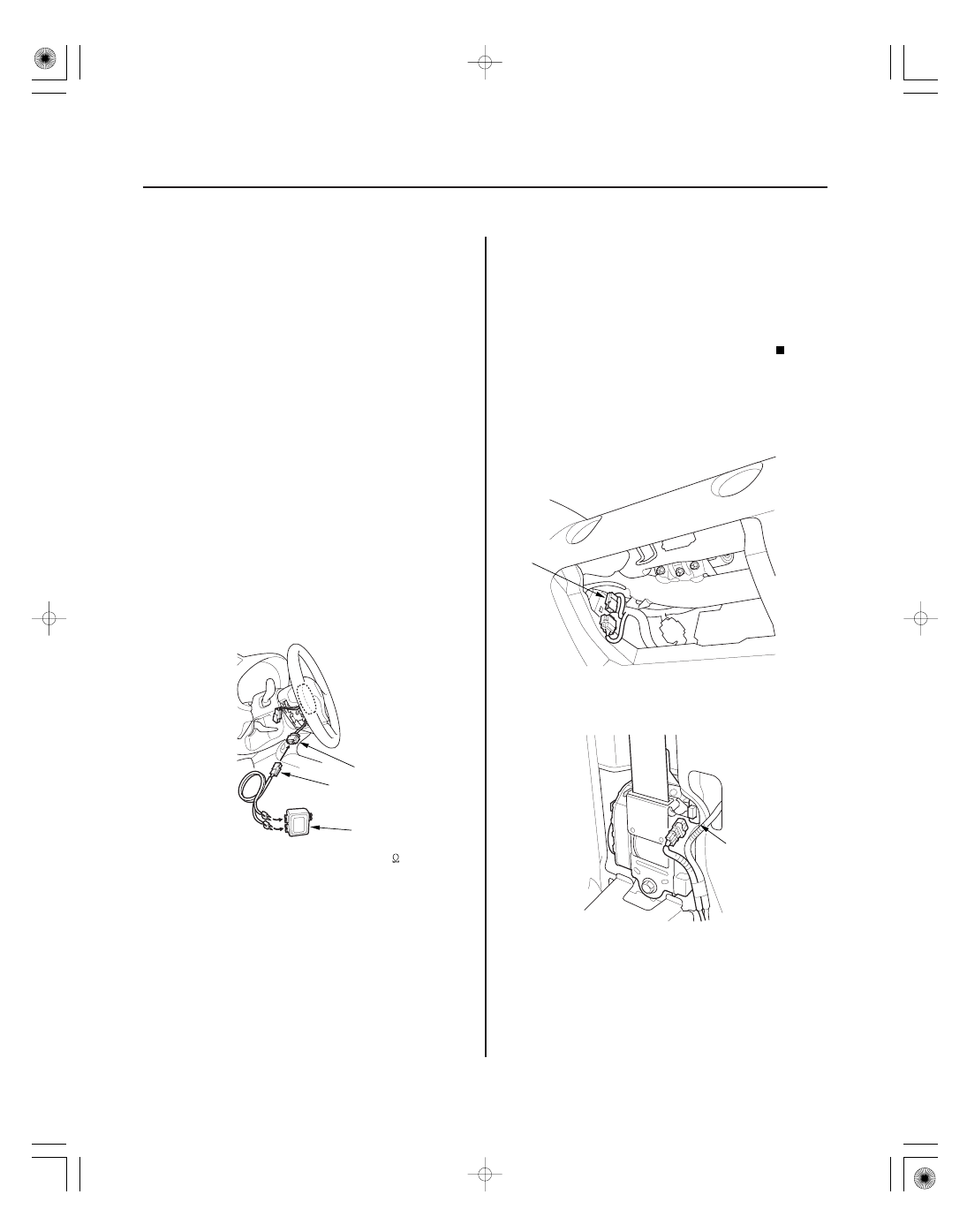

Short to Power in Driver’s Airbag

Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the driver’s airbag 4P connector from

the cable reel (A).

5. Connect the SRS inflator simulator (2

connectors) and the simulator lead F to the cable
reel 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9.

Short to power in the driver’s airbag inflator;

replace the driver’s airbag (see page 23-130).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

11. Disconnect both seat belt tensioner 2P connectors

(A) from the floor wire harness.

Does the SRS indicator stay on?

Is DT C 1-4 indicated?

05/06/27 18:08:45 61S6M040_230_0036

０１

＊０１

＊０２

−

−

−

−

YES

NO

YES

NO

23-37

A

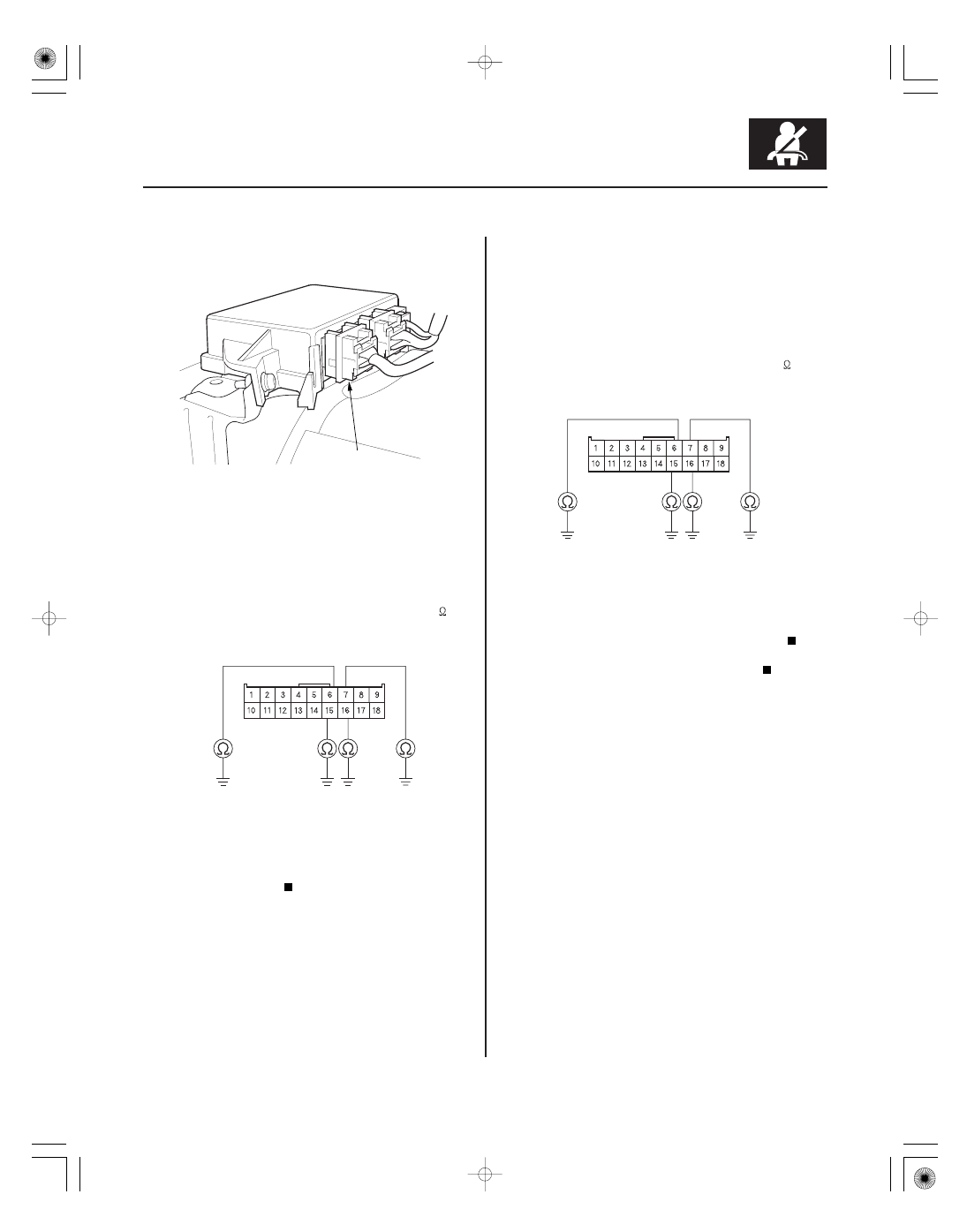

SRS UNIT CONNECTOR A (18P)

SRS UNIT CONNECTOR A (18P)

12. Disconnect SRS unit connector A (18P) from the

SRS unit.

13. Disconnect the simulator lead from the cable reel

4P connector.

14. Reconnect the battery negative cable.

15. Turn the ignition switch ON (II).

16. Check for voltage between the No. 7 terminal of

SRS unit connector A (18P) and body ground,
between the No. 16 terminal and body ground,
between the No. 6 terminal and body ground, and
between the No. 15 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Go to step 17.

17. Turn the ignition switch OFF.

18. Disconnect the cable reel from the dashboard wire

harness.

19. Turn the ignition switch ON (II).

20. Check for voltage between the No. 7 terminal of

SRS unit connector A (18P) and body ground,
between the No. 16 terminal and body ground,
between the No. 6 terminal and body ground, and
between the No. 15 terminal and body ground.
There should be 0.5 V or less.

Replace the cable reel (see page 23-138).

Replace the dashboard wire harness.

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

Is the voltage as specif ied?

05/06/27 18:08:45 61S6M040_230_0037

０１

０１

０２

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１０１５ＦＡＡＴ００

−

−

−

−

DTC 1-5:

Special Tools Required

YES

NO

YES

NO

23-38

SRS

DTC Troubleshooting (cont’d)

A

07XAZ-SZ30100

07SAZ-TB4011A

A

A

Short to Ground in Driver’s Airbag

Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the driver’s airbag 4P connector from

the cable reel (A).

5. Connect the SRS inflator simulator (2

connectors) and the simulator lead F to the cable
reel 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9.

Short to ground in the driver’s airbag inflator;

replace the driver’s airbag (see page 23-130).

9. Disconnect the battery negative cable, and wait for

3 minutes.

10. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

11. Disconnect both seat belt tensioner 2P connectors

(A) from the floor wire harness.

Does the SRS indicator stay on?

Is DT C 1-5 indicated?

05/06/27 18:08:45 61S6M040_230_0038

０１

＊０１

＊０２

−

−

−

−

YES

NO

YES

NO

23-39

A

SRS UNIT CONNECTOR A (18P)

SRS UNIT CONNECTOR A (18P)

12. Disconnect SRS unit connector A (18P) from the

SRS unit.

13. Disconnect the simulator lead from the cable reel

4P connector.

14. Check resistance between the No. 7 terminal of

SRS unit connector A (18P) and body ground,
between the No. 16 terminal and body ground,
between the No. 6 terminal and body ground, and
between the No. 15 terminal and body ground.
There should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Go to step 15.

15. Disconnect the cable reel from the dashboard wire

harness.

16. Check resistance between the No. 7 terminal of

SRS unit connector A (18P) and body ground,
between the No. 16 terminal and body ground,
between the No. 6 terminal and body ground, and
between the No. 15 terminal and body ground.
There should be an open circuit or at least 1 M

.

Replace the cable reel (see page 23-138).

Replace the dashboard wire harness.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?
