Special Tools Required

Removal

Disassembly

17-37

A

A

A

A

B

• Cylinder end seal remover attachment

07NAD-SR30200 or 07NAD-SR3020A

• Driver, 27 mm 07ZAF-S5A0100
• Valve seal ring sizing tool

07NAG-SR30900 or 07NAG-SR3090A

• Sleeve seal ring guide 07YAG-S2X0100
• Sleeve seal ring sizing tool, 36 mm 07ZAG-S5A0100
• Attachment, 32 x 35 mm 07746-0010100
• Driver 07749-0010000
• Piston seal ring guide, 42 mm 07ZAG-S7A0100
• Piston seal ring sizing tool, 42 mm 07ZAG-S7A0200
• Piston seal ring guide, 44 mm 07XAG-S0KA200
• Piston seal ring sizing tool, 44 mm 07XAG-S0KA100
• Pilot collar 07GAF-PH70100
• Locknut wrench 07ZAA-S5A0100
• Driver handle 07NAD-SR30101
• Cylinder end seal slider

07974-6890801 or 07974-689080A

• Valve seal ring guide 07ZAG-S5A0200
• Pincers, Oetiker 1098 or equivalent, commercially

available

NOTE: Refer to the Exploded View as needed during
this procedure.

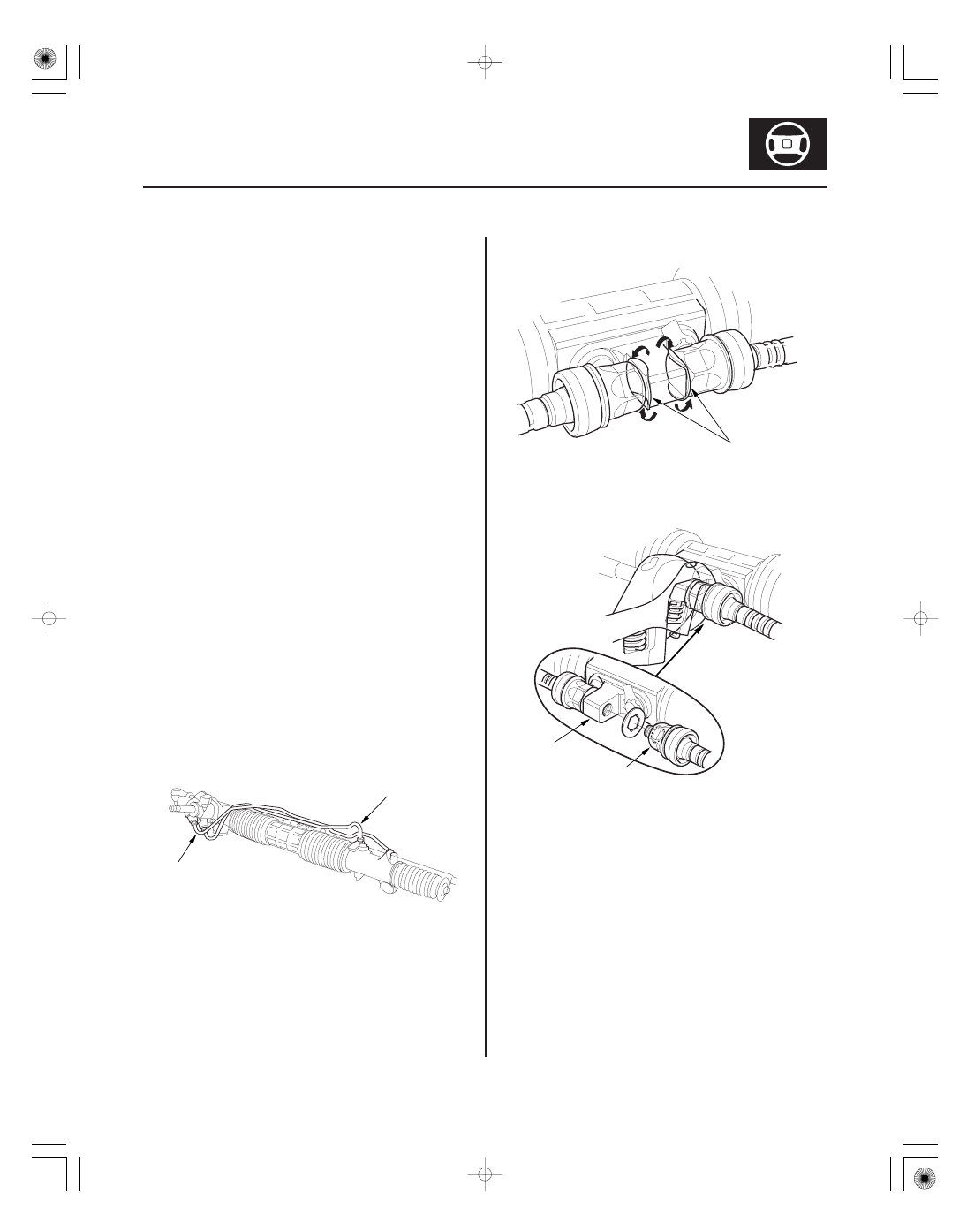

1. Remove the steering gearbox (see page 17-32).

2. Remove cylinder lines (A) from the steering

gearbox.

3. Drain the fluid from the cylinder fittings by slowly

moving the steering rack back and forth.

4. Unbend the lock washers (A).

5. Hold the bracket (A) with one wrench, and unscrew

both rack ends (B) with another wrench. Remove
the lock washers.

(cont’d)

05/06/27 18:15:15 61S6M040_170_0038

３５

０４

０６

０７

17-38

Power Steering

Steering Gearbox Overhaul (cont’d)

A

B

C

D

D

F

B

E

C

A

E

D

C

B

A

A

B

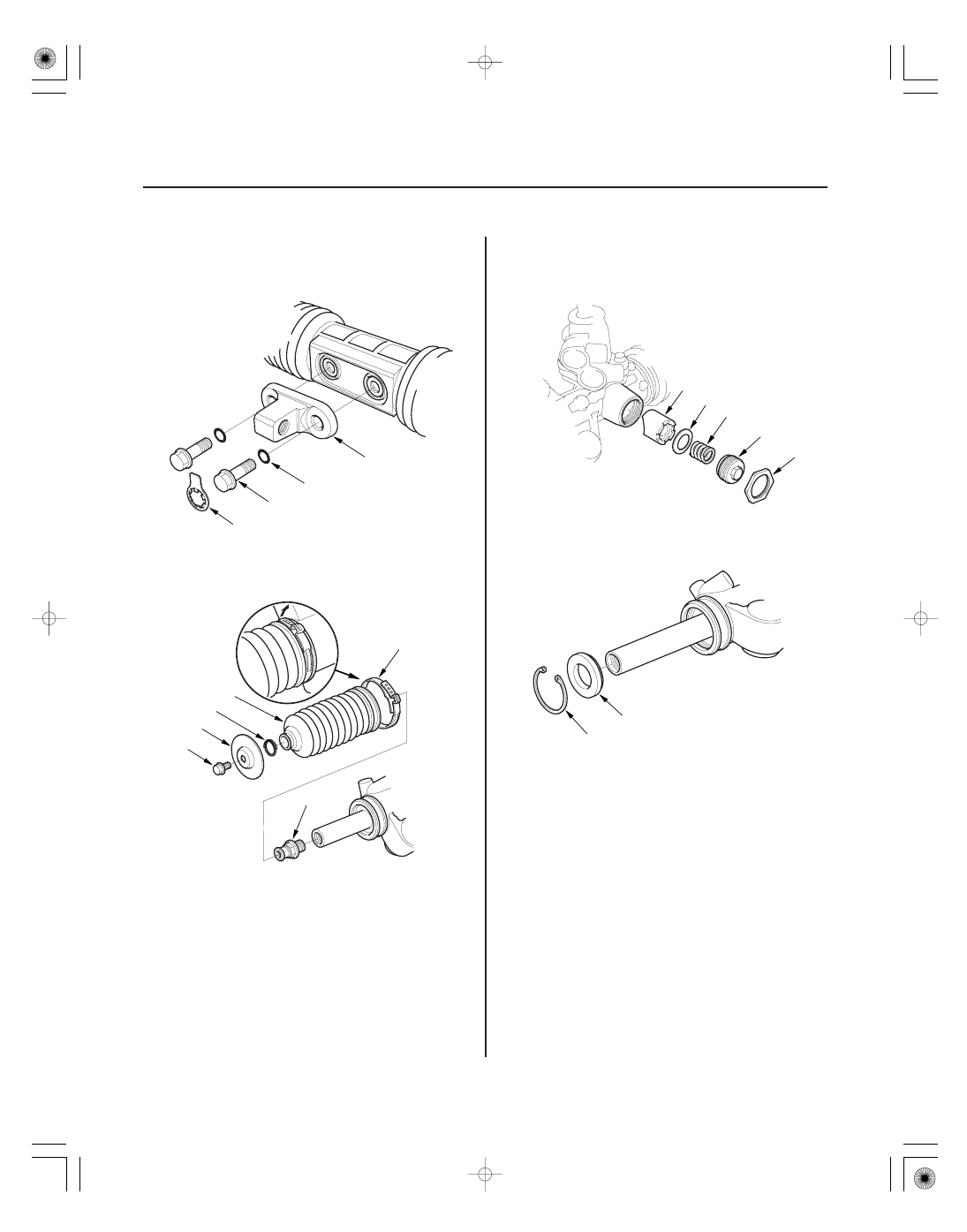

6. Remove the stop washer (A), the 12 mm flange

bolts (B), O-rings (C), and bracket (D) from the
steering gearbox.

7. Remove the boot guard (A) by removing the 8 mm

flange bolt (C) on the rack end.

8. Remove the boot band (D) and clip (E). Pull the boot

B away from the end of the steering gearbox.
Remove the rack end plug (F).

9. Loosen the locknut (A), then remove the rack guide

screw (B), spring (C), disc washer (D), and rack
guide (E) from the steering gearbox.

10. Remove the snap ring (A) and backup ring (B) from

the cylinder housing.

05/06/27 18:15:16 61S6M040_170_0039

０８

０９

１０

１１

17-39

A

B

B

B

A

C

B

A

B

C

A
07ZAA-S5A0100

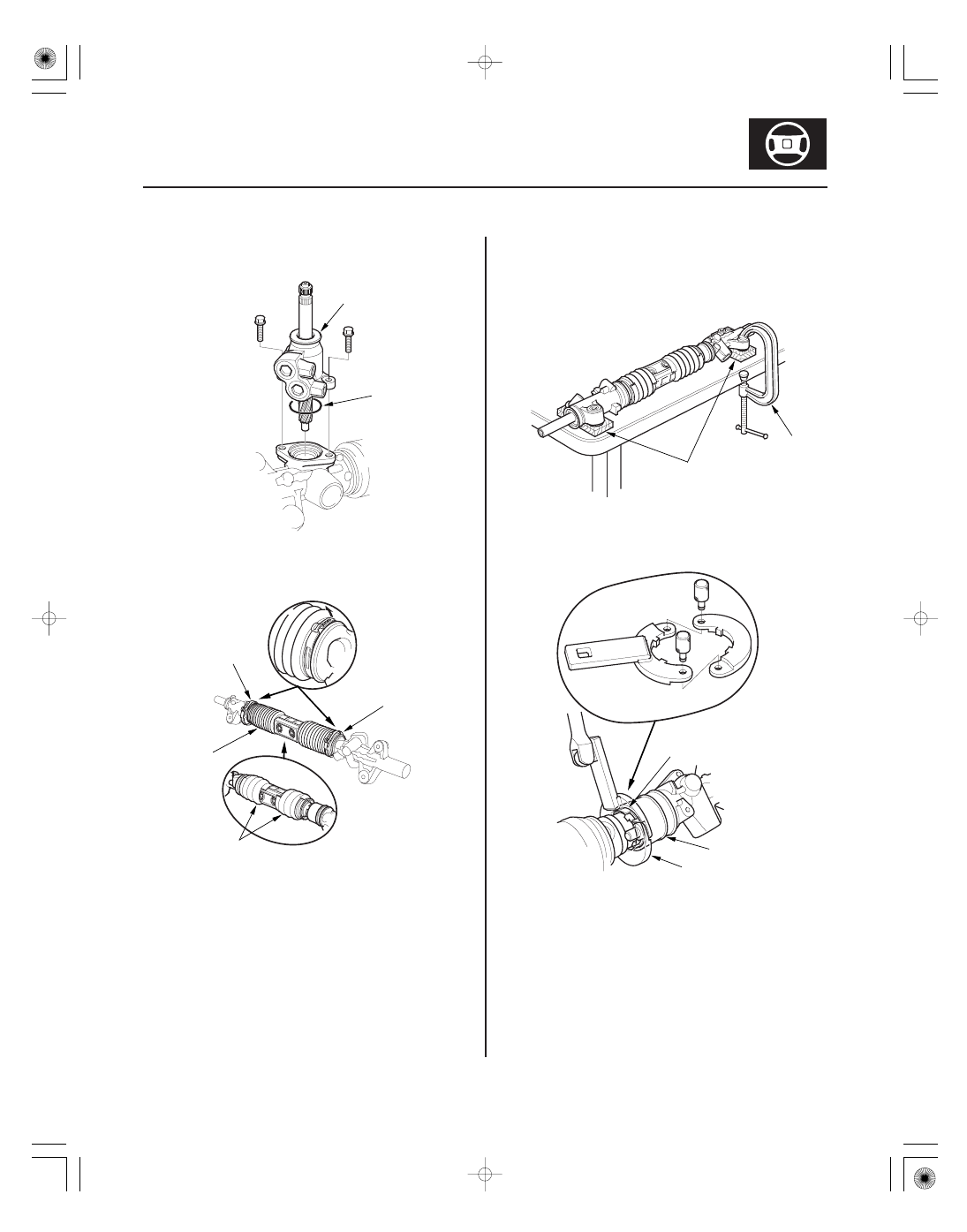

11. Remove the valve body unit (A) from the steering

gearbox. Remove the O-ring (B) and discard it.

12. Remove the two boot bands (B) from boot A.

Compress boot A by hand, and apply vinyl tape (C)
so the boots stay collapsed and pulled back.

13. Hold the gearbox housing using a C-clamp

(commercially available) (A) and the wooden
blocks (B) as shown. Do not clamp the cylinder part
of the housing or gearbox housing in the vise.

14. Install the special tool (A) on the lock screw (B),

then loosen and remove the lock screw from inside
of the gearbox housing (C).

(cont’d)

05/06/27 18:15:16 61S6M040_170_0040

１２

０５

０４

１５

17-40

Power Steering

Steering Gearbox Overhaul (cont’d)

A

B

A
25.3 mm
(0.925 in.)

A
25.3 mm
(0.925 in.)

A

B

B

C

A

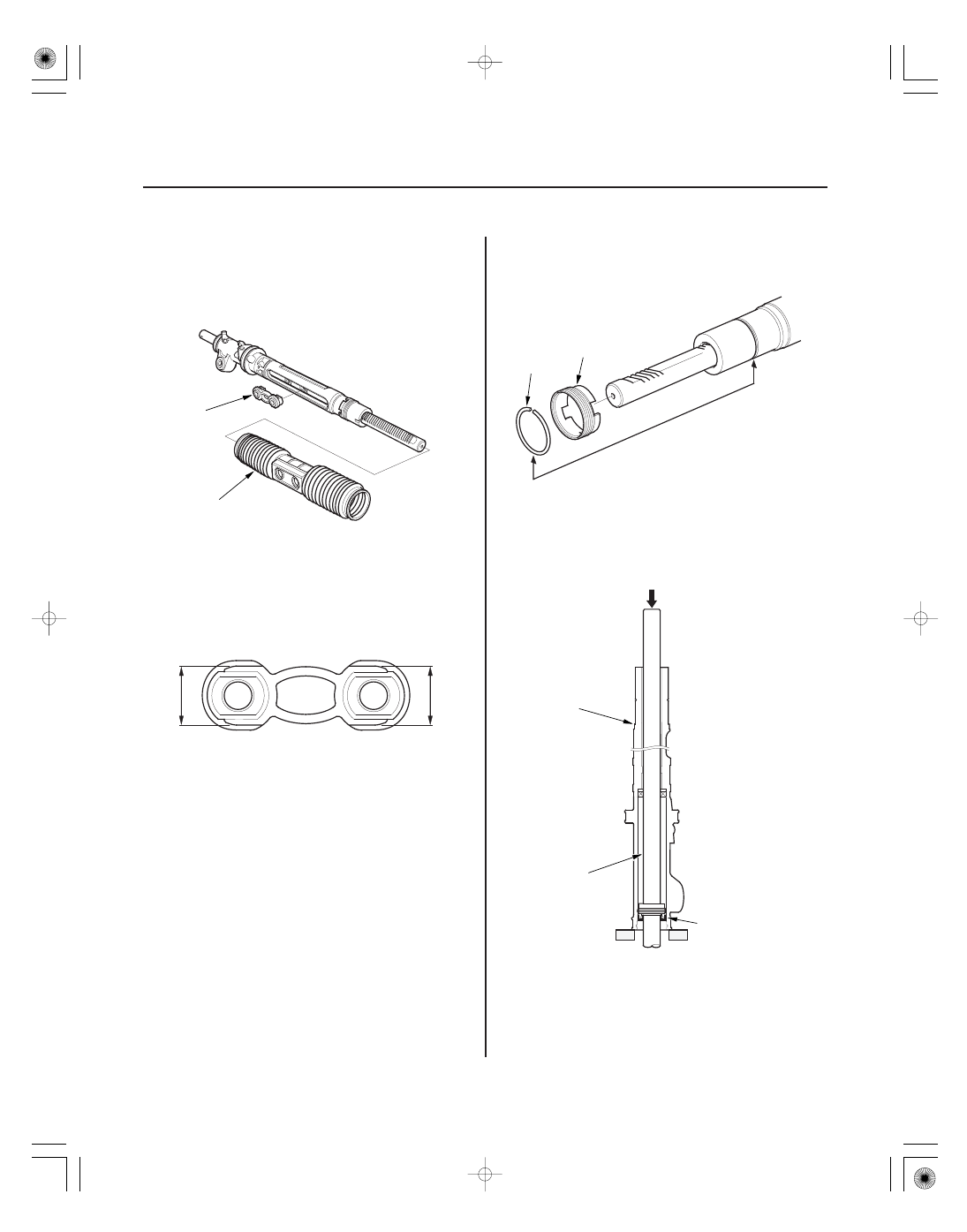

15. Remove the special tool.

16. Pull on the cylinder to remove it from the gearbox

housing. Remove boot A and the slider guide (B)
from the cylinder.

17. Check the slider guide for damage and cracks. Use

vernier calipers to measure the thickness of the
slider guide. If the thickness is less than the service
limit (A), replace the slider guide.

18. Remove and discard the stop ring (A) on the

cylinder by expanding it with snap ring pliers.
Remove and discard the lock screw (B).

19. Set the cylinder housing (A) in a press so the

cylinder side points downward, then press the
cylinder end seal (B) and steering rack (C) out of the
cylinder. Hold the rack to keep it from falling when
pressed clear.

20. Remove the cylinder end seal from the steering

rack.
