Exploded View

16-10

Driveline/Axle

Driveshaft Reassembly

OUTBOARD BOOT (TPE)

SET RING

INBOARD JOINT

CIRCLIP

ROLLER

SPIDER

INBOARD BOOT

DYNAMIC DAMPER

DRIVESHAFT

STOP RING

EAR CLAMP BANDS

OUTBOARD JOINT

DOUBLE LOOP BAND

DOUBLE LOOP BAND

Right driveshaft

Replace.

Note the direction
of installation.

Replace.

Replace.

Use the grease included in the
inboard boot set.

Replace.

Replace.

Use the grease included in the
inboard boot set.

Use the grease included in the
outboard boot set.

05/06/27 18:12:39 61S6M040_160_0010

０２

＊０１

０３

Special Tools Required

Inboard Joint Side

16-11

A

B

C

A

A

B

C

• Boot band tool, KD-3191 or equivalent, commercially

available

• Boot band pincers, Kent-Moore J-35910 or equivalent,

commercially available

NOTE: Refer to the Exploded View as needed during
this procedure.

1. Wrap the splines with vinyl tape (A) to prevent

damage to the inboard boot and dynamic damper.

2. Install the dynamic damper and inboard boot onto

the driveshaft, then remove the vinyl tape. Be
careful not to damage the inboard boot and
dynamic damper.

3. Install the spider (A) onto the driveshaft by aligning

the marks (B) on the spider and the end of the
driveshaft.

4. Install the circlip (C) into the driveshaft groove.

Rotate the circlip in its groove to make sure it is
fully seated.

5. Fit the rollers (A) onto the spider (B) with their high

shoulders facing outward, and note these items:

• Reinstall the rollers in their original positions on

the spider by aligning the marks (C).

• Hold the driveshaft pointed up to prevent the

rollers from falling off.

(cont’d)

05/06/27 18:12:40 61S6M040_160_0011

−

−

０４

０５

０３

０６

−

−

−

−

−

−

Grease quantity

Inboard joint:
K20A2 engine model:

150

160 g (5.3

5.6 oz)

K20A3 engine model:

130

140 g (4.6

4.9 oz)

K20Z1 engine model:

150

160 g (5.3

5.6 oz)

16-12

Driveline/Axle

Driveshaft Reassembly (cont’d)

A

A

B

A

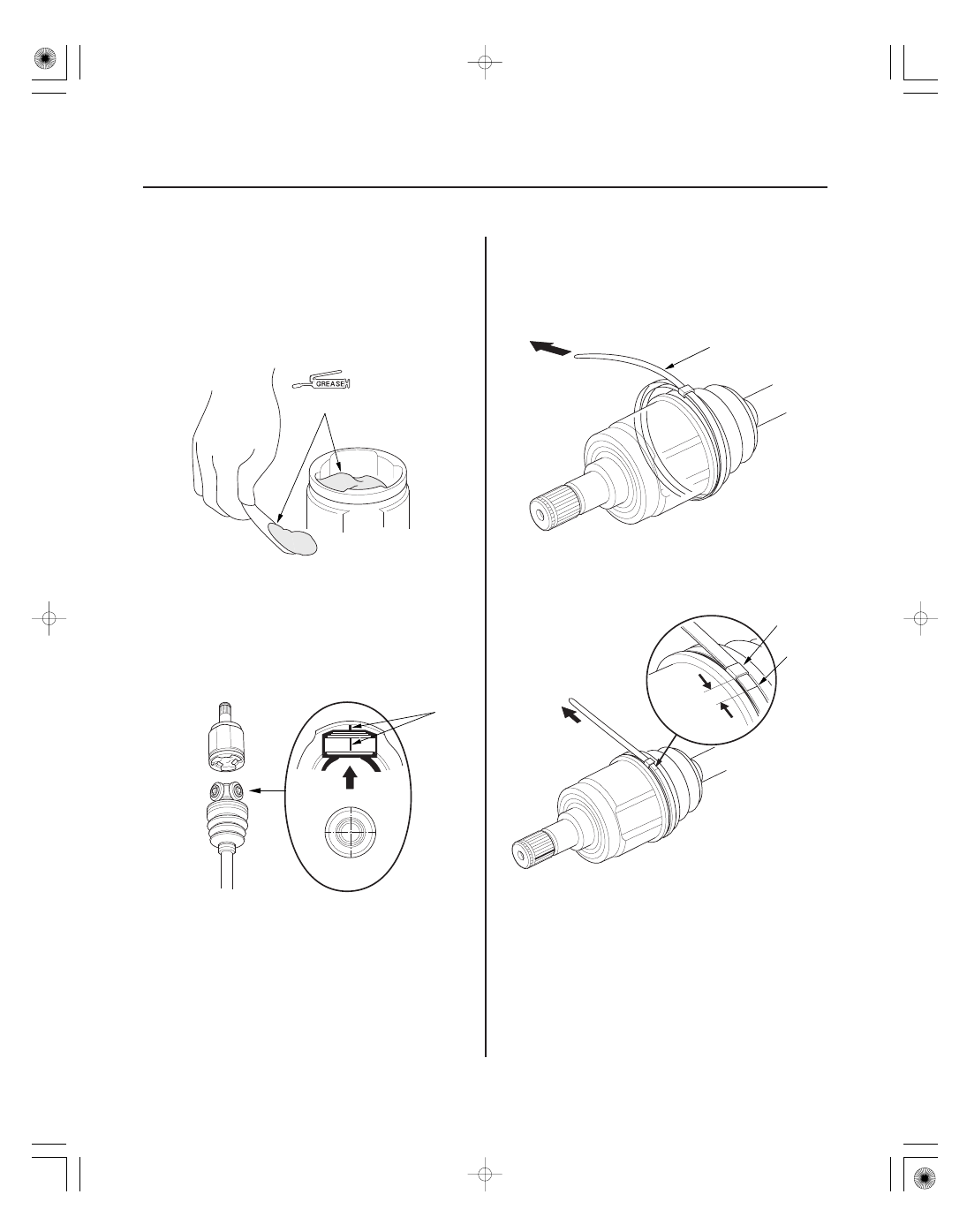

6. Pack the inboard joint with the joint grease

included in the new driveshaft set.

7. Fit the inboard joint onto the driveshaft, and note

these items:

• Reinstall the inboard joint onto the driveshaft by

aligning the marks (A) on the inboard joint and
the rollers.

• Hold the driveshaft so the inboard joint is

pointing up to prevent it from falling off.

8. Adjust the inboard joint until the rollers are in the

middle of the joint.

9. Fit the boot ends onto the driveshaft and the

inboard joint, then install the new double loop band
(A) onto the boot.

10. Pull up the slack in the band by hand.

11. Mark a position (A) on the band 10

14 mm

(0.4

0.6 in.) from the clip (B).

Use the grease included in the
inboard boot set.

05/06/27 18:12:41 61S6M040_160_0012

−

−

０７

０４

０８

０９

16-13

A

B

C

90 degrees

A

12. Thread the free end of the band through the nose

section of the commercially available boot band
tool KD-3191 or equvialent (A), and into the slot on
the winding mandrel (B).

13. Using a wrench on the winding mandrel of the boot

band tool, tighten the band until the marked spot
(C) on the band meets the edge of the clip.

14. Lift up the boot band tool to bend the free end of

the band 90 degrees to the clip. Center-punch the
clip, then fold over the remaining tail onto the clip.

15. Unwind the boot band tool, and cut off the excess

free end of the band to leave a 5

10 mm (0.2

0.4 in.) tail protruding from the clip.

16. Bend the band end (A) by tapping it down with a

hammer.

NOTE:

• Make sure the band and clip do not interfere with

anything on the vehicle and the band does not
move.

• Remove any grease remaining on the

surrounding surfaces.

17. Repeat steps 9 through 16 for the band on the other

end of the boot, then go to step 18.

(cont’d)
