Acura RSX Honda Integra. Manual - part 289

０１

Ｓ６Ｍ６Ａ０２Ｅ１０４１０４２２２５１ＫＤＡＴ００

14-281

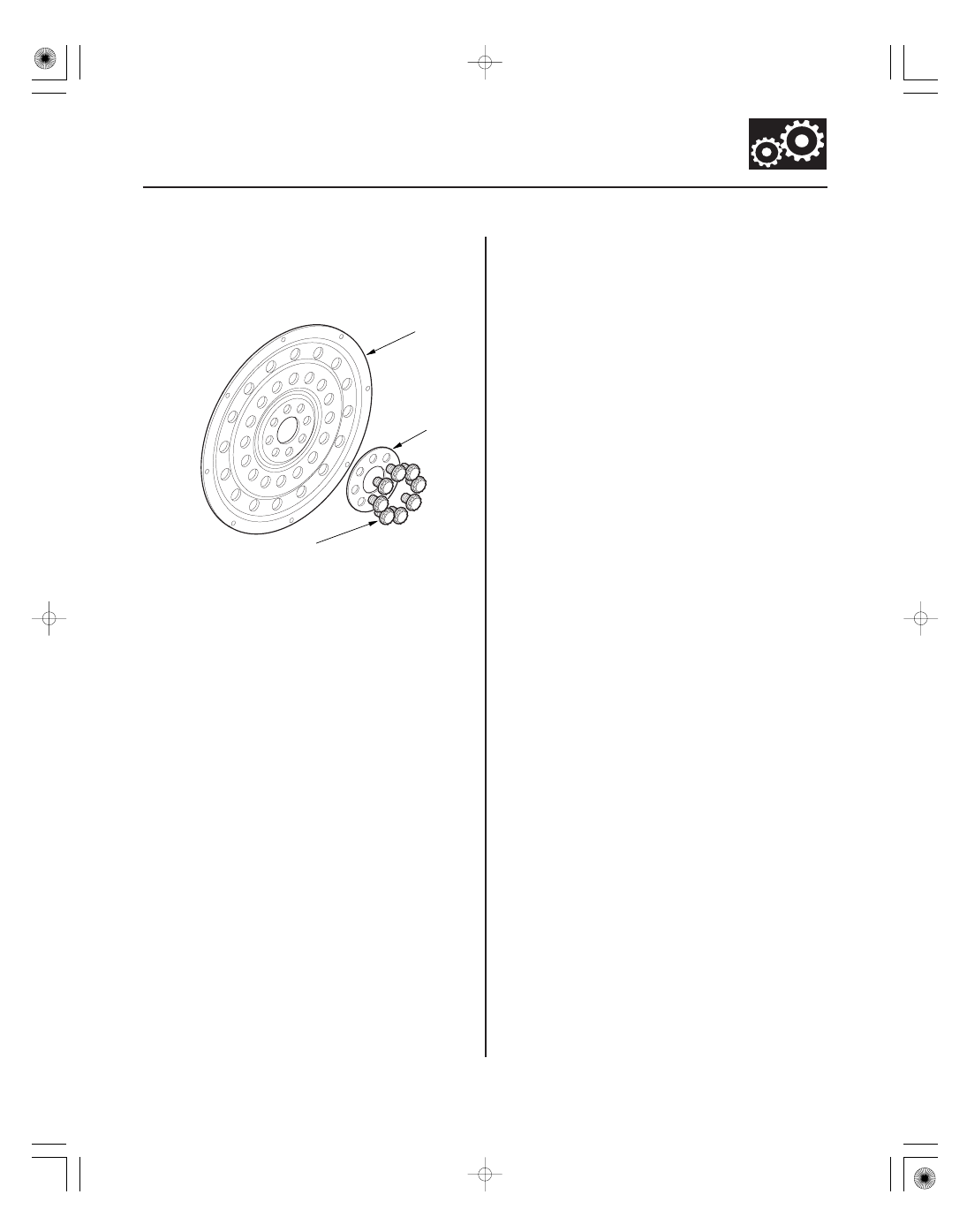

Drive Plate Removal and Installation

12 x 1.0 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

A

B

1. Remove the transmission assembly (see page

14-273).

2. Remove the drive plate (A) and washer (B) from the

crankshaft.

3. Install the drive plate and washer on the engine

crankshaft, and tighten the eight bolts in a
crisscross pattern in two or more steps.

4. Install the transmission (see page 14-282).

05/06/27 17:57:47 61S6M040_140_0282

０１

０１

０１

０２

Ｓ６Ｍ６Ａ０２Ｅ１０４１０４０００００ＫＣＡＴ００

Special Tools Required

14-282

Automatic Transmission

Transmission Installation

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

D

A

C

D

B

• Engine hanger adapter EQS00BRSX0
• Engine support hanger, A and Reds AAR-T-12566

(Available through the Acura Tool and Equipment
Program 1-888-424-6857)

• Front subframe adapter EQS02C000011

NOTE: Use fender covers to avoid damaging painted
surfaces.

1. Clean the ATF cooler (see page 14-291).

2. Install the air cleaner housing mounting bracket.

3. Install the front mount.

4. Install the rear mount/bracket.

5. Install the torque converter assembly (A) on the

mainshaft (B) with the new O-ring (C).

6. Install the 14 x 20 mm dowel pins (D) in the torque

converter housing.

05/06/27 17:57:48 61S6M040_140_0283

０４

０３

０６

14-283

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

7. Place the transmission on a jack, and raise the

transmission to engine level.

8. Attach the rear transmission to the engine, then

install the transmission housing mounting bolts.

9. Install the front transmission housing mounting

bolts.

10. Install the upper transmission housing mounting

bolts.

(cont’d)

05/06/27 17:57:48 61S6M040_140_0284

＊０１

＊０２

０８

2002-2003 models:

2004-2006 models:

14-284

Automatic Transmission

Transmission Installation (cont’d)

12 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

A

B
12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

12 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

A

B
12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

D
8 x 1.25 mm
22 N·m
(2.2 kgf·m, 15 lbf·ft)

F
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

C

B

E
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

A

11. Install the transmission mount bracket (A). Tighten

the mount bolt (B) loosely, and tighten the
transmission mount bracket bolt and nuts to the
specified torque, then tighten the mount bolt to the
specified torque.

12. Install the new set ring (A) on the intermediate shaft

(B).

13. Clean the areas where the intermediate shaft

contacts the transmission (differential) with solvent
or carburetor cleaner, and dry with compressed air.
Then install the intermediate shaft in the
differential. While installing the intermediate shaft,
be sure not to allow dust or other foreign particles
to enter the transmission.

14. Install the intermediate shaft cover (C) with

installing the mounting bolts loosely.

15. First tighten the right upper bolt (D) on the cover,

then right lower bolt (E), and lastly the left bolt (F).

05/06/27 17:57:49 61S6M040_140_0285
