DTC P0496:

YES

NO

YES

NO

11-442

EVAP System

DTC Troubleshooting (cont’d)

EVAP System High Purge Flow

(2005-2006 models)

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Do the EVAP FUNCTION TEST in the INSPECTION

MENU with the HDS.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
the FTP sensor, the EVAP canister purge valve, or
the EVAP canister vent shut valve and the ECM/
PCM.

Go to step 4.

4. Turn the ignition switch OFF.

5. Replace the EVAP canister purge valve (see page

11-412).

6. Turn the ignition switch ON (II).

7. Reset the ECM/PCM with the HDS.

8. Do the ECM/PCM idle learn procedure (see page

11-349).

9. Do the EVAP FUNCTION TEST in the INSPECTION

MENU with the HDS.

Troubleshooting is complete.

Check for poor connections or loose terminals

at the FTP sensor, the EVAP canister purge valve, or
the EVAP canister vent shut valve and the ECM/
PCM, then go to step 1.

Is the r esult OK ?

Is the r esult OK ?

05/06/27 17:43:15 61S6M040_110_0442

−

−

１１

＊０１

１３

１４

Ｓ６Ｍ６ＡＡＣＫ７２１０００９０４９７ＦＡＡＴ００

−

−

−

−

DTC P0497:

Special Tools Required

YES

NO

YES

NO

11-443

ECM/PCM CONNECTOR B (24P)

PCS (YEL/BLU)

B

A

ECM/PCM CONNECTOR B (24P)

PCS (YEL/BLU)

JUMPER WIRE

ECM/PCM CONNECTOR B (24P)

PCS (YEL/BLU)

JUMPER WIRE

EVAP System Low Purge Flow

(2004 model)

Vacuum pump/gauge, 0

30 in.Hg, Snap-on YA4000A

or equivalent, commercially available

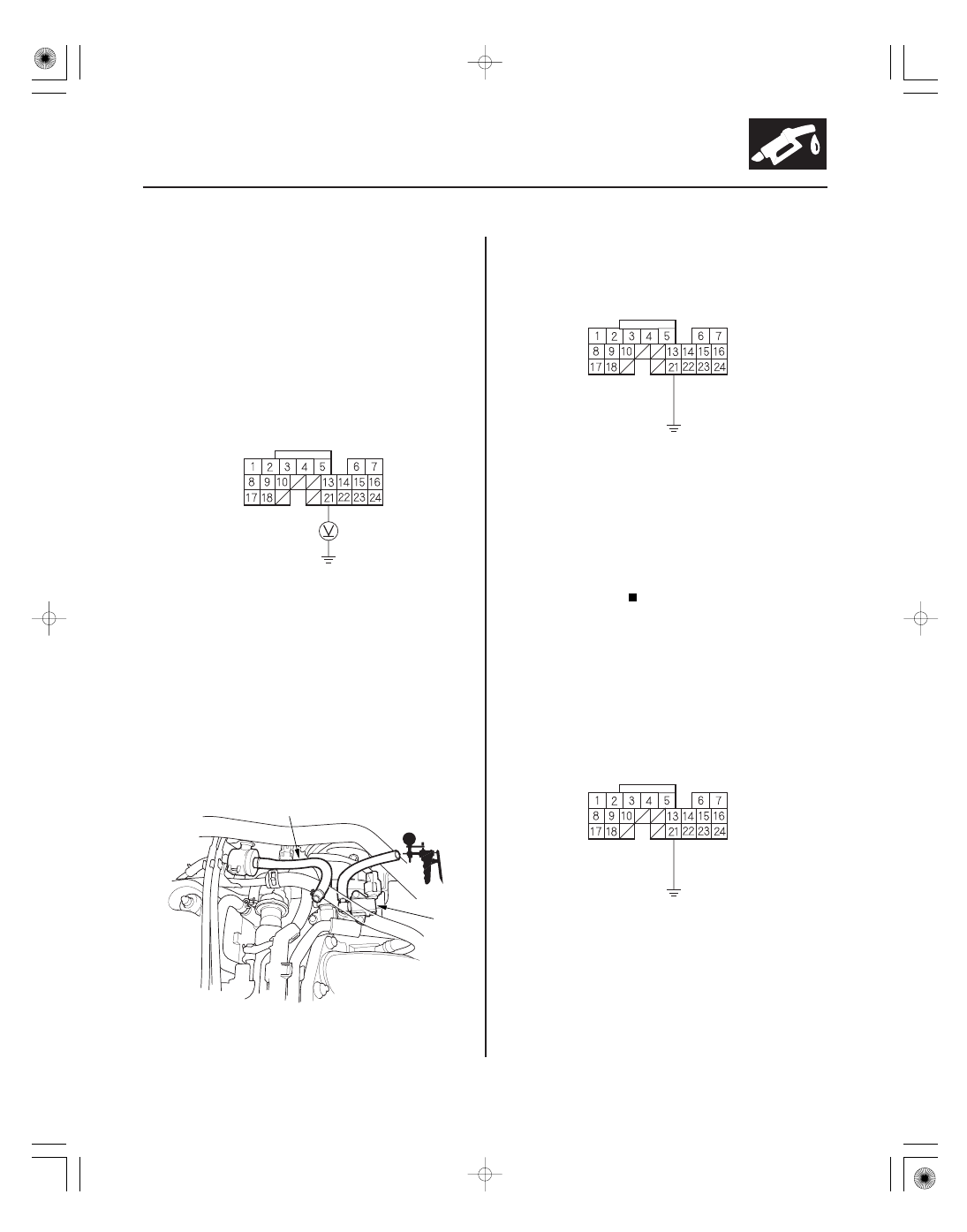

1. Turn the ignition switch ON (II).

2. Measure voltage between ECM/PCM connector

terminal B21 and body ground.

Go to step 3.

Go to step 8.

3. Turn the ignition switch OFF.

4. Disconnect the vacuum hose (A) from the EVAP

canister purge valve (B) in the engine compartment
and connect the vacuum pump/gauge, 0

30 in.Hg,

to the hose.

5. Connect ECM/PCM connector terminal B21 to body

ground with a jumper wire.

6. Turn the ignition switch ON (II).

7. Apply vacuum to the hose.

Replace the EVAP canister purge valve

(see page 11-412).

Go to step 16.

8. Turn the ignition switch OFF.

9. Disconnect ECM/PCM connector B (24P).

10. Connect ECM/PCM connector terminal B21 to body

ground with a jumper wire.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Does the valve hold vacuum?

05/06/27 17:43:15 61S6M040_110_0443

１５

１６

１７

１８

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

11-444

EVAP System

DTC Troubleshooting (cont’d)

EVAP CANISTER PURGE
VALVE 2P CONNECTOR

PCS
(YEL/BLU)

EVAP CANISTER PURGE
VALVE 2P CONNECTOR

IG1
(BLK/YEL)

EVAP CANISTER PURGE
VALVE 2P CONNECTOR

ECM/PCM CONNECTOR E (31P)

VSV
(LT GRN/
RED)

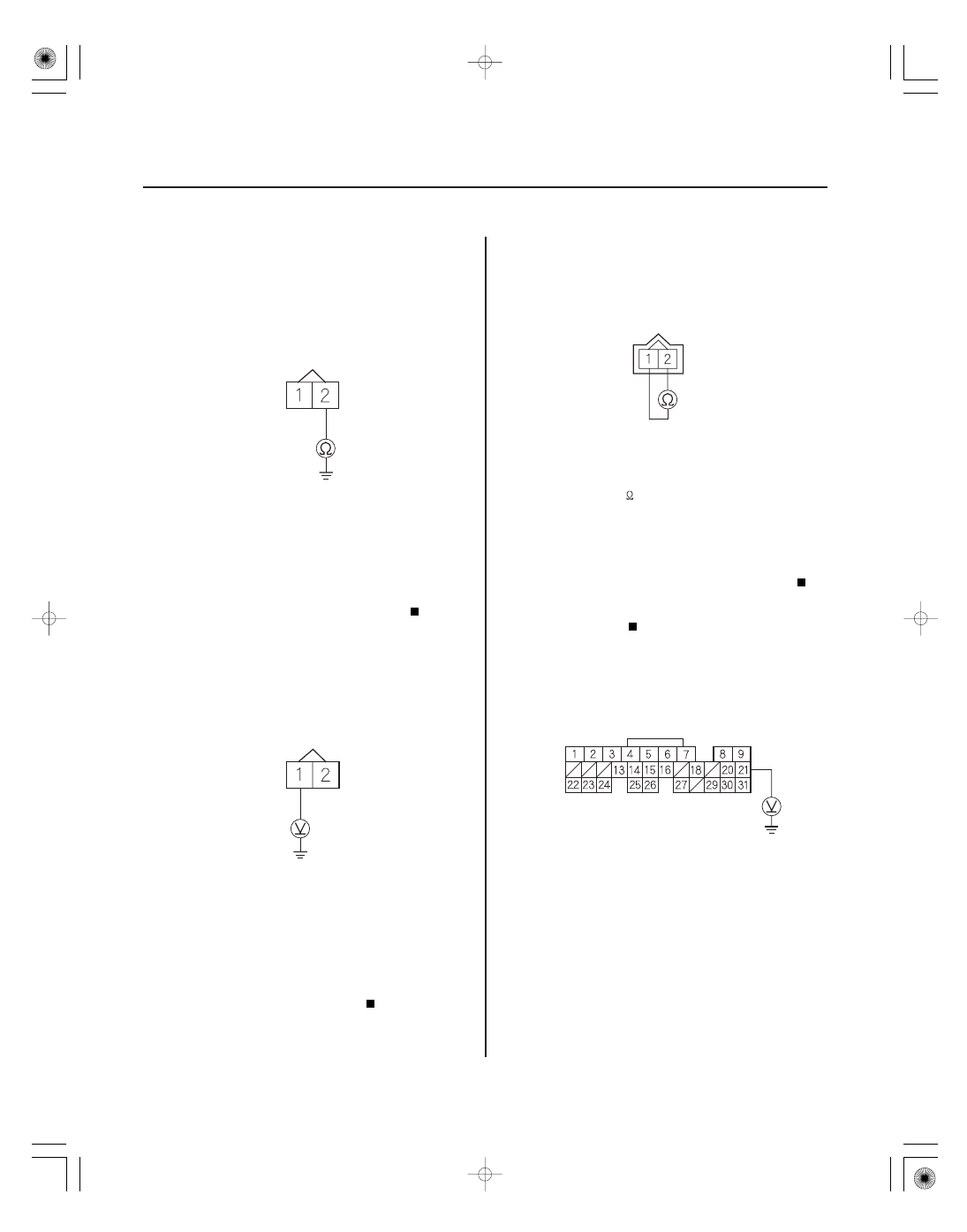

11. Disconnect the EVAP canister purge valve 2P

connector.

12. Check for continuity between EVAP canister purge

valve 2P connector terminal No. 2 and body ground.

Go to step 13.

Repair open in the wire between the EVAP

canister purge valve the ECM/PCM (B21).

13. Turn the ignition switch ON (II).

14. Measure voltage between EVAP canister purge

valve 2P connector terminal No. 1 and body ground.

Go to step 15.

Repair open in the wire between the EVAP

canister purge valve and the No. 4 ACG (10 A) fuse
in the under-dash fuse/relay box.

15. Measure resistance between EVAP canister purge

valve 2P connector terminals No. 1 and No. 2.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Replace the EVAP canister purge valve

(see page 11-412).

16. Measure voltage between ECM/PCM connector

terminal E21 and body ground.

Go to step 17.

Go to step 22.

Wire side of female terminals

Wire side of female terminals

Terminal side of male terminals

Wire side of female terminals

Is ther e continuity?

Is ther e batter y voltage?

Is ther e about 33

at r oom temper atur e?

Is ther e batter y voltage?

05/06/27 17:43:16 61S6M040_110_0444

−

＊０２

２０

２１

２２

−

−

−

−

YES

NO

YES

NO

11-445

A

ECM/PCM CONNECTOR E (31P)

VSV
(LT GRN/
RED)

JUMPER WIRE

ECM/PCM CONNECTOR E (31P)

VSV
(LT GRN/
RED)

JUMPER WIRE

EVAP CANISTER VENT SHUT
VALVE 2P CONNECTOR

VSV
(LT GRN/RED)

17. Turn the ignition switch OFF.

18. Disconnect the vacuum hose from the EVAP

canister vent filter line (A) and connect the vacuum
pump/gauge, 0

30 in.Hg, to the hose.

19. Connect ECM/PCM connector terminal E21 to body

ground with a jumper wire.

20. Turn the ignition switch ON (II).

21. Apply vacuum to the hose.

Inspect the vacuum line between the EVAP

canister purge valve and the EVAP canister.

Replace the EVAP canister vent shut valve

(see page 11-474).

22. Turn the ignition switch OFF.

23. Disconnect ECM connector E (31P).

24. Connect ECM/PCM connector terminal E21 to body

ground with a jumper wire.

25. Disconnect the EVAP canister vent shut valve 2P

connector.

26. Check for continuity between EVAP canister vent

shut valve 2P connector terminal No. 2 and body
ground.

Go to step 27.

Repair open in the wire between the EVAP

canister vent shut valve and the ECM/PCM (E21).

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Does the valve hold vacuum?

Is ther e continuity?
