2002-2004 models

2005-2006 models

11-382

Fuel Supply System

Low Fuel Indicator Test

LOW

F

E

1/2

F

E

1/2

LOW

1. Do the fuel gauge sending unit test (see page

11-379).

• If the system is OK, go to step 2.
• If the system has any malfunction, repair it.

2. Turn the ignition switch ON (II) with the float at the

E (EMPTY) position.

• If the low fuel indicator light is on, go to step 3.
• If the low fuel indicator light is not on, refer to the

low fuel indicator Circuit Diagram (see page
22-70) and check the circuit.

3. Lift the float above the LOW position.

• If the low fuel indicator light goes off, the system

is OK.

• If the low fuel indicator light is still on, refer to the

low fuel indicator Circuit Diagram (see page
22-70) and check the circuit.

05/06/27 17:41:50 61S6M040_110_0382

＊０１

＊０２

Ｓ６Ｍ６Ａ００Ａ２０３３６３０００００ＤＡＡＴ００

K20A2/K20Z1 engines

K20A3 engine

11-383

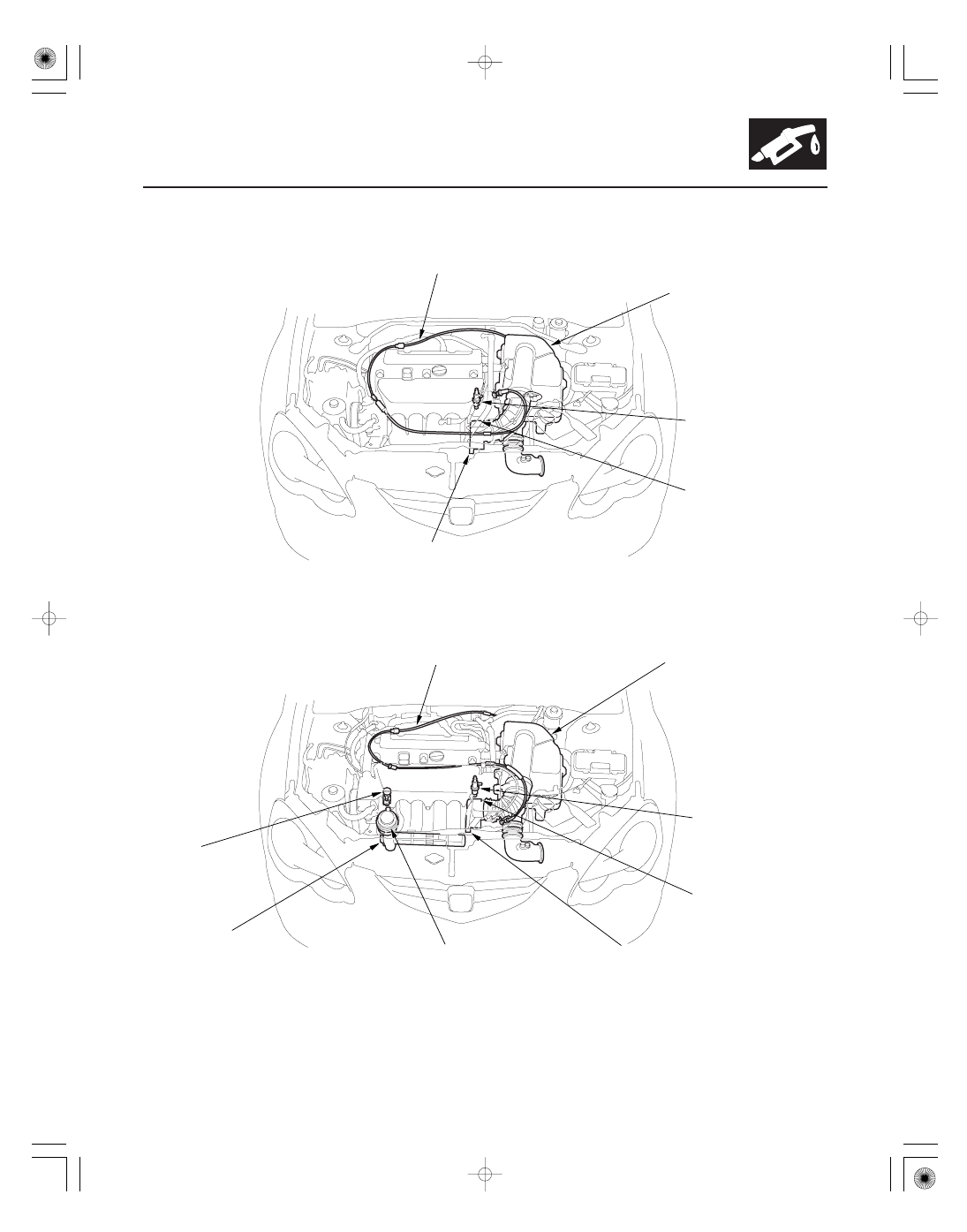

Intake Air System

Component Location Index

THROTTLE CABLE

AIR CLEANER

AIR CLEANER ELEMENT

INTAKE AIR BYPASS
CONTROL THERMAL
VALVE

THROTTLE BODY

THROTTLE POSITION
SENSOR

THROTTLE CABLE

AIR CLEANER

AIR CLEANER ELEMENT

INTAKE AIR
BYPASS CONTROL
THERMAL VALVE

THROTTLE BODY

INTAKE MANIFOLD TUNING (IMT)
(INTAKE MANIFOLD RUNNER
CONTROL (IMRC)) VALVE

INTAKE MANIFOLD
TUNING (IMT)
(INTAKE MANIFOLD RUNNER CONTROL
(IMRC)) VALVE POSITION SENSOR

INTAKE MANIFOLD
TUNING (IMT)
(INTAKE MANIFOLD
RUNNER CONTROL
(IMRC)) SOLENOID
VALVE

THROTTLE POSITION
SENSOR

Adjustment, page 11-408
Removal/Installation, page 11-409

Removal/Installation,

page 11-407

Replacement,

page 11-407

Test, page 11-405
Replacement,

page 11-406

Test, page 11-403
Removal/Installation, page 11-410
Disassembly/Reassembly, page 11-412

*: This illustration shows the K20A2 engine; the K20Z1 engine is similar.

Signal Inspection,

page 11-404

Adjustment, page 11-408
Removal/Installation, page 11-409

Removal/Installation,

page 11-407

Replacement,

page 11-407

Test, page 11-405
Replacement,

page 11-406

Test, page 11-403
Removal/Installation, page 11-411
Disassembly/Reassembly, page 11-412

Replacement, page 11-413

Replacement, page 11-413

*: This illustration shows the 2002-2004 models; the 2005-2006 models is similar.

Signal Inspection,

page 11-404

05/06/27 17:41:55 61S6M040_110_0383

０１

０２

０３

Ｓ６Ｍ６ＡＥＪＫ７２１０００９０６６１ＦＡＡＴ００

−

−

−

−

−

−

−

−

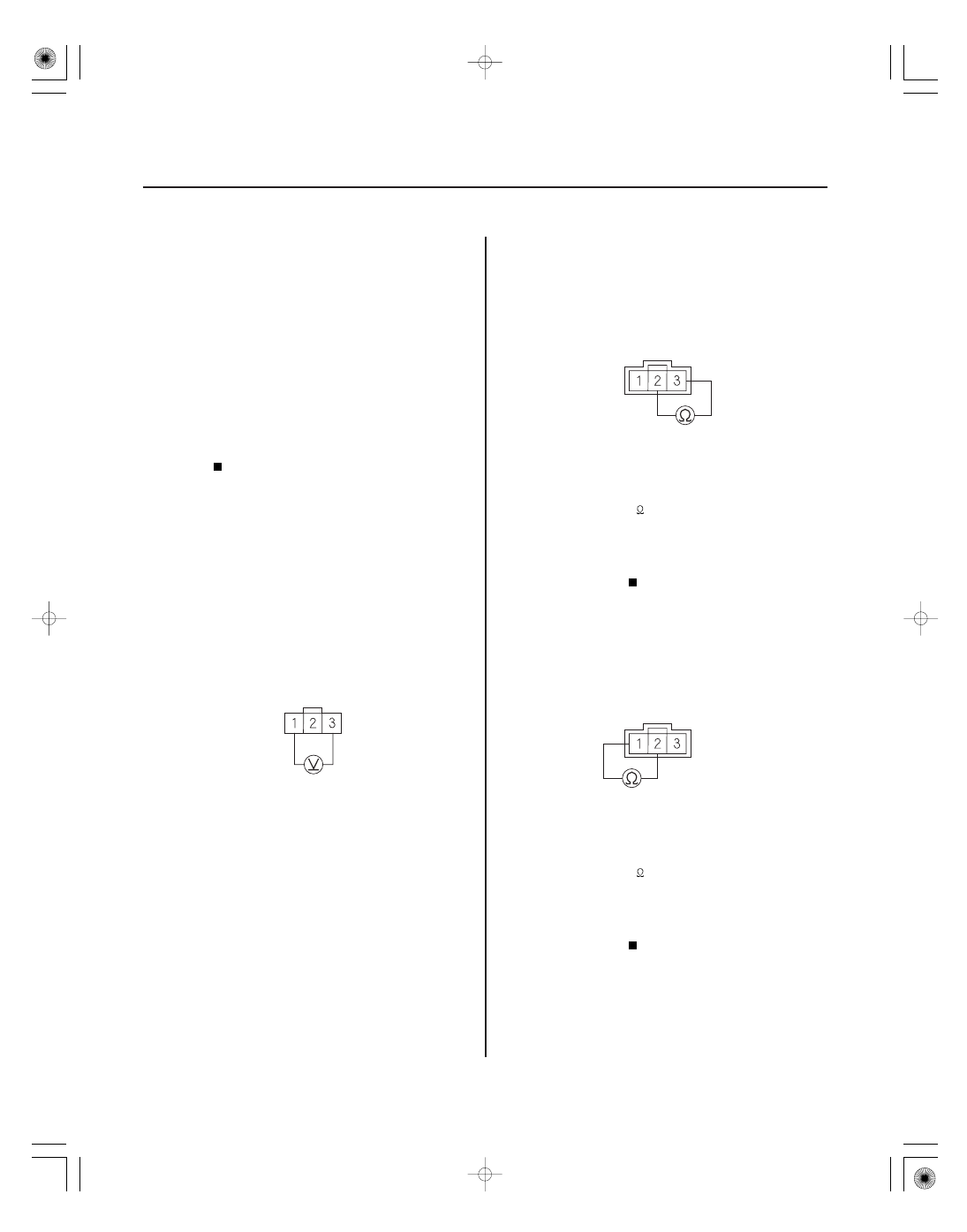

DTC P0661:

YES

NO

YES

NO

YES

NO

YES

NO

11-384

Intake Air System

DTC Troubleshooting

IMT (IMRC) VALVE POSITION
SENSOR 3P CONNECTOR

SG1
(GRN/WHT)

VCC1
(YEL/RED)

SG1

IMTVPS
(IMRCVPS)

IMT (IMRC) VALVE POSITION
SENSOR 3P CONNECTOR

IMTVPS
(IMRCVPS)

VCC1

IMT (IMRC) VALVE POSITION
SENSOR 3P CONNECTOR

IMT (IMRC) Valve Position Sensor

Circuit Low Voltage
(2002-2004 models)

1. Reset the ECM/PCM (see page 11-4).

2. Turn the ignition switch ON (II).

Go to step 3.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
the IMT (IMRC) valve position sensor and the ECM/
PCM.

3. Turn the ignition switch OFF.

4. Disconnect the IMT (IMRC) valve position sensor 3P

connector.

5. Turn the ignition switch ON (II).

6. Measure voltage between IMT (IMRC) valve

position sensor 3P connector terminals No. 1 and
No. 3.

Go to step 7.

Go to step 14.

7. Turn the ignition switch OFF.

8. At the sensor side, measure resistance between

IMT (IMRC) valve position sensor 3P connector
terminals No. 2 and No. 3.

Go to step 9.

Replace the IMT (IMRC) valve position sensor

(see page 11-413).

9. Measure resistance between IMT (IMRC) valve

position sensor 3P connector terminals No. 1 and
No. 2.

Go to step 10.

Replace the IMT (IMRC) valve position sensor

(see page 11-413).

10. Disconnect ECM/PCM connector A (31P).

Wire side of female terminals

Terminal side of male terminals

Terminal side of male terminals

Is DT C P0661 indicated?

Is ther e about 5 V ?

Is ther e about 3.2 k

at r oom temper atur e?

Is ther e about 9.5 k

at r oom temper atur e?

05/06/27 17:41:55 61S6M040_110_0384

０４

０５

０６

０７

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-385

IMTVPS
(IMRCVPS)
(RED/YEL)

IMT (IMRC) VALVE POSITION
SENSOR 3P CONNECTOR

ECM/PCM CONNECTOR A (31P)

IMTVPS
(IMRCVPS)
(RED/YEL)

JUMPER WIRE

IMTVPS
(IMRCVPS)
(RED/YEL)

IMT (IMRC) VALVE POSITION
SENSOR 3P CONNECTOR

ECM/PCM CONNECTOR A (31P)

VCC1
(YEL/RED)

SG1
(GRN/WHT)

11. At the wire harness side, check for continuity

between IMT (IMRC) valve position sensor 3P
connector terminal No. 2 and body ground.

Repair short in the wire between the ECM/

PCM (A8) and the IMT (IMRC) valve position
sensor.

Go to step 12.

12. Connect ECM/PCM connector terminal A8 to body

ground with a jumper wire.

13. At the wire harness side, check for continuity

between IMT (IMRC) valve position sensor 3P
connector terminal No. 2 and body ground.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Repair open in the wire between the ECM/

PCM (A8) and the IMT (IMRC) valve position
sensor.

14. Measure voltage between ECM/PCM connector

terminals A11 and A21.

Repair open in the wire between the ECM/

PCM (A21) and the IMT (IMRC) valve position
sensor.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

Is ther e about 5 V ?
