Acura RSX Honda Integra. Manual - part 147

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-294

VTEC/VTC

DTC Troubleshooting (cont’d)

13. Inspect the VTC actuator (see page 6-10).

Go to step 14.

Replace the VTC actuator (see page 6-33),

then go to step 14.

14. Turn the ignition switch ON (II).

15. Reset the ECM/PCM with the HDS.

16. Clear the CKP pattern with the HDS.

17. Do the ECM/PCM idle learn procedure (see page

11-349).

18. Do the CKP pattern learn procedure (see page 11-5).

19. Do the VTC TEST in the INSPECTION MENU with

the HDS.

20. Check for Temporary DTCs or DTCs with the HDS.

If DTC P0011 is indicated, check for poor

connections or loose terminals at the VTC oil
control solenoid valve and the ECM/PCM, then go
to step 1. If any other Temporary DTCs or DTCs are
indicated, go to the indicated DTC’s
troubleshooting.

Go to step 21.

21. Monitor the OBD STATUS for DTC P0011 in the

DTCs MENU with the HDS.

Troubleshooting is complete.

If the screen indicates FAILED, check for poor

connections or loose terminals at the VTC oil
control solenoid valve and the ECM/PCM, then go
to step 1. If the screen indicates NOT COMPLETED,
go to step 19 and recheck.

Is the V T C actuator OK ?

Ar e any T empor ar y DT Cs or DT Cs indicated?

Does the scr een indicate PASSED?

05/06/27 17:39:35 61S6M040_110_0294

０１

＊０１

０３

Ｓ６Ｍ６ＡＡＪＫ７２１０００９０３４０ＦＡＡＴ１０

−

−

−

−

−

−

−

−

DTC P0340:

DTC P0344:

YES

NO

YES

NO

YES

NO

YES

NO

11-295

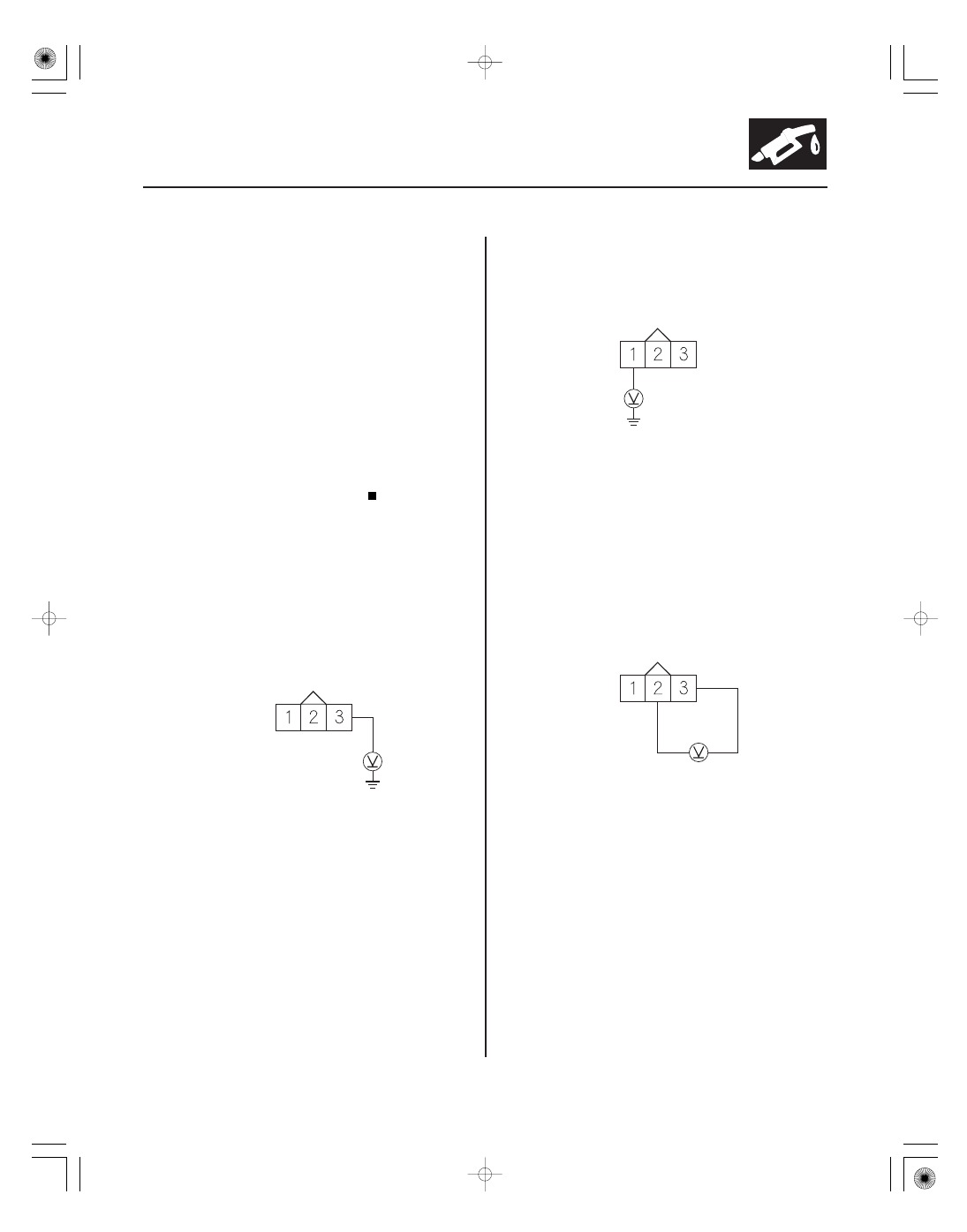

CMP SENSOR A 3P CONNECTOR

IG1
(BLK/YEL)

CMP SENSOR A 3P CONNECTOR

CMPA (BLU/WHT)

CMP SENSOR A 3P CONNECTOR

IG1 (BLK/YEL)

LG1
(BRN/YEL)

CMP Sensor A No Signal

(2002-2004 models)

CMP Sensor A Circuit

Intermittent Interruption
(2002-2004 models)

1. Reset the ECM/PCM (see page 11-4).

2. Start the engine.

Go to step 3.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
CMP sensor A and the ECM/PCM.

3. Turn the ignition switch OFF.

4. Disconnect CMP sensor A 3P connector.

5. Turn the ignition switch ON (II).

6. Measure voltage between CMP sensor A 3P

connector terminal No. 3 and body ground.

Go to step 7.

Check the No. 4 ACG (10 A) fuse in the under-

dash fuse/relay box. If the fuse is OK, repair open in
the wire between CMP sensor A and the No. 4 ACG
(10 A) fuse.

7. Measure voltage between CMP sensor A 3P

connector terminal No. 1 and body ground.

Go to step 8.

Go to step 10.

8. Measure voltage between CMP sensor A 3P

connector terminals No. 2 and No. 3.

Go to step 9.

Repair open in the wire between CMP sensor

A and G101.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is DT C P0340 and/ or P0344 indicated?

Is ther e batter y voltage?

Is ther e about 5 V ?

Is ther e batter y voltage?

05/06/27 17:39:35 61S6M040_110_0295

＊０２

＊０３

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-296

VTEC/VTC

DTC Troubleshooting (cont’d)

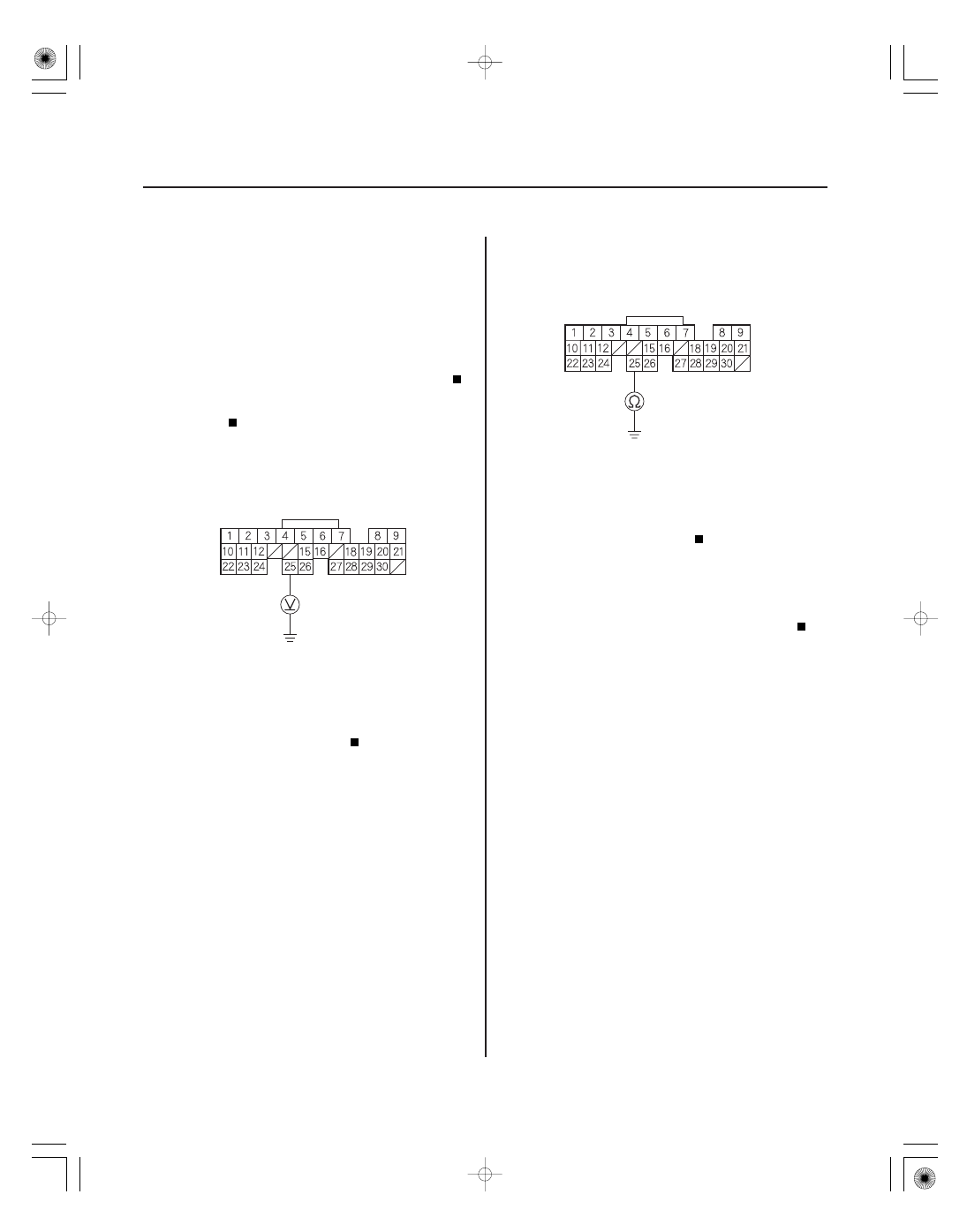

ECM/PCM CONNECTOR A (31P)

CMPA (BLU/WHT)

ECM/PCM CONNECTOR A (31P)

CMPA (BLU/WHT)

9. Substitute a known-good CMP sensor A and

recheck.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Replace original CMP sensor A (see page

11-323).

10. Measure voltage between ECM/PCM connector

terminal A25 and body ground.

Repair open in the wire between the ECM/

PCM (A25) and CMP sensor A.

Go to step 11.

11. Turn the ignition switch OFF.

12. Disconnect ECM/PCM connector A (31P).

13. Check for continuity between ECM/PCM connector

terminal A25 and body ground.

Repair short in the wire between the ECM/

PCM (A25) and CMP sensor A.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Wire side of female terminals

Wire side of female terminals

Is DT C P0340 and/ or P0344 indicated?

Is ther e about 5 V ?

Is ther e continuity?

05/06/27 17:39:35 61S6M040_110_0296

０１

＊０１

０３

Ｓ６Ｍ６ＡＡＬＫ７２１０００９０３４０ＦＡＡＴ１０

−

−

−

−

−

−

−

−

DTC P0340:

YES

NO

YES

NO

YES

NO

YES

NO

11-297

CMP SENSOR A 3P CONNECTOR

IG1
(BLK/YEL)

CMP SENSOR A 3P CONNECTOR

CMPA
(BLU/WHT)

CMP SENSOR A 3P CONNECTOR

IG1
(BLK/YEL)

LG1
(BRN/YEL)

CMP Sensor A No Signal

(2005-2006 models)

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Start the engine.

4. Check for Temporary DTCs or DTCs with the HDS.

Go to step 5.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
CMP sensor A and the ECM/PCM.

5. Turn the ignition switch OFF.

6. Disconnect CMP sensor A 3P connector.

7. Turn the ignition switch ON (II).

8. Measure voltage between CMP sensor A 3P

connector terminal No. 3 and body ground.

Go to step 9.

Repair open in the wire between the No. 4

ACG (10 A) fuse in the under-dash fuse/relay box
and CMP sensor A, then go to step 18.

9. Measure voltage between CMP sensor A 3P

connector terminal No. 1 and body ground.

Go to step 10.

Go to step 11.

10. Measure voltage between CMP sensor A 3P

connector terminals No. 2 and No. 3.

Go to step 16.

Repair open in the wire between CMP

sensor A and G101, then go to step 18.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is DT C P0340 indicated?

Is ther e batter y voltage?

Is ther e about 5 V ?

Is ther e batter y voltage?

05/06/27 17:39:35 61S6M040_110_0297
