Troubleshooting - '96 - 98 Models

DTC 1- 3

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

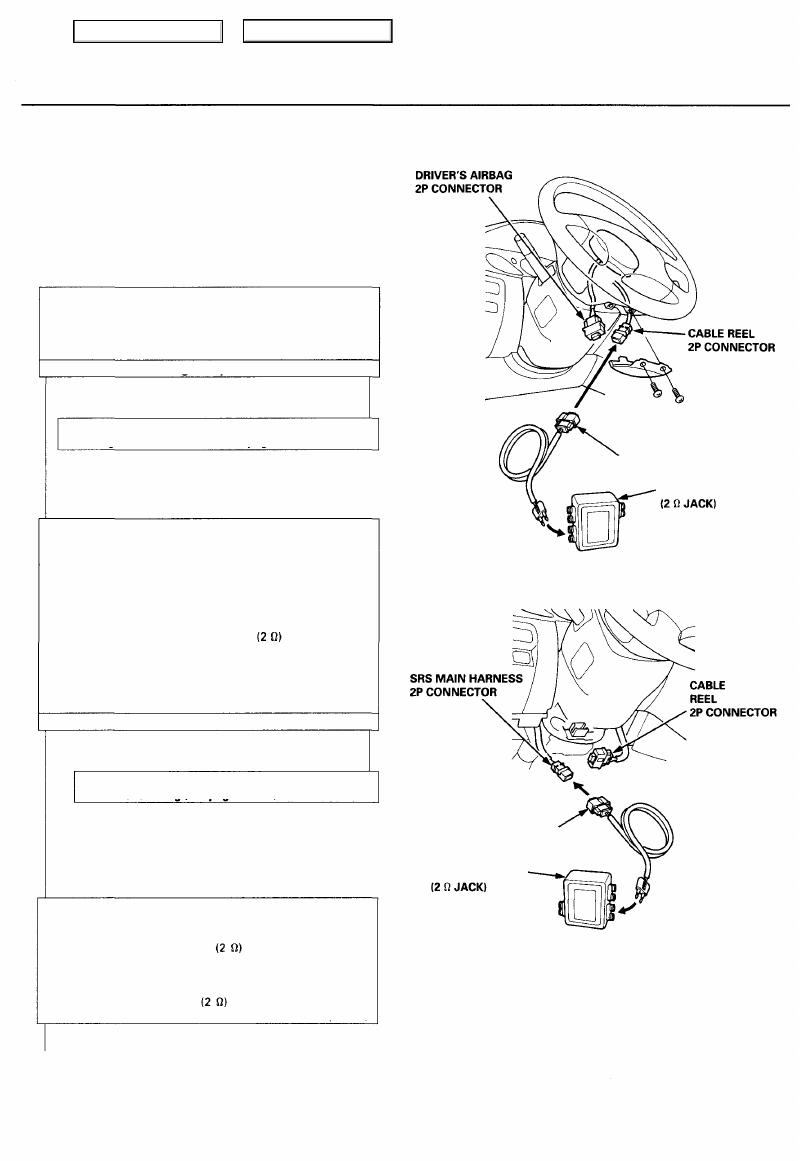

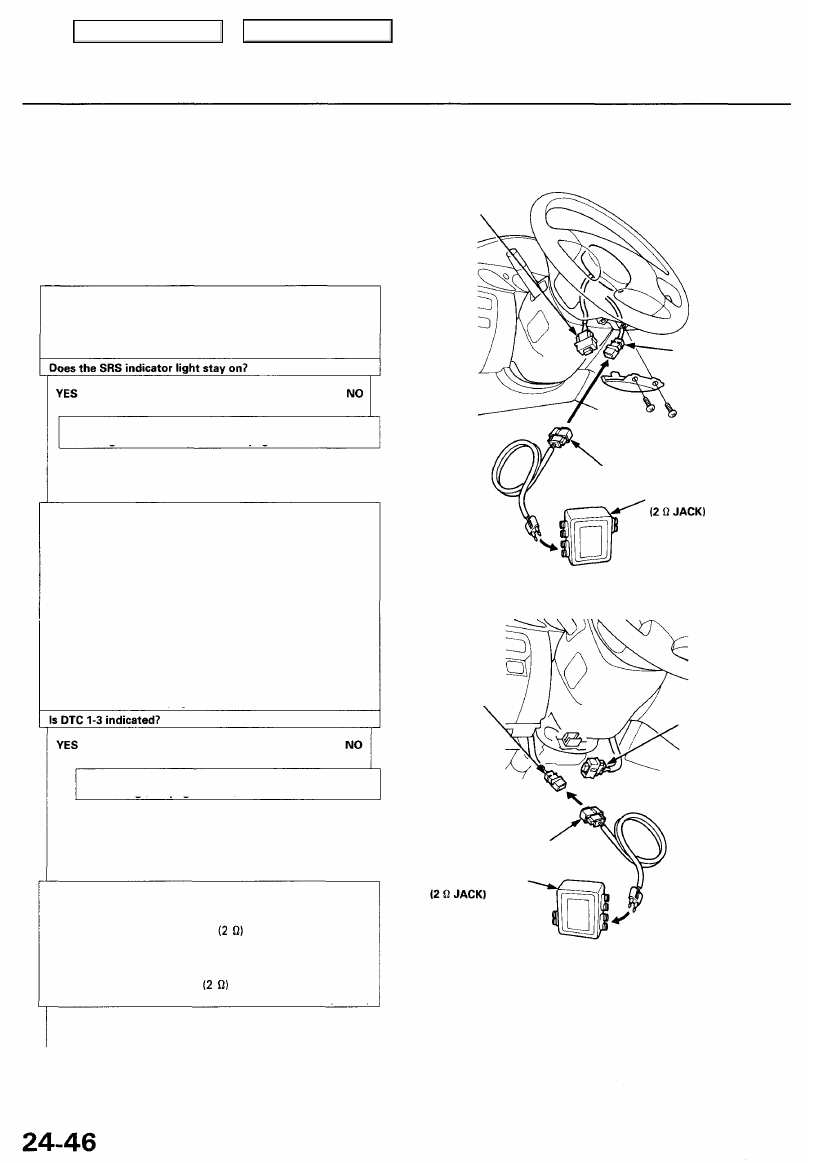

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See Trouble-
shootinq Intermittent Failures on page

24-37

.

Check for a short to another wire in the driver's airbag infla-
tor:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the driver's airbag 2P connector from the

cable reel 2P connector.
CAUTION: Do not disconnect the passenger's airbag
connector.

4. Connect the special tool (2 S7) to the cable reel 2P connec-

tor.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

 24-37

).

7. Read the DTC (see page

24-35

).

Short in the driver's airbag inflator; replace the driv-
er's airbag (see page

24-160

).

Check for a short in the cable reel:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the special tool from the cable reel 2P

connector.

3. Remove the dashboard lower cover, and disconnect the

cable reel 2P connector from the SRS main harness.

4. Connect the special tool to the SRS main harness

2P connector. (cont'd)

To page

 24-47

07SAZ-TB4011A

07TAZ-SZ5011A

SRS MAIN HARNESS
2P CONNECTOR

CABLE
REEL
2P CONNECTOR

07TAZ-SZ5011A

07SAZ-TB4011A

CABLE REEL
2P CONNECTOR

DRIVER'S AIRBAG
2P CONNECTOR

Main Menu

Table of Contents

From page

24-46

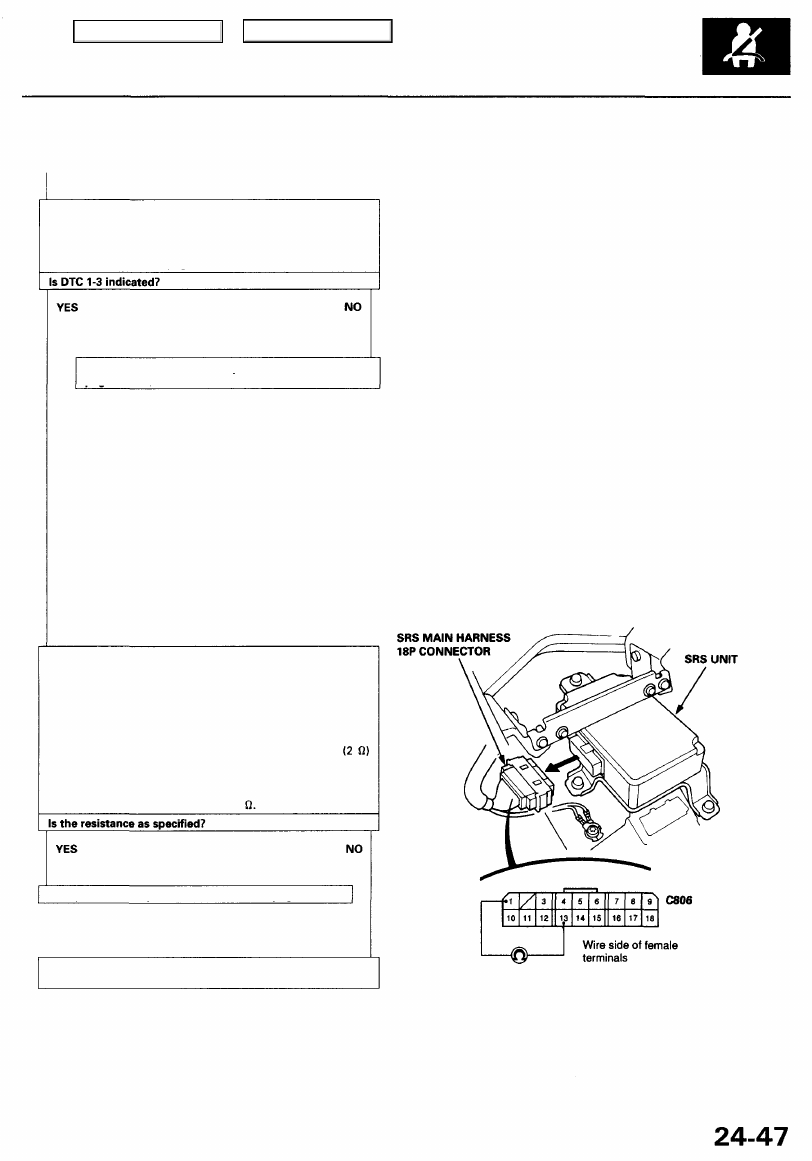

Check for a short in the cable reel (cont'd):
5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Short in the cable reel; replace the cable reel (see
page

24-176

).

Check for a short in the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the front passenger's airbag connector, then

disconnect the driver's and front passenger's seat belt

tensioner connectors (see page

 24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit. Do not disconnect the special tool
from the SRS main harness 2P connector.

4. Check resistance between terminals No. 1 and No. 13 of

the SRS main harness 18P connector.
There should be approx. 2.0 - 3.0

Short in the SRS main harness; replace the SRS main har-
ness.

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Main Menu

Table of Contents

Troubleshooting - '96 - 98 Models

DTC 1-4

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Does the SRS indicator light stay on?

YES

NO

Intermittent failure, system is OK at this time. See Trouble-
shooting Intermittent Failures on page

24-37

.

Check for a short to power in the driver's airbag inflator:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the driver's airbag 2P connector from the

cable reel 2P connector.
CAUTION: Do not disconnect the passenger's airbag
connector.

4. Connect the SRS service connector to the cable reel

2P connector.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Is DTC 1-4 indicated?

YES

NO

Short to power in the driver's airbag inflator; replace
the driver's airbag (see page

24-160

).

Check for a short to power in the cable reel:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the special tool from the cable reel 2P

connector.

3. Remove the dashboard lower cover, and disconnect the

cable reel 2P connector from the SRS main harness.

4. Connect the special tool to the SRS main harness

2P connector. (cont'd)

07SAZ-TB4011A

07SAZ-TB4011A

To page

24-49

24-48

07TAZ-SZ5011A

07TAZ-SZ5011A

Main Menu

Table of Contents

From page

24-48

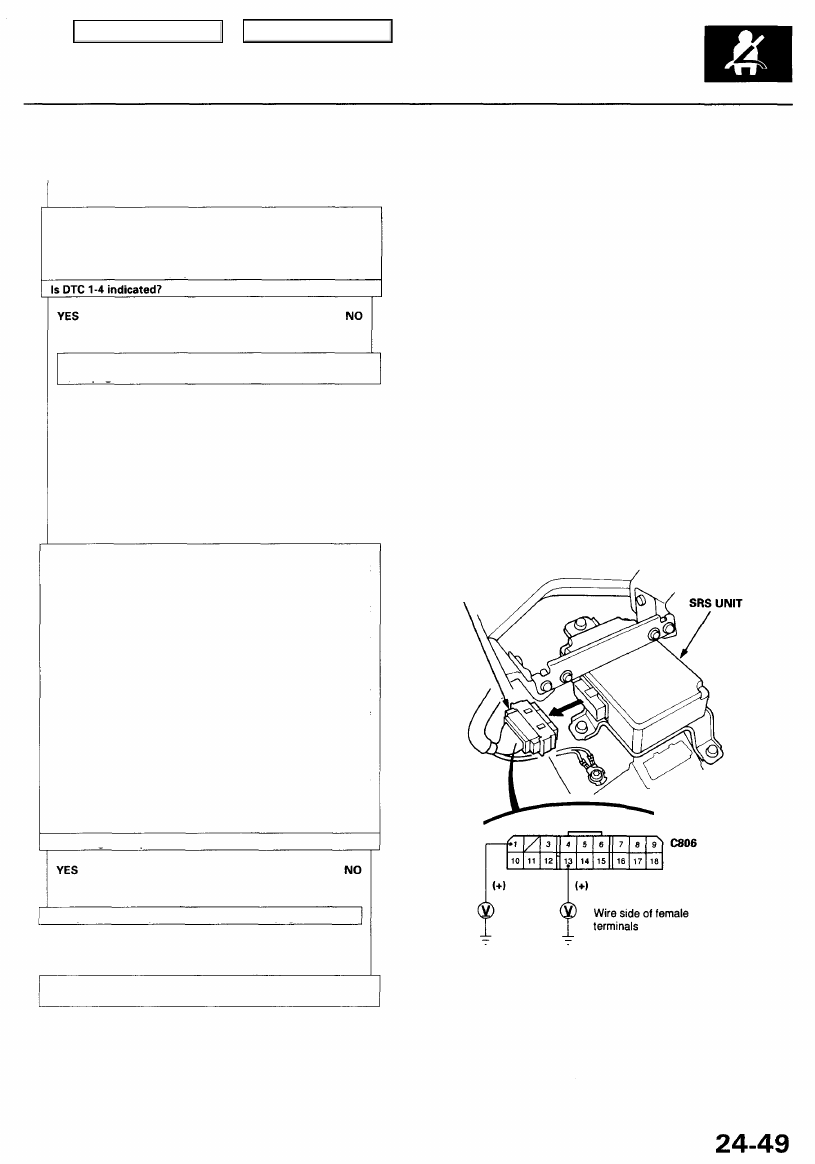

Check for a short to power in the cable reel (cont'd):

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Short to power in the cable reel; replace the cable reel
(see page

24-176

).

Check for a short to power in the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the front passenger's airbag connector, then

disconnect the driver's and front passenger's seat belt

tensioner connectors (see page

24-33

).

3. Remove the special tool (2 Q) from the SRS main harness

2P connector.

4. Disconnect the SRS main harness 18P connector from

the SRS unit.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Connect a voltmeter between the No. 1 (+) terminal o1

the SRS main harness 18P connector and body ground.

7. Turn the ignition switch ON (II), and measure voltage.

There should be 0.5 V or less.

8. Turn the ignition switch OFF.
9. Connect a voltmeter between the No. 13 (+) terminal of

the SRS main harness 18P connector and body ground.

10. Turn the ignition switch ON (II), and measure voltage.

There should be 0.5 V or less.

SRS MAIN HARNESS

18P CONNECTOR

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Are voltages as specified?

Short to power in the SRS main harness; replace the SRS
main harness.
