Touch the item you want to check, and
the check starts.

Picture Diagnosis

'97 - 99 Models (cont'd)

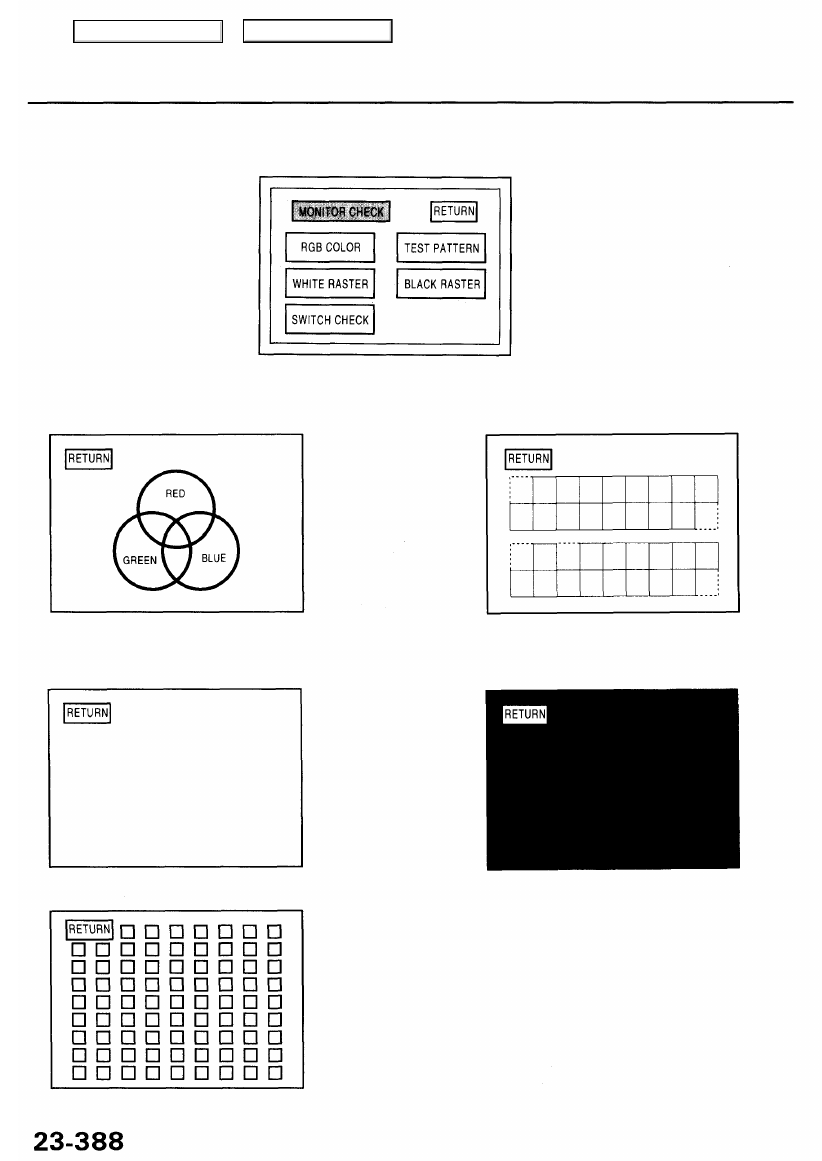

MONITOR CHECK

RGB COLOR

The three primary colors of red, green and

blue must be shown.

TEST PATTERN

All 32 colors including black must be indi-
cated (including the back ground color).

BLACK RASTER

The entire display must be shown in

black.

Each switch must be shown on the dis-
play and each switch must reverse and
sound, when touched.

SWITCH CHECK

WHITE RASTER

The entire display must be shown in
white.

Main Menu

Table of Contents

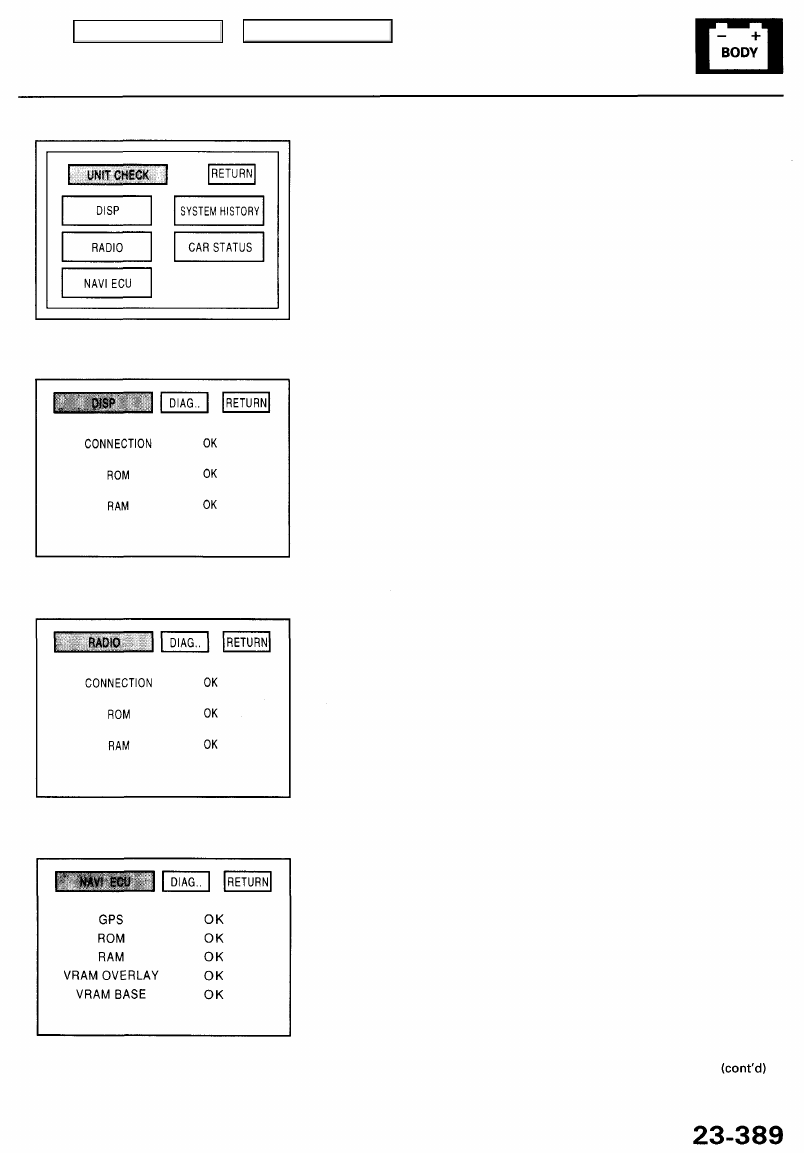

UNIT CHECK

Touch the item you want to check, and the check starts.

When the connection is NG

Check for an open or short in the communication line. If the line is OK,
replace the display unit.

When the ROM or RAM is NG

Replace the display unit.

DISP (DISPLAY UNIT)

RADIO (AUDIO UNIT)

When the connection is NG

Check for an open or short in the communication line. If the line is OK,
replace the audio unit.

When the ROM or RAM is NG

Replace the audio unit.

NAVI ECU (NAVIGATION UNIT)

When an item other than GPS is NG

Replace the navigation unit.

When GPS is NG

Replace the navigation unit.

When GPS is NG (ANT)
Check the GPS antenna for proper connection. If the connection is OK,

replace the GPS antenna.

Main Menu

Table of Contents

Picture Diagnosis

'97 - 99 Models (cont'd)

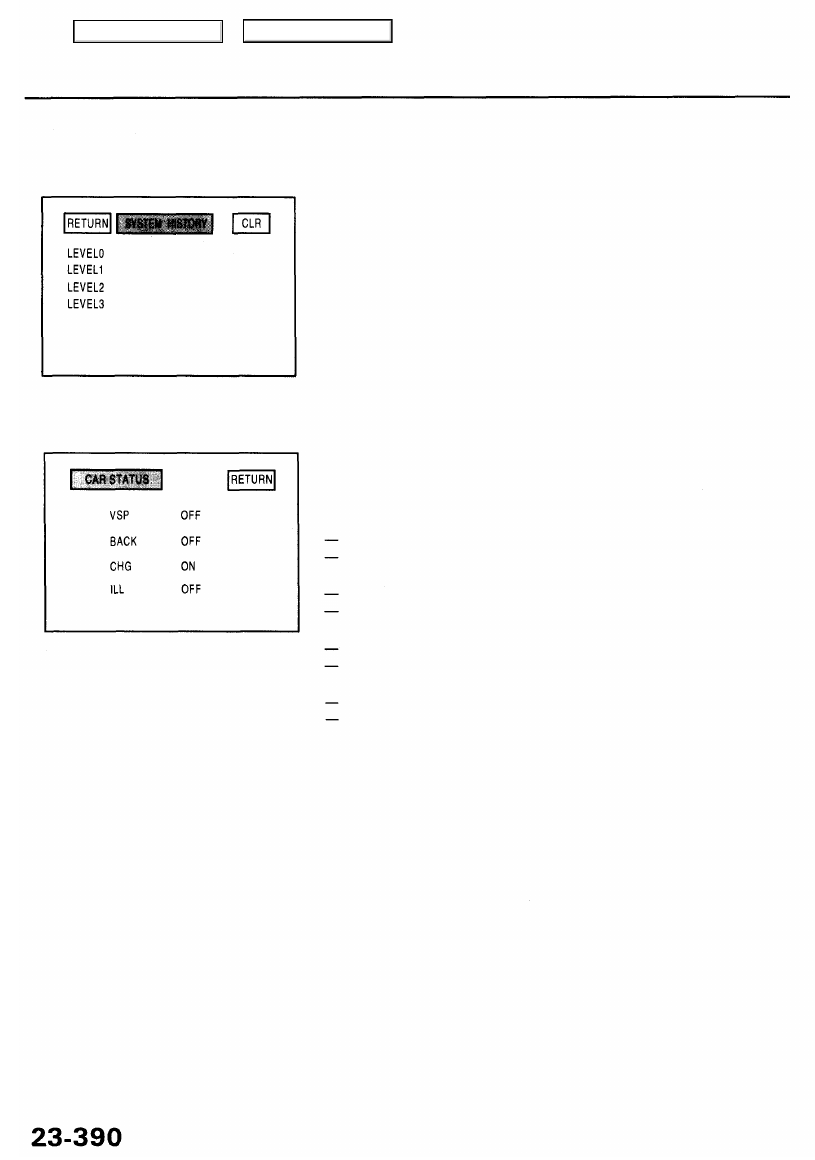

SYSTEM HISTORY

This screen is for the manufacturer's use only.

NOTE: Do not touch the CLR switch.

Touching the CLR switch will clear the system history.

Use the car status screen to check each signal.
If the indication does not match the actual vehicle status, check the applica-
ble signal line.

• VSP (vehicle speed pulse indication)

OFF when vehicle is not moving
ON when vehicle is moving

• BACK (reverse indication)

OFF when shift lever is in any position other than reverse
ON when shift lever is in reverse

• CHG (charging indication)

ON when engine is running and alternator is charging
OFF when engine is off or alternator is not charging

• ILL (illumination indication)

OFF when parking lights or headlights are off
ON when parking lights or headlights are on

CAR STATUS

Main Menu

Table of Contents

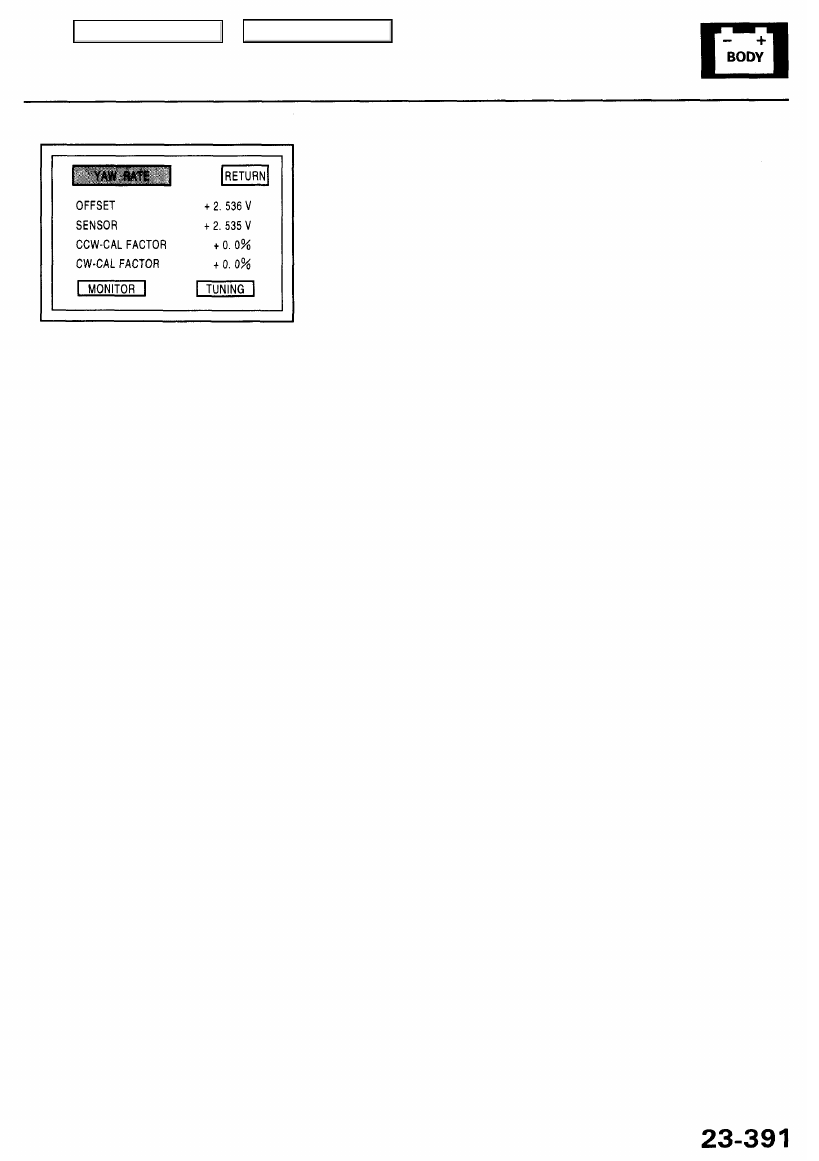

YAW RATE

"SENSOR" indicates the voltage output from the yaw rate sensor. It should
indicate 1.500 to 3.500 V with the vehicle stopped.

NOTE: Do not try to tune the yaw rate sensor unless instructed to by

American Honda.
