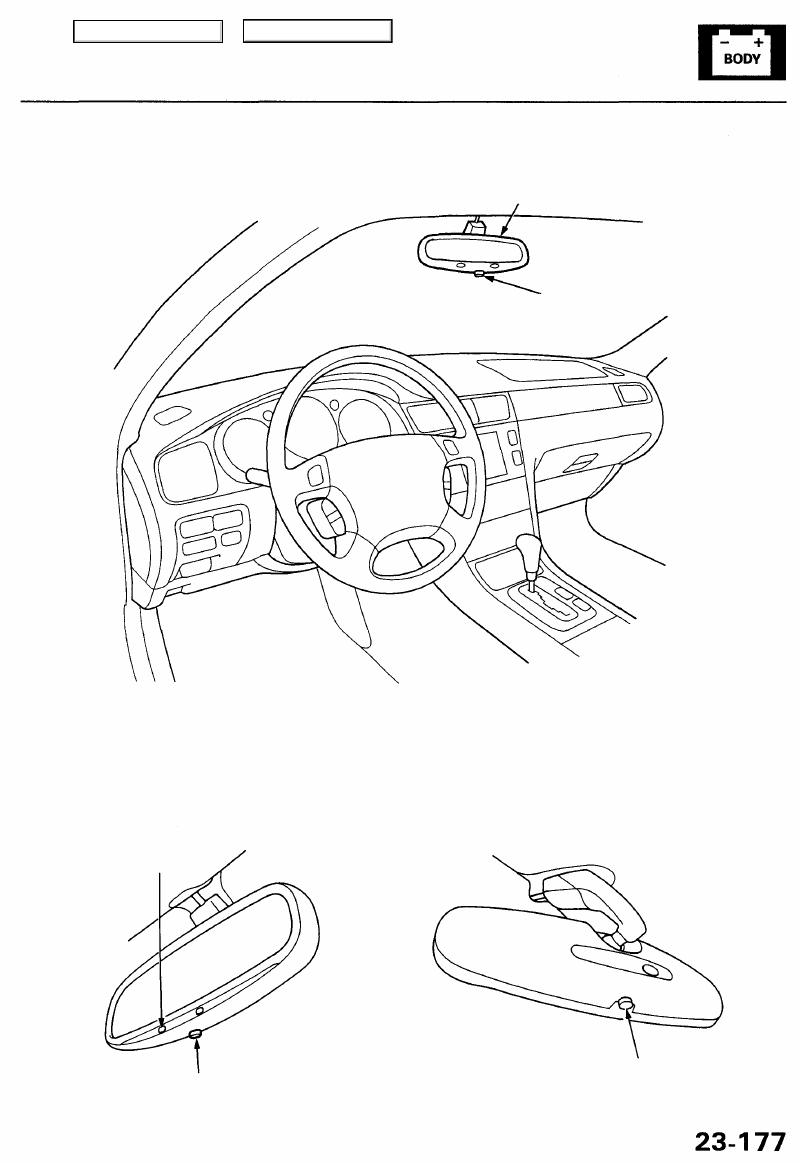

Automatic Inside Dimming Mirror

Component Location Index

AUTOMATIC INSIDE DIMMING MIRROR
Test, page

23-178

Replacement, page

23-178

AUTOMATIC INSIDE DIMMING MIRROR SWITCH

Description

The automatic dimming has a front-facing lux level sensor, a rear-facing lux level sensor, and a control unit. The control

unit receives signals from each sensor. Based on the difference between the two lux levels (the light outside the vehicle and

the light from the headlights of the other vehicle, etc.), the control unit controls the elector-chromic gel to reduce the glare.
This dimming function is canceled when the transmission is in reverse, or when the automatic inside dimming mirror switch

is turned OFF.

BACKWARD LUX
LEVEL SENSOR

SWITCH

FORWARD LUX
LEVEL SENSOR

Main Menu

Table of Contents

Automatic Inside Dimming Mirror

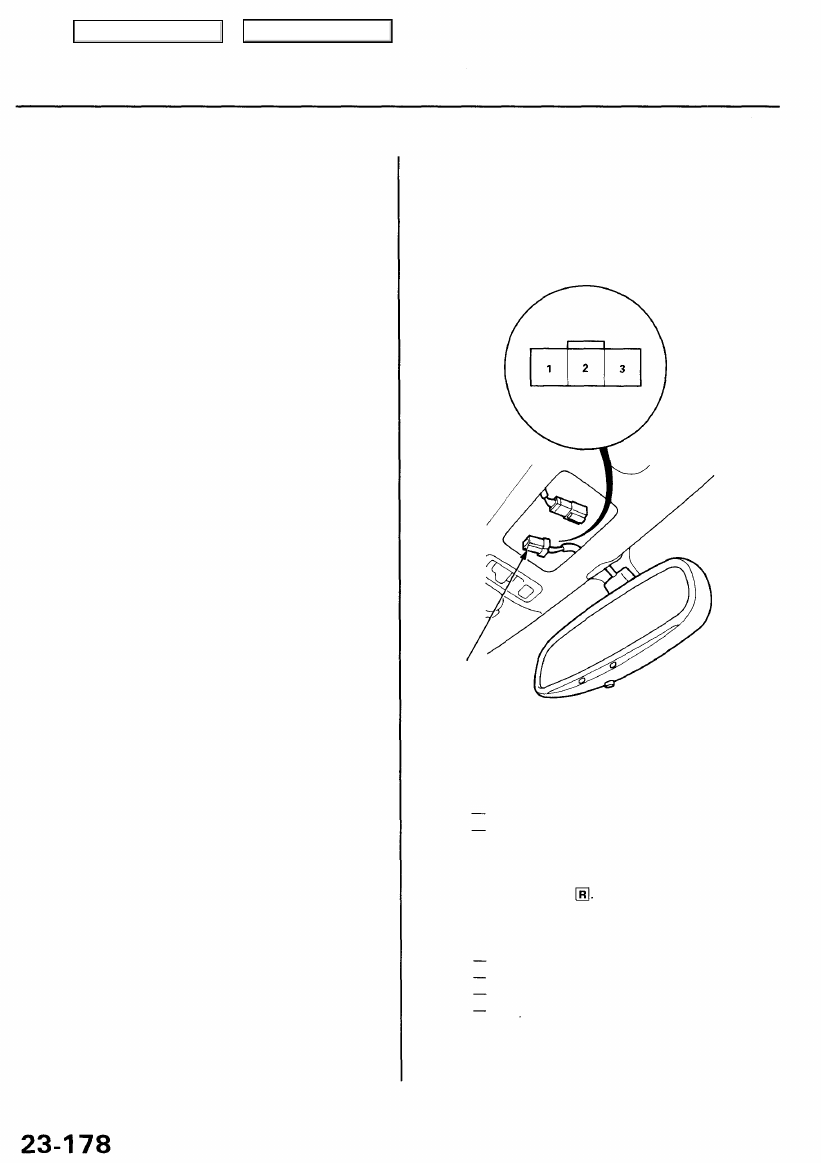

Test/Replacement

NOTE: Before testing, check the No. 13 (7.5 A) fuse.

1. Remove the front ceiling light (see page

23-262

).

2. Disconnect the 3P connector from the mirror.

Wire side of

female terminals

3P CONNECTOR

3. Check for voltage between the No. 3 terminal and

body ground with the ignition switch ON (II).
• If there is battery voltage, go to step 4.
• If there is no voltage, check for:

an open in the wire, or

poor ground (G401, G402).

4. Check for voltage between the No. 2 terminal and

body ground with the ignition switch ON (II) and

A/T gear position in

• If there is battery voltage, replace the mirror by

removing three screws.

• If there is no voltage, check for:

an open in the wire, or
faulty reverse relay, or
faulty transmission range switch, or
faulty diode.

Main Menu

Table of Contents

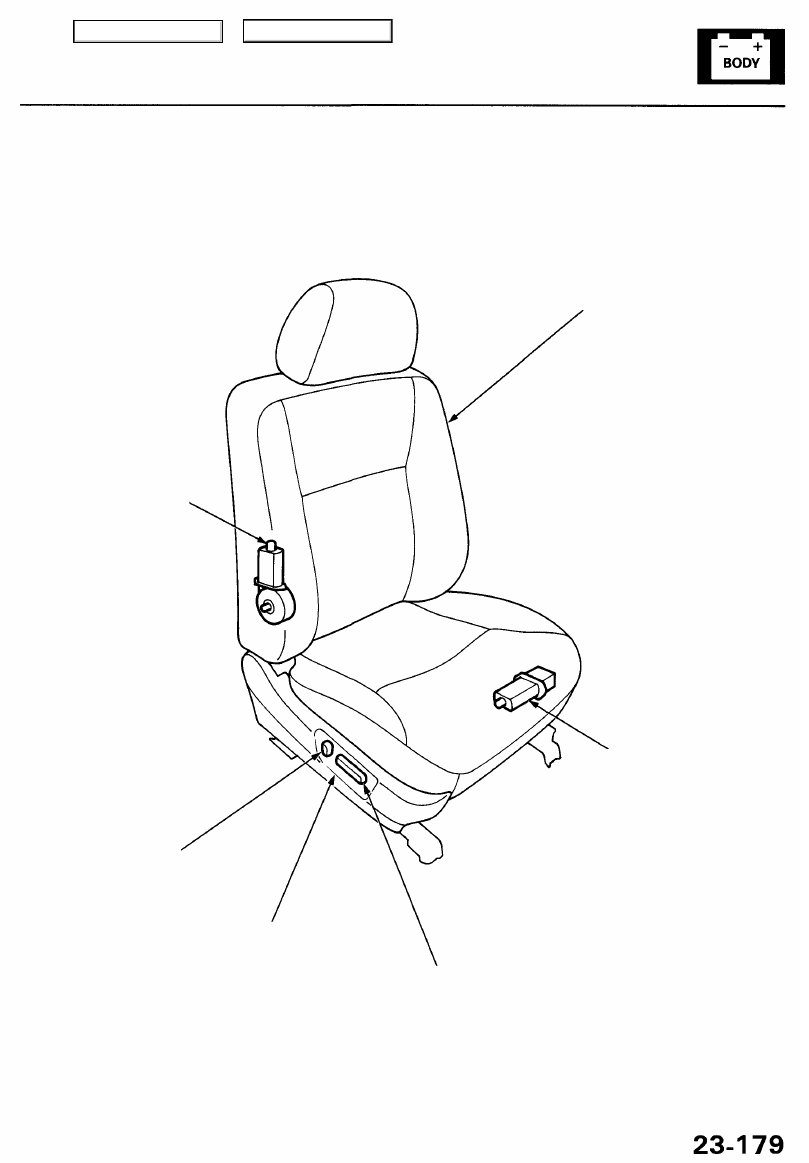

Front Passenger's Power Seat

Component Location Index

FRONT PASSENGER'S SEAT

RECLINE MOTOR
Test, page

23-181

Replacement,

section 20

SLIDE MOTOR
Test, page

23-181

Replacement,

section 20

SLIDE SWITCH

ADJUSTMENT
SWITCH
Test/Replacement, page

23-181

RECLINE SWITCH

Main Menu

Table of Contents

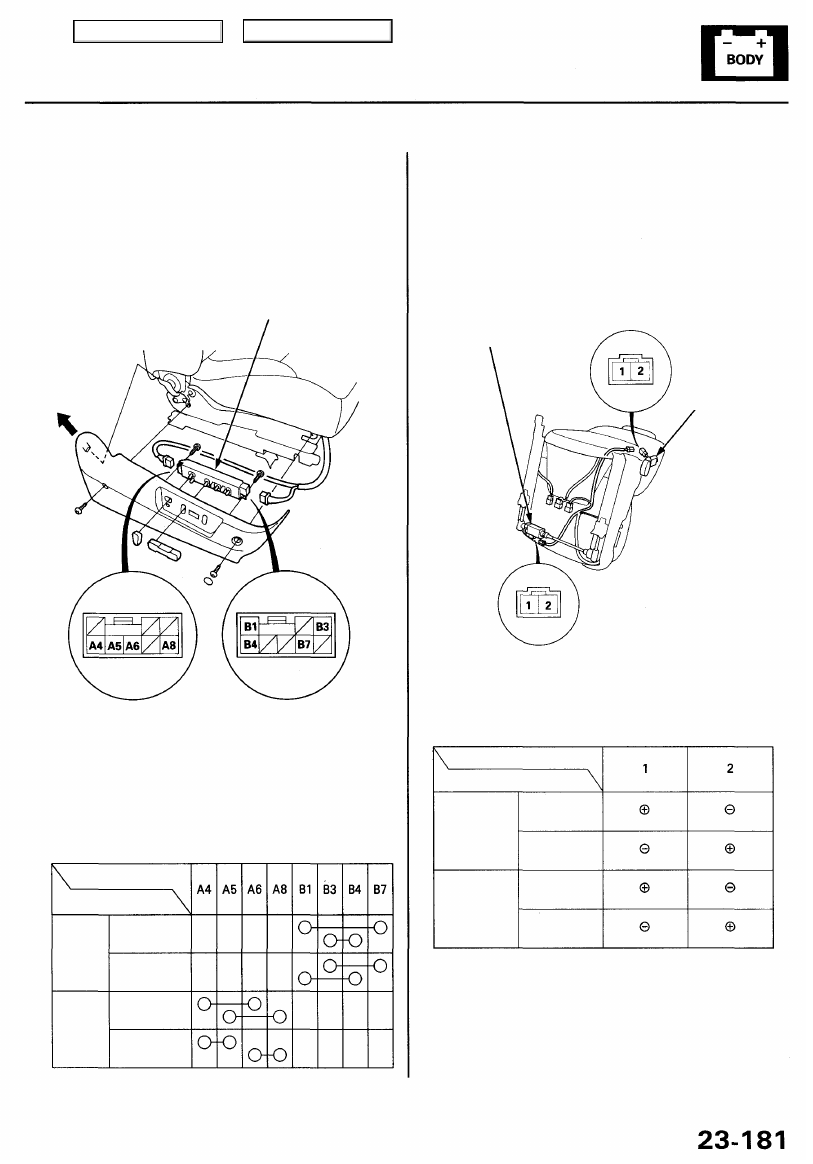

Switch Test/Replacement

1. Remove the adjustment switch cover, and pull off

the adjustment switch knob (see

section 20

).

2. Disconnect the 8P connectors from the switch, then

remove the switch from the cover by removing its

two mounting screws.

FRONT PASSENGER'S POWER

SEAT ADJUSTMENT SWITCH

Terminal side of male terminals

3. Check for continuity between the terminals in each

switch position according to the table.

CAUTION: When a motor stops running, disconnect
battery power immediately.

4. If the motor does not run or fails to run smoothly,

replace it (see

section 20

).

Motor Test

CAUTION: Be careful not to damage the seat, interior
trim or body.

1. Remove the front passenger's seat (see

section 20

).

2. Disconnect the 2P connector from each power seat

motor.

SLIDE MOTOR

RECLINE
MOTOR

Terminal side of male terminals

3. Test the motor according to the table.

SLIDE
MOTOR

FOR-

WARD

Terminal

Position

BACK-

WARD

FOR-

WARD

BACK-

WARD

RECLINE
MOTOR

Position

Terminal

FORWARD

SLIDE
SWITCH

BACKWARD

RECLINE
SWITCH

FORWARD

BACKWARD
