Acura RL (1996-2004 year). Manual - part 502

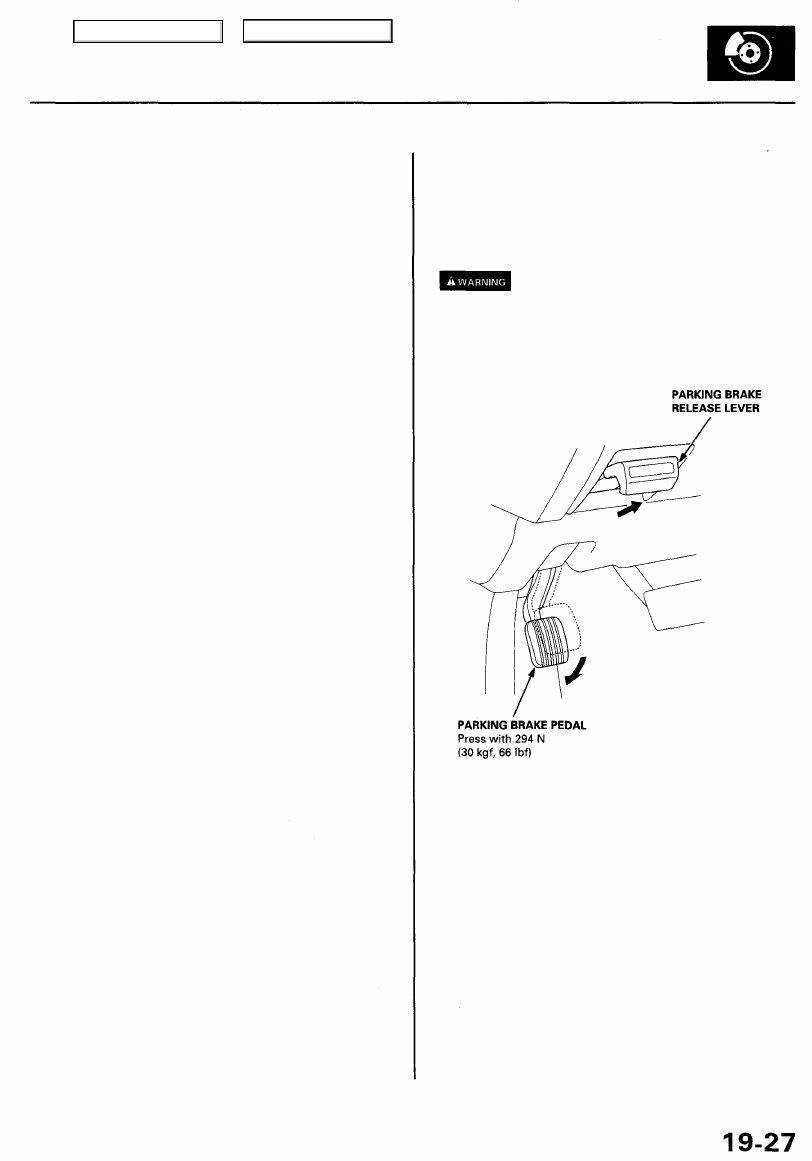

Lining Surface Break-in

CAUTION:

• Perform the lining surface break-in when replacing

the shoes with new linings and/or new discs (drums).

• Check the number of parking brake pedal clicks.

Adjust the pedal before breaking-in the lining surface

(see page

19-6

).

Do this operation in a safe area.

1. Park the vehicle on a firm, level surface.

2. Keep the parking brake release lever pulled up.

3. Press the parking brake pedal with 294 N (30 kgf, 66

Ibf) of pressure while you drive the vehicle at about

31 mph (50 km/h) for 400 m (1/4 mile).

4. Park the vehicle for 5-10 minutes to allow the drums

to cool. Repeat step 3.

5. Check the parking brake pedal adjustment (see page

19-6

).

Main Menu

Table of Contents

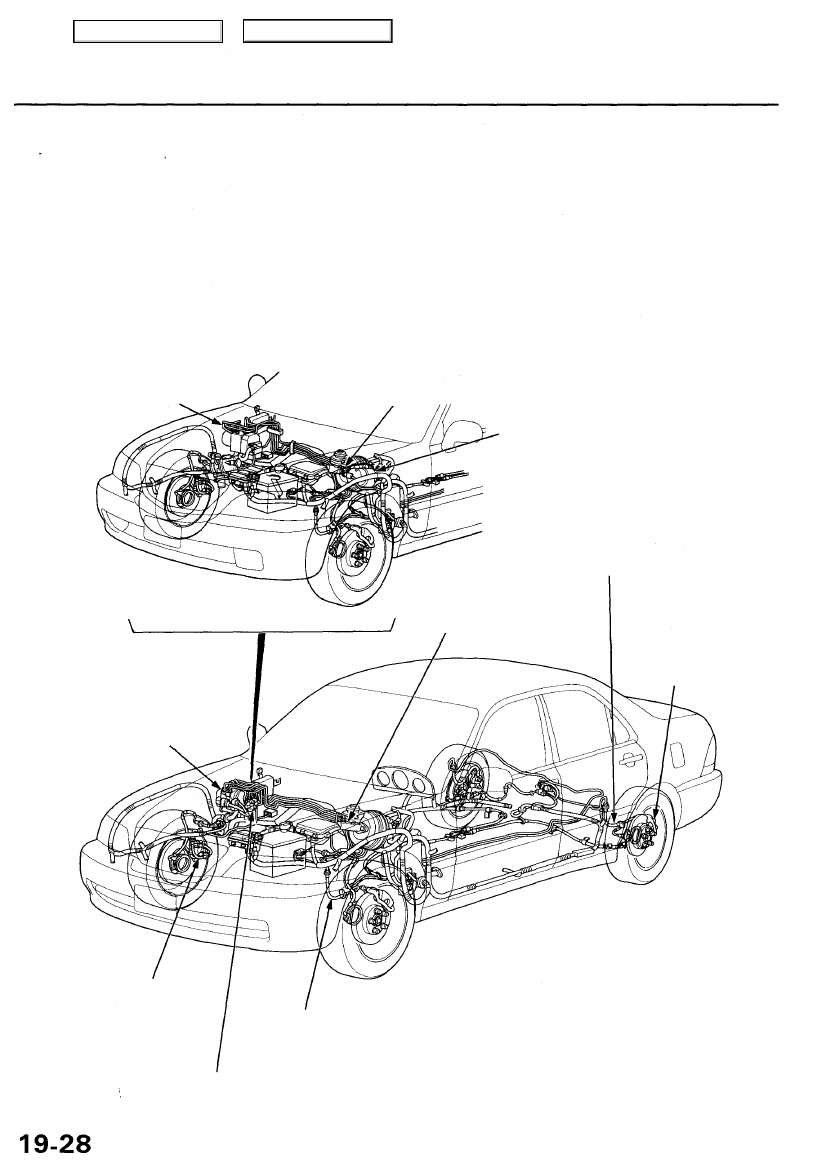

Brake Hoses/Lines

Inspection/Torque Specifications

1. Inspect the brake hoses for damage, deterioration, leaks, interference, and twisting.

2. Check the brake lines for damage, rusting, and leakage. Also check for bent brake lines.

3. Check for leaks at hose and line joints and connections, and retighten if necessary.

4. Check the master cylinder and ABS modulator unit ('00 - 01 models, VSA modulator unit and pump) for damage and

leakage.

CAUTION: Replace the brake hose clip whenever the brake hose is serviced.

'00 - 01 models (VSA):

BRAKE LINE-to-MODULATOR UNIT
15 N-m (1.5 kgf-m, 11 Ibf-ft)

MASTER CYLINDER-to-BRAKE LINE
15 N-m (1.5 kgf-m, 11 Ibf-ft)

BRAKE LINE-to-PUMP
15 N-m (1.5 kgf-m, 11 Ibf-ft)

BRAKE LINE-to-BRAKE HOSE
15 N-m (1.5 kgf-m, 11 Ibf-ft)

MASTER CYLINDER-to-BRAKE LINE

15 N-m (1.5 kgf-m, 11 Ibf-ft)

'96 - 99 models:

BRAKE LINE-to-MODULATOR UNIT
15 N-m (1.5 kgf-m, 11 Ibf-ft)

BRAKE HOSE-to-CALIPER
(BANJO BOLT)
34 N-m (3.5 kgf-m, 25 Ibf-ft)
BLEED SCREW

9 N-m (0.9 kgf-m, 6.5 Ibf-ft)

BRAKE HOSE-to-CALIPER
(BANJO BOLT)
34 N-m (3.5 kgf-m, 25 Ibf-ft)
BLEED SCREW
9 N-m (0.9 kgf-m, 6.5 Ibf-ft)

BRAKE LINE-to-BRAKE HOSE
15 N-m (1.5 kgf-m, 11 Ibf-ft)

PROPORTIONING CONTROL VALVE-to-
BRAKE LINE
15 N-m (1.5 kgf-m, 11 Ibf-ft)

Main Menu

Table of Contents

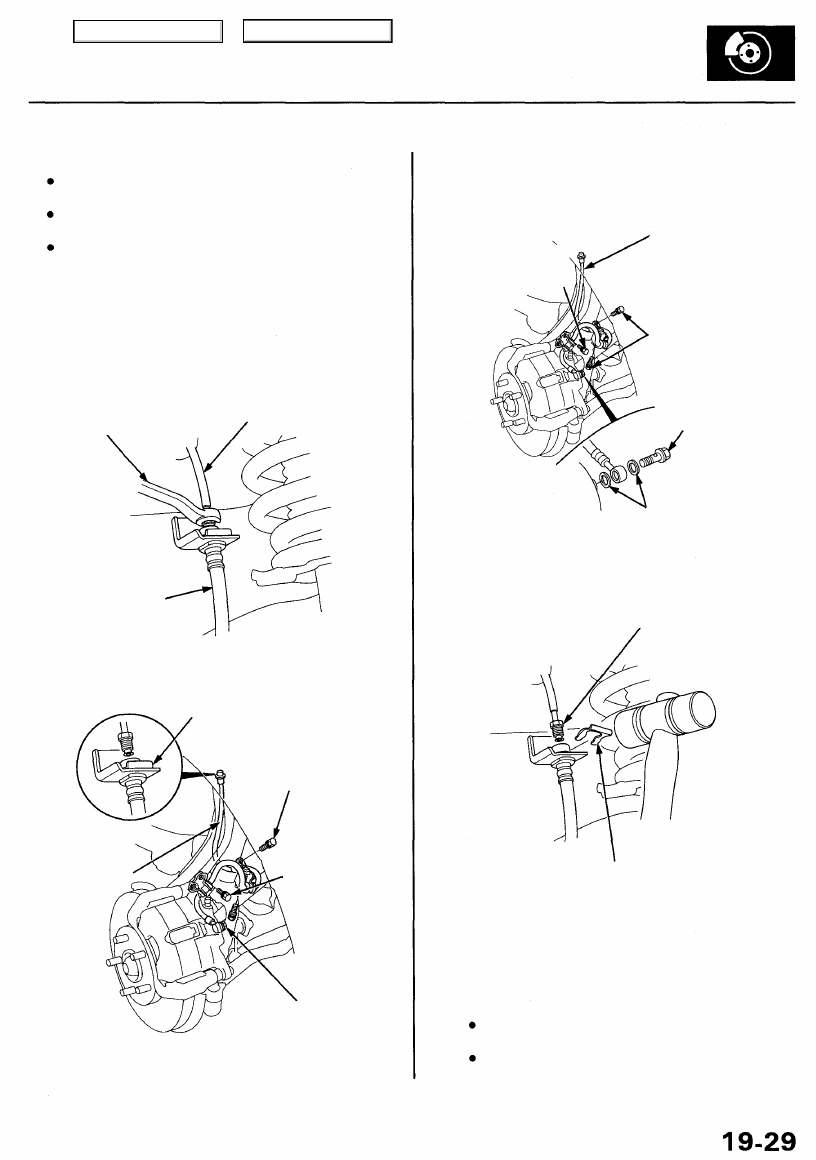

Hose Replacement

CAUTION:

Before reassembling, check that all parts are free of

dust and other foreign particles.
Replace parts with new ones whenever specified to
do so.

Do not spill brake fluid on the vehicle; it may damage

the paint; if brake fluid does contact the paint, wash
it off immediately with water.

1. Replace the brake hose if the hose is twisted, cracked,

or if it leaks.

2. Disconnect the brake hose from the brake line using

a 10 mm flare nut wrench.

BRAKE LINE

FLARE NUT

WRENCH

BRAKE HOSE

3. Remove and discard the brake hose clip from the

brake hose.

BRAKE HOSE CUP
Replace.

BRAKE HOSE MOUNTING
BOLT (8 mm)

BRAKE HOSE
MOUNTING BOLT

BRAKE HOSE

BANJO BOLT

4. Remove the banjo bolt, and disconnect the brake

hose from the caliper.

5. Install the brake hose on the knuckle and damper

first, then connect the brake hose to the caliper with
the banjo bolt and new sealing washers.

BRAKE HOSE MOUNTING
BOLT

9.8 N-m (1.0 kgf-m, 7 Ibf-ft)

BRAKE HOSE

BRAKE HOSE MOUNTING
BOLT (8 mm)
22 N-m
(2.2 kgf-m, 16 Ibf-ft)

BANJO BOLT
34 N-m
(3.5 kgf-m, 25 Ibf-ft)

SEALING WASHERS

Replace.

6. Install a new brake hose clip on the brake hose.

15 N-m

(1.5 kgf-m, 11 Ibf-ft)

BRAKE HOSE CLIP
Replace.

7. Connect the brake line to the brake hose.

8. After installing the brake hose, bleed the brake sys-

tem (see page

19-8

).

9. Do the following checks:

Check the brake hose and line joint for leaks, and
tighten if necessary.
Check the brake hoses for interference and twist-

ing.

Main Menu

Table of Contents

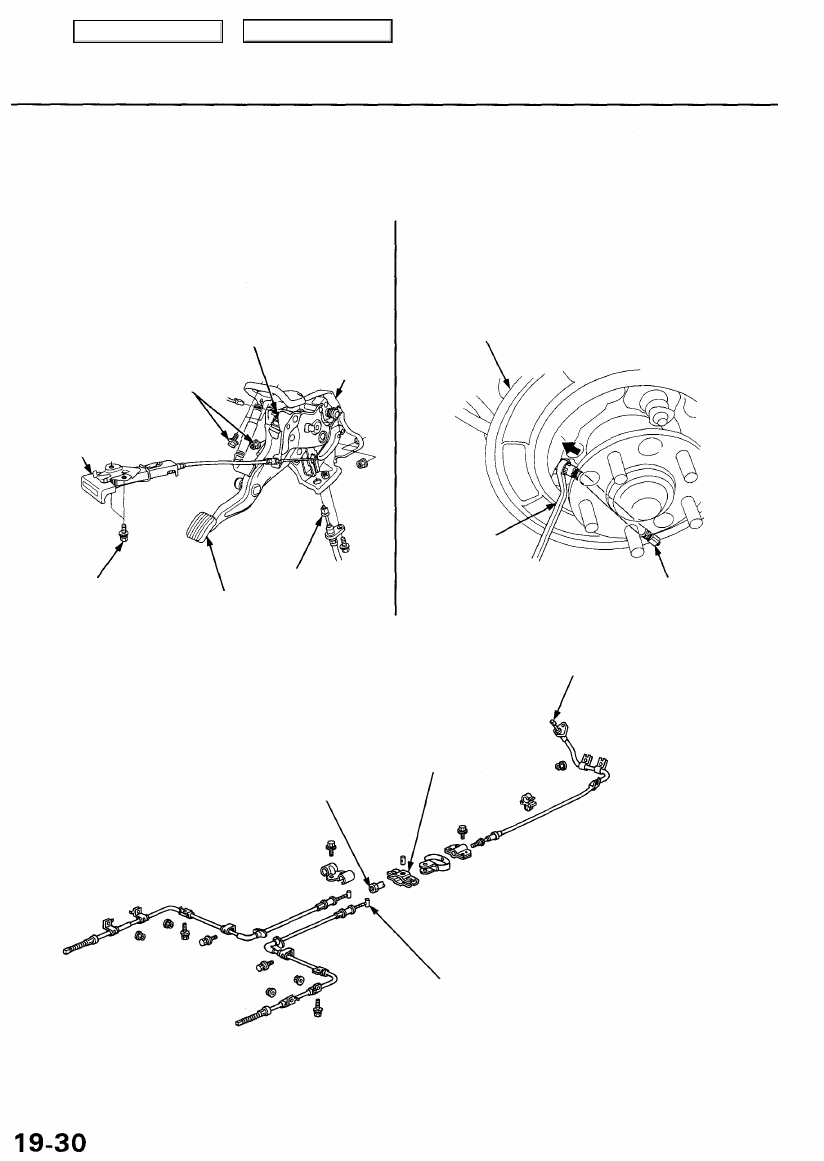

Parking Brake Cable

Inspection and Replacement

CAUTION: The parking brake cables must not be bent or distorted. This will lead to stiff operation and premature cable
failure.

PARKING BRAKE RELEASE LEVER
Check for smooth operation.

9.8 N-m

(1.0 kgf-m, 7.2 Ibf-ft)

PARKING BRAKE CABLE

PARKING BRAKE PEDAL
Check for smooth operation.

4. Remove the parking brake shoes (see page

19-24

).

5. Remove the parking brake cable from the backing

plate using a 12 mm offset wrench as shown.

6. Install the cable in the reverse of removal.

BACKING PLATE

12mm

OFFSET WRENCH

PARKING BRAKE CABLE

PARKING BRAKE CABLE
Check for binding.

ADJUSTING NUT

PARKING BRAKE CABLE
Check for binding.

EQUALIZER

1. Disconnect the parking brake switch connector.

2. Release the parking brake pedal, and disconnect the

parking brake cable from the pedal.

3. Remove the parking brake pedal assembly.

PARKING BRAKE SWITCH
Inspection, see page

19-9

.

PARKING BRAKE
PEDAL ASSEMBLY

22 N-m

(2.2 kgf-m, 16 Ibf-ft)
