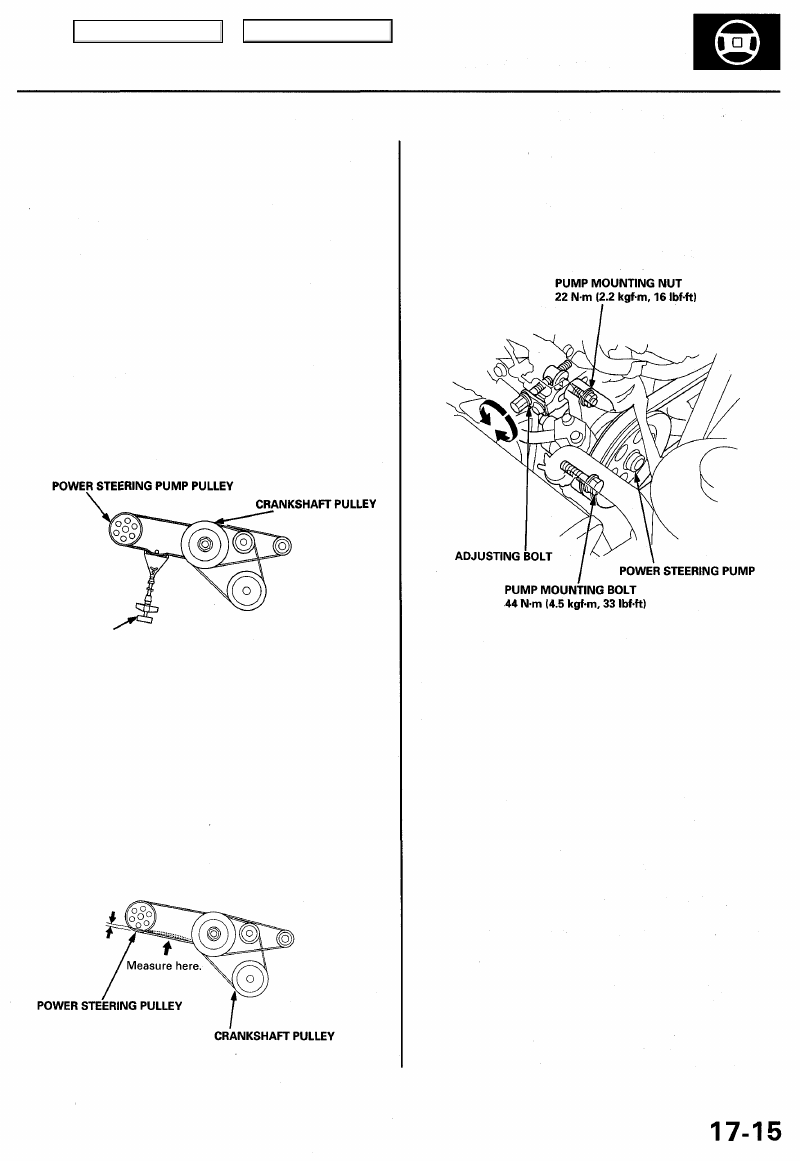

BELT TENSION GAUGE

07JGG - 001010A

Inspect the pump belt for cracks or any damage.
Replace the belt with a new one if necessary.

Measurement without Belt Tension Gauge:
Apply a force of 98 N (10 kgf, 22 Ibf), and measure the
deflection between the power steering pump and the
crankshaft pulleys.

Deflection:
Used Belt: 10.5 - 12.5 mm (0.41 - 0.49 in)
New Belt: 7.5 - 9.0 mm (0.30 - 0.35 in)

3. Turn the adjusting bolt to get the proper belt ten-

sion, then retighten the nut and bolt.

4. Start the engine and turn the steering wheel from

lock-to-lock several times, then stop the engine and
recheck the deflection of the belt.

5. Install the air cleaner (ACL).

Adjustment

1. Remove the air cleaner (ACL).

2. Loosen the power steering pump mounting nut and

bolt.

Pump Belt

NOTE: When using a new belt, first adjust the deflection

or tension to the values for the new belt, then readjust
the deflection or tension to the values for the used belt
after running engine for 5 minutes.

Inspection

Attach the special tool to the belt, and measure the ten-

sion of the belt.

Tension:

Used Belt: 340 - 540 N (35 - 55 kgf, 77 - 120 Ibf)
New Belt: 690 - 880 N (70 - 90 kgf, 154 - 200 Ibf)

NOTE:
• If there are cracks or any damage evident on the belt,

replace it with a new one.

• Follow the manufacturer's instructions for the tension

gauge.

Main Menu

Table of Contents

2. Tighten the rack guide screw to 25 N-m (2.5 kgf-m,

18lbf-ft), then loosen it.

3. Retighten the rack guide screw to 5.9 N-m (0.6 kgfm,

4 Ibf-ft), then back it off to specified angle.

Specified Return Angle: 15 ± 5°

4. Tighten the locknut while holding the rack guide

screw.

5. Check for tight or loose steering through the com-

plete turning travel.

6. Perform the following inspections (see page

17-12

).

• Steering operation.
• Power assist with vehicle parked.

2. Connect a hose of correct diameter to the discon-

nected return hose, and put the hose end in a suit-
able container.

CAUTION: Take care not to spill the fluid on the
body and parts. Wipe off any spilled fluid at once.

3. Start the engine, let it run at idle, and turn the steer-

ing wheel from lock-to-lock several times. When

fluid stops running out of the hose, shut off the
engine. Discard the fluid.

4. Reinstall the return hose on the reservoir.
5. Fill the reservoir to the upper level line.
6. Start the engine and run it at fast idle, then turn the

steering from lock-to-lock several times to bleed air
from the system.

7. Recheck the fluid level and add more if necessary.

CAUTION: Do not fill the reservoir beyond the
upper level line.

Inspection and Adjustment

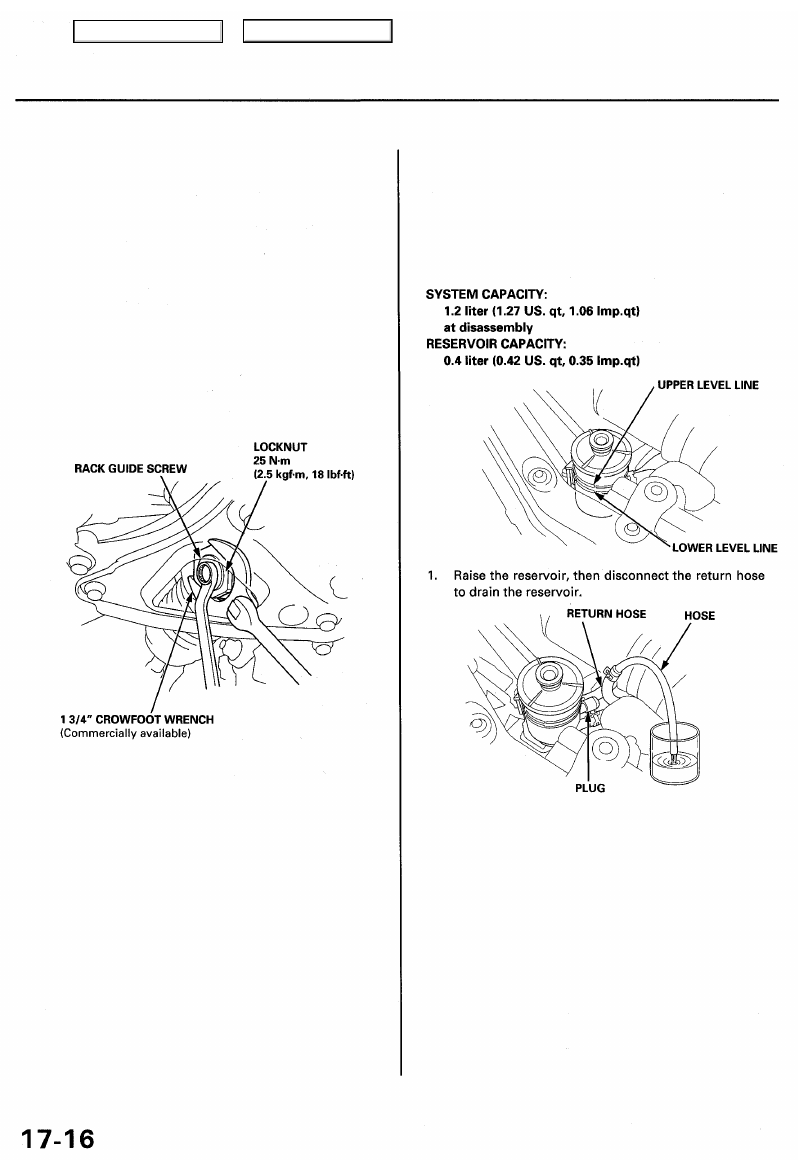

Rack Guide Adjustment

NOTE: Perform rack guide adjustment with the wheels
in the straight ahead position.

1. Loosen the rack guide screw locknut with the spe-

cial tool.

'96 - 98 models:

Loosen the rack guide screw.

'99 - 01 models:

Remove the rack guide screw. Remove the old
sealant from the rack guide screw threaded section,
and apply new sealant to the all around threads.
Loosely install the rack guide screw on the steering
gearbox.

Fluid Replacement

Check the reservoir at regular intervals, and add the rec-
ommended fluid as necessary.

CAUTION: Always use Genuine Honda Power Steering
Fluid-V or S. Using any other type of power steering
fluid or automatic transmission fluid can cause
increased wear and poor steering in cold weather.

Main Menu

Table of Contents

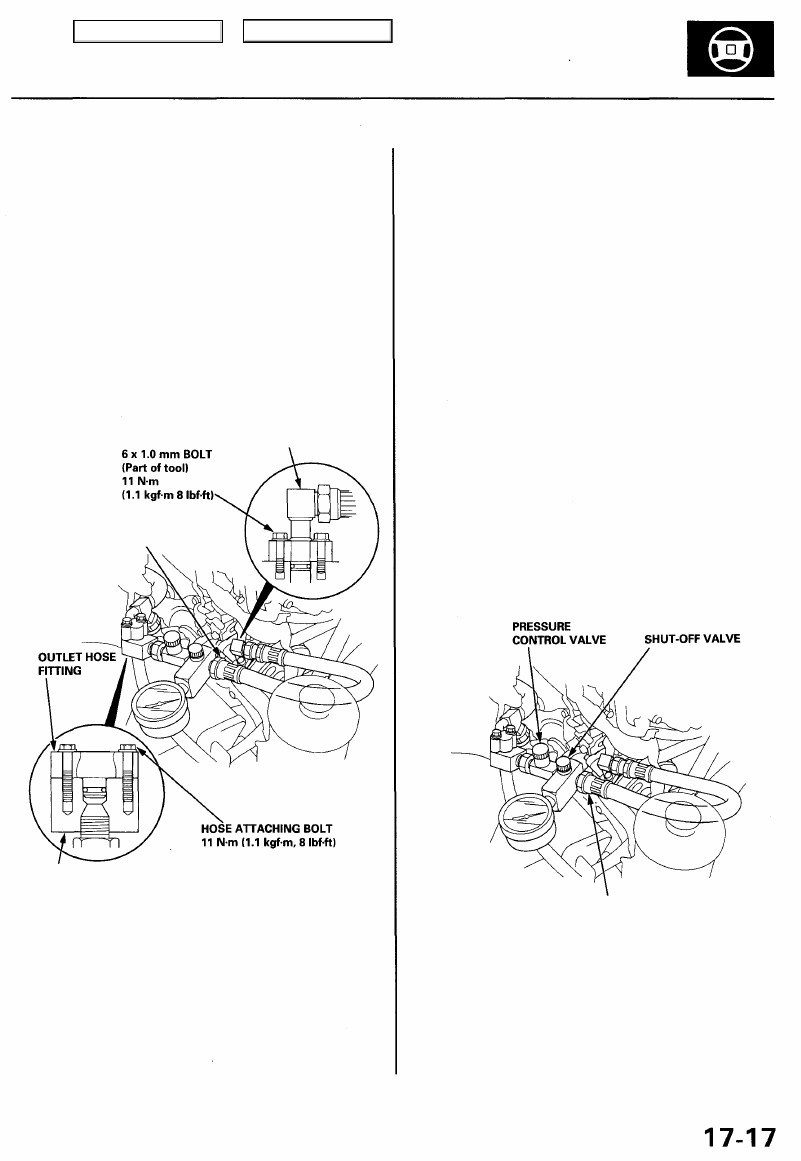

Pump Pressure Check

Check the fluid pressure as follows to determine
whether the trouble is in the pump or gearbox.

NOTE: First check the power steering fluid level and
pump belt tension.

CAUTION: Carefully disconnect the high-pressure hose
so the power steering fluid does not leak on the frame
and other parts.

1. Remove the air cleaner (ACL).

2. Disconnect the outlet hose from the pump outlet fit-

ting, and install the P/S joint adapter (pump) on the

pump outlet.

P/S JOINT ADAPTER (PUMP)

07GAK-SE00112

P/S PRESSURE
GAUGE

07406-0010001

P/S JOINT ADAPTER (HOSE)

07GAK-SE00120

3. Connect the P/S joint adapter (pump) to the power

steering pressure gauge, then connect the outlet

hose to the adapter.

4. Connect the power steering pressure gauge to the

adapter.

5. Open the shut-off valve fully.

6. Open the pressure control valve fully.

P/S PRESSURE GAUGE

07406-0010001

7. Start the engine and let it idle.

8. Turn the steering wheel from lock-to-lock several

times to warm the fluid to operating temperature.

9. Measure steady-state fluid pressure while idling

with the shut-off valve fully open. If the pump is in
good condition, the gauge should read less than

1500 kPa (15 kgf/cm

2

, 213 psi).

If it reads high, check the feed line or valve body
unit.

10. Close the pressure control valve, then close the shut-

off valve gradually until the pressure gauge needle
is stable. Read the pressure.

11. Immediately open the pressure control valve fully.

CAUTION: Do not keep the pressure control valve
closed more than 5 seconds or the pump could be
damaged by over-heating.

If the pump is in good condition, the gauge should
read at least 7,800 - 8,800 kPa (80 - 90 kgf/cm

2

, 1,138

- 1,280 psi). A low reading means pump output is
too low for full assist. Repair or replace the pump.

Main Menu

Table of Contents

3. Connect the cruise control switches connector, the

radio remote switch connector, and the horn con-
nector.

4. Install the driver's airbag assembly, and confirm

proper system operation (see

section 24

).

5. Check the horn, the cruise control switches and the

radio remote switch for proper operation.

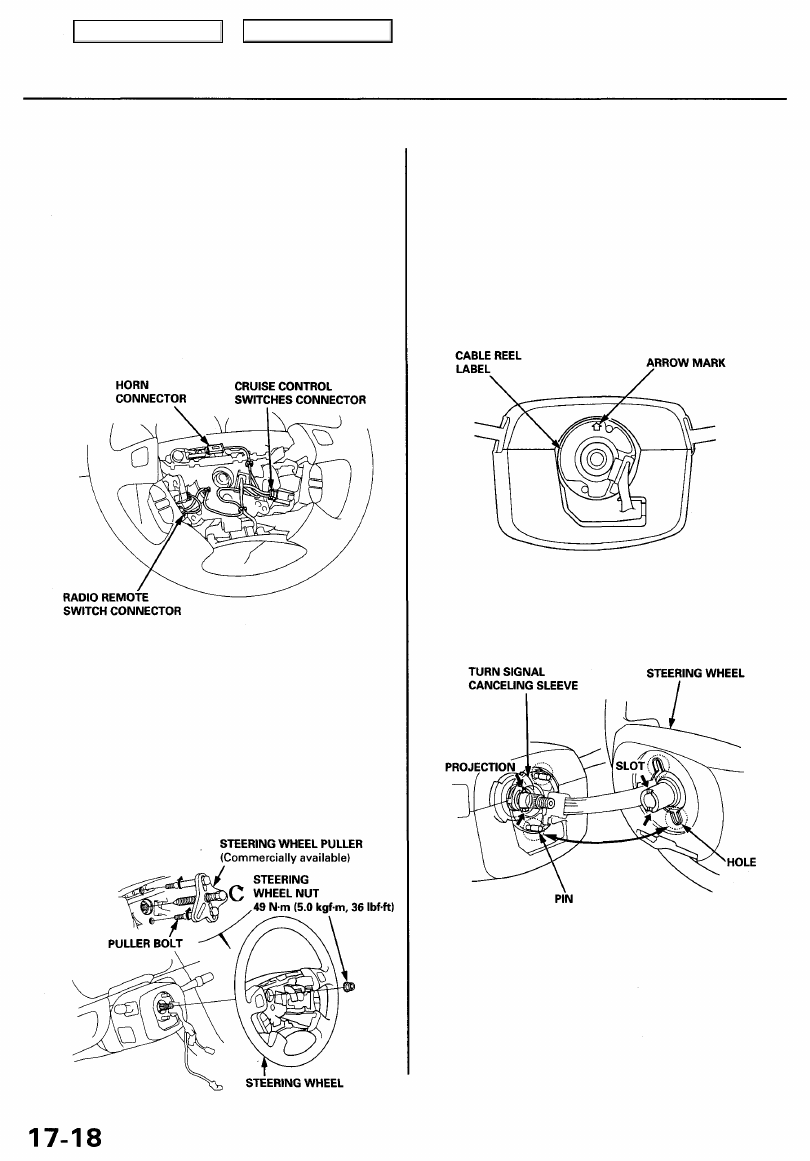

3. Remove the steering wheel nut.
4. Remove the steering wheel with a steering wheel

puller.

CAUTION:

• Do not tap on the steering wheel or the steering

column shaft when removing the steering wheel.

• If you thread the puller bolts into the wheel hub

more than five threads, the bolts will hit the
steering wheel lower cover and damage it. To
prevent this, install a pair of jam nuts five

threads up on each puller bolt.

2. Install the steering wheel with the steering wheel

nut.

NOTE: Be sure the steering wheel shaft engages

with the cable reel and canceling sleeve.

Removal

SRS components are located in this area. Review the
SRS component locations, precautions, and procedures
in the SRS (

section 24

) before performing repairs or ser-

vice.

NOTE: Before removing the steering wheel, align the

front wheels straight ahead.

1. Remove the driver's airbag assembly from the steer-

ing wheel (see

section 24

).

2. Disconnect the horn connector, cruise control

switches connector and radio remote switch connec-

tor.

Installation

CAUTION: Do not tap on the steering wheel or steering
column shaft when installing the steering wheel.

NOTE: Before installing the steering wheel, align the

front wheels straight ahead.

1. Before installing the steering wheel, center the

cable reel. Do this by first rotating the cable reel
clockwise until it stops. Then rotate it counterclock-
wise about two turns. The arrow mark on the cable

reel label should point straight up.

Steering Wheel
