1. Remove the mainshaft and countershaft speed sen-

sors from the transmission housing.

2. Remove the 16 bolts securing the transmission

housing with the transmission hanger, harness

clamp bracket, and speed sensor connector bracket.

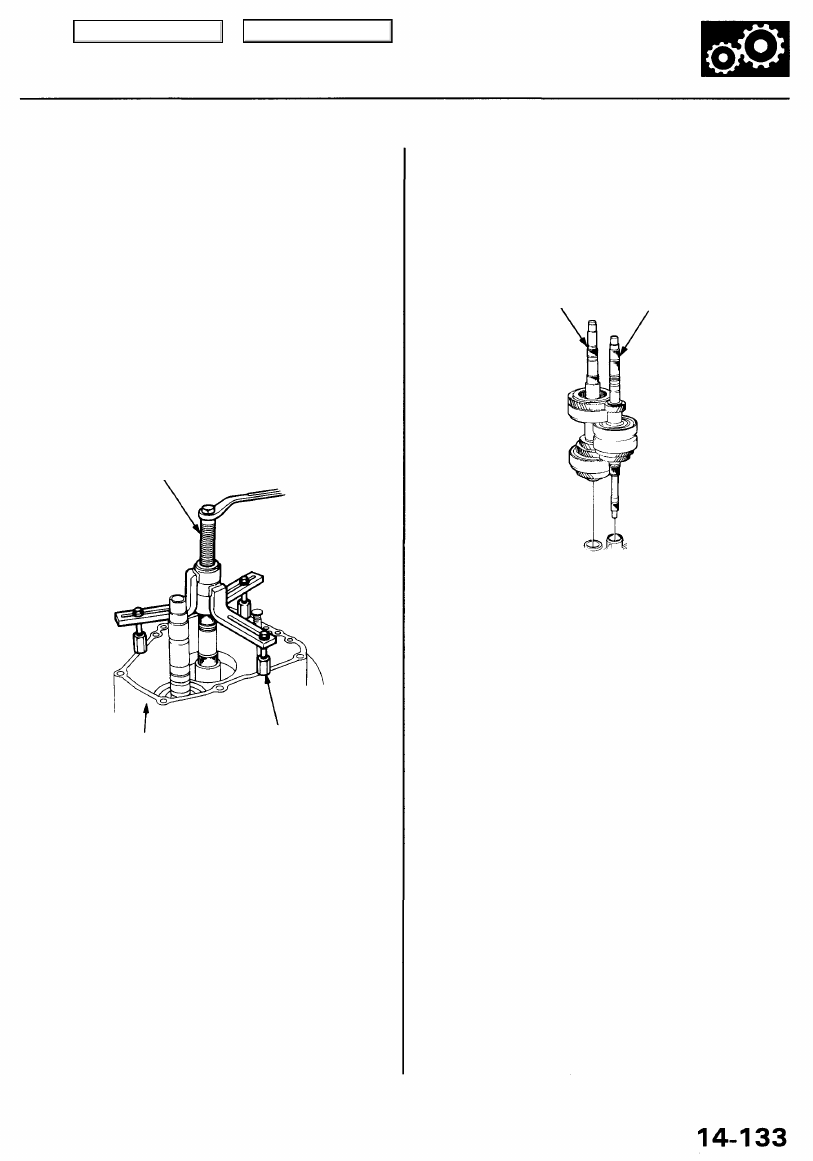

3. Install the special tools on the transmission hous-

ing, then remove the housing as shown.

CAUTION: Make sure you remove the mainshaft and
countershaft speed sensors before removing the
transmission housing from the torque converter
housing.

HOUSING PULLER

07HAC - PK4010A

TRANSMISSION

HOUSING

HOUSING PULLER
EXTENSION BOLTS

07MAC - PY40100

(3 Required)

4. Remove the mainshaft sub-assembly and counter-

shaft sub-assembly together.

NOTE: Remove the shafts carefully to avoid dam-

aging the regulator valve body.

COUNTERSHAFT
SUB-ASSEMBLY

MAINSHAFT
SUB-ASSEMBLY

5. Remove the secondary driven gear shaft assembly.

Main Menu

Table of Contents

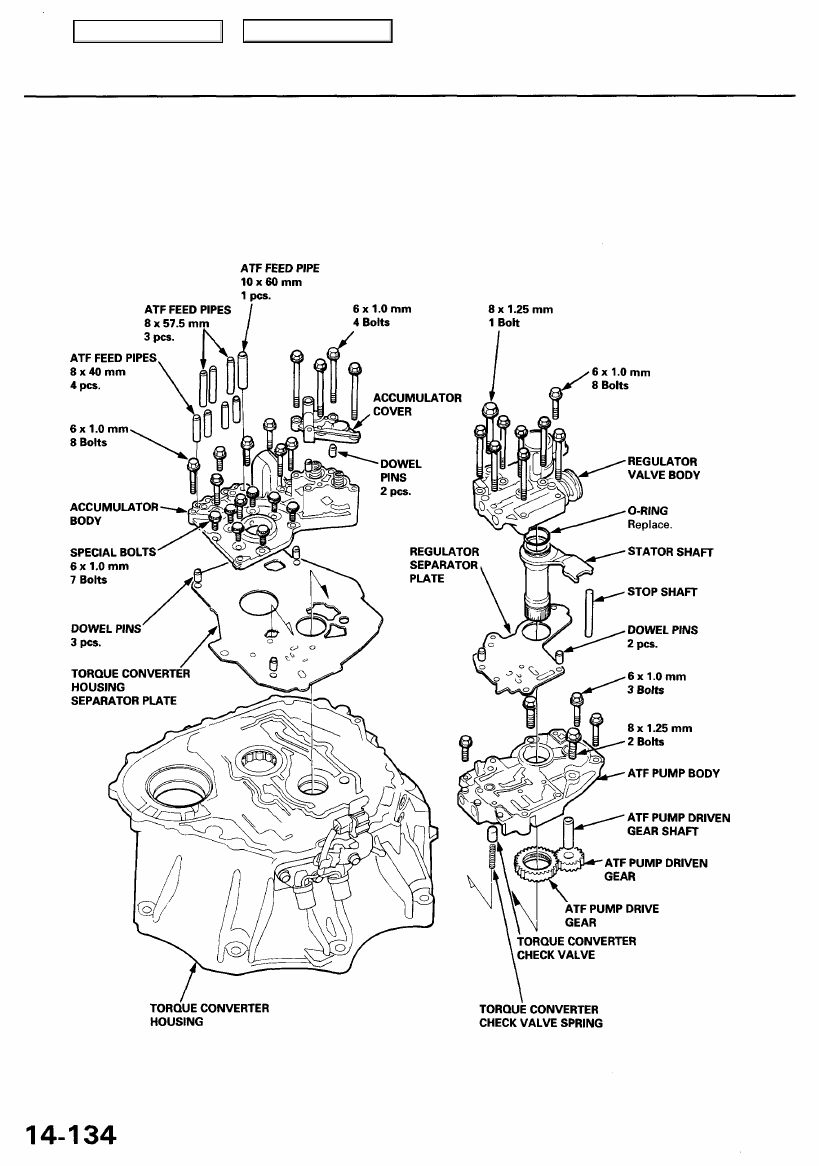

Torque Converter Housing/Valve Body

Removal

NOTE:
• Clean all parts thoroughly in solvent or carburetor cleaner, and dry with compressed air.
• Blow out all passages.
• When removing the valve body from the torque converter housing, replace the O-ring.

Main Menu

Table of Contents

1. Remove the eight 6 mm bolts and one 8 mm bolt

securing the regulator valve body, then remove the

regulator valve body.

2. Remove the Stator shaft, stop shaft, and regulator

separator plate.

3. Remove the three 6 mm bolts and two 8 mm bolts

securing the ATP pump body, then remove the ATP

pump body.

4. Remove the ATP pump driven gear shaft, ATP pump

gears, torque converter check valve, and spring.

5. Remove the four bolts securing the accumulator

cover, then remove the accumulator cover.

NOTE: The accumulator cover is spring loaded. To
prevent stripping the threads in the torque converter
housing, press down on the accumulator cover

while unscrewing the bolts in a crisscross pattern.

6. Remove the eight ATP feed pipes from the accumu-

lator body.

7. Remove the eight 6 mm bolts and seven 6 mm spe-

cial bolts securing the accumulator body, then

remove the accumulator body.

8. Remove the torque converter housing separator

plate with three dowel pins.

Main Menu

Table of Contents

Valve Body

Repair

NOTE: This repair is only necessary if one or more of

the valves in a valve body do not slide smoothly in their

bores. You may use this procedure to free the valves in

the valve bodies.

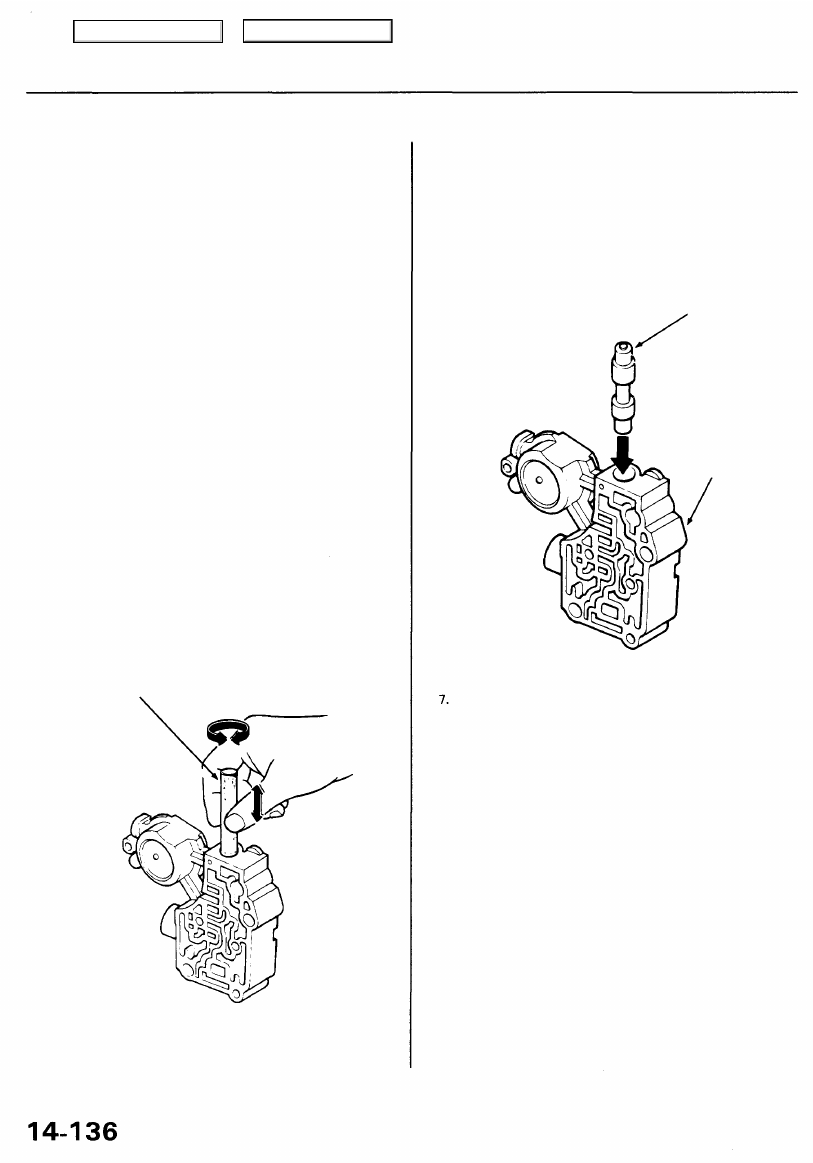

1. Soak a sheet of #600 abrasive paper in ATP for

about 30 minutes.

2. Carefully tap the valve body so the sticking valve

drops out of its bore.

CAUTION: It may be necessary to use a small screw-
driver to pry the valve free. Be careful not to scratch
the bore with the screwdriver.

3. Inspect the valve for any scuff marks. Use the ATF-

soaked #600 paper to polish off any burrs that are
on the valve, then wash the valve in solvent and dry
it with compressed air.

4. Roll up half a sheet of ATF-soaked #600 paper and

insert it in the valve bore of the sticking valve.

Twist the paper slightly, so that it unrolls and fits
the bore tightly, then polish the bore by twisting the

paper as you push it in and out.

CAUTION: The valve body is aluminum and doesn't
require much polishing to remove any burrs.

ATF-soaked
#600 abrasive
paper

5. Remove the #600 paper. Thoroughly wash the entire

valve body in solvent, then dry it with compressed
air.

6. Coat the valve with ATP, then drop it into its bore. It

should drop to the bottom of the bore under its own
weight. If not, repeat step 4, then retest. If the valve
still sticks, replace the valve body.

VALVE

VALVE

BODY

Remove the valve, and thoroughly clean it and the

valve body with solvent. Dry all parts with com-

pressed air, then reassemble using ATP as a lubricant.
