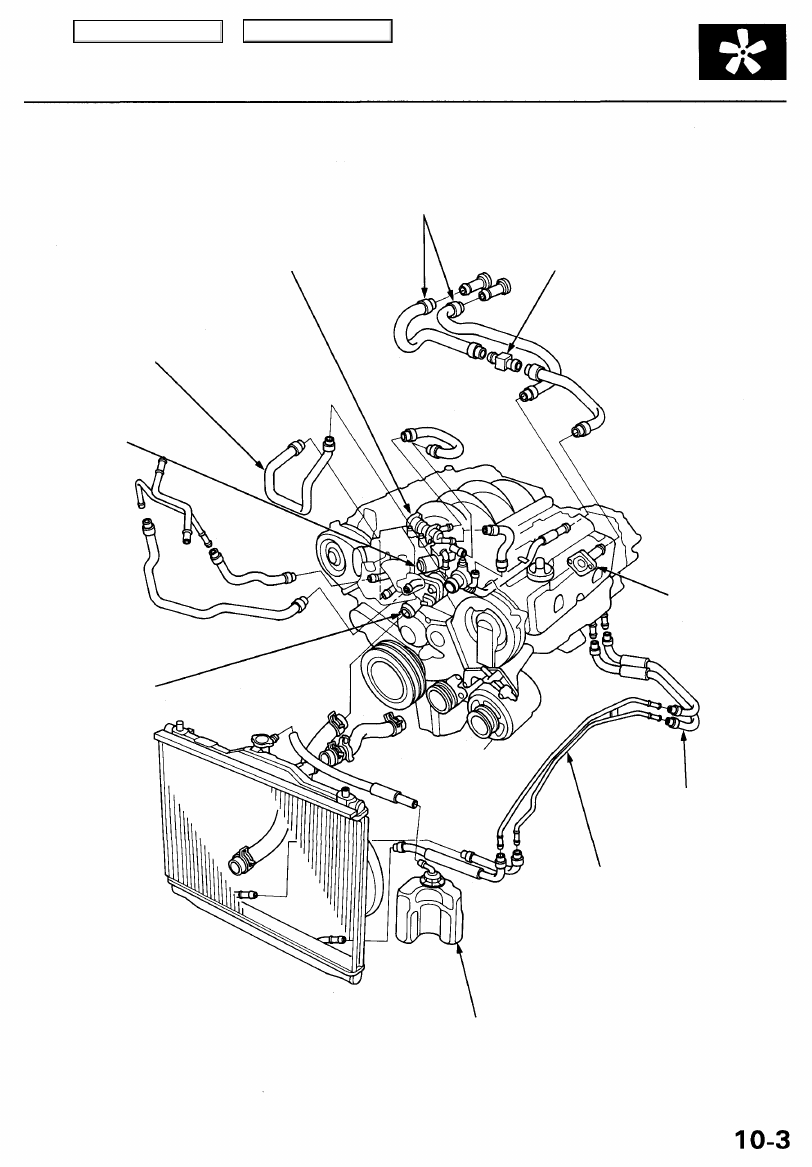

Engine Hose Connections:

HEATER
HOSES

FAST IDLE THERMO

VALVE

HEATER

VALVE

WATER BYPASS

HOSES

IDLE AIR
CONTROL
VALVE

THERMOSTAT

HOUSING

REAR WATER
OUTLET

ATF COOLER
HOSES

Refer to

section 14

when installing.

ATF COOLER
LINES

COOLANT
RESERVOIR

Main Menu

Table of Contents

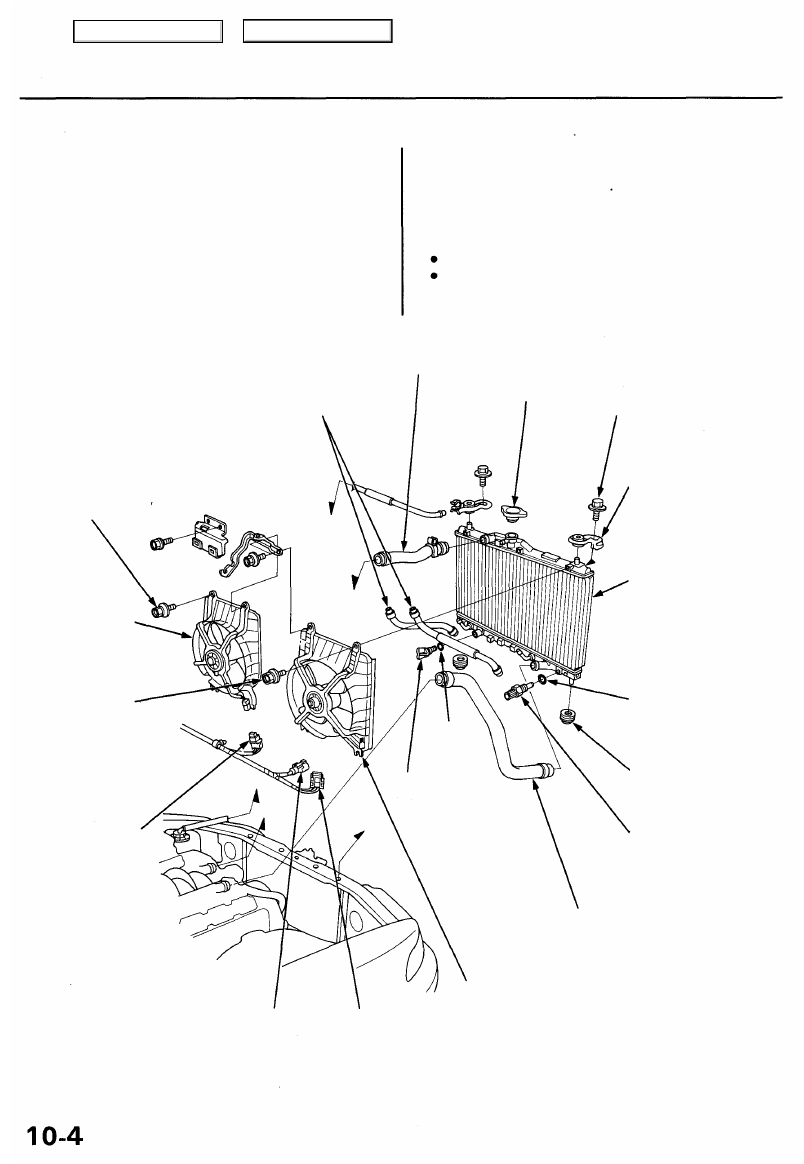

Radiator

Replacement

1. Drain the engine coolant.

2. Remove the upper and lower radiator hoses and ATF

cooler hoses.

3. Disconnect the fan motor connectors and radiator fan

control sensor connector.

4. Remove the radiator upper brackets, then pull up

the radiator.

5. Remove the fan shroud assemblies and other parts

from the radiator.

Install the radiator in the reverse order of removal.

NOTE:

Set the upper and lower cushions securely.

Fill the radiator with engine coolant and bleed the air.

6 x 1.0 mm
9 N-m (0.9 kgf-m,

7 Ibf-ft)

CONDENSER
FAN SHROUD

6 x 1.0 mm
7 N-m (0.7 kgf-m,
5 Ibf-ft)

FAN MOTOR

CONNECTOR

ATF COOLER

HOSES
Refer to

section 14

when installing.

UPPER RADIATOR
HOSE

RADIATOR
CAP

UPPER BRACKET

AND CUSHION

RADIATOR

O-RING
Replace.

LOWER
CUSHION

RADIATOR FAN
CONTROL SENSOR
27 N-m (2.8 kgf-m,
20 Ibf-ft)

LOWER RADIATOR
HOSE

RADIATOR FAN
SHROUD

RADIATOR FAN
CONTROL SENSOR
CONNECTOR

FAN MOTOR
CONNECTOR

DRAIN
PLUG

O-RING
Replace.

6 x 1.0 mm
9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

Main Menu

Table of Contents

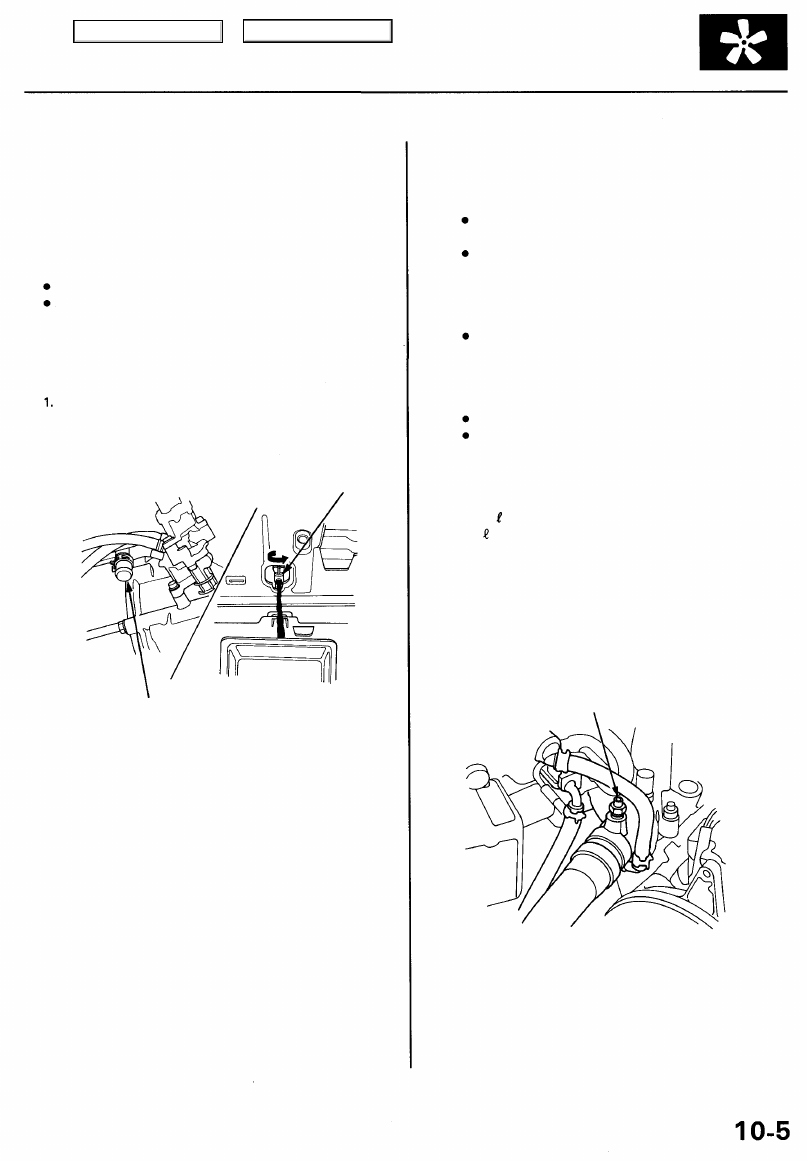

Engine Coolant Refilling and Bleeding

'96 -00 models:

CAUTION: When pouring engine coolant, be sure to
shut the relay box lid and not to let coolant spill on the
electrical parts or the paint. If any coolant spills, rinse it
off immediately.

NOTE:

Perform this procedure when the engine is cool.
Before replacing the coolant, turn the ignition ON (II),
slowly turn the climate control temperature knob to
90°, and turn off the ignition. This will allow the
coolant in the heater to drain out with the rest of the
system.

When the radiator is cool, remove the radiator cap.

Loosen the drain plug, and drain the coolant.

DRAIN
PLUG

DRAIN CAP

2. Remove the drain cap from the coolant drain pipe

to drain the block.

3. Put the drain cap back in place, then reinstall the

clip on the drain cap securely.

4. Tighten the radiator drain plug securely.

5. Remove, drain and reinstall the reservoir. Fill the

tank halfway to the MAX mark with water, then up
to the MAX mark with antifreeze.

6. Mix the recommended antifreeze with an equal

amount of water in a clean container.

NOTE:

Always use only genuine Honda antifreeze/
coolant.

For best corrosion protection, the coolant con-

centration must be maintained year-round at
50% minimum. Coolant concentrations less than

50% may not provide sufficient protection
against corrosion or freezing.
Coolant concentrations greater than 60% will
impair cooling efficiency and are not recom-
mended.

CAUTION:

Do not mix different brands of antifreeze/coolants.
Do not use additional rust inhibitors or anti-rust
products; they may not be compatible with the
coolant.

Engine Coolant Refill Capacity [Including reservoir

(0.65 (0.69 US qt, 0.57 Imp qt))]:

6.1 (6.4 US qt, 5.4 Imp qt)

7. Remove the engine cover (see page

5-3

).

8. Loosen the air bleed bolt in the water passage, then

fill the radiator to the bottom of the filler neck with
the coolant mixture. Tighten the bleed bolt as soon

as coolant starts to run out in a steady stream with-
out bubbles.

9. With the radiator cap off, start the engine and let it

run until it is warmed up (radiator fan comes on at
least twice). Then, if necessary, add more coolant mix

to bring the level back up to the bottom of the filler

neck.

10. Put the radiator cap on tightly, then run the engine

again and check for leaks.

BLEED BOLT
9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

Main Menu

Table of Contents

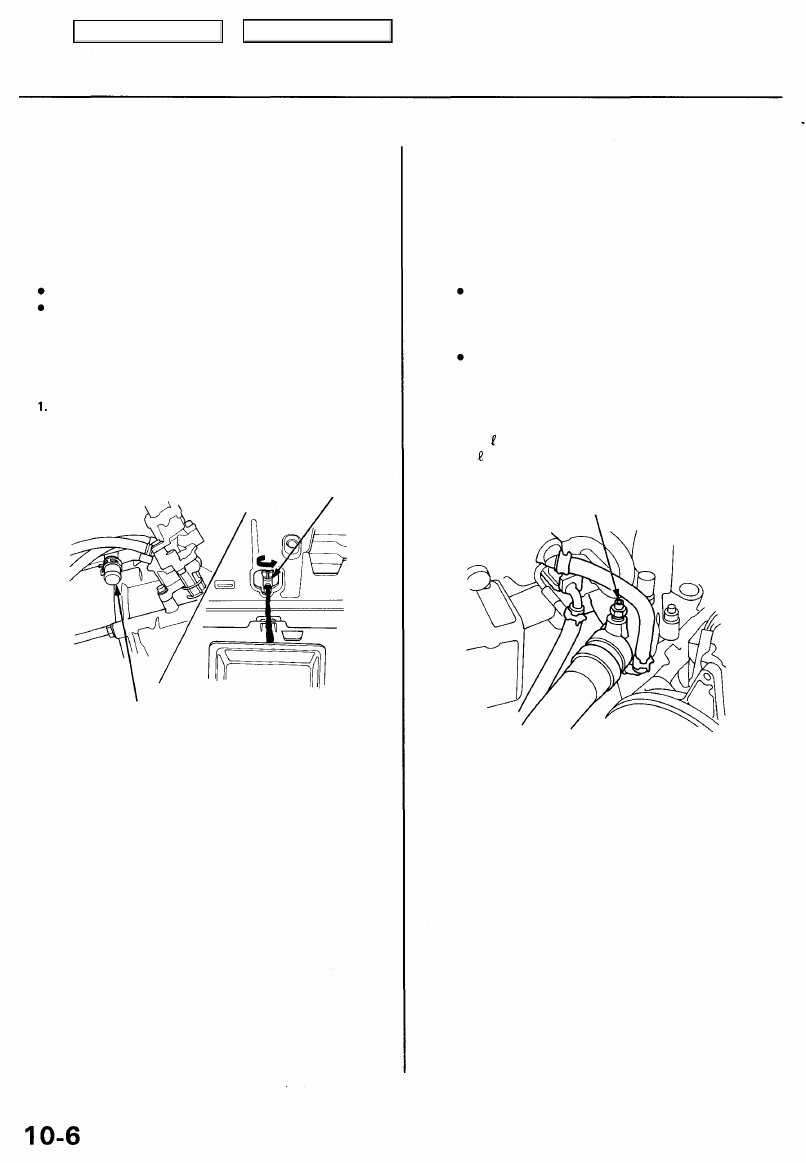

Radiator

Engine Coolant Refilling and Bleeding

'01 model:

CAUTION: When pouring engine coolant, be sure to
shut the relay box lid and not to let coolant spill on the
electrical parts or the paint. If any coolant spills, rinse it
off immediately.

NOTE:

Perform this procedure when the engine is cool.
Before replacing the coolant, turn the ignition ON (II),

slowly turn the climate control temperature knob to
90°, and turn off the ignition. This will allow the
coolant in the heater to drain out with the rest of the
system.

When the radiator is cool, remove the radiator cap.

Loosen the drain plug, and drain the coolant.

DRAIN
PLUG

DRAIN CAP

2. Remove the drain cap from the coolant drain pipe

to drain the block.

3. Put the drain cap back in place, then reinstall the

clip on the drain cap securely.

4. Tighten the radiator drain plug securely.

5. Remove, drain and reinstall the coolant reservoir.

Fill the tank to the MAX mark with Honda All
Season Antifreeze/Coolant Type 2.

6. Remove the engine cover (see page

5-3

).

7. Loosen the air bleed bolt in the thermostat housing,

then pour Honda All Season Antifreeze/Coolant
Type 2 into the radiator to the bottom of the filler

neck. Do not let coolant spill on any electrical parts

or the paint. If any coolant spills, rinse it off immedi-
ately.

NOTE:

Always use Honda All Season Antifreeze/Coolant
Type 2. Using a non-Honda coolant can result in
corrosion, causing the cooling system to mal-
function or fail.

Honda All Season Antifreeze/Coolant Type 2 is a
mixture of 50% antifreeze and 50% water. Pre-
mixing is not required.

8. Tighten the bleed bolt as soon as coolant starts to

run out in a steady stream.

9. With the radiator cap off, start the engine and let it

run until warmed up (radiator fan comes on at least

twice). Then, if necessary, add more genuine Honda
All Season Antifreeze/Coolant Type 2 to bring the

level back up to the bottom of the filler neck.

10. Put the radiator cap on tightly, then run the engine

again and check for leaks.

Engine Coolant Refill Capacity [Including reservoir

(0.65 (0.69 US qt, 0.57 Imp qt))]:

6.1 (6.4 US qt, 5.4 Imp qt)

BLEED BOLT

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
