Cruise Control

Control Unit Input Test (cont'd)

Cavity Wire

Test condition

Test: Desired result

Possible cause if result is not obtained

3

13

7

6

14

12

2

5

10

9

11

1

BLK

LT GRN

LT GRN/BLK

LT GRN/RED

PNK

BLU/WHT

GRY

GRN/WHT

BLU/YEL

BRN

BRN/BLK

BRN/WHT

Under all conditions

Ignition switch ON (II) and
main switch ON

Resume button pushed

Cancel button pushed

Set button pushed

Cancel button pushed

Shift lever in , or

Ignition switch ON (II), and
main switch ON; raise the
front of the vehicle, and rotate
one wheel slowly while
holding the other wheel.

Ignition switch ON (II), main
switch ON; brake pedal
pressed, then released

Brake pedal pressed then
released

Ignition switch ON (II)

Under all conditions

Under all conditions

Under all conditions

Check for continuity to ground:

There should be continuity.

Check for voltage to ground:

There should be battery voltage.

Check for voltage to ground:

There should be battery voltage.
When testing terminal No. 7, there

should be no voltage on terminal No. 6.

Check for voltage to ground:

There should be battery voltage.
When testing terminal No. 7, there

should be voltage on terminal No. 6.

Check for voltage to ground:
There should be battery voltage.
When testing terminal No. 6, there
should be no voltage on terminal No. 7.

Check for voltage to ground:
There should be battery voltage.
When testing terminal No. 6, there
should be voltage on terminal No. 7.

Check for continuity to ground:
There should be continuity.
NOTE: There should be no continuity
when the shift lever is in other positions.

Check for voltage between the

BLU/ WHT and BLK terminals:

There should be cycle 0 - 5 V or

battery voltage.

Check for voltage to ground:

There should be 0 V with the pedal

pressed, and battery voltage with

the pedal released.

Check for voltage to ground:
There should be battery voltage with
the pedal pressed, and 0 V with the
pedal released.

Attach to ground:
The cruise light in the gauge assembly
should come on.

Check for resistance to ground:
There should be 80 -120

Check for resistance to ground:
There should be 70 -110

Check for resistance to ground:
There should be 40 - 60

• Poor ground (G401, G402)
• An open in the wire

• Blown No. 20 (20 A) fuse in the

under-dash fuse/relay box

• Faulty main switch
• An open in the wire

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty horn relay
• Faulty set/resume/cancel switch
• Faulty cable reel
• An open in the wire
• Short between LT GRN/BLK and

LT GRN/RED wires

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty horn relay
• Faulty set/resume/cancel switch
• Faulty cable reel
• An open in the wire

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty horn relay
• Faulty set/resume/cancel switch
• Faulty cable reel
• An open in the wire
• Short between LT GRN/BLK and

LT GRN/RED wires

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty horn relay
• Faulty set/resume/cancel switch
• Faulty cable reel
• An open in the wire

• Faulty A/T gear position switch
• Poor ground (G401, G402)
• An open in the wire

• Faulty vehicle speed sensor (VSS)
• An open in the wire
• Short to ground

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty brake switch
• An open in the wire

• Blown No. 39 (15 A) fuse in the

under-hood fuse/relay box

• Faulty brake switch
• An open in the wire

• Blown bulb
• Faulty gauge circuit
• An open in the wire

• Faulty actuator solenoid
• An open in the wire

Main Menu

Table of Contents

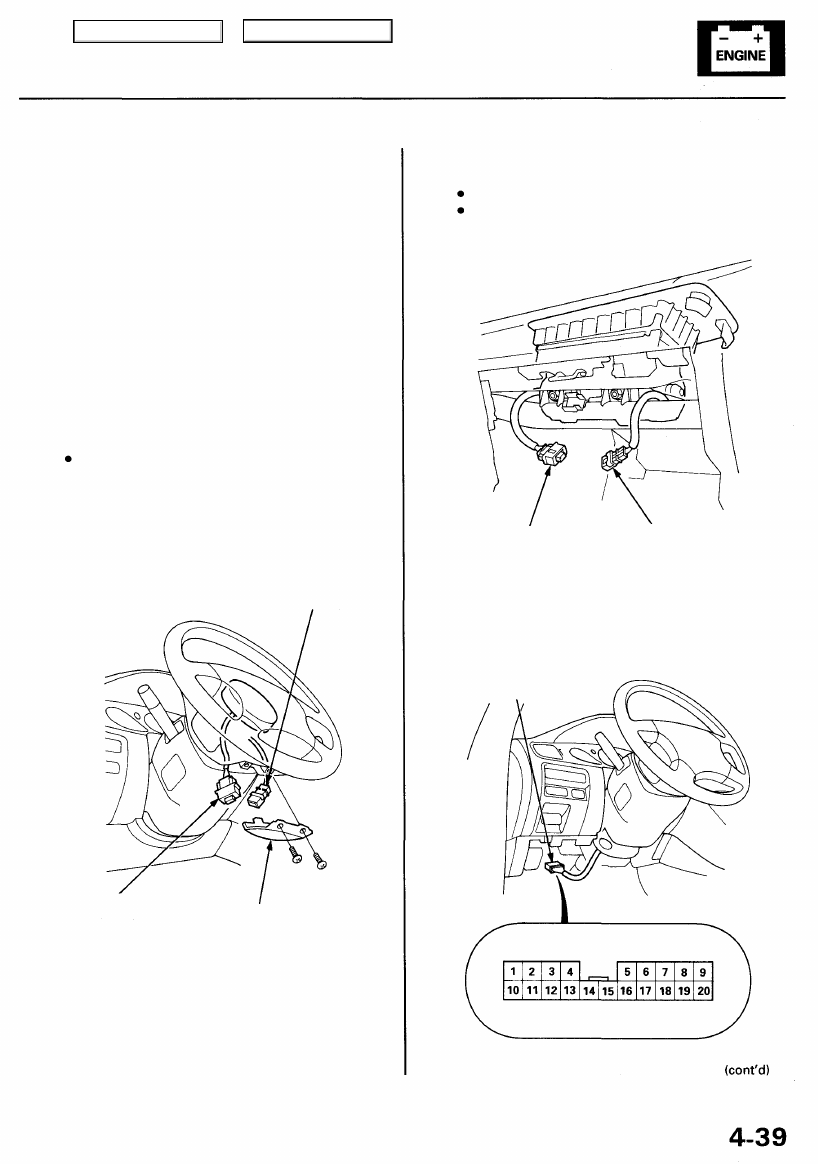

Set/Resume/Cancel Switch Test/Replacement

SRS components are located in this area. Review the SRS
component locations, precautions, and procedures in the
SRS (

section 24

) before performing repairs or service.

1. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's pre-

set buttons.

2. Disconnect the battery negative cable, then discon-

nect the positive cable, and wait at least 3 minutes.

NOTE: The PCM memory must be reset after recon-
necting the battery (see page

11-125

).

3. Disconnect the airbag connectors.

Driver's Side:

Remove the access panel from the steering wheel,

then disconnect the 2P connector between the
driver's airbag and cable reel.

CABLE REEL
CONNECTOR

DRIVER'S
AIRBAG
2P CONNECTOR

ACCESS PANEL

Front Passenger's Side:

Remove the glove box (see

section 20

).

Disconnect the front passenger's 2P connector

from the SRS main harness.

FRONT PASSENGER'S
AIRBAG
2P CONNECTOR

SRS MAIN HARNESS

4. Remove the dashboard lower cover.

5. Disconnect the combination switch 20P connector

from the main harness.

20P CONNECTOR

Wire side of
female terminals

Main Menu

Table of Contents

Cruise Control

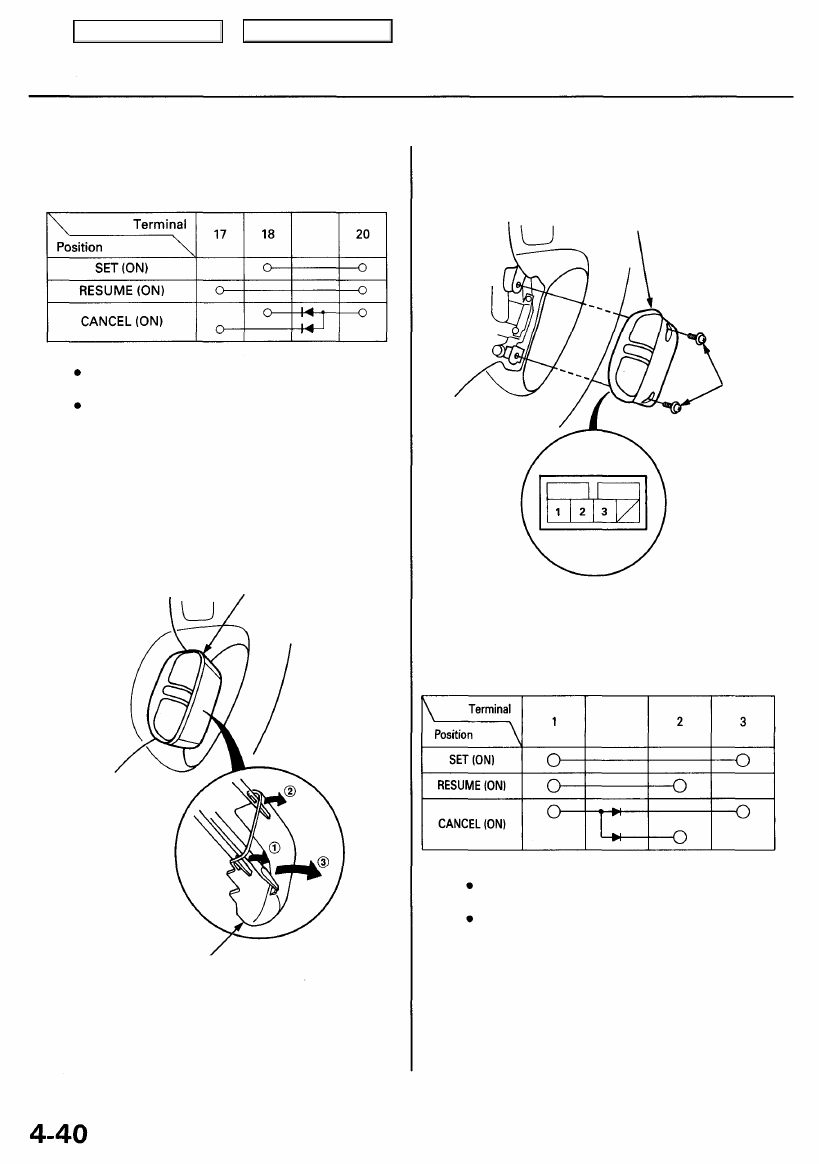

Set/Resume/Cancel Switch Test/Replacement (cont'd)

6. Check for continuity between the terminals of the

combination switch harness connector in each switch

position according to the table.

If there is continuity, and it matches the table,

the switch is OK.

If there is no continuity in any positions, go to

step 7.

7. Carefully remove the set/resume/cancel switch cover

by prying between the cover and the switch in the
sequence shown.

SET/RESUME/CANCEL
SWITCH

SET/RESUME/CANCEL
SWITCH COVER

8. Remove the two screws, and disconnect the 4P con-

nector. Then remove the switch.

SET/RESUME/CANCEL SWITCH

SCREWS

9. Check for continuity between the terminals in each

switch position according to the table.

If there is continuity, and it matches the table,
replace the cable reel.
If there is no continuity in any positions, replace

the switch.

10. If all the tests prove OK, reconnect the battery cables,

and enter the anti-theft code for the radio. Then enter

the customer's radio station presets.

Terminal side of

male terminals

Main Menu

Table of Contents

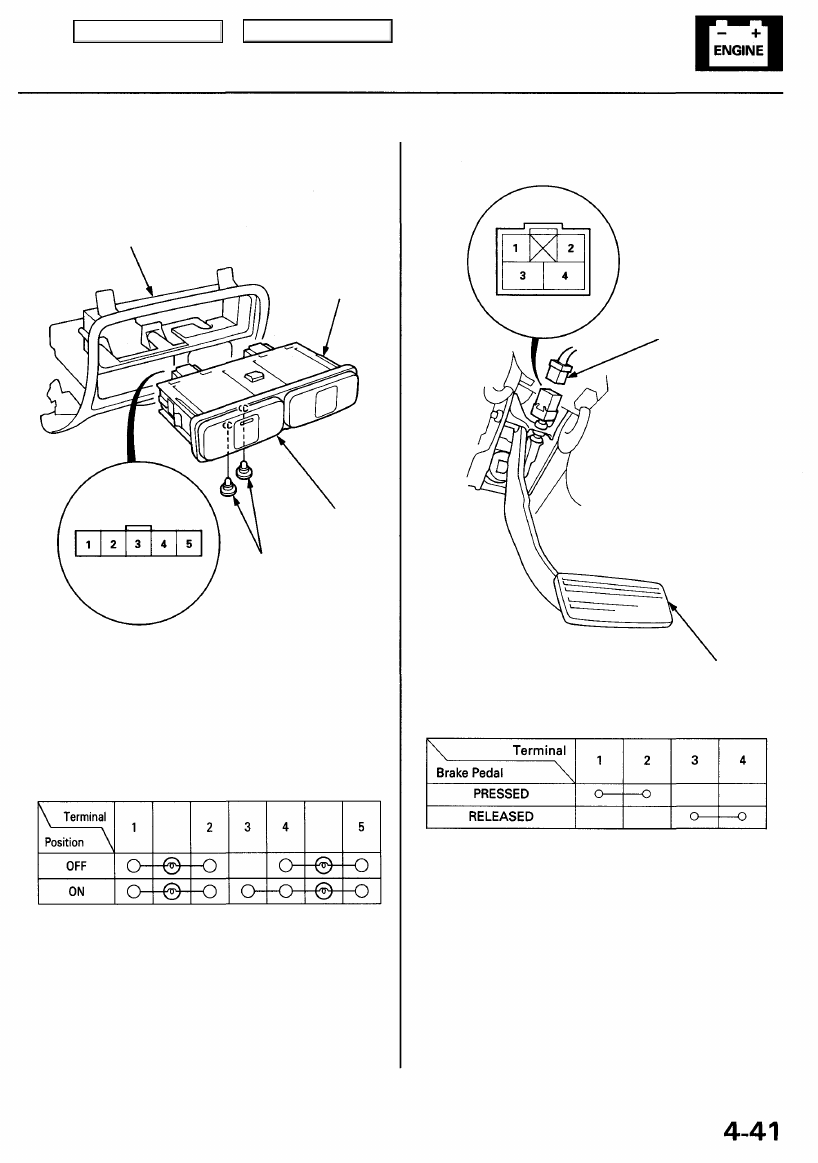

Main Switch Test

1. Remove the driver's switch panel (see

section 20

).

DRIVER'S SWITCH PANEL

TCS SWITCH

CRUISE
MAIN
SWITCH

BULBS

(0.84 W x 2)

2. Remove the TCS and cruise main switch assembly

from the driver's switch panel.

3. Check for continuity between the terminals in each

switch position according to the table.

If there is no continuity, replace the switch.

Brake Pedal Position Switch Test

1. Disconnect the 4P connector from the switch.

Terminal side of

male terminals

4P CONNECTOR

BRAKE PEDAL

2. Check for continuity between the terminals accord-

ing to the table.

3. If necessary, replace the switch or adjust pedal height

(see

section 19

).
