OnStar System ('02 Model USA)

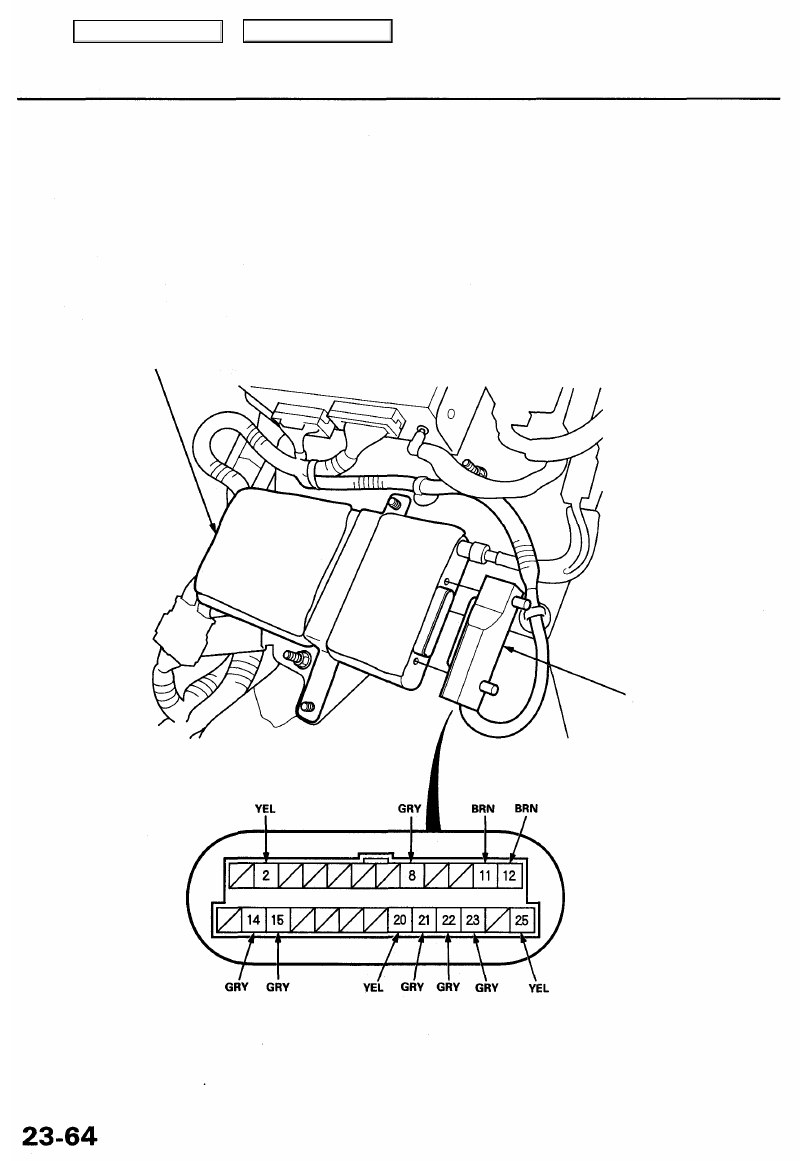

OnStar System Radio Frequency Modulator Unit Input Test

1. Remove the rear seat (Refer to the '96 - '01 3.5RL Service Manual, P/N 61SZ305, for the items not shown in this sec-

tion).

2. Disconnect the 25P connectors from the OnStar system radio frequency modulator unit.

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.

— If any test indicates a problem, find and correct the cause, then recheck the system.
— If all the input tests prove OK, the control unit must be faulty: replace it.

ONSTAR SYSTEM RADIO FREQUENCY MODULATOR UNIT

Wire side of
female terminals

25P CONNECTOR

Main Menu

Table of Contents

Disconnect the connector from the unit

Cavity Wire Test condition

Test: Desired result

Possible cause if result is not obtained

12

23

BRN

GRY

Under all conditions

Under all conditions

Check for continuity to ground:

There should be continuity.

Check for continuity to ground:
There should be continuity.

• An open in the wire

• An open in the wire

Reconnect the connectors from the unit

Cavity Wire Test condition

Test: Desired result

Possible cause if result is not obtained

22

21

25

20

15

14

11

8

2

GRY

GRY

YEL

YEL

GRY

GRY

BRN

GRY

YEL

Ignition switch in ACC

(I)

Ignition switch in ACC

(I)

Ignition switch in ACC (I)
OnStar "Emergency"
button pushed

Ignition switch in ACC (I)
OnStar "Emergency"
button pushed

Ignition switch in ACC (I)
OnStar "Emergency"
button pushed

Ignition switch in ACC (I)

OnStar "Emergency"
button pushed

Ignition switch in ACC (I)

OnStar "Emergency"
button pushed

Ignition switch in ACC (I)
OnStar "Emergency"
button pushed

Ignition switch in ACC (I)
OnStar "Emergency"
button pushed

Check for voltage to ground:
There should be about 10 V.

Check for voltage to ground:
There should be about 7 V.

Check for voltage to ground:

There should be about 6 V.

Check for voltage to ground:
There should be about 3 V.

Check for voltage to ground:
There should be 1 V or less.

Check for voltage to ground:

There should be 1 V or less.

Check for voltage to ground:
There should be about 6.6 V.

Check for voltage to ground:
There should be about 3.8 V.

Check for voltage to ground:

There should be about 0 V.

• Blown No. 56 (7.5 A) fuse in the

under-hood fuse/relay box

• An open in the wire

• Blown No. 4 (10 A) fuse in the

under-dash fuse/relay box

• An open in the wire

• An open in the wire

• An open in the wire

• An open in the wire

• An open in the wire

• Faulty OnStar button and micro-

phone

• An open in the wire

• An open in the wire

• An open in the wire

Main Menu

Table of Contents

OnStar System

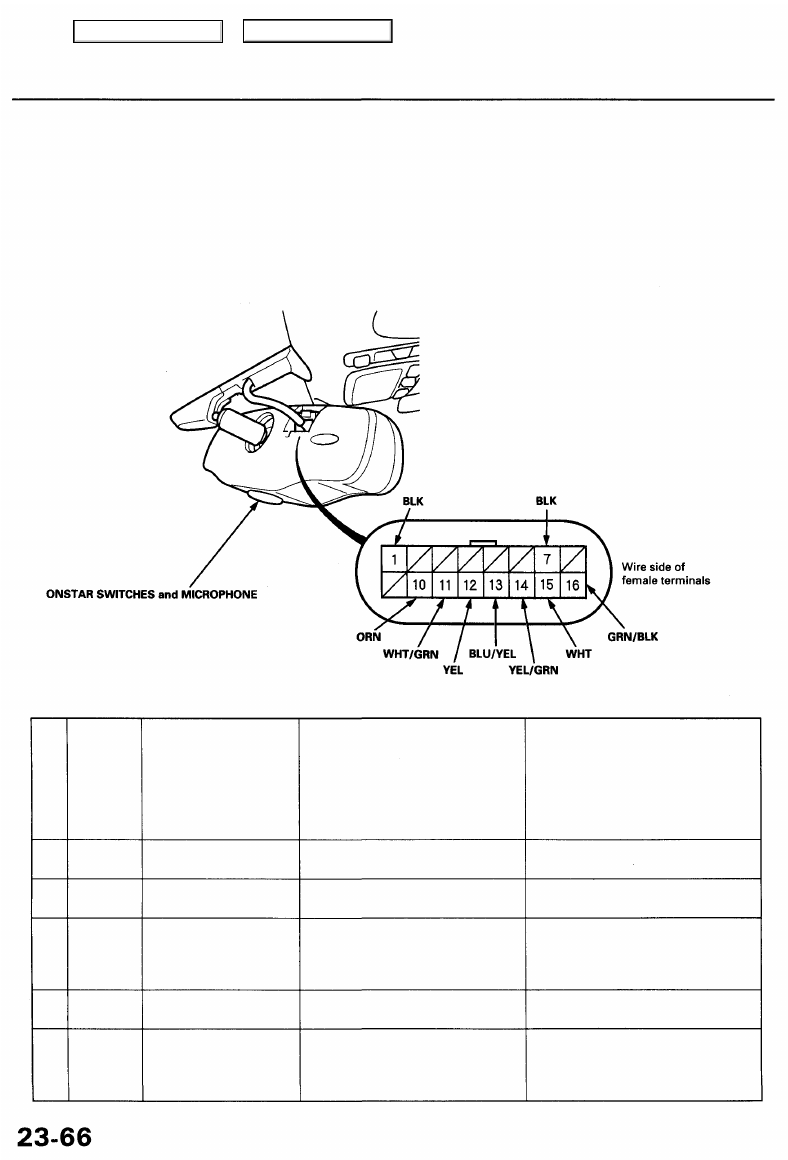

OnStar Buttons and Microphone Input Test

1. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.

— If any test indicates a problem, find and correct the cause, then recheck the system.
— If all the input tests prove OK, the switches and microphone must be faulty; replace it.

NOTE: No. 1, 12 and 16 terminals are automatic inside dimming mirror power, ground and signal lines.

Cavity Wire

Test condition

Test: Desired result

Possible cause if result is not obtained

10

11

13

14

7

15

ORN

WHT/GRN

BLU/YEL

YEL/GRN

BLK

WHT

With the ignition switch

OFF, press and hold the

"DOT" button. Turn the
ignition switch from OFF

to ACC three times and

back to ACC, then release

the "DOT" button.

Ignition switch in ACC (I)

Ignition switch in ACC (I)

Ignition switch in ACC (I)

Under all conditions

Ignition switch in ACC (I)
OnStar "DOT" button
pushed. Speak into the

microphone.

Check for voltage to ground:
There should be 4 V.

Check for voltage to ground:

There should be about 8 V.

Check for voltage to ground:
There should be about 8 V.

Check for voltage to ground:

"DOT" button pushed: 280 mV.
"OnStar" button pushed: 1 V.
"Emergency" button pushed: 1.7 V.

Check for continuity to ground:

There should be continuity.

Check for voltage to ground:
There should be about 4 V.

• An open in the wire

• An open in the wire

• An open in the wire

• An open in the wire

• An open in the wire

• An open in the wire

Main Menu

Table of Contents

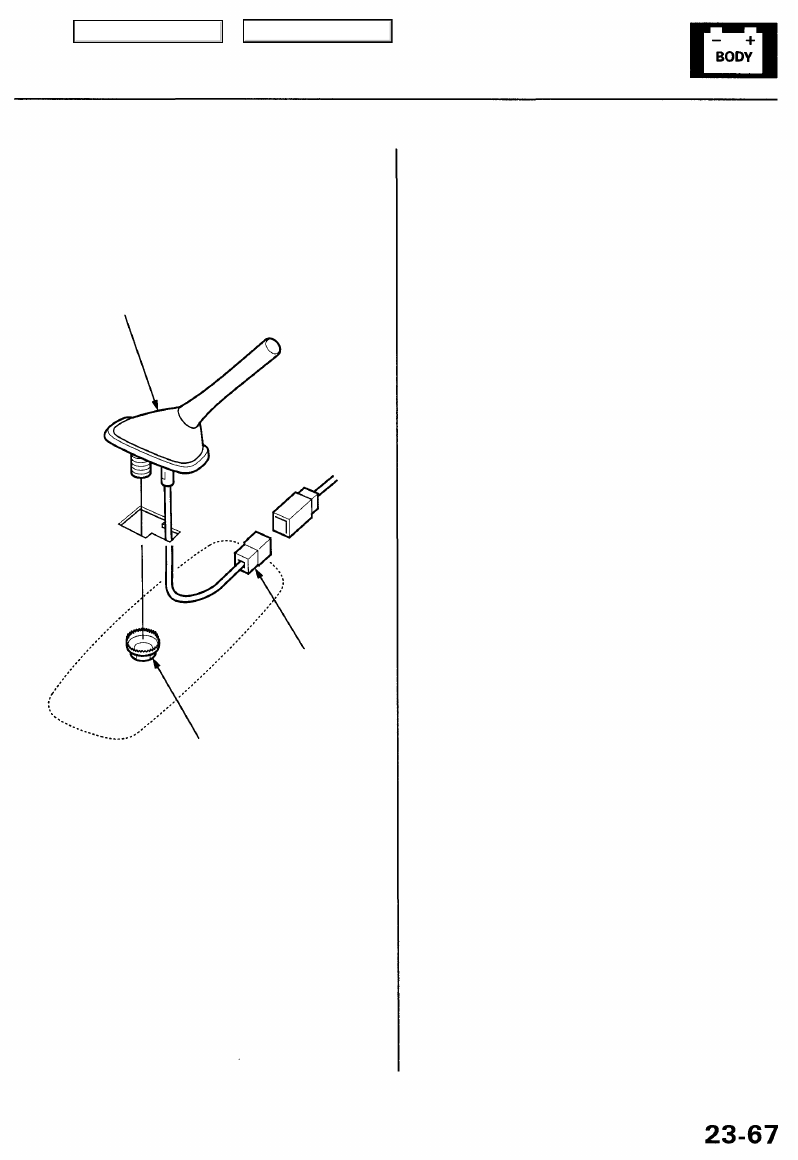

Cellular Phone Antenna Replacement

1. Remove the rear ceiling light.

2. Disconnect the connector from the antenna.

3. Remove the nut from the antenna.

CELLULAR PHONE ANTENNA

CONNECTOR

NUT
5 N-m

(0.5 kgf-m, 4 Ibf-ft)
