Неисправности в пути

349

Если не работает какое­либо прибор, от­
ключите питание всех систем и проверьте
исправность предохранителей.
Расположение  предохранителей  приве­
дено  на  крышке  блока.  Определите  рас­
положение предохранителя по его номе­
ру и номеру на крышке.

■

■

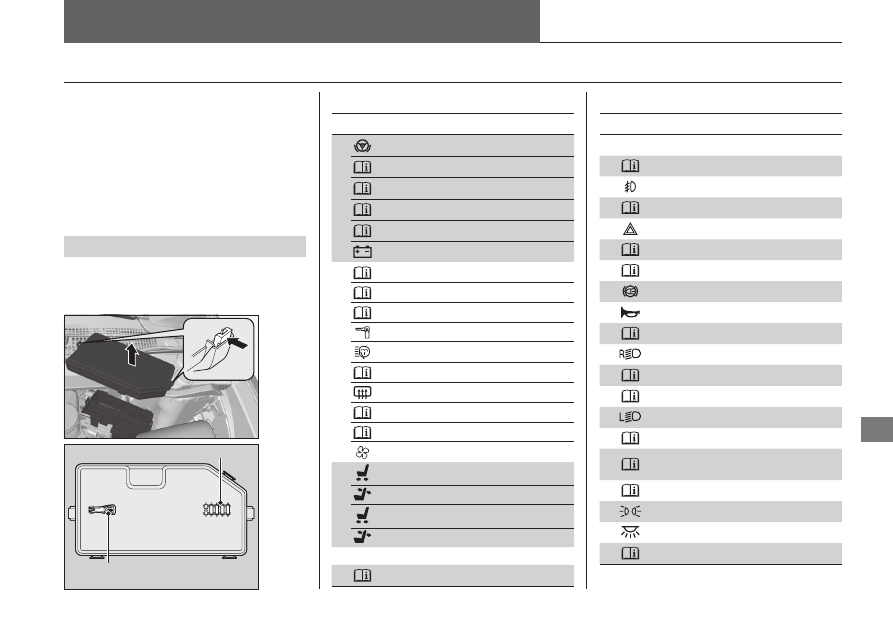

 Блок в моторном отсеке

Расположен рядом с бачком с тормозной
жидкостью. Чтобы открыть блок, нажмите
на защелки.

■

■

Защищаемые цепи

Защищаемая цепь

1

эл. усилитель рулевого упр.

70 А

эл. привод двери багаж. отд.

(40 А)

FS реле ABS/VSA

20 А

электродвигатель ABS/VSA

40 А

E­DPS

30 А

главный предохранитель

120 А

2

переключатель стартера

50 А

гл. предохранитель блока 1

60 А

гл. предохранитель блока 2

60 А

гл. предохранитель зажигания

50 А

омыватели фар

(30 А)

эл. двигатель вспом. вентилятора 30 А

обогреватель заднего стекла

40 А

эл. двигатель гл. вентилятора

30 А

главный предохранитель фар

30 А

вентилятор

40 А

3

 расстояние водит. сиденья

20 А

наклон водит. сиденья

20 А

расстояние пассажир. сиденья 20 А

наклон пассажир. сиденья

20 А

4 —

—

5

диагностика стартера

7,5 А

Защищаемая цепь

6 – 10

—

11

уровень моторного масла

7,5 А

12

противотуманные фонари

20 А

13

механизм двери багаж. отд.

(20 А)

14

сигнал аварийной остановки

10 А

15

IGP2

15 А

16

катушка зажигания

15 А

17

стоп­сигнал

10 А

18

звуковой сигнал

10 А

19

ACM

10 А

20

правая фара ближнего света

15 А

21

сцепление

7,5 А

22

привод дросселя

15 А

23

левая фара ближнего света

15 А

24

АСС

10 А

25

главный предохранитель

инжектора

15 А

26

электрооборудование прицепа (20 А)

27

малые лампы освещения

20 А

28

освещение салона

7,5 А

29

фонарь заднего хода

10 А

Расположение предохранителей

Предохранители

Запасные предохранители

Пинцет для извлечения

предохранителей

Продолжение на следующей странице



Предохранители

 

Расположение предохранителей

350

Неисправности в пути

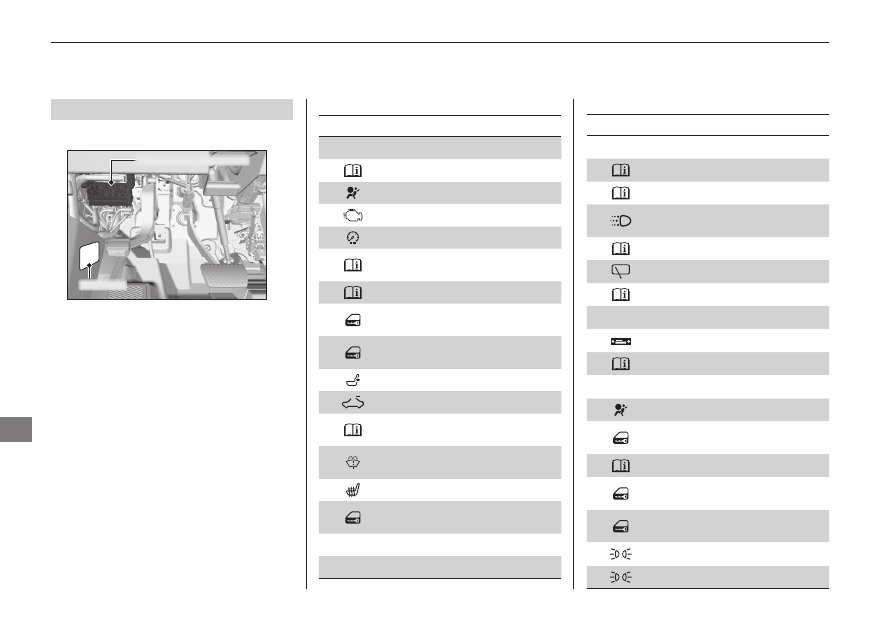

Расположен под передней панелью.

Расположение предохранителей показано
на табличке на боковой панели. Опреде­
ли те  требуемый  предохранитель  по  его
номеру и номеру на данной табличке.

■

■

Защищаемые цепи

Защищаемая цепь

1

—

—

2

генератор переменного тока 15 А

3

подушки безопасности

10 А

4

топливный насос

15 А

5

бортовой компьютер

7,5 А

6

дополнительное

оборудование

7,5 А

7

VB SOL

10 А

8

привод замка правой

передней двери (отпирание)

15 А

9

привод замка левой задней

двери (отпирание)

15 А

10

мотор поддержки поясницы 7,5 А

11

люк

20 А

12

электрическая розетка

(в центр. консоли)

15 А

13

главный предохранитель

омывателей

15 А

14

подогрев сидений

15 А

15

привод замка водительской

двери (отпирания)

10 А

16

—

—

—

17

—

—

—

Защищаемая цепь

18

—

—

—

19

ACC

7,5 А

20

замок для ключа ACC

7,5 А

21

дневное внешнее

освещение



7,5 А

22

кондиционер

7,5 А

 23

очиститель заднего стекла

10 А

24

ABS/VSA

7,5 А

25

—

—

—

26

усилитель аудиосистемы

20 А

27

розетка (передняя панель)

15 А

28

—

—

—

29

детектор пассажира

7,5 А

30

привод замка водительской

двери (запирание)

10 А

31

система «Smart»

10 А

32

привод замка передней

правой двери (запирание)

15 А

33

привод замка задней левой

двери (запирание)

15 А

34

малые лампы освещения

7,5 А

35

подсветка салона

7,5 А

■

■

 Блок в пассажирском салоне



 В зависимости от модификации

Блок предохранителей

Табличка

Неисправности в пути



Предохранители

 

Расположение предохранителей

351



 В зависимости от модификации

Защищаемая цепь

36

главный предохранитель

заднего стеклоочистителя

10 А

37

—

—

—

38

левая фара дальнего света

10 А

39

правая фара дальнего света 10 А

40

система контроля давления

воздуха в шинах (TPMS)



7,5 А

задний противотуманный

фонарь



7,5 А

41

замок двери

20 А

42

передний левый

стеклоподъемник

20 А

43

задний правый

стеклоподъемник

20 А

44

передний правый

стеклоподъемник

20 А

45

задний левый

стеклоподъемник

20 А

46

стеклоочистители

30 А



Предохранители

 

Проверка и замена предохранителей

352

Неисправности в пути

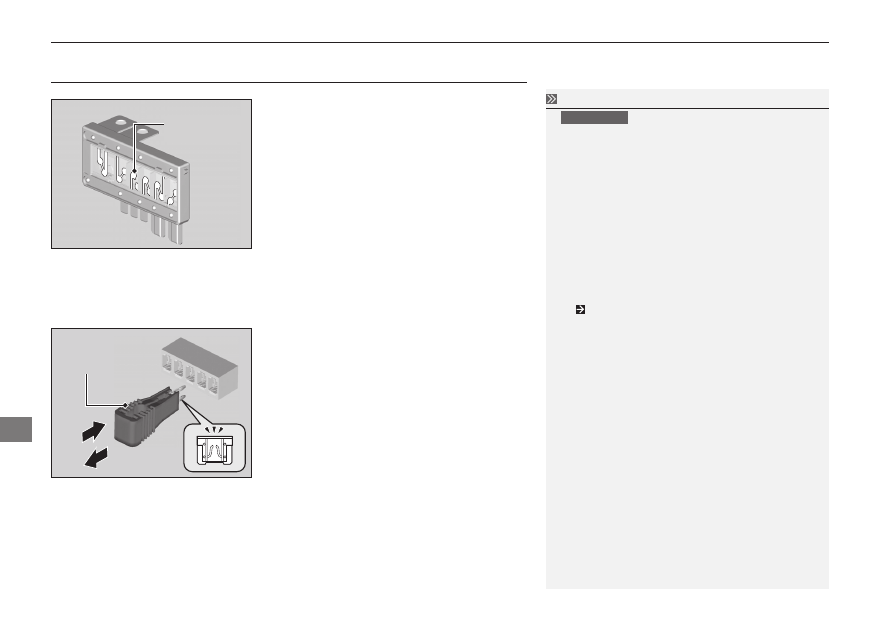

Проверка и замена предохранителей

1. Отключите  питание  всех  систем  автомо­

биля  кнопкой  запуска/остановки  двига­
теля.  Проверьте,  выключены  ли  фары  и
другие  устройства,  потребляющие  элек­
троэнергию.

2. Снимите  крышку  с  блока  предо храни­

телей.

3. Сначала проверьте большой предохра ни­

тель в моторном отсеке.



Чтобы заменить такой предохранитель,
необходима крестовая отвертка.

4. Проверьте исправность малых предохра­

нителей  в  моторном  отсеке  и  салоне
автомобиля.



При обнаружении перегоревшего пре­
до хранителя извлеките его с помощью
пинцета и замените новым.

Проверка и замена предохранителей

ПРИМЕЧАНИЕ

Если  Вы  замените  перегоревший  предохранитель
пре дохранителем  большей  силы  тока,  возрастет
риск перегрузки электрической сети.

Замените перегоревший предохранитель имею щи­
мся запасным предохранителем, если он имеет такое
же номинальное значение силы тока.

Определите номер перегоревшего предохранителя
в  таблицах  на  предыдущих  страницах  и  по  этому
номеру  определите  его  номинальную  силу  тока  в
табличке  к  соответствующему  блоку  предохрани­
телей.



Расположение предохранителей: стр. 349

Пинцет  для  извлечения  предохранителей  распо ло­
жен на крышке блока предохранителей в моторном
отсеке.

Большой

предохранитель

Пинцет для

извлечения

предохранителей

Перегоревший

предохранитель
