Неисправности в пути

331

Если не работает какое­либо электриче­
ское  оборудование,  отключите  питание
всех систем автомобиля и проверьте ис­
правность предохранителей.

■

■

Блоки в моторном отсеке

В моторном отсеке находятся два блока
предохранителей.

Расположение  предохранителей  приве­
дено  на  крышке  каждого  блока.  Опре­
делите  расположение  предохранителя
по его номеру и схеме на крышке блока
предохранителей.

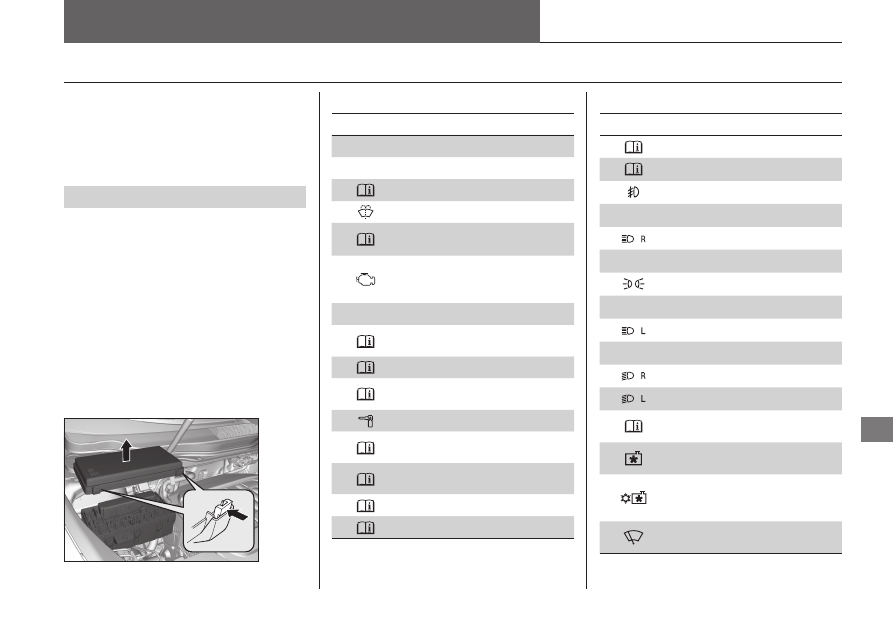

Первый блок предохранителей находится
в правом дальнем углу моторного отсека.
Чтобы открыть его, нажмите защелки.

■

■

Защищаемые цепи

Защищаемая цепь

1

—

—

—

2

—

—

—

3

генератор (клемма FR)

15 А

4

сигнал питания омывателя 1 15 А

5

сигнал питания электро­

магнитных клапанов 1

7,5 А

6

сигнал включения

электронного блока

управления (FR)

7,5 А

7

—

—

—

8

доп. предохранитель

инжектора

15 А

9

привод дросселя

15 А

10

главный предохранитель

инжектора

15 А

11

катушка зажигания

15 А

12

дневное освещение, правая

сторона

10 А

13

дневное освещение, левая

сторона

10 А

14

зажигание

20 А

15

радиоприемник

20 А

Защищаемая цепь

16

фонарь заднего хода

10 А

17

сцепление

7,5 А

18

противотуманные фонари

20 А

19

—

—

—

20

правая фара дальнего света 7,5 А

21

—

—

—

22

малые лампы освещения

10 А

 23

—

—

—

24

левая фара дальнего света 7,5 А

25

—

—

—

26

 правая фара ближнего света 10

27

левая фара ближнего света 10 А

28

датчик уровня моторного

масла

7,5 А

29

вентилятор системы

охлаждения

30 А

30

электродвигатель

вспомогательного

вентилятора

30 А

31

главный предохранитель

заднего стеклоочистителя

30 А

Расположение предохранителей

Предохранители

Продолжение на следующей странице



Предохранители

 

Расположение предохранителей

332

Неисправности в пути

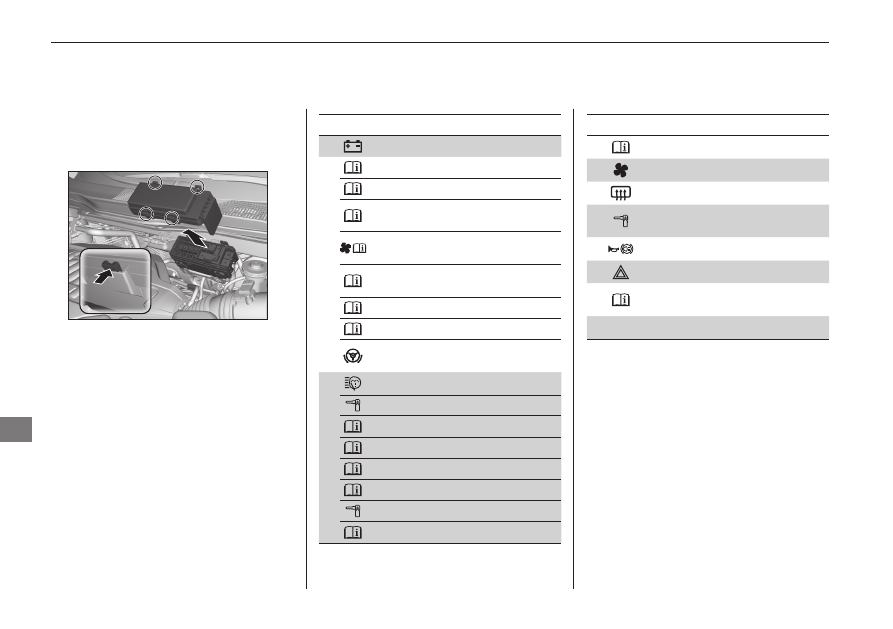

Другая коробка предохранителей распо­
ложена возле бачка с тормозной жидко­
стью. Чтобы открыть ее, нажмите четыре
защелки.

■

■

Защищаемые цепи

Защищаемая цепь

1

главный предохранитель

150 А

2

мотор VSA

40 А

FS реле VSA

20 А

стоп­сигнал/клаксон/сигнал

аварийной остановки

30 А

задний нагнетатель/система

управления аккумулятором

30 А

главный предохранитель

инжектора

40 А

задний F/B 2

60 А

AS F/B 2

60 А

электрический усилитель

рулевого управления

60 А

3

омыватели фар

30 А

главный IG1B

30 А

главный R/B

60 А

DR F/B 1

50 А

AS F/B 1

50 А

задний F/B 1

60 А

IG1A

30 А

DR F/B 2

50 А

Защищаемая цепь

4

двигатель стартера 4

30 А

5

передний нагнетатель

40 А

6

обогреватель заднего стекла 40 А

7

главный предохранитель

зажигания 1

40 А

8

стоп­сигнал и клаксон

20 А

9

сигнал аварийной остановки 15 А

10

система управления

аккумулятором

7,5 А

11

—

—

—

Неисправности в пути



Предохранители

 

Расположение предохранителей

333

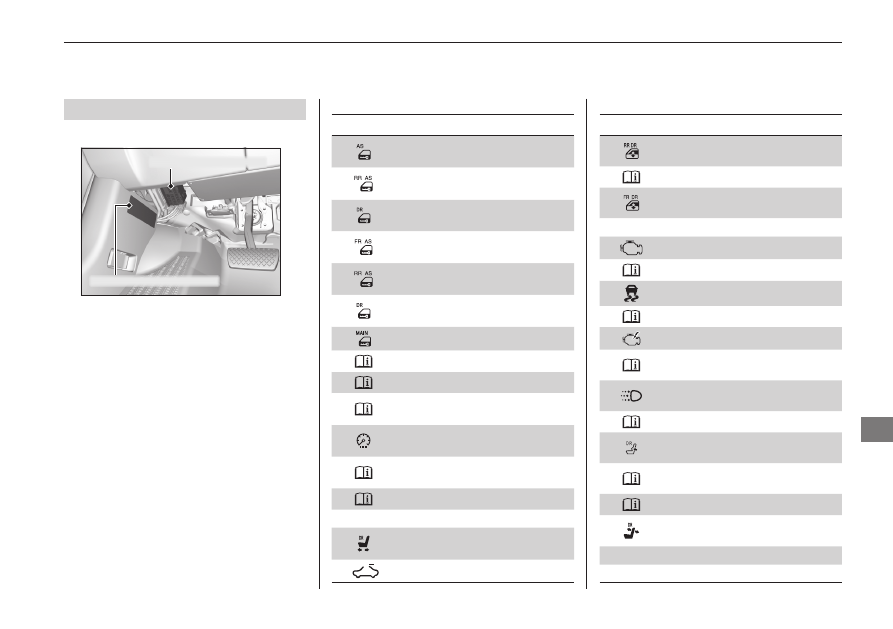

Расположен под передней панелью.

Расположение  предохранителей  показа­
но на табличке на боковой панели. Опре­
делите требуемый предохранитель по его
номеру и номеру на данной табличке.

■

■

Защищаемые цепи

Защищаемая цепь

1

привод замка передней

правой двери (запирание)

10 А

2

привод замка задней

правой двери (запирание)

7,5 А

3

привод замка задней

левой двери (запирание)

7,5 А

4

привод замка передней

правой двери (отпирание)

10 А

5

привод замка задней

правой двери (отпирание)

7,5 А

6

привод замка задней

левой двери (отпирание)

7,5 А

7

гл. замка дверей

20 А

8

система удержания на склоне 10 А

9

вынос рулевой колонки

20 А

10

сигнал питания заднего

правого блока 1

15 А

11

сигнал питания бортового

компьютера 1

7,5 А

12

сигнал питания переднего

правого блока 1

60 А

13

АСС

7,5 А

14

—

—

—

15

регулировка расстояния

водительского сиденья

20 А

16

люк

20 А

Защищаемая цепь

17

задний левый

стеклоподъемник

20 А

18

система «SMART»

10 А

19

передний левый

стеклоподъемник

20 А

20

—

—

—

21

топливный насос

20 А

22

блок AS

15 А

23

VSA

7,5 А

24

генератор (клемма AS)

7,5 А

25

STRLD

7,5 А

26

сигнал питания системы

удержания на склоне 2

7,5 А

27

сигнал питания дневного

внешнего освещения 2

7,5 А

28

замок для ключа ACC

7,5

29

регулятор поясничного

подпора водителя

7,5 А

30

выключатель освещения

салона

7,5 А

31

наклон рулевой колонки

20 А

32

наклон водительского

сиденья

20 А

33

—

—

—

34

—

—

—

■

■

Блок в салоне (слева)

Блок предохранителей

Табличка с объяснениями

Продолжение на следующей странице



Предохранители

 

Расположение предохранителей

334

Неисправности в пути

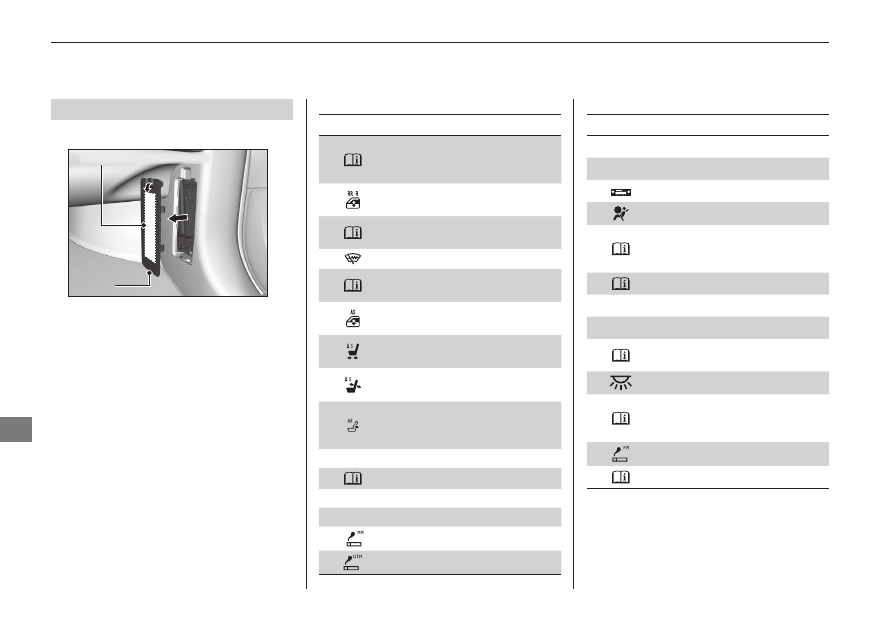

Расположен на боковой панели снизу.

Чтобы открыть, снимите крышку.
Расположение предохранителей
приведено на крышке блока.

■

■

Защищаемые цепи

Защищаемая цепь

1

электрический натяжитель

ремня безопасности

переднего пассажира



30 А

2

задний правый

стеклоподъемник

20 А

3

контрольный модуль

аксессуаров

20 А

4

—

—

5

мультимедийная система/

подогрев сидений

20 А

6

передний правый

стеклоподъемник

20 А

7

регулировка расстояния

для пассажирского сиденья

20 А

8

наклон спинки

пассажирского сиденья

20 А

9

регулятор поясничного

подпора переднего

пассажира



7,5 А

10

—

—

—

11

—

—

12

—

—

—

13

—

—

—

14

задняя розетка

20 А

15

розетка в передней консоли 20 А

Защищаемая цепь

16

—

—

—

17

—

—

—

18

усилитель аудиосистемы

30 А

19

подушки безопасности 1

10 А

20

электронный блок

управления со стороны

пассажира

7,5 А

21

SVTM4

7,5 А

22

—

—

—

 23

—

—

—

24

сигнал питания датчика

положения пассажира

7,5 А

25

подсветка салона

7,5 А

26

электрический натяжитель

ремня безопасности

водителя*

30 А

27

зажигалка

20 А

28

инвертор кондиционера



30 А

■

■

Блок в салоне (справа)

Крышка

Табличка с объяснениями



 В зависимости от модификации
