Троллейбусный подвесной зажим ЗПВ

Арматура и узлы контактной подвески трамваев и троллейбусов - часть 3

Троллейбусный подвесной зажим ЗПВ и его модификация — зажим подвесной усиленный ЗПВ-2— предназначены для крепления к подвесной системе контактного провода в сети троллейбуса. Зажим состоит из основной щечки с четырьмя отверстиями М8 и прижимной щечки с отверстиями .без резьбы, скрепляемых винтами М8Х 14 или для ЗПВ-2 специальными винтами М20Х15 (рис. 12, а, б). Основная щечка в верхней части имеет прилив с резьбовым отверстием для крепления болтом к троллейбусному подвесу. Обе щечки, изготавливаются из латуни марки ЛК80-ЗЛ. Зажим с закрепленным в нем проводом должен выдерживать боковую - нагрузку Р без бокового изгиба не менее 5000 Н. Зажим употребляется для поворота провода в точке закрепления на угол до 4 для участков, где предусмотрено движение без ограничения скорости, и до 8 на поворотах, кольцах в депо и др., где скорость ограничена до 20—15 км/ч. Зажим ЗПВ-2 обладает более прочным закреплением и в последнее время получает преимущественное применение повсеместно.

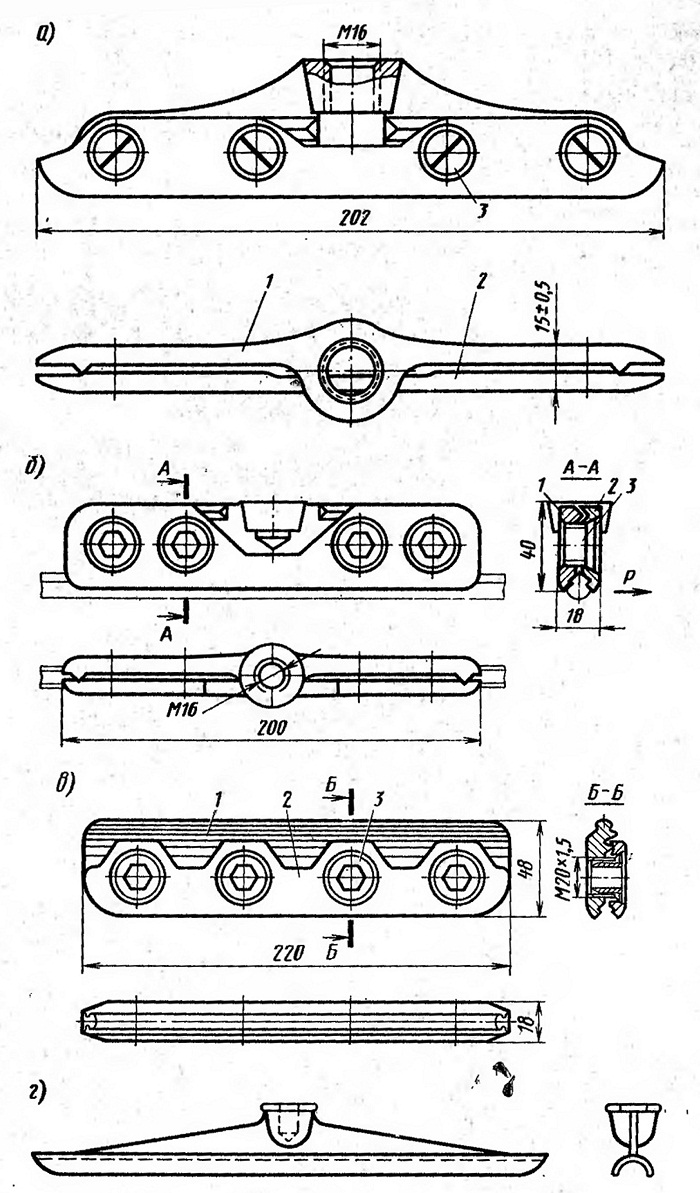

Рис. 12. Троллейбусные зажимы:
а — подвесной ЗПВ; 6 — подвесной ЗПВ-2; в — электросоединительный питающий переходной ЗЭПП г — подвесной обжимной; 1— основная щечка; 2— прижимная щечка; 3— винт специальный

Зажим электросоединительный питающий переходной ЗЭПП предназначен для присоединения медного провода или кабеля к контактному проводу троллейбуса при помощи зажимов ЗЭП.

Зажим состоит из основной и прижимной щечек, скрепленных четырьмя специальными винтами М20Х15 (рис. 12, в). Верхняя часть основной щечки имеет гребень, по форме соответствующий верхней части контактного провода. Гребень предназначен для установки на него трамвайного питающего зажима ЗЭП с гибким проводом. Длина ЗПТ позволяет постановку двух зажимов ЗЭП.

Обе щечки изготавливаются из латуни марки ЛК80-ЗЛ. --Электрическое переходное сопротивление между зажимами и проводом должно быть не более сопротивления 1 м контактного провода, а нагрев не должен превышать нагрев самого провода при прохождении по нему максимально допустимого тока.

Представляет интерес перспективная конструкция зажима, закрепляемого на проводе при помощи обжатия нижних, частей губок и запрессовыванием их в фаски провода. Преимуществом зажима является отсутствие болтов или винтов и связанных с ними недостатков (самоотвертывание винтов, коррозия винтов и др.). Обжатие губок выполняется с помощью специального приспособления. Общий вид одной из конструкций такого зажима приведен на рис. 12, г.
