ТЕПЛОВОЗ ТГМ3Б. ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЕЙ ЭНТ И ЭНМ

ТЕПЛОВОЗ ТГМ3Б. ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЕЙ ЭНТ И ЭНМ

§ 1. При включенной кнопке якорь электродвигателя не вращается

Убедиться в исправности внешних цепей (контрольная лампа должна гореть непосредственно от выводов электродвигателя), выключить кнопку «Топливный насос», проверить крепление проводов ко всем выводным клеммам, состояние коллектора, положение и крепление траверсы к задней крышке и щеткодержателей к траверсе, крепление проводов к щеткодержателям и отсутствие их обрыва, нажатие на щетки и свободность их перемещения в гнездах щеткодержателей.

Если коллектор имеет подгар, то зачистить его мелким наждачным полотном, расходить щетки в гнездах щеткодержателей и заменить изношенные по высоте. При отсутствии запасных щеток можно временно снять по одной с каждого щеткодержателя другого электродвигателя.

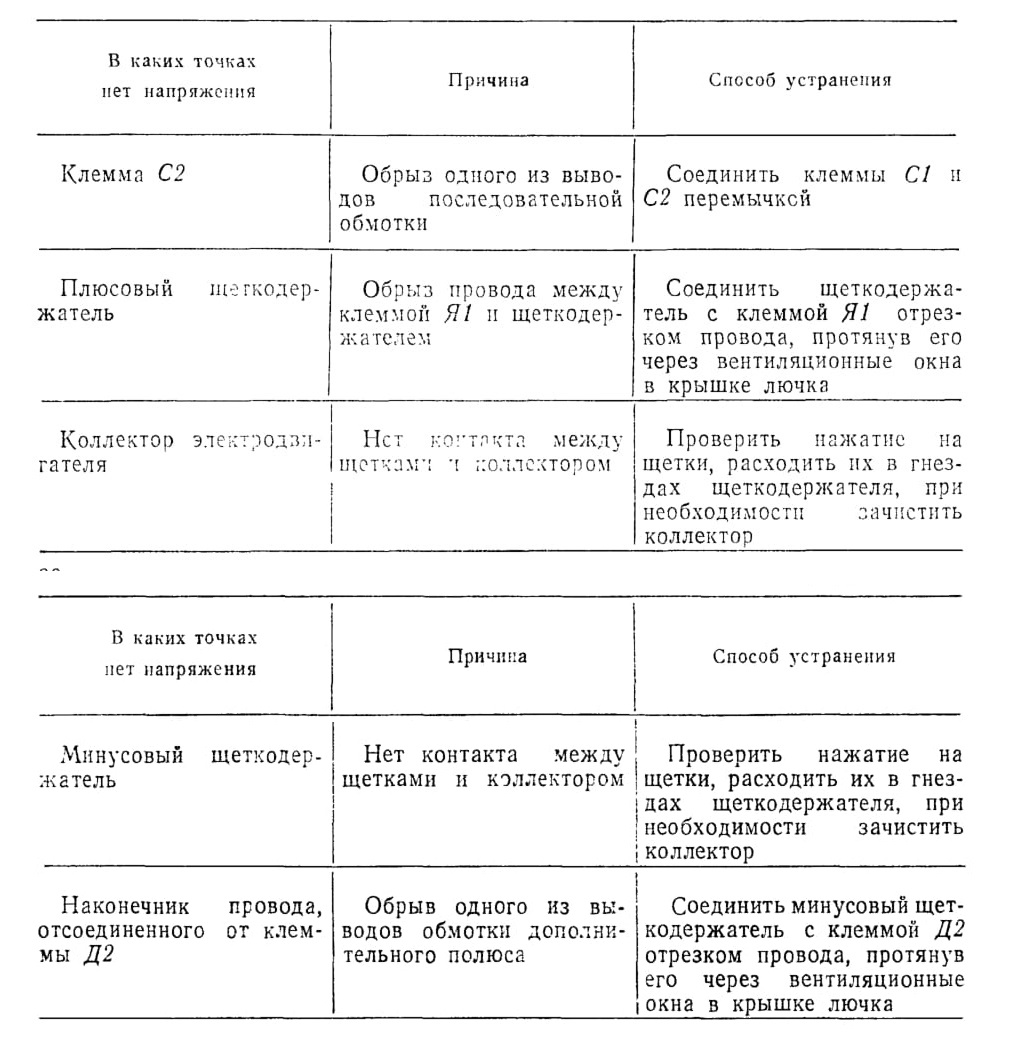

Если неисправность не будет обнаружена, то отсоединить провод от клеммы Д2 (рис. 2 и 4), соединить один щуп контрольной лампы с клеммой Ш2, включить кнопку «Топливный насос» и другим щупом последовательно проверить наличие напряжения на клеммах С1 и С2, плюсовом щеткодержателе (правом, если смотреть со стороны коллектора), коллекторе, минусовом щеткодержателе и на наконечнике провода, отсоединенного от клеммы Д2. Устранить неисправность следующим порядком:

§ 2. При включении кнопки перегорает предохранитель или отключается автоматический выключатель

Убедиться, нет ли короткого замыкания во внешних цепях, отсоединив плюсовый провод от клеммы С1 электродвигателя (после этого предохранитель не должен гореть), и проверить крепление проводов ко всем выводным клеммам электродвигателя, а также состояние внутренних соединений в доступных местах. Если неисправность не будет обнаружена, то продолжать работу на самоподсосе топлива или запустить дизель без прокачки масла (если неисправен электродвигатель ЭНМ). Сообщить о случившемся в депо.
