Инструкция по техническим обслуживаниям и текущим ремонтам





102

а при 350 об/мин –не ниже 1,3 кгс/см

2

. При пуске дизеля и температуре масла в системе не

ниже 15



С, максимальное давление масла на выходе из масляного насоса должно быть не

выше 12 кгс/см

2

;

4)давление топлива в топливоподкачивающей системе должно быть не менее 1,5

кгс/см

2

 при нормальных условиях;

5)разрежение в картере дизеля должно быть 10 - 60 мм. вод. ст.

При появлении давления в картере выше 60 мм. вод. ст. дизель должен автомати-

чески остановиться

Примечание.

 Проверку срабатывания дифманометра допускается проверять

на остановленном дизеле по дисплею.



5.3.1 Проверка и регулирование защитных устройств и вспомога-

тельного электрооборудования.

5.3.1.1 Проверка работы электрической схемы защиты дизеля при повышении тем-

пературы воды и масла и снижении давления масла.

Температуры воды и масла на выходе из дизеля на отключение нагрузки установ-

лены в соответствии с п.5.1.13.9, а реле давления – настроены согласно таблице 4.

5.3.1.2.Проверка работы схемы управления жалюзи охлаждающего устройства во-

ды I-го и II-го контура.

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  103

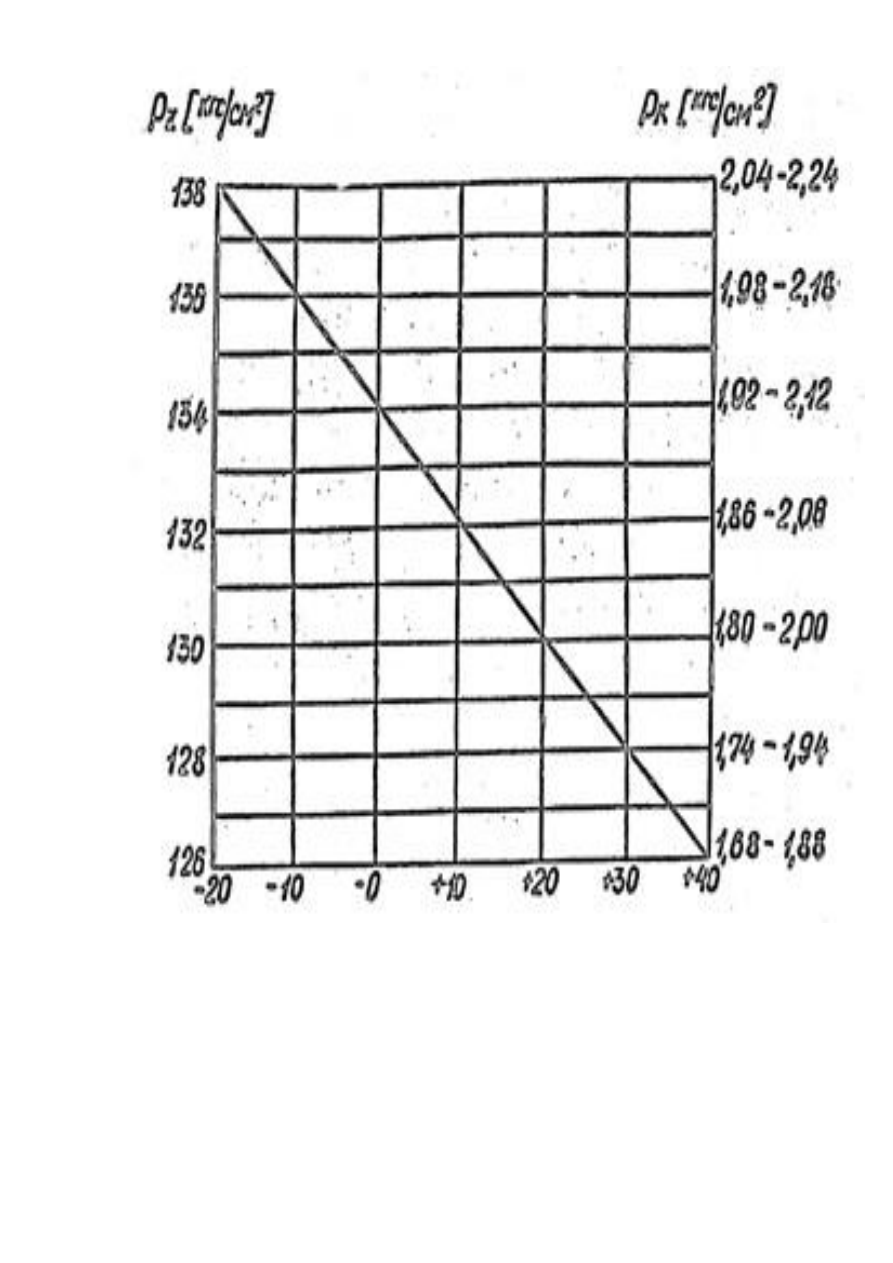

Рисунок 7

-

Зависимость измерения давления наддувочного воздуха и предельных значе-

ний максимального давления сгорания от температуры окружающего воздуха для режима

полной мощности дизеля



Инструкция по техническим обслуживаниям и текущим ремонтам





104



Установить на пульте машиниста тумблеры управления жалюзи Тб4 и Тб5 в поло-

жение автоматического управления. При работе дизеля под нагрузкой зафиксировать

температуру в момент открытия сначала жалюзи воды I-го контура (в первой от дизеля

шахте холодильника),затем жалюзи II-го контура (во второй шахте). Темп нарастания

температуры при подходе к точке срабатывания должен быть не более 0,5



С в минуту,

что достигается выбором соответствующего режима нагружения дизель – генератора (по-

зиции контроллера). При этом температура открытия жалюзи воды I-го контура  на входе

в дизель должна составлять 67



1,5



С, воды II-го контура  45



1,5



С на входе в дизель.

5.3.1.3 Проверка работы электрической схемы защиты дизеля по предельной тем-

пературе воды на выходе из дизеля с выдачей на дисплее соответствующего сообщения.

Подключить к температурному измерителю вместо датчика ДТ16 резистор сопро-

тивлением не менее 80 Ом согласно схеме ТЭП70А.70.00.001Э3.

За время измерения номинальной величины сопротивления температурным изме-

рителем контролировать появление предупредительного сообщения “Температура воды

выше 98 °С” и “Cброс нагрузки по перегреву воды” при величине резистора 73,95 Ом -

112°С.

5.3.1.4 Проверка работы электрической схемы защиты дизеля по предельной тем-

пературе масла на выходе из дизеля с выдачей на дисплее соответствующего сообщения.

Произвести проверку аналогично п. 5.31.3. Предупредительное сообщение при

температуре выше 85 ºС. По п.п.5.3.1.3-5.3.1.4 произвести перепроверку по ртутному

термометру.

Если при этом температура срабатывания защиты не будет соответствовать ука-

занным, провести корректировку программы МСУ-ТЭ с обязательным последующим

контролем по ртутному термометру.

Примечание:

 Проверки по п. 5.3.1.3 и5.3.1.4  рекомендуется производить после

длительной работы дизеля под нагрузкой

5.3.1.4 Проверка защит дизеля на останов

Защиты электрической схемы тепловоза обеспечиваются программно системой

МСУ-ТЭ в соответствии с Руководством по эксплуатации на МСУ-ТЭ

27.Т.156.00.00.000РЭ.

Примечание:

 Имитация соответствующих режимов для выполнения проверок

по п. 5.3.1.4 производится в соответствии со схемой ТЭП70А.70.00.001Э3.

Например, защиту дизеля на останов по снижению давления масла проверять от-

ключением разъема у реле РДМ4.

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  105



5.4 Проверка работы электропневматического тормоза

Со стороны первой кабины снять рукав, оборудованный тормозной головкой СГТ

с кронштейна и расположить так, чтобы соединительная головка не касалась корпуса те-

пловоза.

На пульте управления в первой кабине при заряженной тормозной магистрали

включить автоматические выключатели «Управление общее», «Питание ЭПТ» и «ЭПТ».

Проверить работу устройства на лампы «Отпуск», «Торможение», «Перекрыша»

от крана машиниста при положениях крана соответственно «II», «VЭ» и «III».

В положении крана машиниста «Отпуск» выходное напряжение (статическое)

должно быть в пределах от 45 до 55 B.

При установке крана в положение «Торможение» и «Перекрыша» наблюдать крат-

ковременное (не более 1 с) повышение выходного напряжения до 75 В±7,5 B, затем воз-

врат к статическому уровню от 45 до 55 В.

Проверить работу устройства на индикатор «Торможение» нажатием реле РУ19

при поездном положении рукоятки крана машиниста. При нажатии на реле РУ19 допол-

нительно включается лампа «Торможение».

Проверить действие кнопки «Отпуск тормоза» при положении крана машиниста в

позиции «Перекрыша».

Установить рукоятку крана машиниста в положение «Торможение» так, чтобы го-

рели оба индикатора «Отпуск» и «Торможение». Установить снятый ранее рукав на

кронштейн, таким образом, оба рукава с головками СГТ должны находиться на крон-

штейнах. Оба индикатора «Отпуск» и «Торможение» должны продолжать гореть.

Установить рукоятку крана машиниста в положение «Отпуск». Оба индикатора

должны погаснуть.

Проверить управление электропневматическим тормозом из второй кабины, сняв

тормозной рукав со стороны этой кабины.

Проверку достаточно произвести на работу сигнальных индикаторов от крана ма-

шиниста, а также на действие кнопки «Отпуск тормоза».

При проверке тормозов руководствоваться также «Инструкцией по эксплуатации

тормозов подвижного состава железных дорог» ЦТ-ЦВ-ЦП-ВНИИЖТ/277.

5.5 Регулирование прожектора

5.5.1 Регулирование напряжения на лампе прожектора.

Включить на стенке высоковольтной камеры автоматический выключатель АВ30 и

на пульте выключатель “Прожектор тусклый” Вк8(1). Проверить вольтметром кл. 0,5

(допускается кл. 1) на пределе 75 В напряжение на лампе прожектора.
