Радиостанция РВС-01. Руководство - часть 4

1 7

ДНЦ2 - 2100 Гц (кнопка «ЛИН»), вызов ДСП – 1400 Гц (кнопка «ДСП»), вызов

локомотива – 1000 Гц (кнопка «ЛОК»).

Вызов сопровождается звуковым сигналом в громкоговорителе пульта,

по  окончанию  которого  машинист  голосом  вызывает  абонента.  Ведение

переговоров  осуществляется  с  помощью  трубки  МТТ,  пульта  ПД,

встроенного  микрофона  пульта  ПУ  и  громкоговорителя  (работа  с

встроенным микрофоном пульта ПУ осуществляется при отказе трубки МТТ).

1.4.1.4  При  работе  в  КВ  диапазоне  машинист  локомотива  может

перевести  радиостанцию  на  другой  канал  нажатием  кнопок «1» или «2» на

пульте  ПУ  или  ПД.  Индикация  выбранного  канала  осуществляется

свечением  соответствующего  светодиода  на  передней  панели  пультов  ПУ,

ПД и отображается на ЖК индикаторе.

1.4.1.5  При  работе  в  УКВ  диапазоне  машинист  локомотива  может

перевести  радиостанцию  на  другой  канал  в  пределах  одной  группы

нажатием  кнопок  от «1» до «3» или  на  другую  группу  частот.  Переход  на

другую  группу  производится  при  нажатой  и  удерживаемой  клавише  «УКВ»

нажатием  одной  из  кнопок  от «1» до «3» на  пульте  ПУ.  Индикация

выбранного

канала

осуществляется

свечением

соответствующего

светодиода  на  передней  панели  пульта  ПУ  и  ПД.  Индикация  группы

осуществляется  на  графическом  индикаторе  пульта  ПУ  и  светодиодами

рядом с кнопками «1», «2», «3» на пульте ПУ при нажатой и удерживаемой

кнопке «УКВ».

1.4.1.6  Контроль  исправности  радиостанции  производится  с  помощью

СТОР-1М.  Инициатором  проверки  может  быть  как  оператор  локомотивной

радиостанции, так и СТОР-1М. Результаты проверки выводятся на СТОР-1М.

Контроль  исправности  радиостанции  с  пульта  ПУ  производится

посылкой  команды  ТЕСТ1.  Результаты  тестирования  выводятся  на  экран

пульта ПУ.





1 8

1.5 Устройство и работа составных частей радиостанции

1.5.1  Основой  радиостанции  является  блок  БАРС,  структурная  схема

которого представлена на рисунке 2.















БАРС содержит в своем составе:

- ПП-1 – приемопередатчик диапазона ГМВ;

- ПП-2 – приемопередатчик диапазона МВ;

- САУ – устройство связи и автоматики;

-  ЭП – источник электропитания.

1.5.2 САУ обеспечивает взаимодействие приемопередатчиков, пультов

управления,  устройств  ТУ-ТС,  персонального  компьютера.  В  САУ  хранятся

конфигурируемые  параметры  радиостанции,  которые  по  включению

загружаются в соответствующие устройства.

Структура САУ представлена на рисунке 3.

БАРС

К ЛДС

Рисунок 2



САУ

К ПУ2

К ТУ-ТС

К

магнитофону

К МТТ

К ПУ1

ПП-1 (КВ)

К антенне

КВ (АнСУ)

ПП-2 (УКВ)

К антенне

УКВ

К ПК

ЭП

Сеть

электропитания

1 9


















Алгоритм  функционирования  следующий:  сигналы  от  адаптера

телеуправления  АТУ,  интерфейсов  пультов  управления  ИПУ,  интерфейса

служебного канала по последовательному каналу (общей шине с временным

разделением  каналов)  поступают  на  цифровой  сигнальный  процессор  ЦСП

типа TMS320VC54, который производит обработку и коммутацию потоков. К

ЦСП  также  по  последовательному  каналу  подключены  приемопередатчики

ПП-1  и  ПП-2.  Управляет  работой  радиостанции  микроконтроллер  МК  типа

ATMEGA128,  подключенный  к  ЦСП,  он  же  обеспечивает  хранение  всей

системной информации.

Интерфейс служебного канала связан с усилителем звуковой частоты,

к которому подключается громкоговоритель.

Интерфейс  пульта  управления  представляют  собой  микросхему

цифрового  канала (U - интерфейс),  обеспечивающую  передачу  цифровой

информации в дуплексном режиме по двухпроводной линии связи.

1.5.3  Приемопередатчик  ПП-1  предназначен  для  преобразования

низкочастотных  информационных  аналоговых  сигналов  в  радиочастотные

сигналы  КВ  диапазона,  их  передачу  (прием)  через  антенно-согласующее

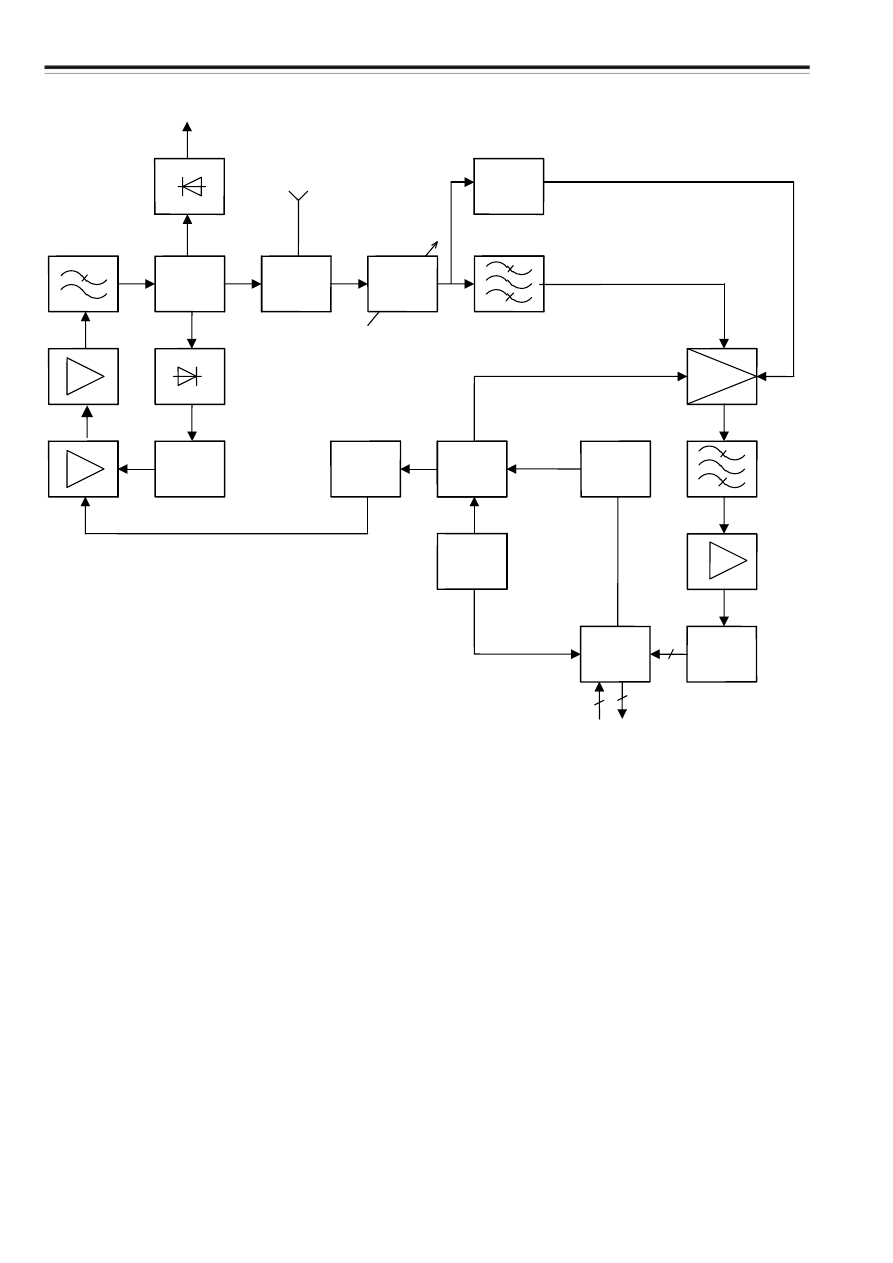

устройство АнСУ-В и антенну. Структура ПП-1 представлена на рисунке 4.

Рисунок 3







МК






ЦСП




АТУ

К ТУ-ТС






ИПУ1

К ПУ1




ИПУ2

К ПУ2




ИСК



УМ

К магнитофону

МТТ

К ПП-1

К ПП-2

  К ГГ

К ПК





2 0





































В  состав  приемника  входят:  антенный  коммутатор  на pin-диодах,

управляемый аттенюатор с шагом в 10 дБ и максимальным подавлением до

40  дБ,  полосовой  фильтр,  подавитель  импульсных  помех,  смеситель,

фильтр  ПЧ-1,  усилитель  ПЧ-1,  микросхема  приемника-преобразователя,

сигнальный процессор.

В  состав  передатчика  входят:  предварительный  усилитель,  усилитель

мощности, ответвитель, детекторы падающей и отраженной волн, АРМ.

В  состав  цифровой  части  входят:  ГУН,  синтезатор  на  микросхеме

ALTERA, делитель частоты на 6, сигнальный процессор.

1.5.4  Принцип  действия  ПП-1  заключается  в  следующем:  управляемый

аттенюатор  предназначен  для  увеличения  динамического  диапазона

приемника.  Высоколинейный  смеситель  обеспечивает  нормальную  работу

Рисунок 4

DSP

Х/У



АРМ



Пад.

ОГ

F/6



Цифровой поток

ГУН

Модулятор

КОДЕК

ОТВ



Отр



АП



5мкВ..1В

АТТ

12Вт

0дБ, 10дБ..40дБ

ПИП

 Д



УУ



У



ФНЧ



 Д



ПФ



СМ



ПФ

У
