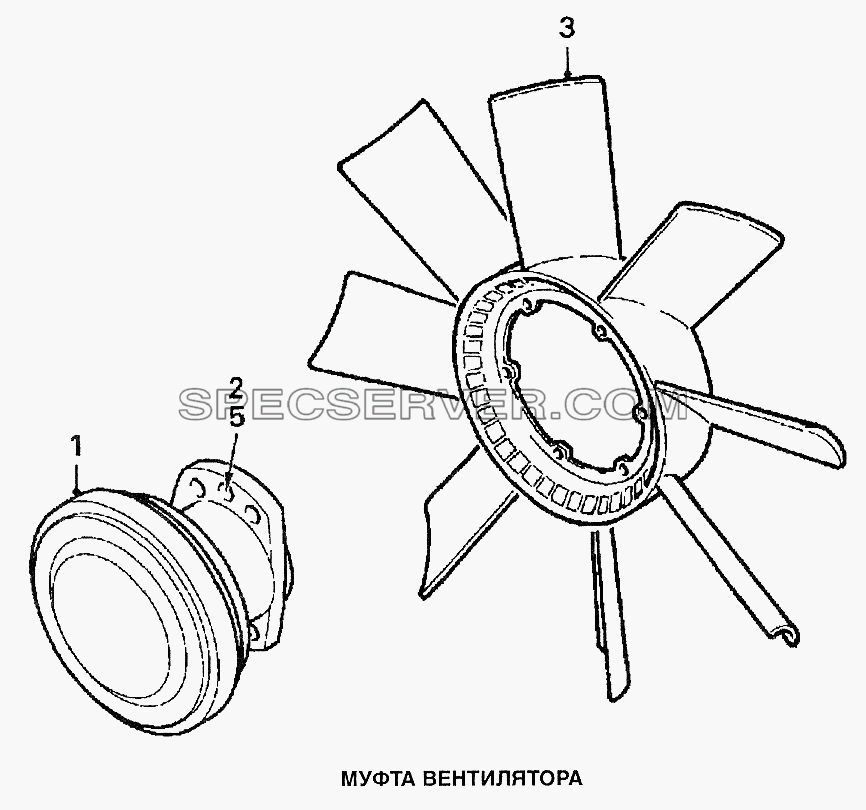

№		Номер детали	Наименование запчасти
1		1349834	Муфта вентилятора
2		0268985	Гайка с фланцем М8-8
3		1315854	Крыльчатка вентилятора
5		0311315	Резьбовая шпилька

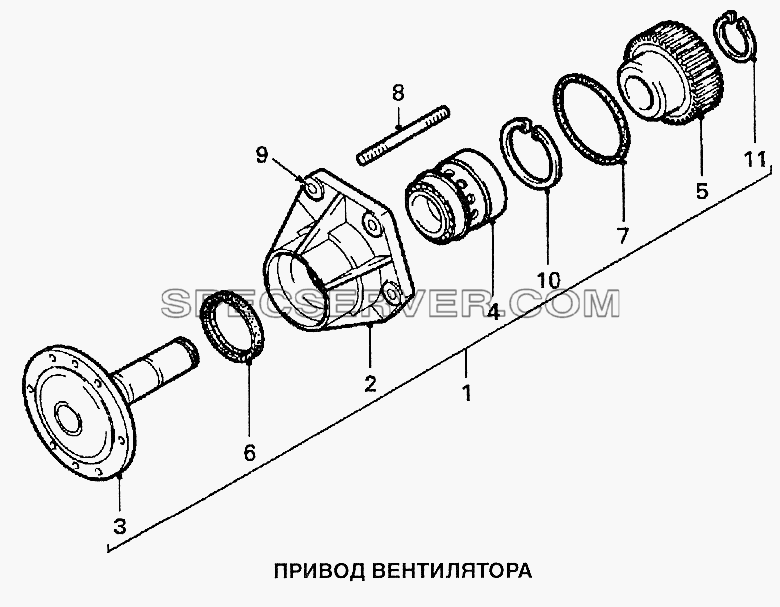

Привод вентилятора для 95XF (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		0683236	Корпус подшипника
2		1288597	Корпус подшипника
3		1288633	Фланец муфты сцепления
4		1246306	Подшипник
5		1241082	Шестерня привода
6		1279693	Уплотнительная манжета муфты
7		0269791	Уплотнительное кольцо
8		0701507	Резьбовая шпилька
9		1243044	Гайка с фланцем М10
10		1294141	Стопорное кольцо
11		1295951	Стопорное кольцо

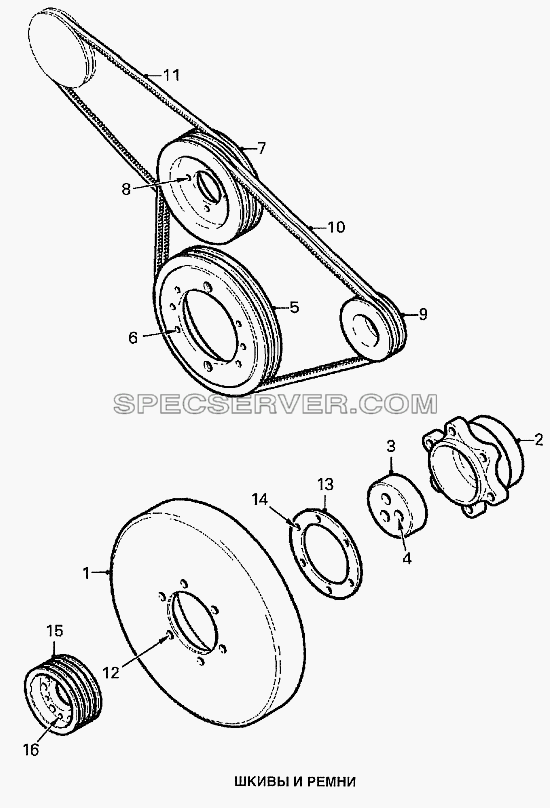

Шкивы и ремни для 95XF (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1347874	Маховик (демпфер)
2		1361230	Ступица маховика
3		1291257	Фланец
4		1231062	Болт крепления фланца М12х70
5		1266029	Шкив привода муфты
6		0705328	Болт
7		1284599	Шкив привода насоса системы охлаждения
8		1313138	Болт с фланцем М8х16
9		1279748	Шкив привода генератора
10		1333364	Ремень привода вспомогательных агрегатов
11		0759749	Peмeнь пpивoдa вeнтилятopa (B=13, L=1025)
12		1231057	Болт с фланцем М12х45

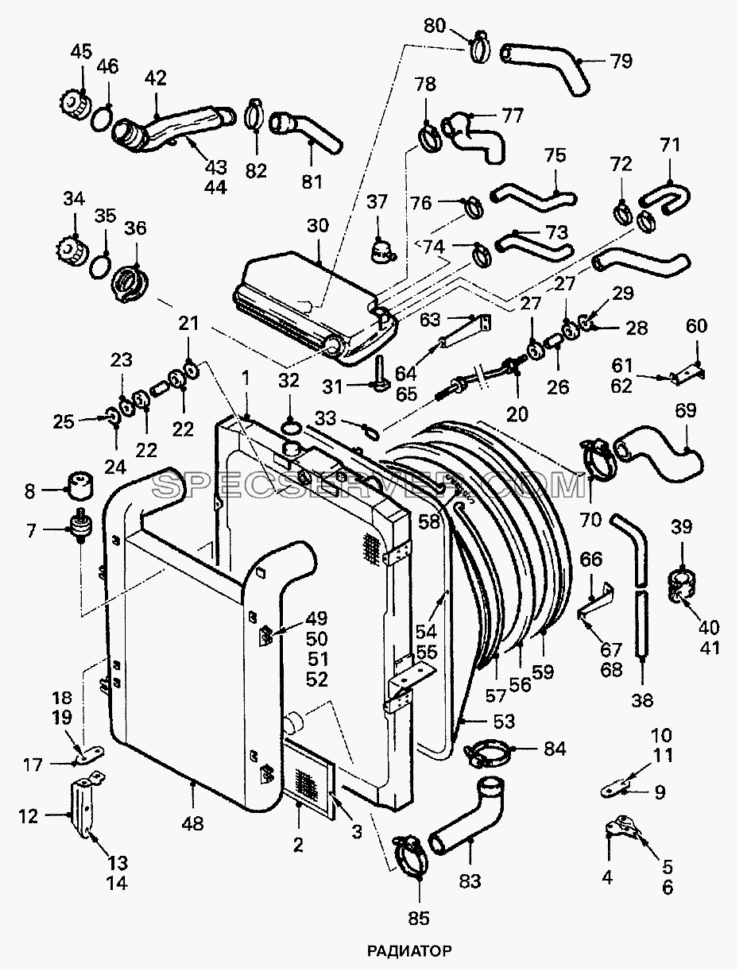

Радиатор для 95XF (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1326966	Радиатор
2		1313442	Металлическая сетка
3		1313138	Болт с фланцем М8х16
4		0385785	Кронштейн
5		1231054	Болт с фланцем М12х30 10,9
6		1231051	Гайка с фланцем М12-10
7		0221342	Peзинoвый дeмпфep (D=60,5, L=38)
8		0386770	Обойма резинового демпфера
9		1325279	Кронштейн радиатора 125х100х4
10		0251930	Пружинная шайба М12
11		0204680	Гайка М12х1,5
12		0221438	Кронштейн радиатора
13		1231054	Болт с фланцем М12х30 10,9
14		1231051	Гайка с фланцем М12-10
17		0386776	Направляющий штифт 100х40х4
18		0251930	Пружинная шайба М12
19		0204680	Гайка М12х1,5
20		1317743	Тяга
21		0391170	Переходная втулка
22		0559795	Резиновый демпфер
23		0391173	Плоская шайба 18х42х2,0
24		0391172	Плockaя шaйбa (D1=11)
25		1243044	Гайка с фланцем М10
26		0375949	Переходная втулка
27		0224234	Резиновый демпфер
28		0391172	Плockaя шaйбa (D1=11)
29		1243044	Гайка с фланцем М10
30		1295910	Расширительный бачок
31		1327199	Контактный датчик уровня охлаждающей жидкости
32		0559808	Уплотнительное кольцо
33		0589162	Уплотнительное кольцо
34		0084511	Пробка заливной горловины радиатора
35		1242955	Уплотнительное кольцо
37		1307627	Крышка расширительного бачка
38		0904470	Шлaнг (D=7,1)
39		0259589	Kpoнштeйн тpyбkи (D=10, D1=9)
40		1313140	Болт с фланцем М8х20 10,9
41		0325421	Шайба 8,4х17х1,6
42		0391791	Маслозаливной патрубок
43		0391705	Пластина с резьбовым отверстием
44		1295127	Болт М6х20
45		0375118	Крышка маслозаливного патрубка
46		1242955	Уплотнительное кольцо
48		1327673	Охладитель воздуха
49		1313124	Болт с фланцем М8х75 10,9
49		1313125	Болт с фланцем М8х80 10,9
50		0174670	Шайба 22х8,4х2
51		1290900	Квадратная гайка
52		1295138	Болт М8х16 10,9
53		1293796	Кожух вентилятора
54		1313138	Болт с фланцем М8х16
55		0325421	Шайба 8,4х17х1,6
56		1293797	Уплотнитель
57		1322248	Бандаж
58		1328817	Натяжная пружина
59		1332485	Обойма кожуха
60		1329655	Кронштейн
61		1313140	Болт с фланцем М8х20 10,9
61		1313141	Болт с фланцем М8х25 10,9
62		1313142	Гайка с фланцем М8-10
63		1329656	Кронштейн
64		1313140	Болт с фланцем М8х20 10,9
65		0174670	Шайба 22х8,4х2
65		1313142	Гайка с фланцем М8-10
66		1329657	Кронштейн
67		1313140	Болт с фланцем М8х20 10,9
68		0174670	Шайба 22х8,4х2
68		1313142	Гайка с фланцем М8-10
69		1353922	Шланг
70		0522159	Xoмyт (D=58-75)
71		1340132	Шланг
72		0587804	Xoмyт (D=11-17)
73		0799066	Шлaнг (D=9, L=2м)
74		0812196	Xoмyт (D=13-20)
75		0799066	Шлaнг (D=9, L=2м)
76		0587804	Xoмyт (D=11-17)
79		1347468	Шланг
80		0201255	Xoмyт (D=32-44)
81		1317358	Шланг
82		0201258	Xoмyт (D=44-56)
83		1293809	Шланг
84		0522159	Xoмyт (D=58-75)
85		0522160	Xoмyт (D=68-85)

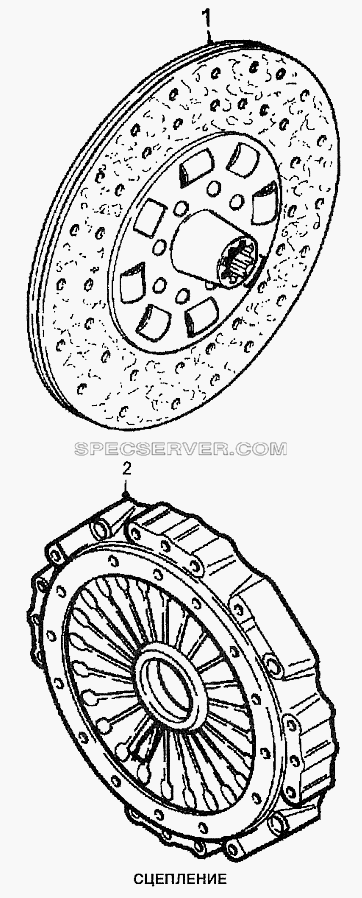

Сцепление для 95XF (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1347673	Фрикционный диск сцепления
2		1329549	Нажимной диск сцепления

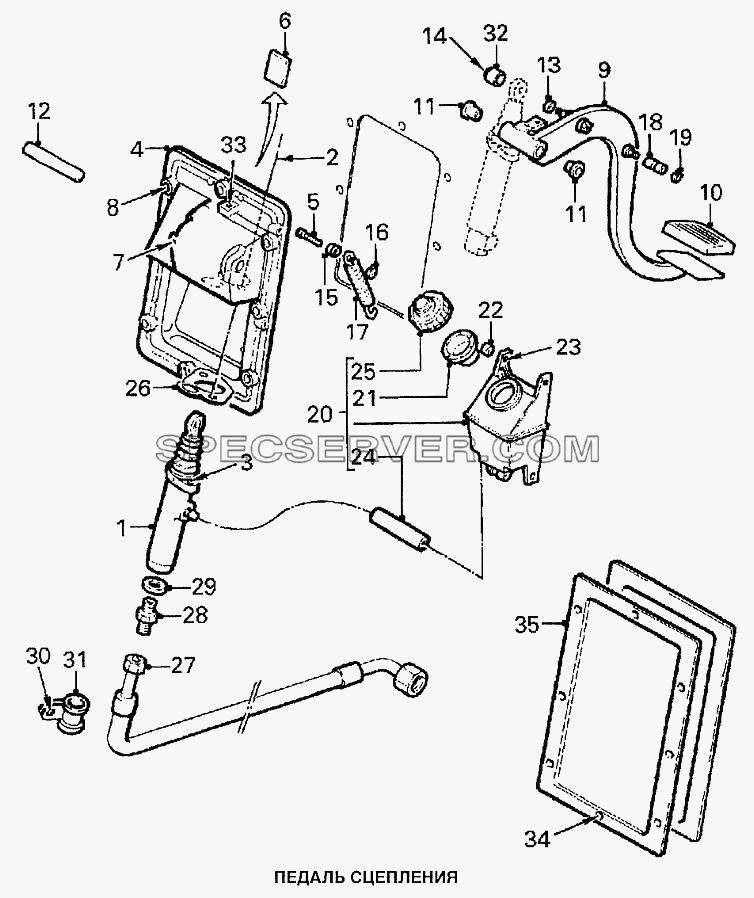

Педаль сцепления для 95XF (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		[Bинт]	Винт
-		[Зaглyшka]	Заглушка
1		1334482	Главный цилиндр сцепления
2		1295141	Болт М8х25
3		1313142	Гайка с фланцем М8-10
4		0370142	Кронштейн педали
5		0373069	Цилиндрический штифт
6		1296847	Упорный кронштейн
7		0251362	Винт
8		1295142	Болт М8х30
9		1329683	Педаль сцепления
10		0082481	Резиновая накладка педали
11		0223700	Осевая втулка
12		0372510	Цилиндрический штифт
13		0325421	Шайба 8,4х17х1,6
13		1298753	Осевая втулка 8х12х14,5
14		1313120	Болт с фланцем М8х55
15		0372508	Направляющий ролик
16		0119353	Стопорное кольцо
17		1314313	Пружина
18		0290374	Направляющий ролик
19		0119353	Стопорное кольцо
20		1365823	Резервный бачок сцепления
21		0395005	Сетка
22		0372875	Кольцо
23		0277968	Болт с фланцем М6х20
24		0356616	Шлaнг (D=8, L=95)
25		0397277	Крышка заливной горловины резервного бачка сцепления
26		1245150	Прокладка
27		1342497	Шланг
29		0244680	Медное уплотнительное кольцо 14,2х19,9х1,5
30		1295127	Болт М6х20
31		0255019	xoмyт kpeплeния (D=12, D1=6,4)
32		1350377	Втулка подшипника скольжения
33		0084621	Заглушка
34		1295138	Болт М8х16 10,9
35		0761491	Крышка
