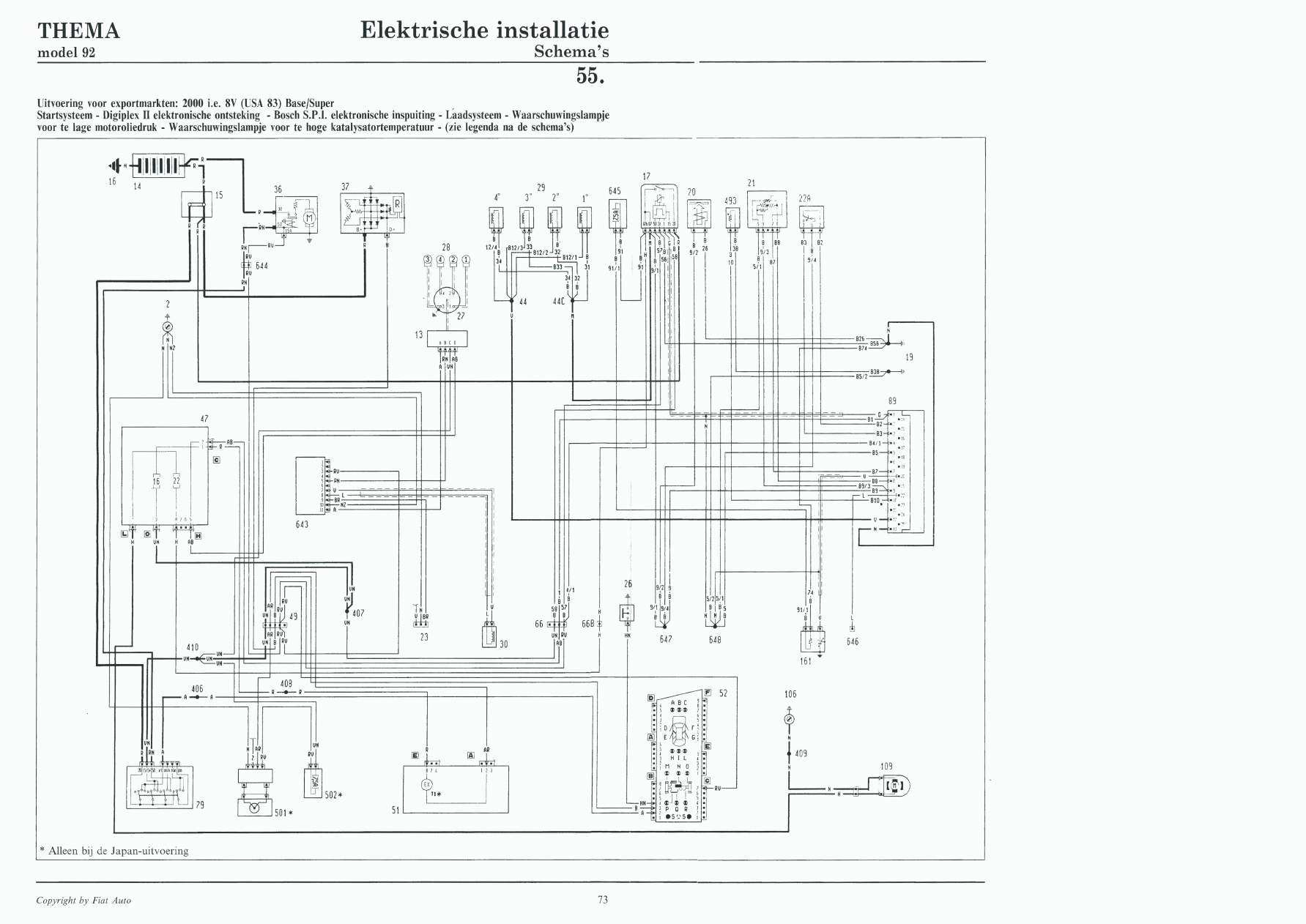

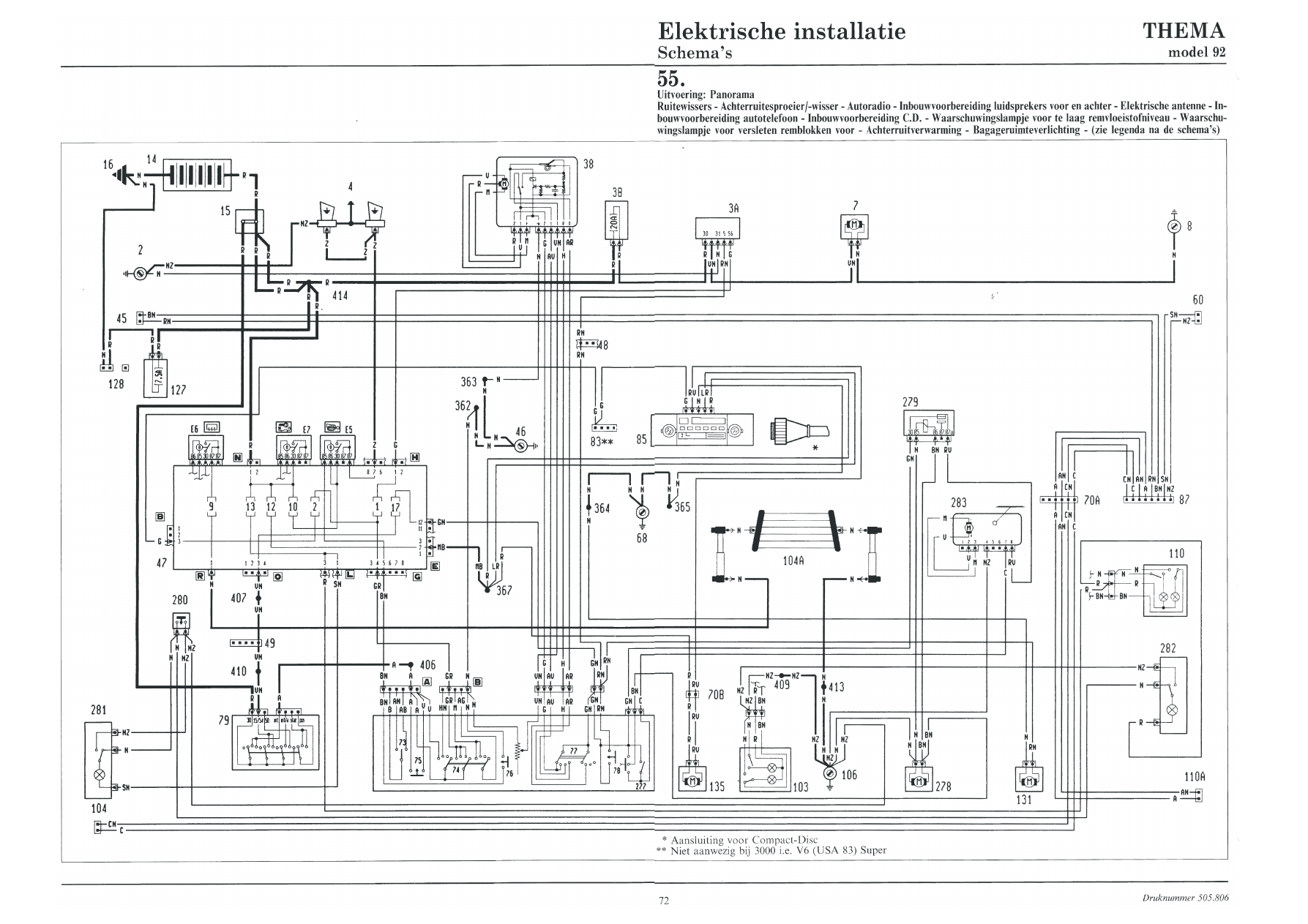

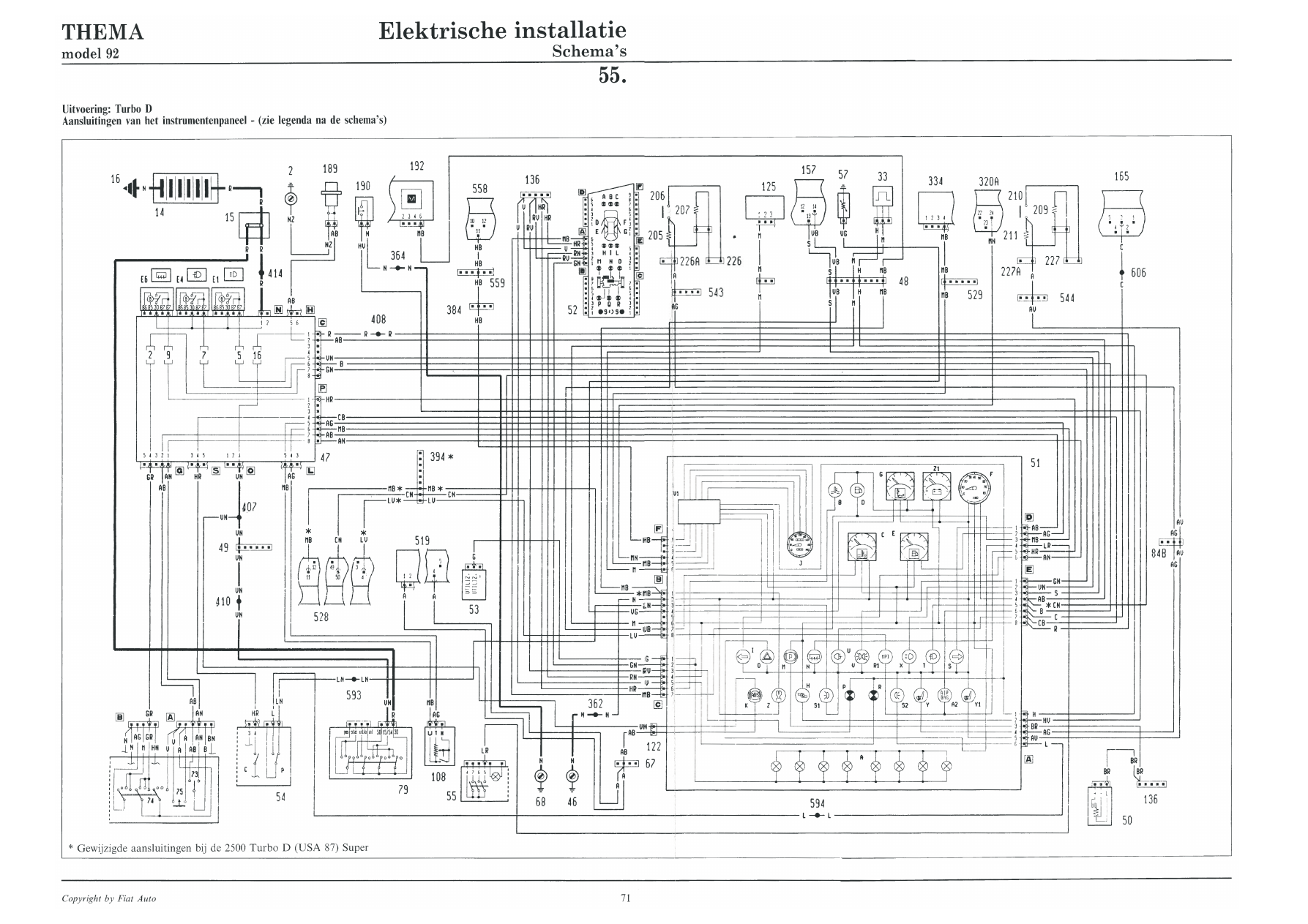

LEGENDA SCHEMA’S




1 Koplampunit

links

2 Massa-aansluiting

linksvoor

3 Linker

mistlamp

3A

Tijdrelais voor koplampsproeiers

3B

20A-zekering voor koplampsproeiercircuit

4 Claxons
5

Elektroventilateur voor motorkoelsysteem

5A

Elektroventilateur voor motorkoelsysteem

5B

Weerstand voor elektroventilateur van
motorkoelsysteem

6

Thermoschakelaar voor elektroventilateur
motorkoelsysteem

7 Elektropomp

voor

koplampsproeiers

7A Rechter

mistlamp

8 Massa-aansluiting

rechtsvoor

9 Koplampunit

rechts

10 Remblokslijtagesensor

linker

voorwiel

11 Remvloeistofniveausensor
13 Bobine
14 Accu
15 Verdeelblok
16

Massa op carrosserie (minpool accu)

17 Toerentalrelais
19

Massa op motor

20 Extra-luchtklep
21 Luchtkwantummeter
22 Gasklepschakelaar
22A Gasklepschakelaar
23 Diagnosestekker

(Digiplex)

23A

Bedieningsrelais voor modulator-magneetklep

24 Koelvloeistoftemperatuurzender

en

thermoschakelaar van waarschuwingslampje voor
te hoge koelvloeistoftemperatuur

25 Motorolieniveausensor
26 Oliedrukschakelaar
27 Stroomverdeler
28 Bougies
29 Inspuitventielen
30

BDP-sensor op poelie

31 Koelvloeistofniveausensor
32

Richtingaanwijzer zijkant linksvoor

33

Impulsgenerator voor elektronische snelheidsmeter

34 Schakelaar

voor

achteruitrijlampen

36 Startmotor
37 Dynamo
38

Ruitewissermotor met ingebouwde
intervalschakeling

40 Aanjager

verwarmings-/ventilatiesysteem

41

Richtingaanwijzer zijkant rechtsvoor

42

Remblokslijtagesensor rechter voorwiel

43

Ultrasoon gesoldeerde verbinding in kabelbundel
(Bosch)

44C Ultrasoon gesoldeerde verbinding in kabelbundel

(Bosch)

45. Inbouwvoorbereiding luidspreker linksvoor
46 Massa-aansluiting

op

stuurkolom

47

Zekeringen- en relaiskast

 E1

Relais

grootlicht



E2

Relais richtingaanwijzers -

waarschuwingsknipperlichten

 E4

Relais

mistlampen

 E5

Relais

c1axons

 E6

Tijdrelais

achterruitverwarming

 E7

Ontlastingsrelais

contactslot

 E8

Relais

dimlicht



E9

Relais signalering gesloten portieren

48 Stekkerblok

in

dashboardkabels

49 Stekkerblok

in

dashboardkabels

50

Knipperautomaat van waarschuwingslampje voor
aangetrokken hand rem

51 Instrumentenpaneel
 A

Instrumentenpaneelverlichting



A2

Waarschuwingslampje voor storingen in

AIRBAG
A3 Lichtsterkteregelaar

voor

instrumentenpaneelverlichting
B

Waarschuwingslampje voor te hoge

koelvloeistoftemperatuur

 B1

Symboolverlichting

van

S.C.S.

 C

Koelvloeistoftemperatuurmeter

 C1

Symboolverlichting

van

S.C.S.

 D

Waarschuwingslampje

voor

brandstofreserve

 D1

Symboolverlichting

van

S.C.S.

 E

Brandstofmeter

 E1

SPORT-controlelampje

van

S.C.S.

 F

Toerenteller

 F1

Inschakeltoets

55 Schakelaar

voor

waarschuwingsknipperlichten

57 Olietemperatuurzender
59 Bedieningsschakelaar

aanjager

60

Inbouwvoorbereiding luidspreker rechtsvoor

62 Schakelaar

voor

achterklepontgrendeling

64 Verlichting

dashboardkastje

65 Drukschakelaar

dashboardkastjeverlichting

66

Stekkerblok voor elektronische inspuiting

66B

Stekkerblok voor elektronische inspuiting

67 Stekkerblok

voor

anti-blokkeerremsysteem

68 Massa-aansluiting

op

stuurkolom

69A

Stekker tussen dashboardkabels en kabels linker
voorportier

69B

Stekker tussen dashboardkabels en kabels linker
voorportier

69C

Stekker tussen dashboardkabels en kabels linker
voorportier

70

Stekker tussen dashboardkabels en linker kabels in
lengterichting

70A

Stekker tussen dashboardkabels en linker kabels in
lengterichting

70B

Stekker tussen dashboardkabels en linker kabels in
lengterichting

71

Stekker tussen dashboardkabels en kabels
plafondlampje voor

72 Remlichtschakelaar
73 Richtingaanwijzerschakelaar
74

Schakelaar buitenverlichting, dim licht, grootlicht

75 Drukschakelaar

grootlichtsignaal

76 Drukschakelaar

claxons

77 Ruitewisserschakelaar
78

Drukschakelaar voor elektropomp ruite-
/koplampsproeiers

79 Start-/contactslot
80 Plafondlampje

voor
