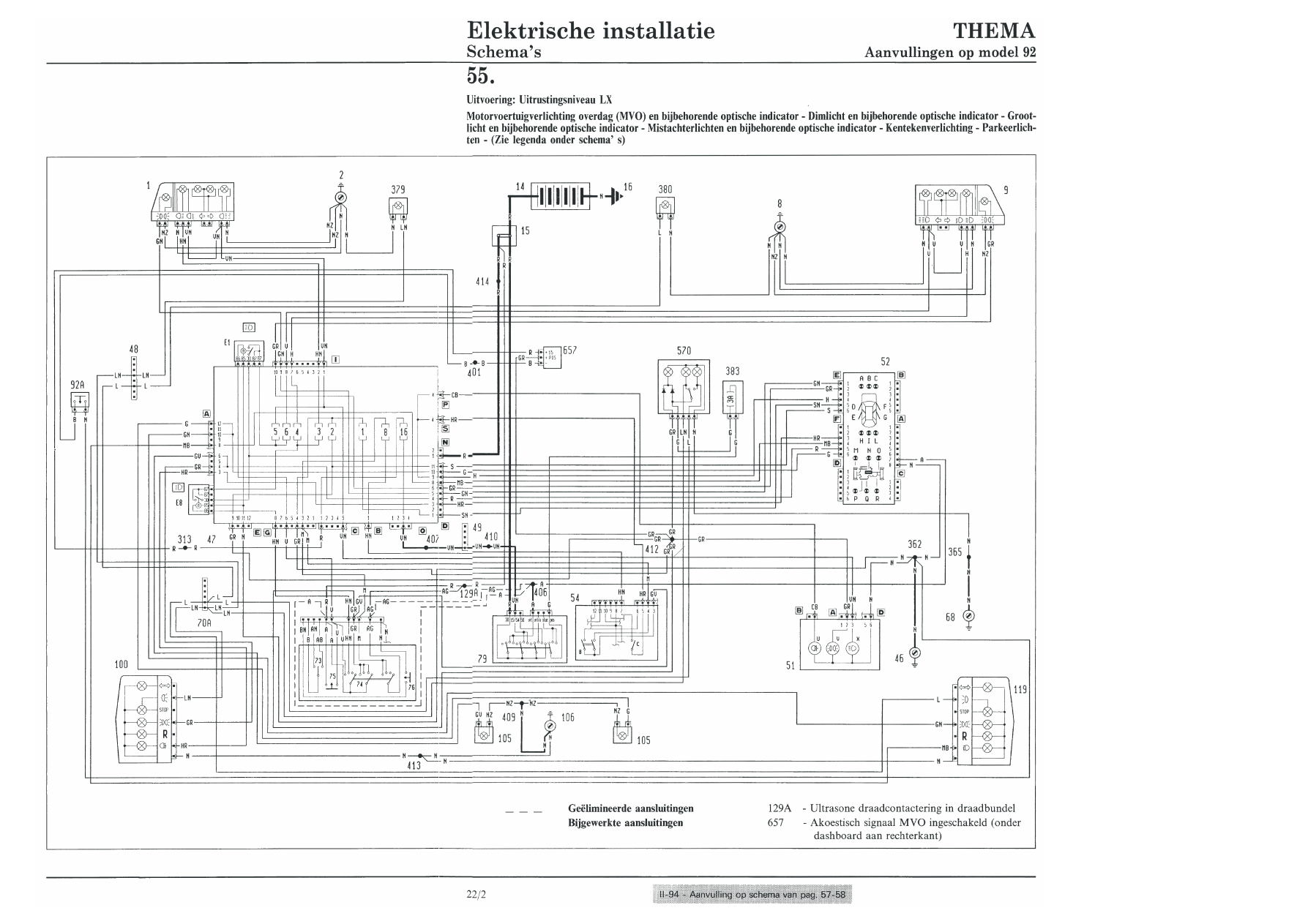

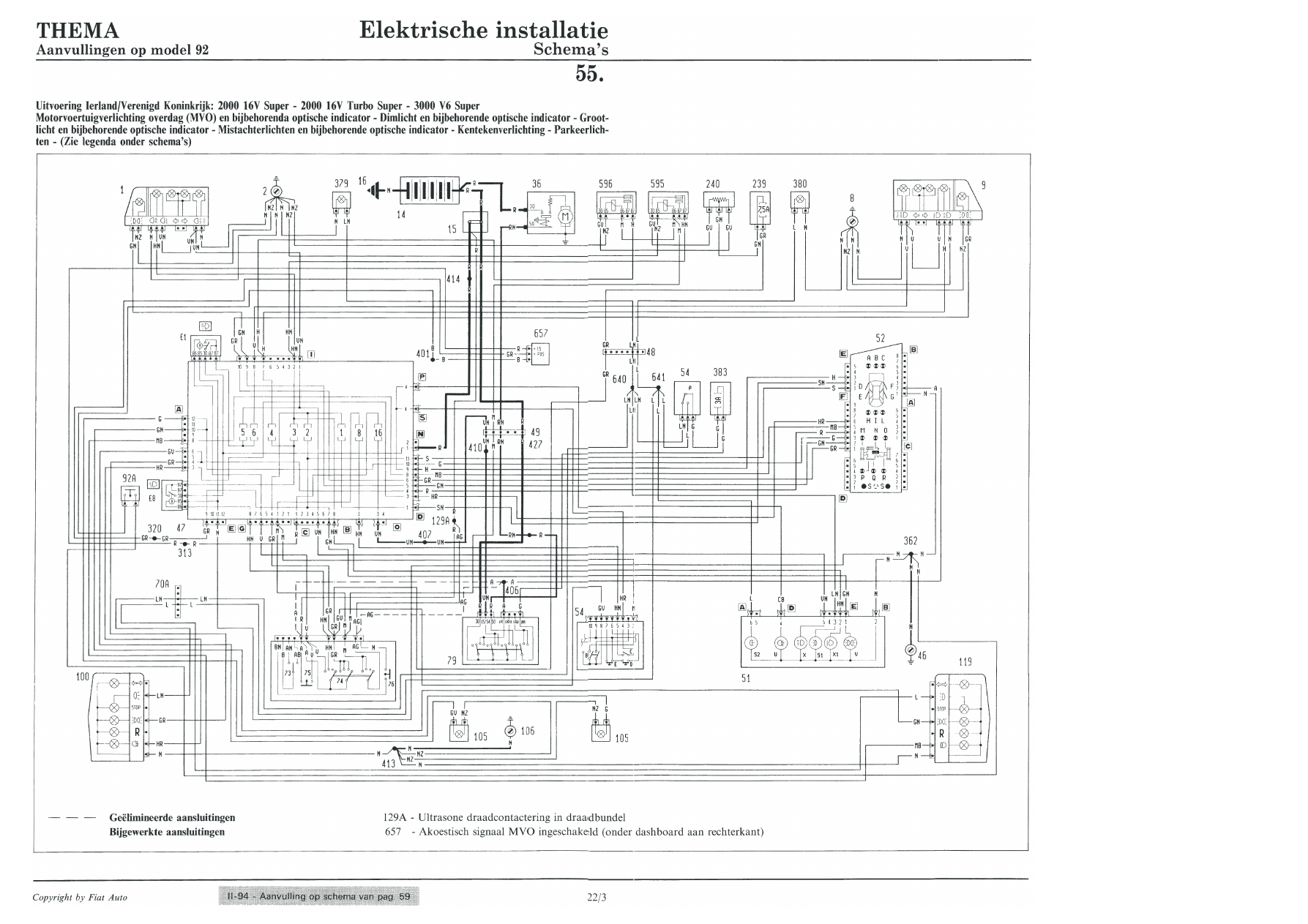

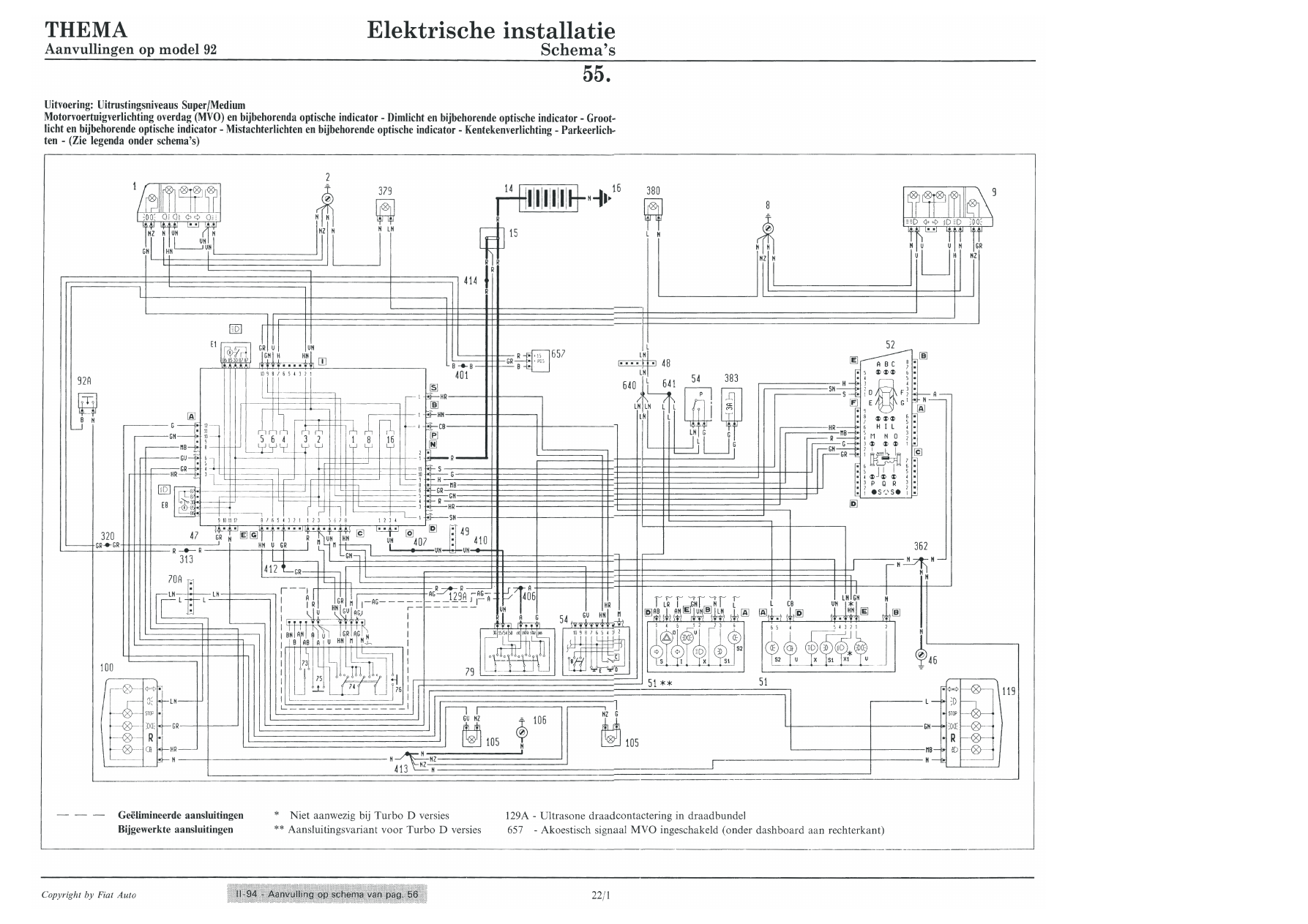

LEGENDA SCHEMA’S AANVULLINGEN




1 Koplampunit

links

2 Massa-aansluiting

linksvoor

3A

Tijdrelais voor koplampsproeiers

3B

20A-zekering voor koplampsproeiercircuit

4 Claxons
5

Elektroventilateur voor motorkoelsysteem

5B

Weerstand voor elektroventilateur van
motorkoelsysteem

6

Thermoschakelaar voor elektroventilateur
motorkoelsysteem

7 Elektropomp

voor

koplampsproeiers

8 Massa-aansluiting

rechtsvoor

9 Koplampunit

rechts

10 Remblokslijtagesensor

linker

voorwiel

11 Remvloeistofniveausensor
14 Accu
15 Verdeelblok
16

Massa op carrosserie (minpool accu)

22 Gasklepschakelaar
23A

Bedieningsrelais voor modulator-magneetklep

24 Koelvloeistoftemperatuurzender

en

thermoschakelaar van waarschuwingslampje voor
te hoge koelvloeistoftemperatuur

25 Motorolieniveausensor
26 Oliedrukschakelaar
28 Bougies
29 Inspuitventielen
31 Koelvloeistofniveausensor
33

Impulsgenerator voor elektronische snelheidsmeter

34 Schakelaar

voor

achteruitrijlampen

36 Startmotor
37 Dynamo
38

Ruitewissermotor met ingebouwde
intervalschakeling

42

Remblokslijtagesensor rechter voorwiel

45

Inbouwvoorbereiding luidspreker linksvoor

46 Massa-aansluiting

op

stuurkolom

47

Zekeringen- en relaiskast

E5 Relais

claxons

E6 Tijdrelais

achterruitverwarming

E7 Ontlastingsrelais

contactslot

E9

Relais signalering gesloten portieren

48 Stekkerblok

in

dashboardkabels

49 Stekkerblok

in

dashboardkabels

51 Instrumentenpaneel

A Instrumentenpaneelverlichting
A3 Lichtsterkteregelaar

voor

instrumentenpaneelverlichting
B

Waarschuwingslampje voor te hoge

koelvloeistoftemperatuur
B1 Symboolverlichting

van

S.C.S.

C Koelvloeistoftemperatuurmeter
C1 Symboolverlichting

van

S.C.S.

D Waarschuwingslampje

voor

b

 randstofreserve

D1 Symboolverlichting

van

S.C.S.

E1 SPORT-controlelampje

van

S.C.S.

F Toerenteller
F1 Inschakeltoets
G1

Waarschuwingslampje voor storingen in

de S.C.S.

H Waarschuwingslampje

maximum

turbodruk
I1

Schakelaar voor S.C.S.-systeem (AUTO)

L1

Controlelampje ingeschakelde "AUTO"-

stand S.C.S.
P

Algemeen rood waarschuwingslampje van

Control-System (rood)
R

Algemeen groen controlelampje van

Control-System
R1

Waarschuwingslampje voor storingen in

inspuitsysteem
T1 Waarschuwingslampje

te

hoge

katalysatortemperatuur
U Controlelampje

mistachterlichten

V Controlelampje

buitenverlichting

V1 Versterker

voor

snelheidssignaal

Y Controlelampje
bestuurdersstoelverwarming
Y1 Controlelampje
passagiersstoelverwarming
Z Voorgloeicontrolelampje

52

Regelmodule van Control-System:
A Waarschuwingslampje

defecte

buitenverlichting linksvoor

 B

Laadstroomcontrolelampje

 C

Waarschuwingslampje

defecte

buitenverlichting rechtsvoor
D

Waarschuwingslampje niet goed gesloten

linker voorportier
E

Waarschuwingslampje niet goed gesloten

linker achterportier
F

Waarschuwingslampje niet goed gesloten

rechter voorportier
G

Waarschuwingslampje niet goed gesloten

rechter achterportier
H Waarschuwingslampje

defecte

kentekenplaatverlichting en remlicht links
I Waarschuwingslampje

defecte

mistachterlichten
L Waarschuwingslampje

defecte

kentekenplaatverlichting en remlicht rechts
M

Waarschuwingslampje voor te laag

remvloeistofniveau
N

Waarschuwingslampje voor te laag

koelvloeistofniveau
O Waarschuwingslampje

voor

versleten

remblokken
P

Waarschuwingslampje voor te laag

motorolieniveau
Q

Waarschuwingslampje voor te lage

motoroliedruk
R

Waarschuwingslampje voor te hoge

olietemperatuur in automatische versnellingsbak
S ON-/OFF-toets

waarschuwingssysteem

voor snelheidsoverschrijding

53 lichtsterkteregelaar

voor instrumentenpaneel en

Control-System-display

54 schakelaarpaneel:
 A

schakelaar

voor

achterruitverwarming

 B

schakelaar

voor

mistlampen

 C

schakelaar

mistachterlichten

 D

schakelaar

portiervergrendeling
