Lotus Service Notes



   Introduction

VEHICLE IDENTIFICATION NUMBER & ENGINE NUMBER



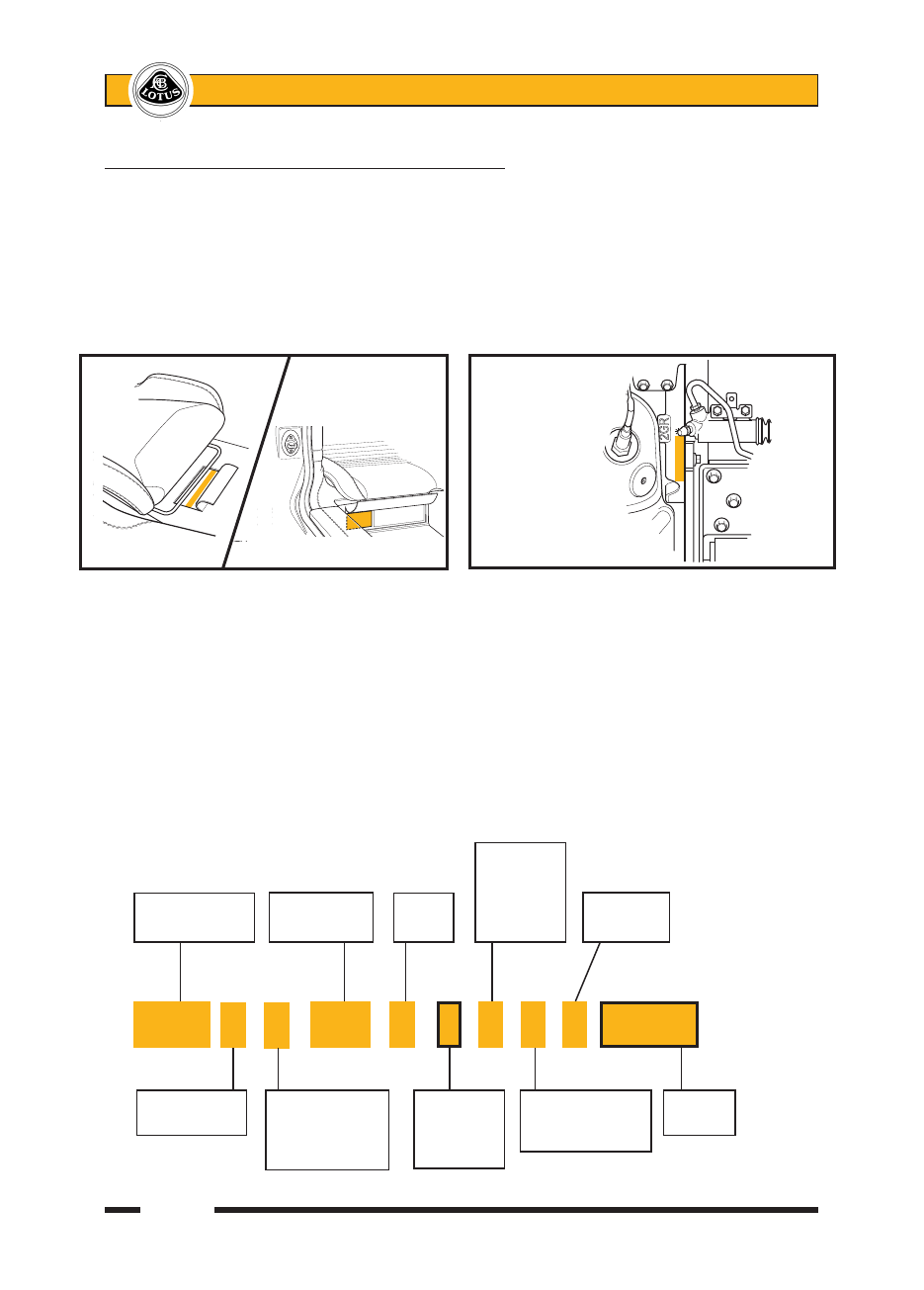

The Vehicle Identification Number (V.I.N.) is a unique 17-digit number used to identify the car for licencing,

warranty, spares ordering and administrative purposes.

The chassis frame is stamped with the V.I.N. on the crossmember beneath the driver’s seat, accessible

inside the cabin with the seat slid fully rearwards.  Pull back a flap in the carpet to view.  The number is also

printed on a label stuck to the vertical face of the fuel tank bay, below the front edge of the right hand rear seat

cushion or luggage shelf.  Pull back a flap in the carpet to view.

It is essential that the complete V.I.N. is quoted in any correspondence concerning the car, or when order

ing spare parts.

Engine Number

The 6-digit engine serial number is stamped on the LH rear flange of the cylinder block, alongside the

clutch housing jointface, and is viewable only from beneath after removal of the engine undertray.  The number

is repeated on a bar code label applied to the front face of the left hand cylinder head, which may be viewed

from above using a mirror.

The full V.I.N. should always be quoted with any vehicle enquiries, together with the engine number if the

query is engine related.  Factory records are filed against V.I.N., and specification change points are identified

by V.I.N. or engine number.

The V.I.N. comprises 17 characters, coded in accordance with European Economic Community (EEC)

directives, or, for the USA, with those of the National Highway Traffic Safety Association (NHTSA).  For change

point identification in Service Notes, Service Bulletins and Service Parts Lists, typically, only characters 10

(model year), and 14 to 17 (serial number) will be quoted.













3#

#

1#(#

intro25

V.I.N. ON CHASSIS

ohe40

                  V.I.N. LABEL



                    Assembly

                                    Plant



                    H = Hethel



Manufacturer     Vehicle Type    Check    B = Shah     Model



Identifier Code   122 = Evora     Digit              Alam    4 = Evora









S  C  C

     1  2  3    4    5    6  7  8    9    10   11   12   13   14 15 16 17



Engine Type    Restraint        Model Year   Chassis/Body      Serial

    T = 2GR-FE     C = Dual S.I.R.     9   = 2009    N = RHD a.c.

Number

                    + active       A   = 2010    P = LHD a.c.

                        front belts      B  = 2011

120U0113



  ENGINE NUMBER











             intro24

2GR

0564901





Lotus Service Notes



   Introduction

MODEL HISTORY

Evora Introduction:

First deliveries commence June 2009 at '09 VIN serial number 0721.





Lotus Service Notes



   Introduction

LIFTING POINTS

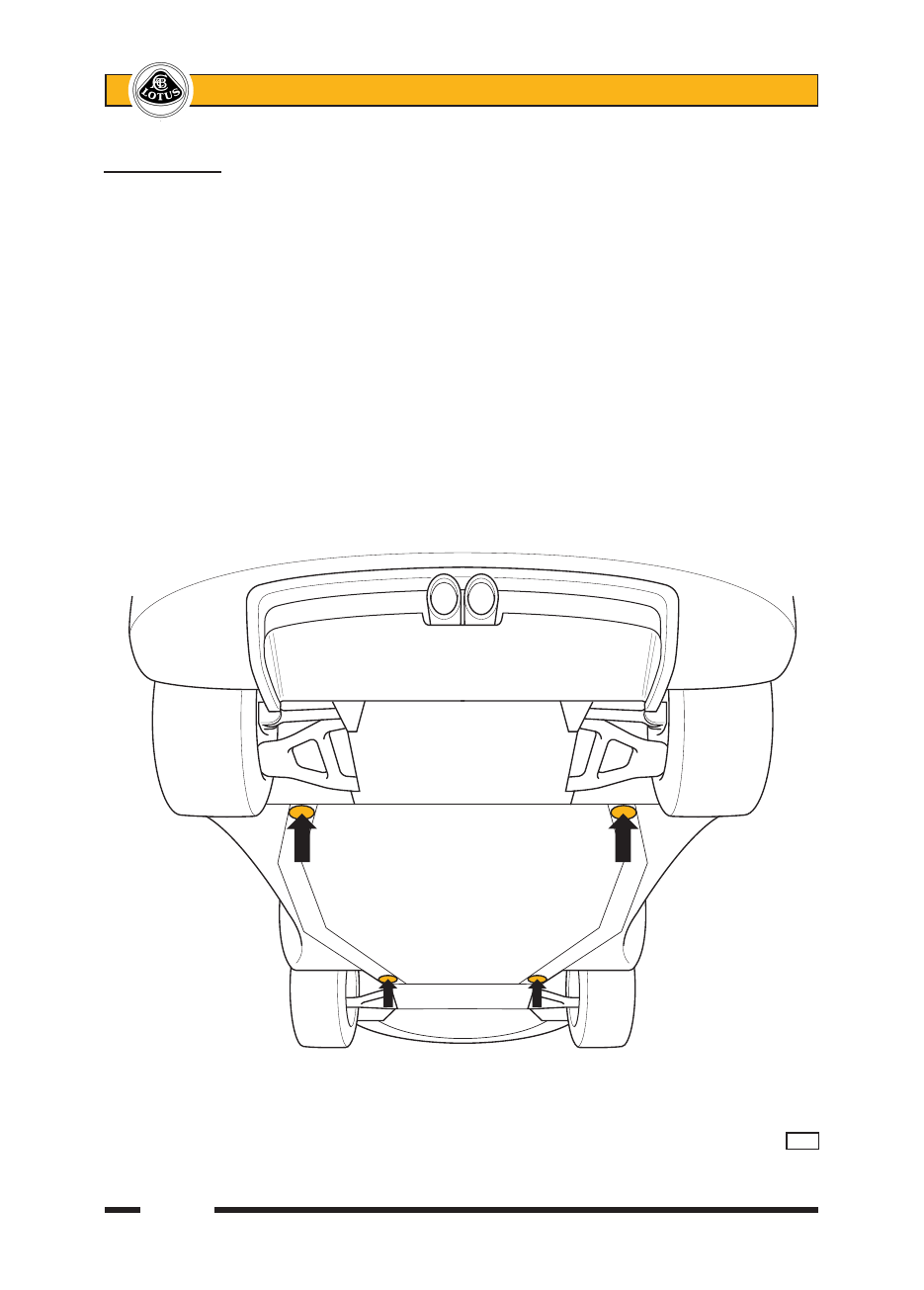

When using a lifting jack or hoist, care must be taken to position the device only beneath the areas shown

in the illustration.  Each designated point uses a ribbed alloy reinforcement pad integral with the main chassis

structure.  Use a suitable rubber pad to provide additional protection from surface damage:

A;  Identified by a blue sticker. Beneath the front ends of the chassis main siderails, just behind the rear edge

of the front undertray.

B;

  Identified by a blue sticker.  Beneath each end of the fuel tank bay rear crossmember,  just ahead of the

front edge of the engine bay undertray.

If using a single jack for wheel changing purposes, a single rear lifting point (B) may be used to raise both

wheels on that side of the car.  With the limited vision available under these circumstances, extra care must be

taken to position the jack correctly.

Note that in order fully to exploit the benefits of light weight, and to maximise stowage space, the Evora

has no provision for spare wheel carriage or lifting jack.  A temporary puncture recovery facility is provided in

the form of a tyre inflator aerosol stowed in the right hand side of the boot.
