Diagnostic system: reading out fault memory and activating systems

Subsequent work

2233

61 30 55 Replacing convertible-top frame - as of MY
2005

- Replacing convertible-top frame

Replacing convertible-top frame

Installing convertible top frame

Installation Location:

Installation position for convertible-top frame

Note

Ensure that the assembly aid is seated firmly. The assembly aid must be recalibrated after removal. → 610115
Adjusting convertible top

2234

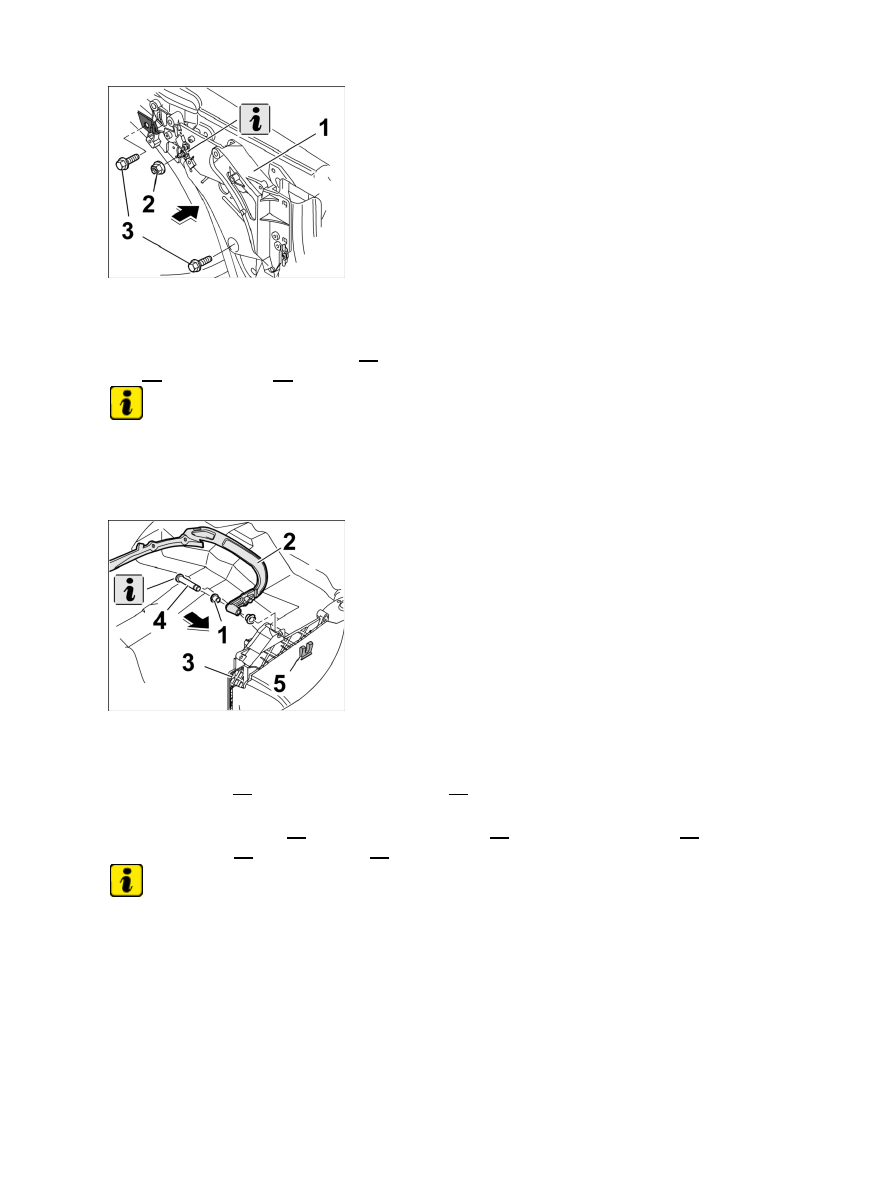

Installing convertible-top support

1. Install convertible-top support.

1.1. Position convertible-top support -1- on the assembly aid and screw down with fastening screws

-3-

 or fastening nut -2- . Tightening torque → Tightening torque: 23 (17 ftlb.) Nm

Note

Use assembly grease when fitting the pins.

•

Installing roof frame 2

2. Install roof frame 2.

2.1. Insert bushes -1- into the bore of roof frame 2 -2- on the outboard

side.

2.2. Position roof frame 2 -2- on convertible-top support -3- and connect with the pin -4- . Use the

retaining clip -5- to secure the pin -4- .

Note

Use assembly grease when fitting the pins.

•

Diagnostic system: reading out fault memory and activating systems

Installing convertible top frame

2235

Installing roof frame 3

3. Install roof frame 3.

3.1. Insert bushes -1- in the bore of roof frame 3 -2- on the inboard

side.

3.2. Position roof frame 3 -2- on the convertible-top support -3- and connect with the pin -4- . Use

the retaining clip -5- to secure the pin -4- .

Note

Use assembly grease when fitting the pins.

•

Installing roof frame 1

4. Install roof frame 1.

4.1. Insert bushes -1- into the bore of roof frame 2 -2- and roof frame 3 -3- on the outboard and inboard

sides.

4.2. Position roof frame 2 -2- and roof frame 3 -3- on roof frame 1 -4- and connect with the pin -5- and -6- .

Use the retaining clip -7- to secure the pin -5- and -6- .

Diagnostic system: reading out fault memory and activating systems

Installing convertible top frame

2236
