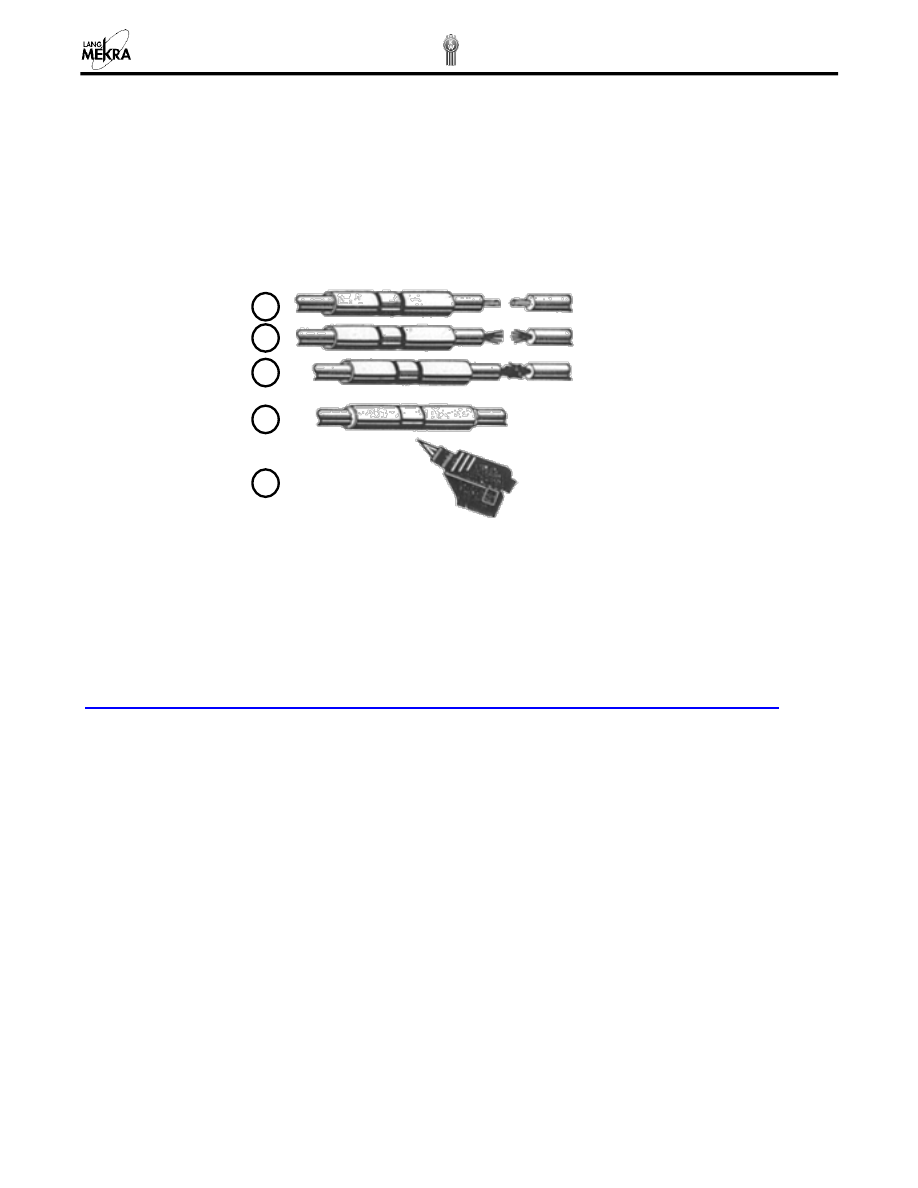

Apply  heat  evenly  around  the  length  of  the  tubing  from  the  center  and  out  to  the  ends  until  the  tubing
recovers and the adhesive flows.  Continue distributing the heat over the butt splice until the solder flows
into the wire strands. Remove the heat and allow it to cool for a perfect connection.

9.



Repeat step 4 - 8 above for the other wire.

10.



Install OAT sensor as shown in 6.3.1





















For Best Results

: Use a heat device capable of producing a temperature of 500 °F. When using an open flame,

do not isolate the flame on one area of the tubing. Make sure to distribute the heat evenly. Failure to heat the
connector until the solder is melted will result in an inferior connection. Overheating the connector may cause
damage to the tubing. The use of a liquid flux is recommended, especially with used wire.

For more information see the following website (video available):



http://www.calcentron.com/Pages/elektralink/elektralink_sealed_solder_connectors.html









4

5

6

7

8



WIRES ROUTING

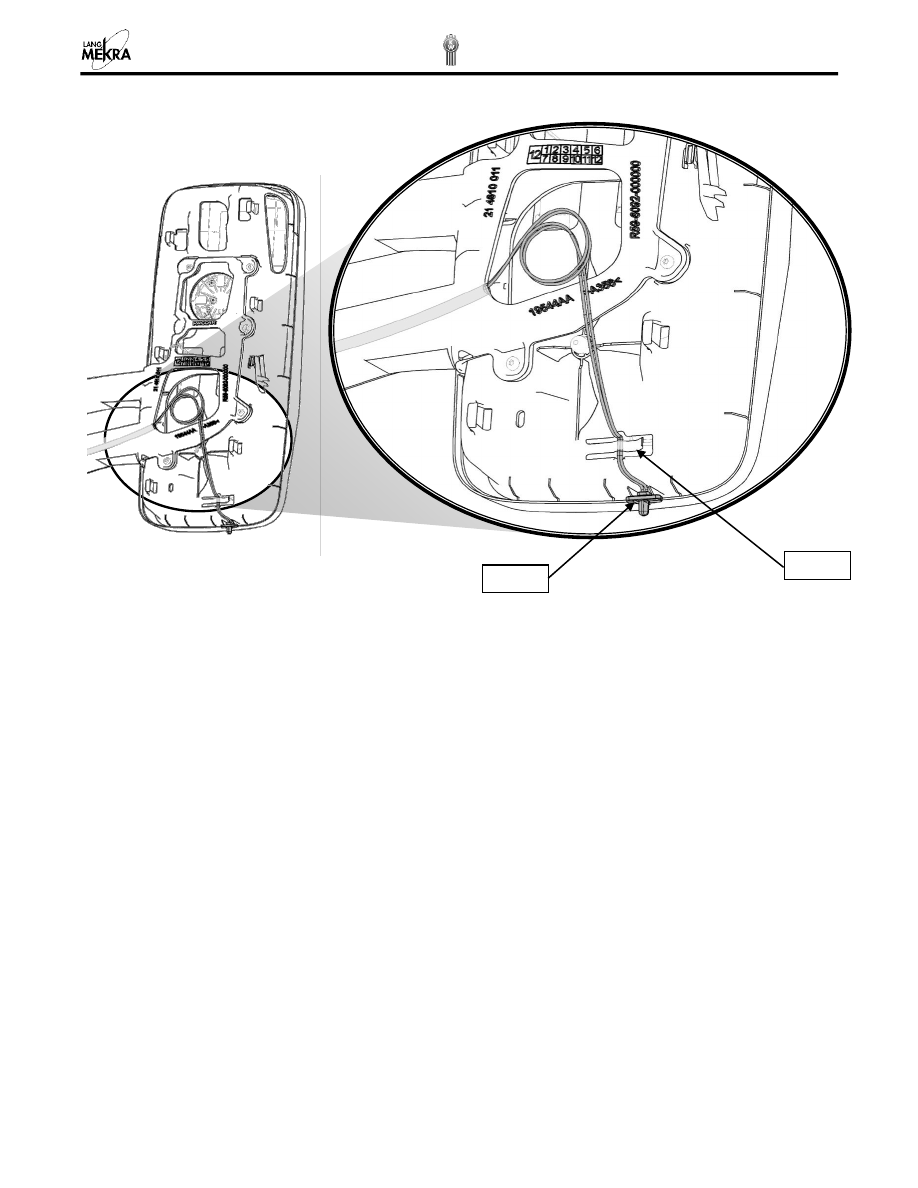

6.3.1. OAT wires





























Routing:

1.



Route the OAT wires between the bezel and arm.

2.



Insert the OAT sensor into the slot located at the bottom of the bezel as shown above.

3.



Place the blue and green wire in between the tab and bezel (shown above).  This will help keep the OAT
sensor in place during operation.









Tab

Slot



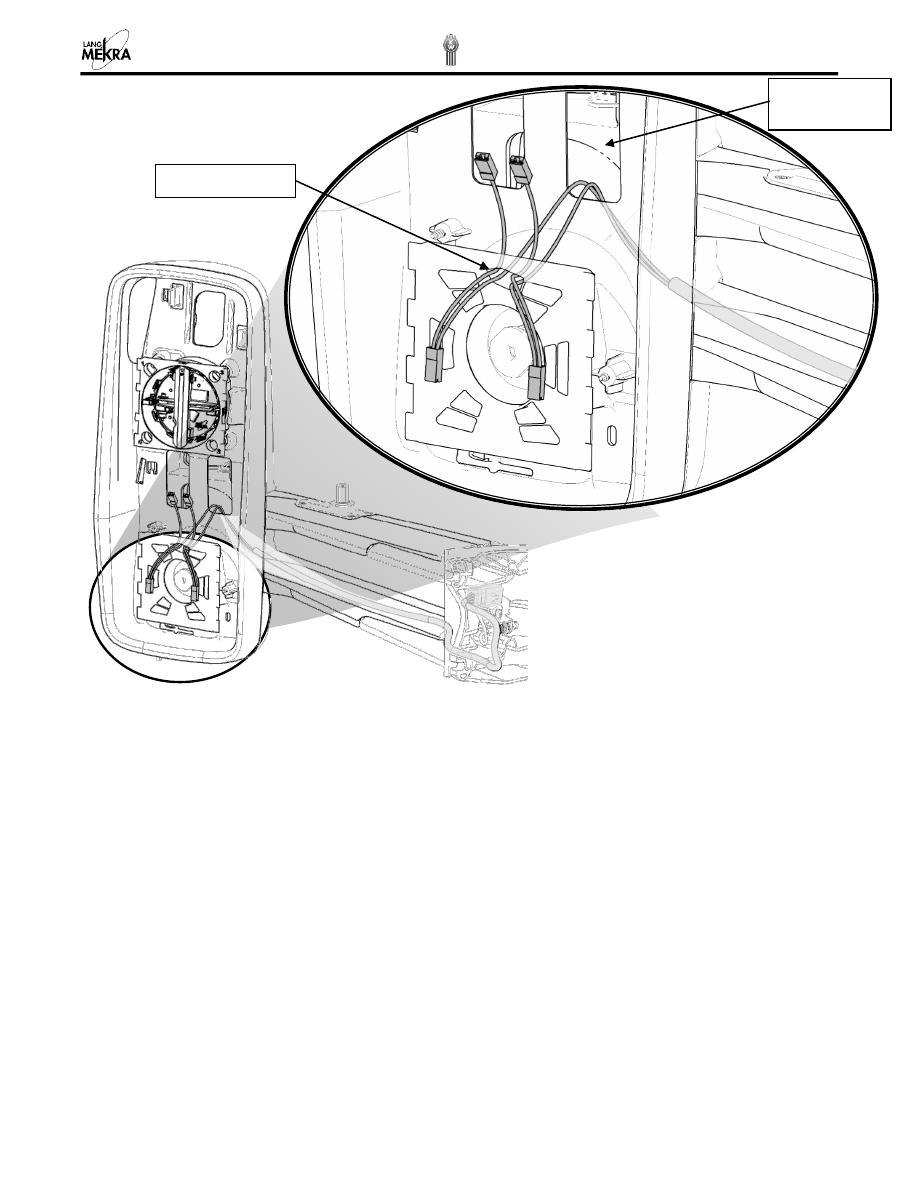

6.3.2. Heaters wires







































Routing:

1.



Guide both sets of heater wires through the opening located on the right side of the bezel (shown above).

2.



Guide  the  convex  heater  wires  through  the  slot  located  on  the  adjustable  socket  plate.    Insert  all  four
connectors onto the heater foil terminals.



Note:

The convex heater wires contain two sets of wires leading into the connector. The main heater wires
branch off of the convex heater wires.





Socket Plate Slot

Right hand
bezel opening

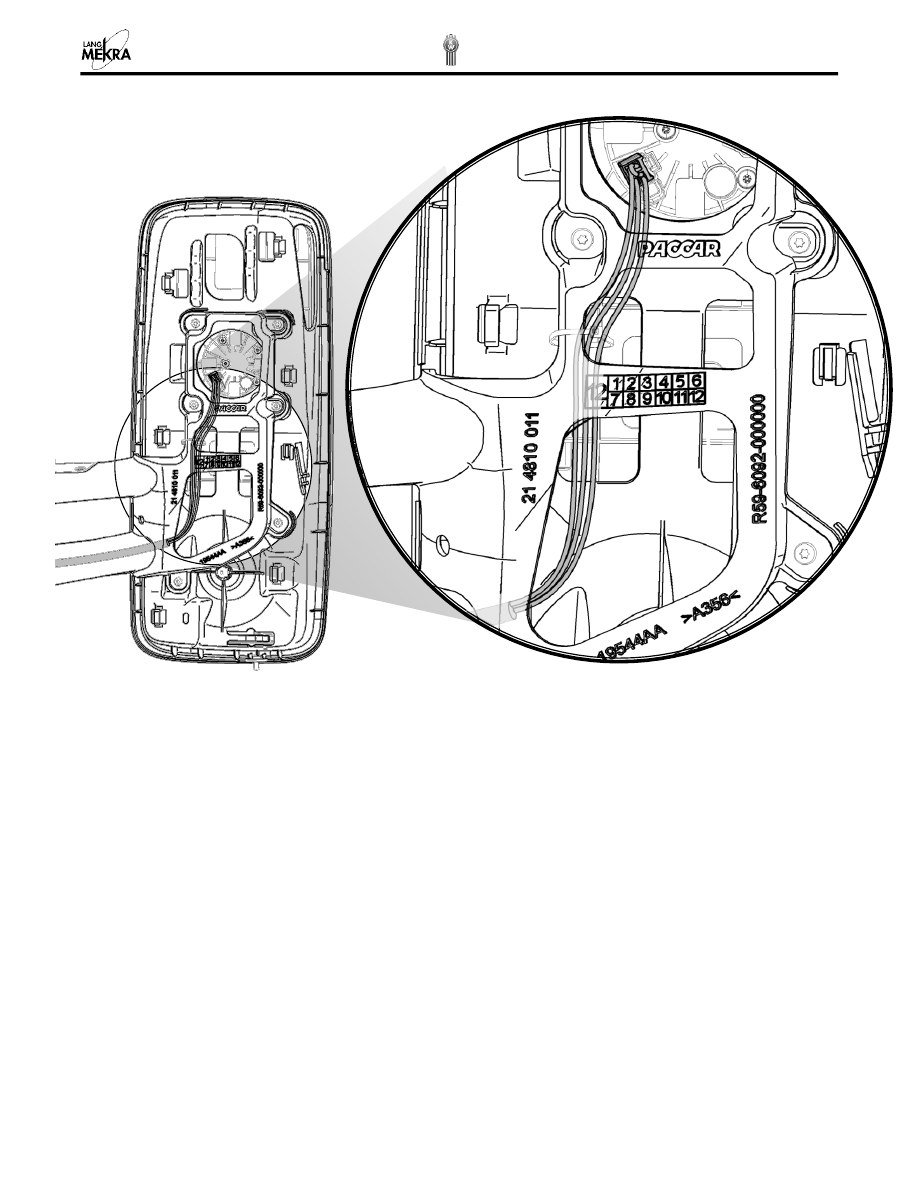

Actuator wires







































Routing:

1.



Route the actuator wires between the bezel and the arm.



2.



Guide the wires along the right side of the arm and insert the connector into the actuator (shown above).



3.



Insert a tie wrap in the location shown above, to avoid loose connection during operation.
