MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

77

Removal

Exhaust Manifolds and Tubing

Left Exhaust Manifold and Tubing

WARNING: To prevent personal injury or

death, read all safety instructions in the “Safety
Information” section of this manual.

WARNING: To prevent personal injury or

death, shift transmission to park or neutral, set
parking brake, and block wheels before doing
diagnostic or service procedures.

WARNING: To prevent personal injury or

death, make sure that the engine has cooled
before removing components.

NOTE: Engine fluids (oil, fuel and coolant) are a threat
to the environment.

Recycle or dispose of engine

fluids according to local regulations. Never put engine
fluids in the trash, pour fluids on the ground, in sewers
or bodies of water.

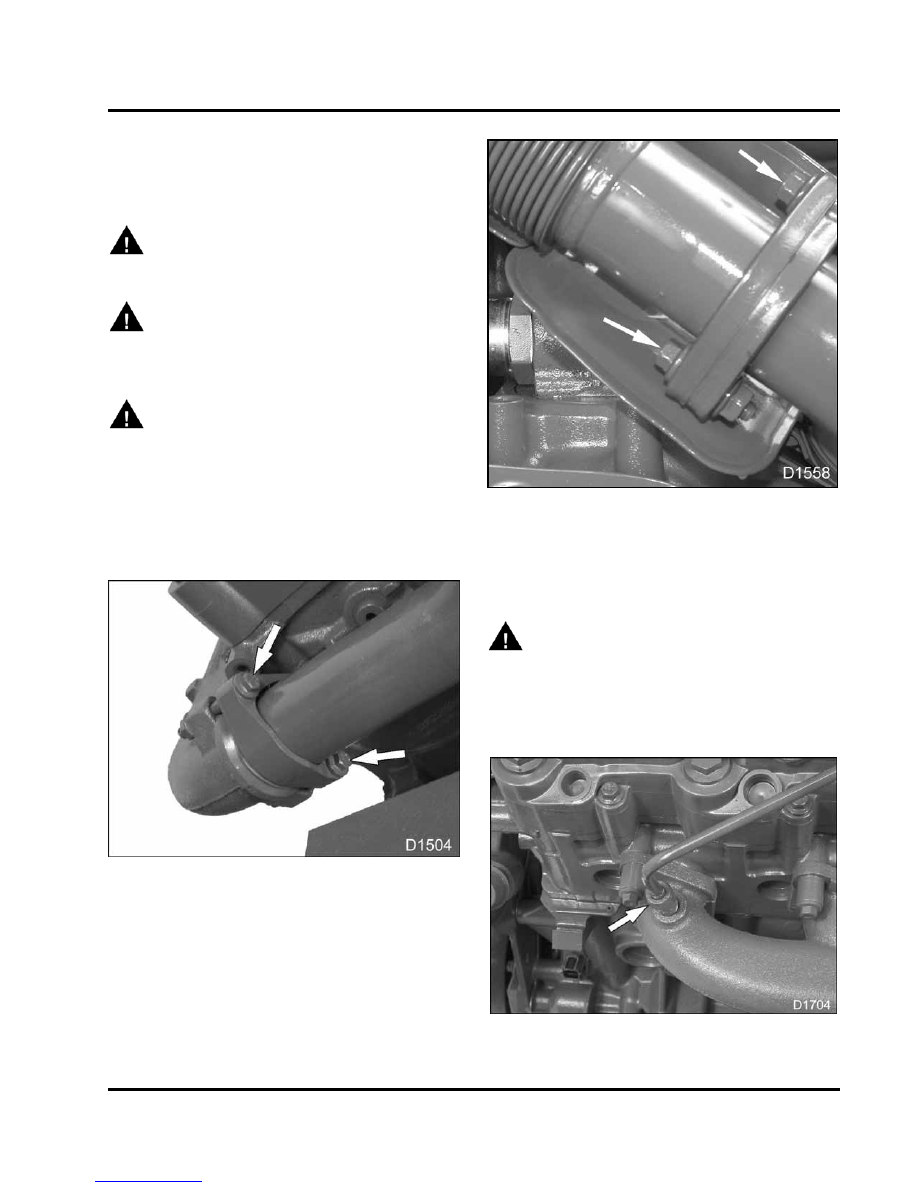

Figure 83 Manifold mounting bolts for shielded
tube exhaust assembly

1.

Remove two M8 x 60 bolts securing the shielded
tube exhaust assembly on left exhaust manifold.

NOTE: Install caps (Table 9) to cover all openings. If
plastic caps are not available, cover with tape.

Figure 84

Exhaust tube bolts (upper right)

2.

Remove two M8 x 30 bolts securing the shielded
tube exhaust assembly.

Discard exhaust tube

gasket.

WARNING: To prevent personal injury or

death, do not let engine fluids stay on your skin.
Clean skin and nails, using a hand cleaner, and
wash with soap and water.

Wash or discard

clothing and rags contaminated with engine
fluids.

Figure 85 Tube fitting for EBP sensor

78

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

3.

Remove tube fitting for EBP sensor and pull tube
from exhaust manifold.

Figure 86 Mounting bolts and spacers for left
exhaust manifold

1.

Exhaust manifold

2.

Exhaust manifold mounting bolt and spacer (8)

4.

Remove eight M8 x 40 exhaust manifold bolts and
remove manifold.

5.

Remove and discard manifold gasket.

Right Exhaust Manifold and Tubing

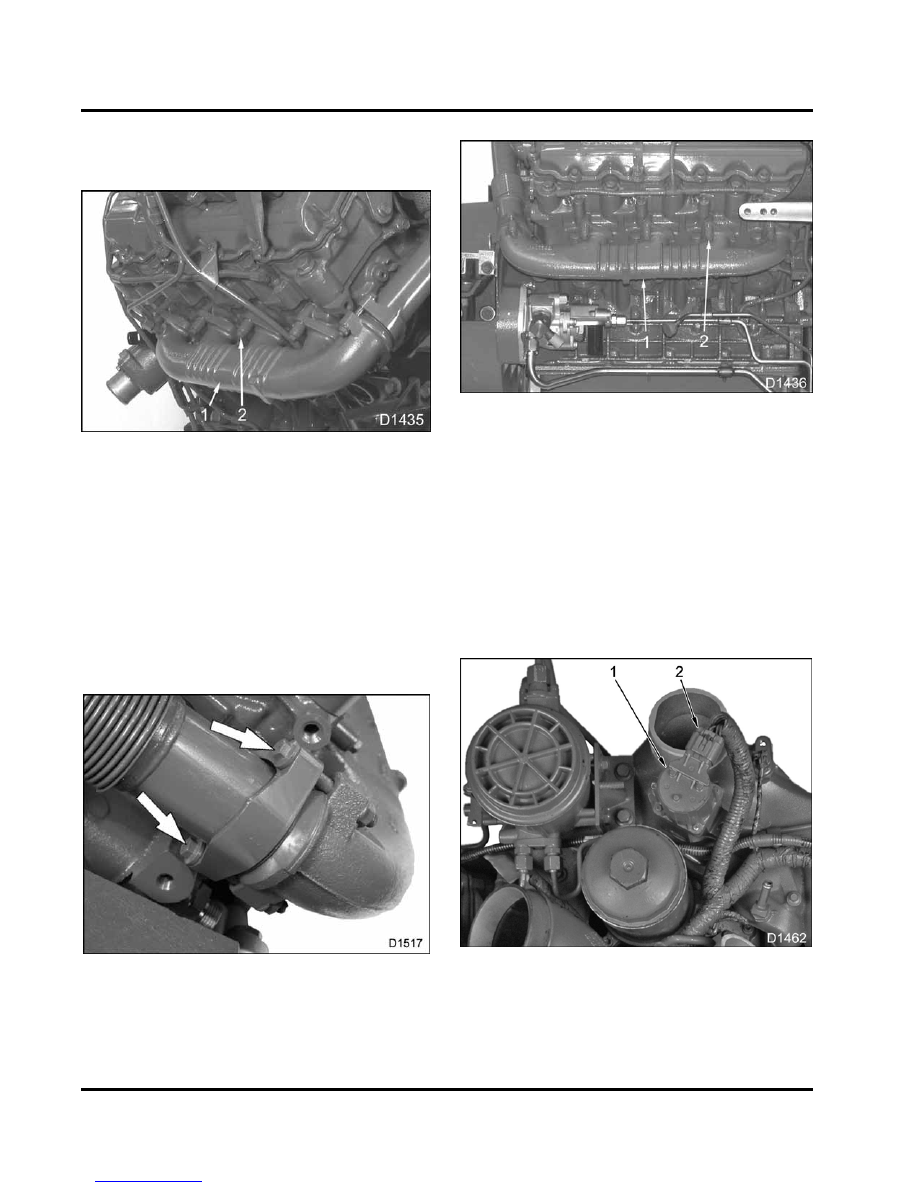

Figure 87 Right exhaust tube assembly

1.

Remove two M8 x 60 bolts connecting the right
exhaust tube assembly to the right exhaust
manifold.

Figure 88 Mounting bolts and spacers for right
exhaust manifold

1.

Exhaust manifold

2.

Prevailing torque bolt and spacer (8)

2.

Remove eight M8 x 40 prevailing torque bolts and
remove manifold.

3.

Remove and discard manifold gasket.

Exhaust Gas Recirculation (EGR) Valve

Figure 89 EGR valve and 8-pin electrical
connector

1.

EGR valve

2.

8-pin electrical connector

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

79

1.

Disconnect 8-pin electrical connector from EGR
valve.

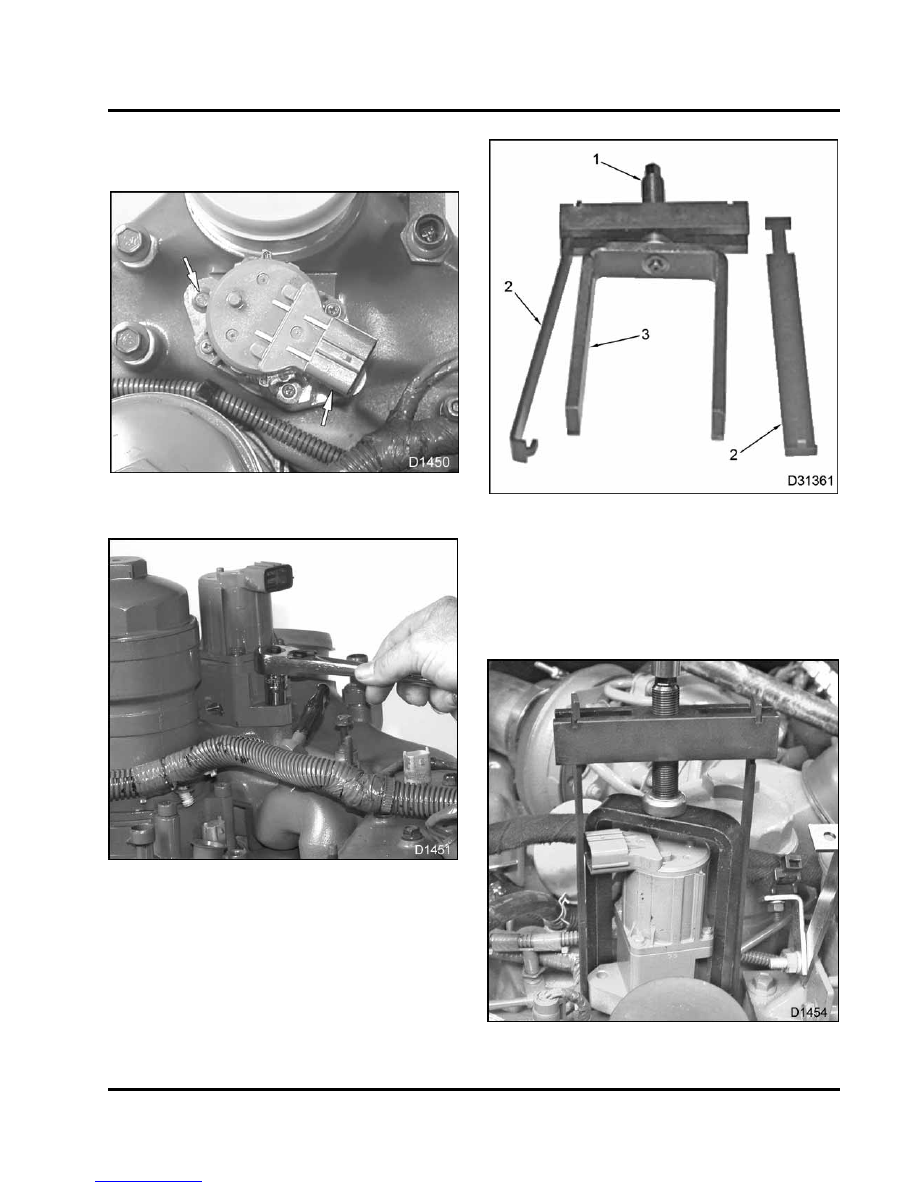

Figure 90 EGR valve retaining bolts

Figure 91

EGR valve retaining bolts

2.

Remove two M6 x 35 EGR valve retaining bolts.

3.

Turn the EGR valve counterclockwise.

Figure 92

EGR Valve Puller

1.

Screw

2.

J arm with tab

3.

Puller legs

4.

Install the EGR valve puller (Table 9).

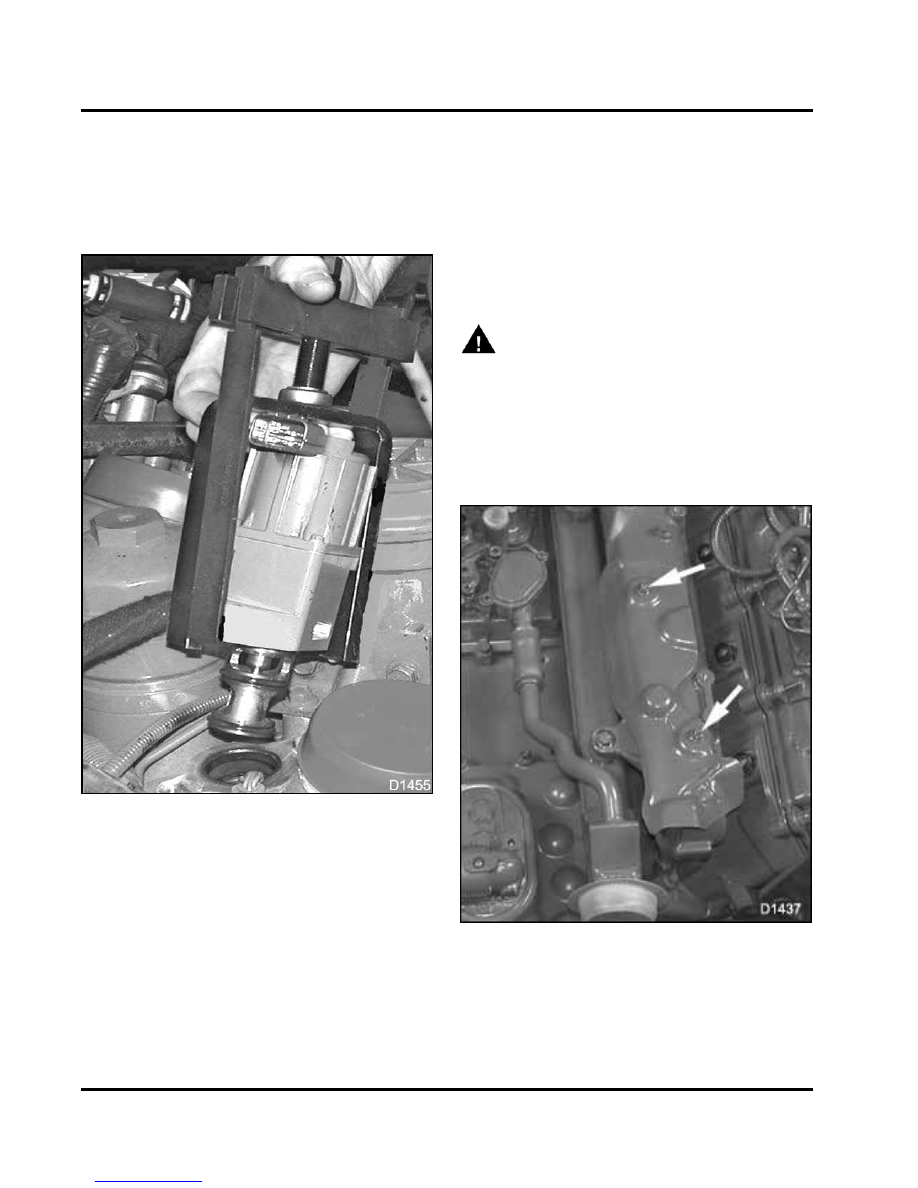

Figure 93 EGR valve puller installed

80

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

5.

Slip the pin of each J-arm under and in the bolt
hole of the EGR mounting flange and hook the top
end in the puller beam.

6.

Position the puller legs over the EGR bolt holes in
the intake manifold.

Figure 94 EGR valve removed

7.

Turn threaded shaft clockwise to remove EGR
valve.

CAUTION: To prevent engine damage, after removing
the EGR valve, vacuum loose carbon deposits and
debris from inside the intake manifold.

8.

Remove and discard three O-rings.

Intake Manifold and EGR Cooler

NOTE: Before removing intake manifold, remove the
following components:

•

Fuel Filter Housing and Lines

•

VGT

See “Fuel System” and “Electronically Controlled
VGT” sections for removal procedures.

WARNING: To prevent personal injury or

death, wear safety glasses with side shields to
protect eyes. Limit compressed air pressure to
207 kPa (30 psi).

CAUTION: To prevent engine damage, blow out or
vacuum dirt and debris under the intake manifold. This
prevents dirt and debris from entering intake ports
when the manifold is removed.

Figure 95 Intake heat shield mounting nuts
(right side)

1.

Remove two M6 intake heat shield nuts on the
right side of the intake manifold.

2.

Remove heat shield.
