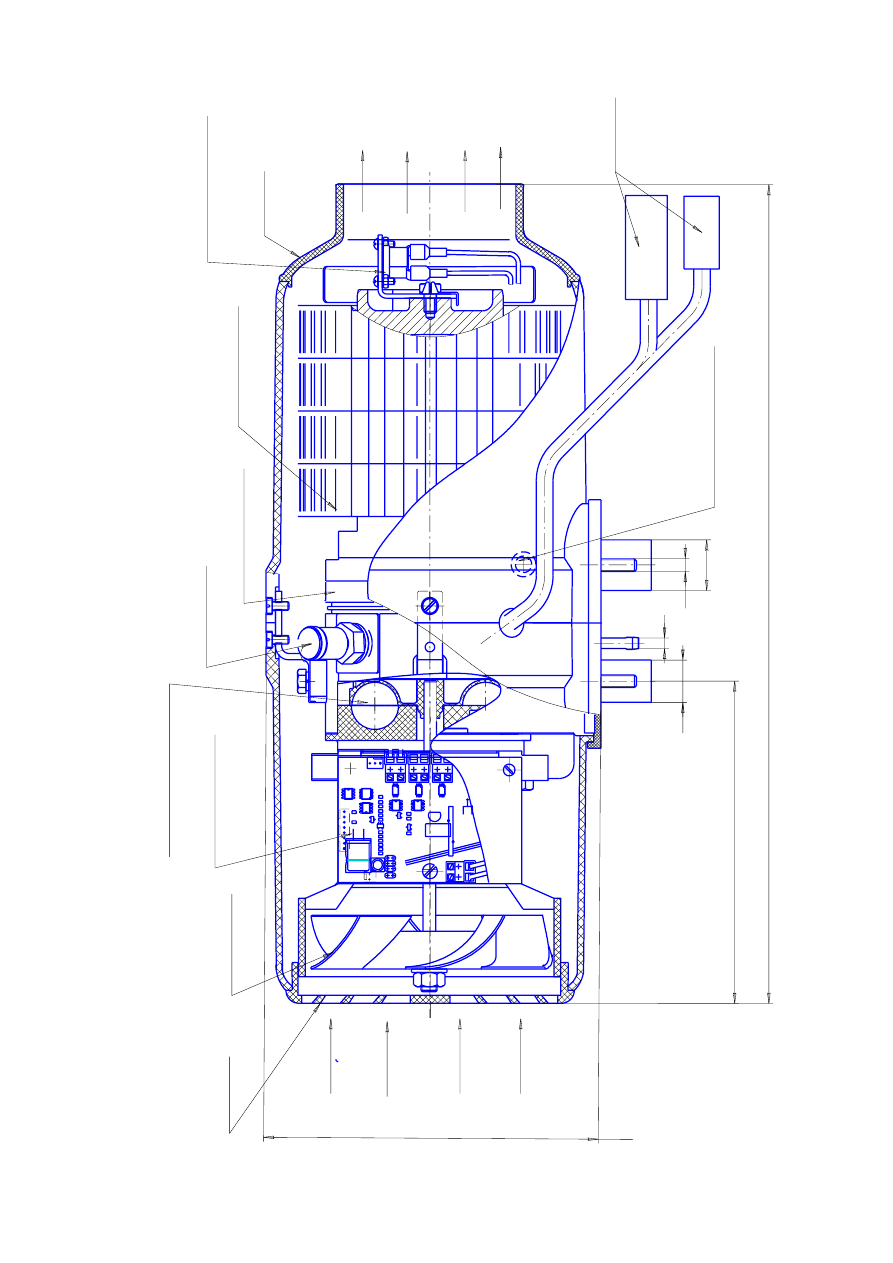

3) при перегреве теплообменника в нагревателе (например, закрыто входное
или выходное отверстия в нагревателе) происходит автоматическое
выключение отопителя;
4) при падении напряжения ниже 20 В (10,8 В)или его повышении свыше 30 В
(15 В) происходит выключение отопителя.
5) при аварийном выключении отопителя на устройстве пуска и индикации
начнет мигать светодиод. Количество миганий через паузу показывает вид
неисправности. Расшифровку вида неисправности смотри в разделе 12
“Руководства по эксплуатации
.

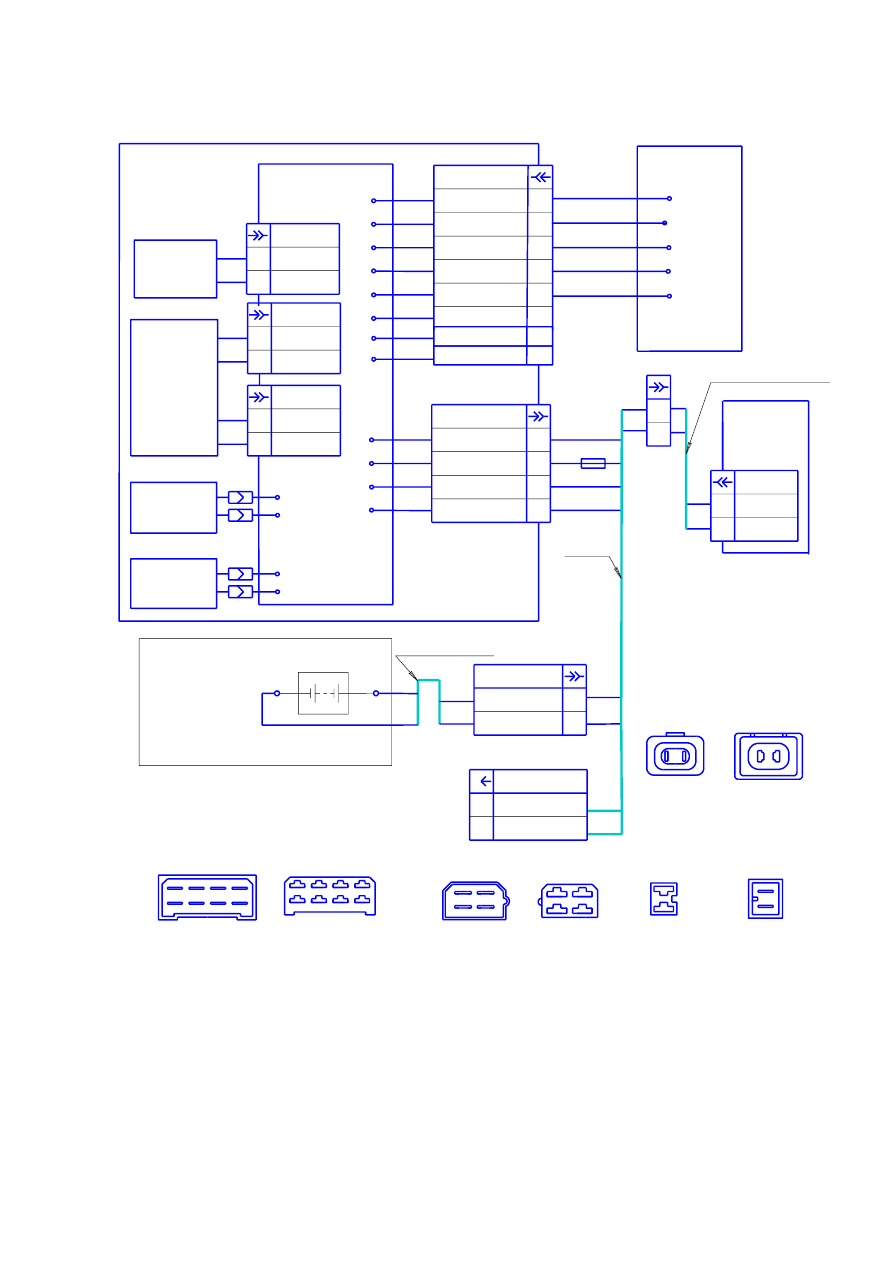

5 Блок управления отопителя (БУ)
БУ обеспечивает управление отопителем совместно с пультом управления.
БУ выполняет следующие функции:
а) начальную диагностику (проверку исправности) узлов отопителя при
запуске;
б) диагностику узлов отопителя во время всей работы;
в) включение и выключение отопителя по команде с пульта управления;
г) управление процессом горения;
д) автоматическое выключение отопителя:
- при потере работоспособности одного из контролируемых узлов;
- при выходе параметров за допустимые пределы (температуры
теплообменника, напряжения питания и срыве пламени в камере сгорания).

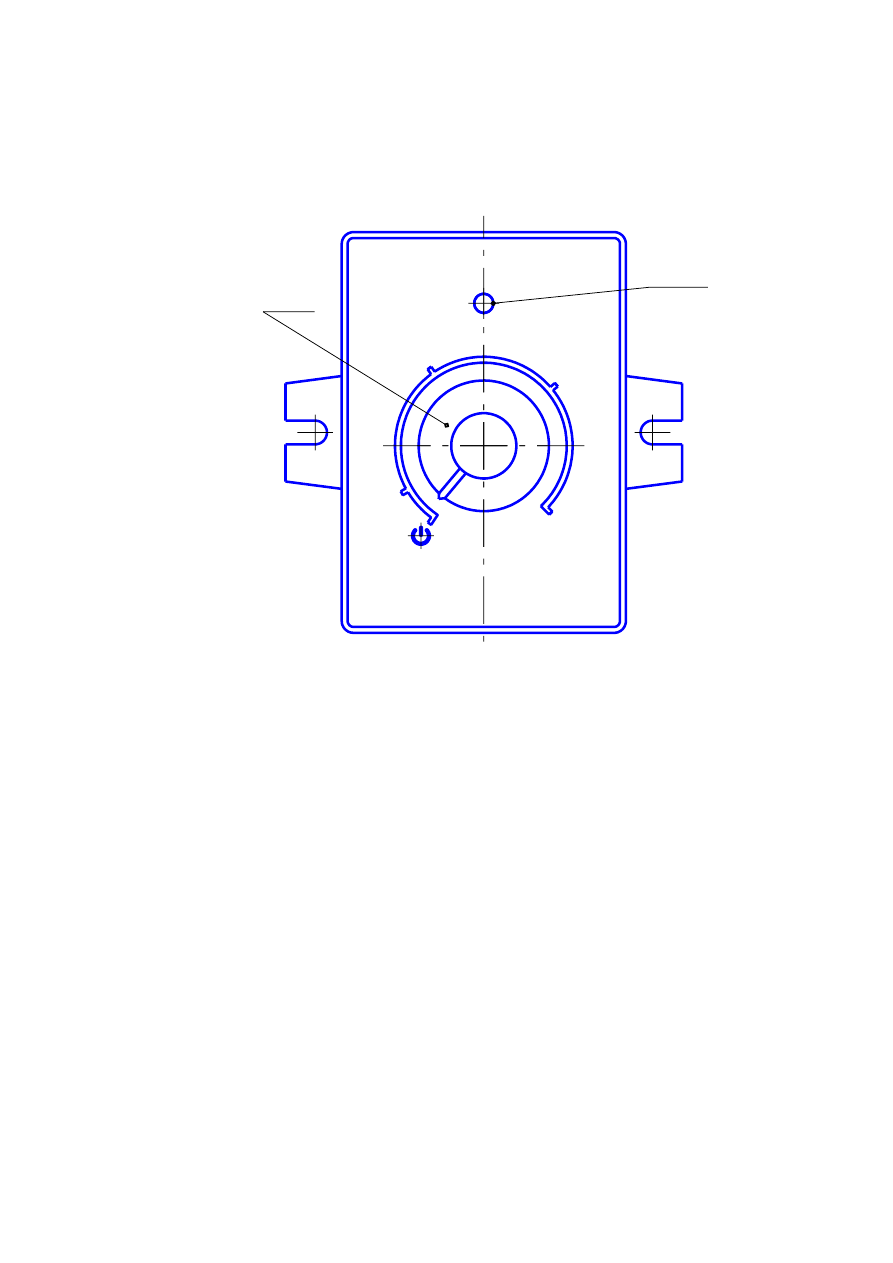

6 Назначение пульта управления
Пульт управления (пульт) предназначен для применения в составе отопителя
в качестве устройства, обеспечивающего ручное управление отопителем.
Пульт предназначен для:
- запуска (режима нагрева или вентиляции) и остановки отопителя в ручном
режиме;
- изменения в ручном режиме работы отопителя (температуру нагрева или
интенсивности вентиляции);
- индикации состояния отопителя ( светодиод светится красным- режим
обогрева, зеленым – режим вентиляции, мигает красным цветом - неисправность
(авария), не светится - отопитель не работает.
