Автомобили BAW. Руководство - часть 28





24

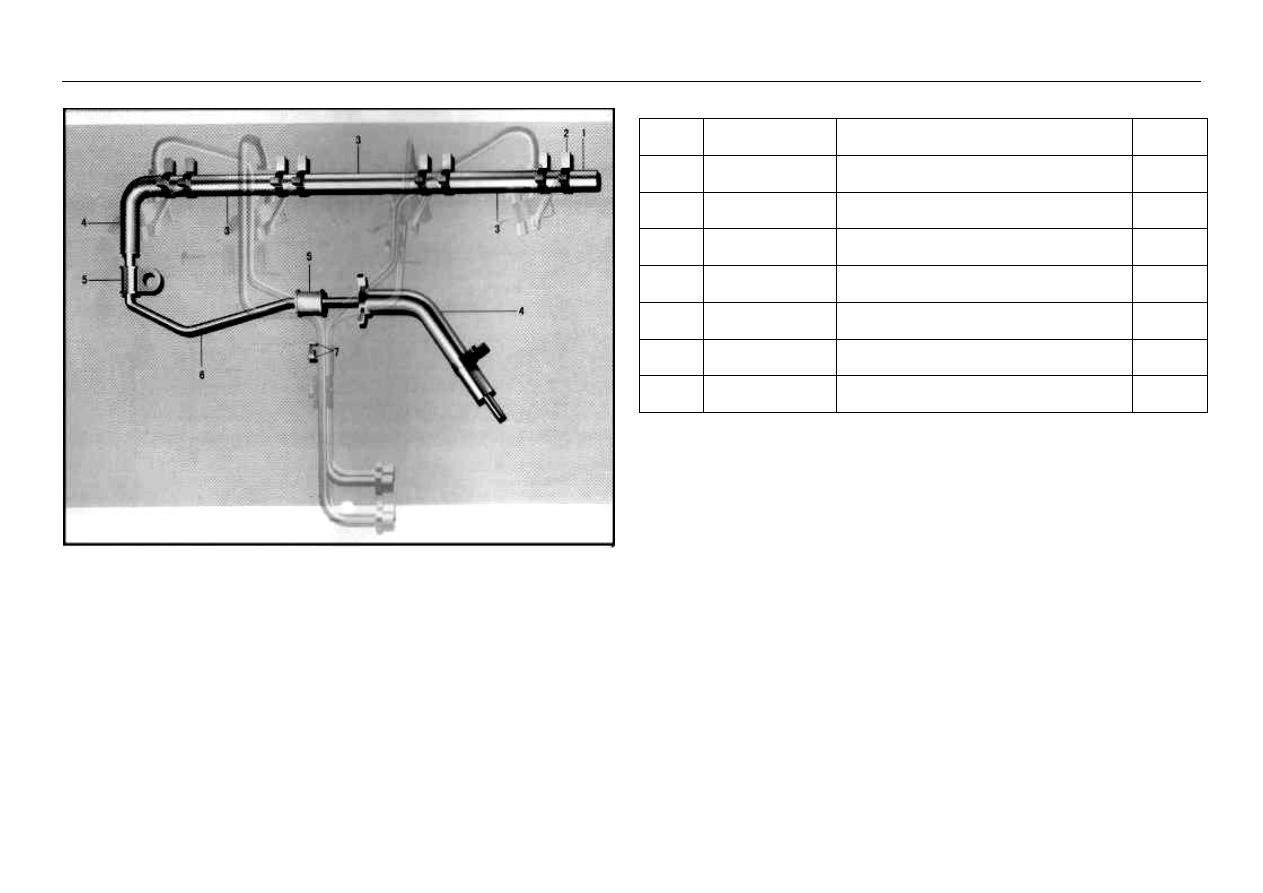

 МАСЛОПРОВОД       (

СА4D32)

























№



Номер детали



Наименование детали



Кол-во

1

1104101-X2



Шланг

1

2

1104305-X2



Хомут

11

3

1104102-X2



Маслопровод

3

4

1104103-X2



Соединительная трубка

2

5

1104205-X2



Зажим в сборе

2

6

1104104-X2



Трубка  маслопровода

1

7

CQ1420812



Болт

1





25



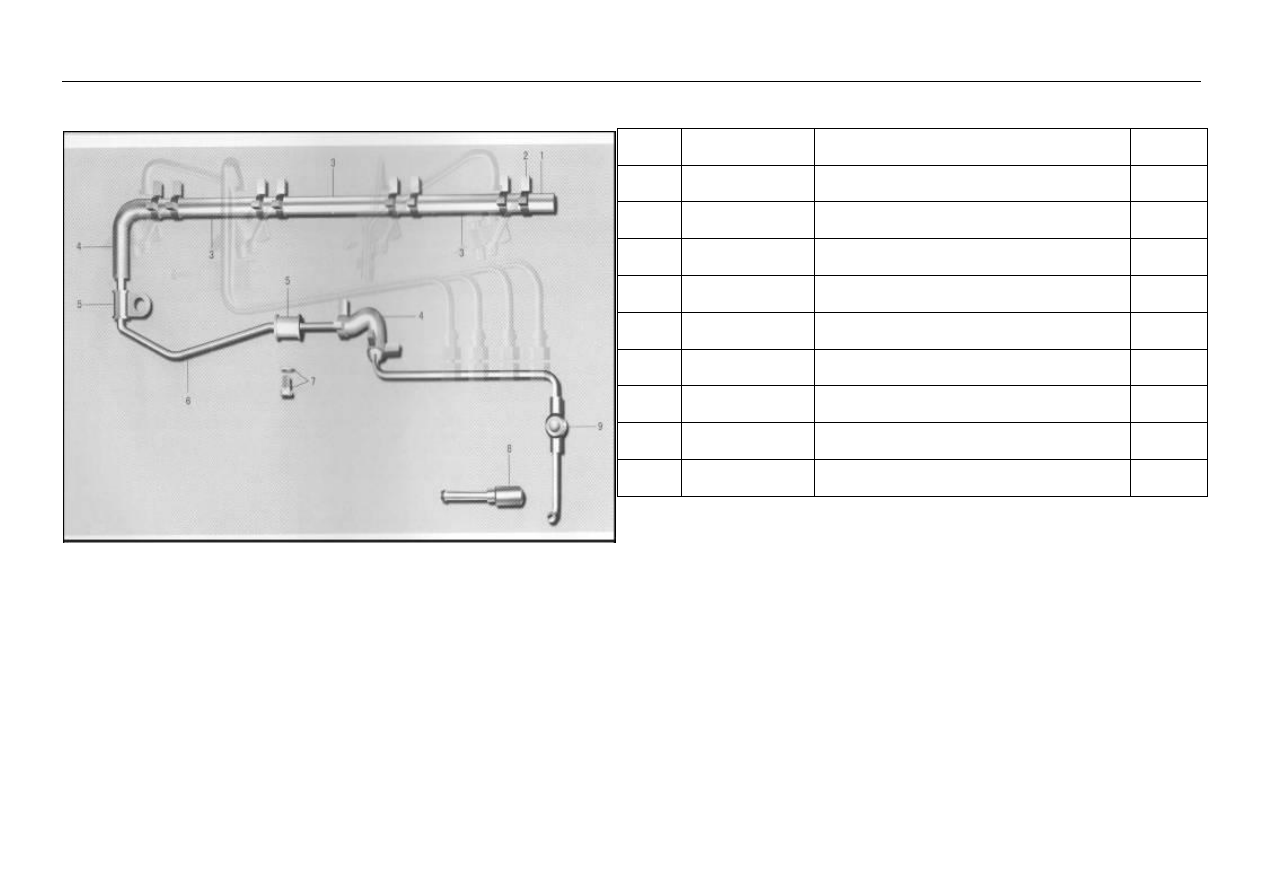

МАСЛОПРОВОД       (

СА498)





























序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1

1104101-X2



Шланг



1

2

1104305-X2

Хомут


11

3

1104102-X2



Маслопровод

3

4

1104103-X2



Соединительная трубка

2

5

1104205-X2



Зажим в сборе

2

6

1104104-X2



Трубка

1

7

CQ1420812



Болт

1

8

1104030-X2



Трубка подачи масла в сборе

1

9

1104050-X2



Трубка  маслопровода в сборе

1





26

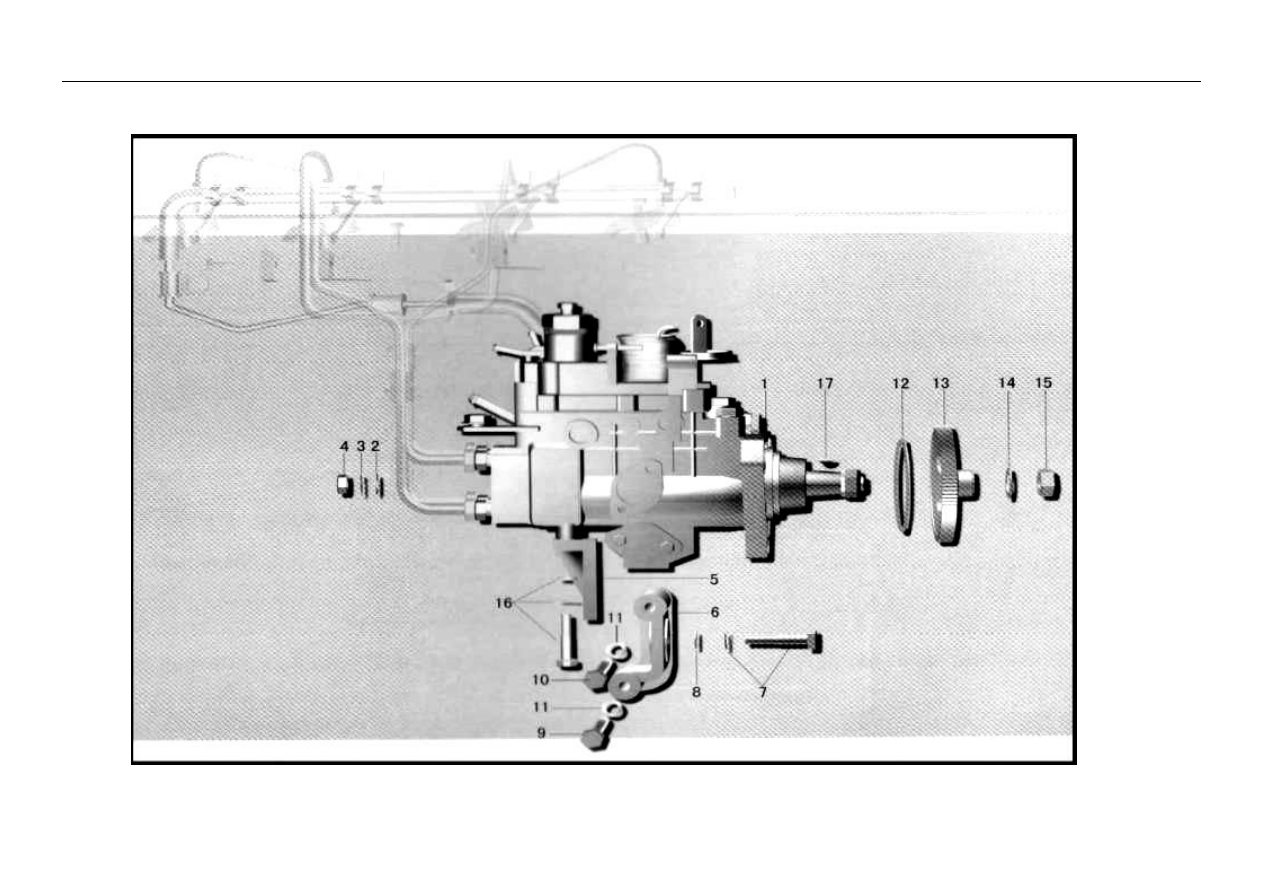

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД)

 СА4D32







































































ТОПЛИВН

ЫЙ НАСОС





27

ВЫСОКОГО ДАВЛЕНИЯ (ТНВД)СА4D32

№

Номер детали  Наименование детали

Кол-во

1

1111010-X2



ТНВД

1

2

1111014-X2



Шайба

3

3

Q40308



Пружинная шайба

3

4

CQ34008



Гайка

3

5

1111101-X2



Кронштейн

1

6

1111103-X2



Кронштейн

1

7

CQ1421030



Болт

1

8

Q40210



Шайба

1

9

CQ1501070



Болт

1

















№



Номер детали



Наименование детали



Кол-во

10

CQ1501090



Болт

1

11

Q40310



Пружинная шайба

2

12

1111201-X2



Прокладка

1

13

1111216-X2



Шестерня

1

14

Q40314



Пружинная шайба

1

15

CQ34114



Гайка

1

16

CQ1421022



Болт

2

17

Q5500416



Шпонка

1
