1.4.3 Гидроманипулятор ГМ-42Т-01 с кабиной
Гидроманипулятор служит для подачи лесоматериалов к приемному лотку
рубильного агрегата.
Гидроманипулятор ГМ-42Т-01 состоит из опорно-поворотного устройства
2 (рисунок 4), стрелы 3, рукояти 5 с выдвижной секцией 6, рабочего
органа 7, гидрооборудования 4 и электрооборувания 8. На колонне
гидроманипулятора установлена кабина оператора 1.
Опорно-поворотное устройство гидроманипулятора - реечного типа. Оно
состоит из поворотной колонны 9 и корпуса 12 (рисунок 5), в котором
расположены подшипники 4, 8 и реечный механизм.
Колонна представляет собой сварную конструкцию, состоящую из стойки и
вала. Вал вращается под действием двух реек 2 и 6. В верхней части
колонны имеются отверстия для крепления стрелы, а в нижней - проушина
для крепления гидроцилиндра.
Стрела 3 (рисунок 4) представляет собой сварную конструкцию коробчатого
сечения, состоящую из двух боковин, к которым приварены проушины для
крепления стрелы к колонне, и гидроцилиндров перемещения стрелы и
рукояти 5.
Рукоять 5 выполнена в виде сварной конструкции коробчатого типа
переменного сечения. С одной стороны она имеет проушины для соединения
со стрелой 3, а с другой стороны соединена с выдвижной секцией 6,
которая соединена с ротатором рабочего органа 1.
Стрела 3 и рукоять 5 соединяются друг с другом посредством пальцев через
двухзвенник.
На колонне гидроманипулятора установлена одноместная с жестким каркасом
кабина оператора 1 (рисунок 4), с органами управления технологическим
оборудованием и двигателем. Кабина обеспечивает защиту оператора. Кабина
оборудована сидением с подлокотниками, солнцезащитным козырьком,
электрическим стеклоочистителем, открывающимся люком в крыше, автономным
отопителем на дизельном топливе и фарами.
Рисунок 4 - Гидроманипулятор ГМ-42Т-01 с кабиной
1 - кабина оператора; 2 - поворотное устройство; 3 -стрела; 4 -
гидрооборудование; 5 - рукоять;
6 - выдвижная секция; 7 - рабочий орган; 8 - электрооборудование
1.4.4 Рубильный агрегат машины «Беларус» МР-40
Рубильный агрегат предназначен для размельчения круглых и колотых
лесоматериалов, низкокачественной древесины, отходов лесопиления и
деревообработки, которые по своему диаметру или другим размерам
помещаются в загрузочное окно машины (450х600 мм).
Рубильный агрегат состоит из устройства для размельчения 1 (рисунок 6),
конвейерной ленты с подающим прижимным роликом 2, стола подачи 3,
гидросистемы 4, трубы для выброса щепы 5, вентилятора 6, ступенек для
обслуживания 7.
В руководстве по эксплуатации на рубильный агрегат более подробно
описано его устройство и правила эксплуатации.

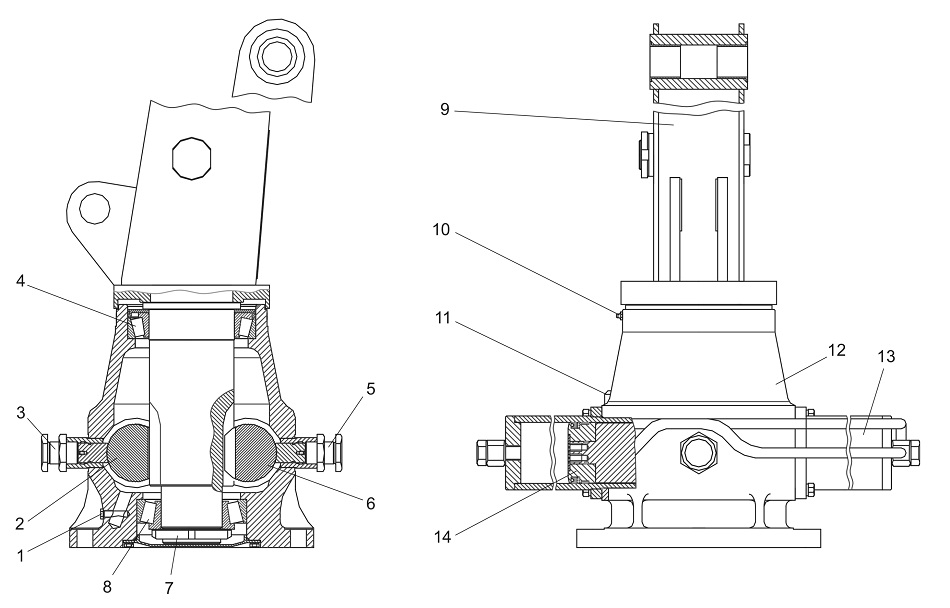

Рисунок 5 - Устройство опорно-поворотное
1 - сливная пробка; 2,6 - рейка; 3,5 - упор; 4,8 - подшипник; 7 - гайка;
9 - колонна; 10 - масленка; 11- заглушка-щуп; 12 - корпус; 13 - гильза;
14 - поршень

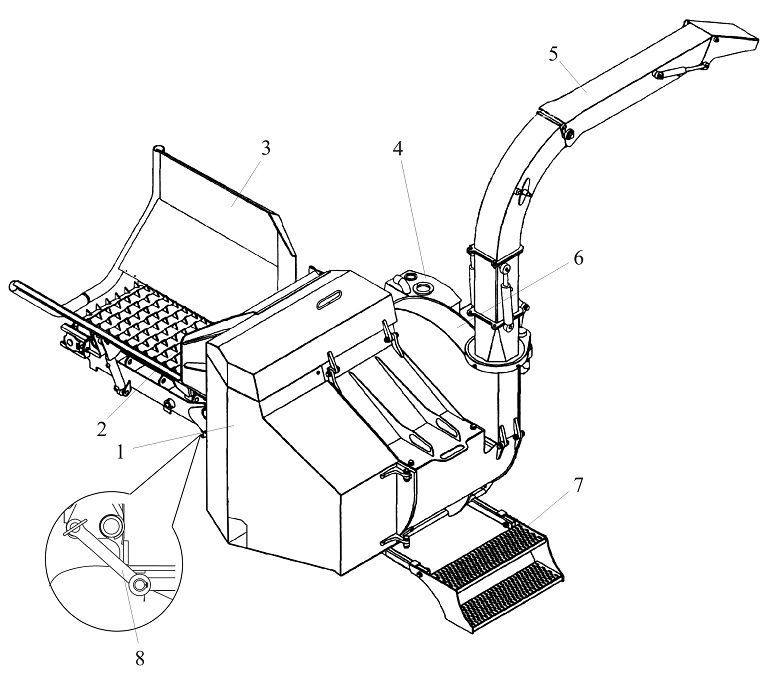

Рисунок 6 - Рубильный агрегат
1 - устройство для размельчения; 2 - конвейерная лента с подающим
роликом;
3 - стол подачи; 4 - гидросистема; 5 - труба для щепы; 6 - вентилятор; 7
- ступеньки для обслуживания; 8 - предохранительная штанга
