Автогрейдеры ГС-250 (ДЗ-98). Система всасывания и выхлопа дизеля ЯМЗ-238НД3

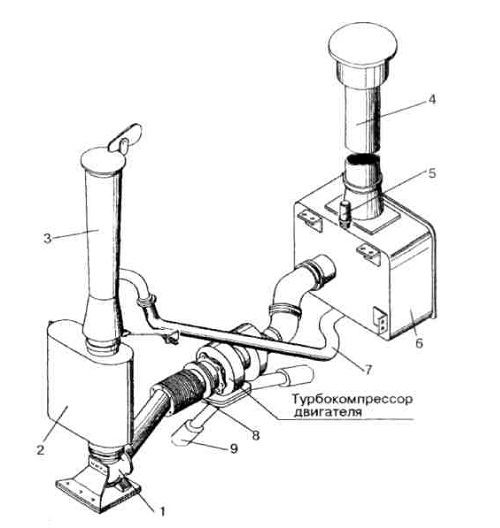

Система всасывания и выхлопа (рис.2.2) состоит из воздухоочистителя 6,
воздухозаборной трубы 4, эжектора 3, глушителя 2, индикатора
засоренности 5 и соединительных трубопроводов.
Турбокомпрессор двигателя приводится во вращение энергией выхлопных
газов двигателя, поступающих по трубопроводам 9. Турбокомпрессор
осуществляет прокачку атмосферного воздуха через воздухоочиститель и
подает под давлением очищенный от пыли воздух в цилиндры двигателя.
Воздухоочиститель 6 соединен с воздухозаборной трубой 4 в один блок и
установлен на капоте автогрейдера.
Воздухоочиститель имеет две ступени очистки. Первичная очистка воздуха
происходит в первой ступени с помощью матерчатых фильтров, где
задерживаются крупные частицы пыли, которые затем за счет разрежения,
создаваемого эжектором выхлопной трубы, отсасываются по трубопроводу 7 и
через эжектор, в котором частично сгорают, вместе с выхлопными газами
уносятся в атмосферу.
Очищенный матерчатыми фильтрами воздух попадает во вторую ступень
очистки, где проходит окончательную фильтрацию в кассетах из
высокопористого картона, а затем по трубопроводу направляется в цилиндры
двигателя.
Сигнальным устройством индикатора является находящийся внутри него
барабан, часть боковой поверхности которого выполнена красной. При
достижении предельно допустимой засоренности воздухоочистителя барабан
автоматически поворачивается красной частью к окну индикатора. Появление
красного цвета в окне индикатора указывает на необходимость обслуживания
матерчатых фильтров первой ступени воздухоочистки.
После обслуживания матерчатых фильтров необходимо вернуть барабан в
исходное (рабочее) положение. Для этого размещенный в верхней части
индикатора диск повернуть до упора по имеющейся стрелке и отпустить.
Если вскоре после очистки матерчатых фильтров в окне индикатора вновь
появляется красный цвет, то необходимо провести обслуживание кассет
второй ступени воздухоочистки.
' “ ВНИМАНИЕ! НЕГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ ТРАССЫ ВСАСЫВАНИЯ РЕЗКО
СОКРАЩАЕТ СРОК СЛУЖБЫ ДВИГАТЕЛЯ.
