ПРИЛОЖЕНИЕ Н

(обязательное)

МЕТРАН-350. ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДАТЧИКА ДАВЛЕНИЯ 3095FB

Рисунок Н.1 – Многопараметрический датчик давления 3095FB



Рисунок Н.2 – Удаленный монтаж на панели и на трубе многопараметрического датчика давления 3095FB
















ПРИЛОЖЕНИЕ П

(справочное)

МЕТРАН-350. ЧЕРТЕЖ СРЕДСТВ ВЗРЫВОЗАЩИТЫ

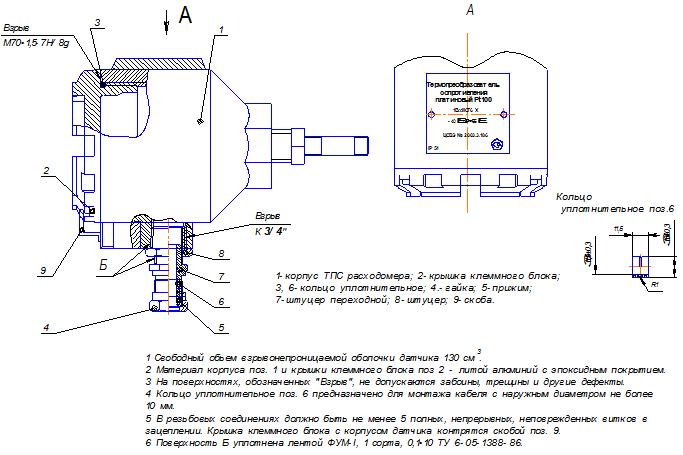

             Рисунок П.1 – Взрывонепроницаемое исполнение ТСП расходомеров Метран-350-MFA, Метран-350-М,   Метран-350-Р.

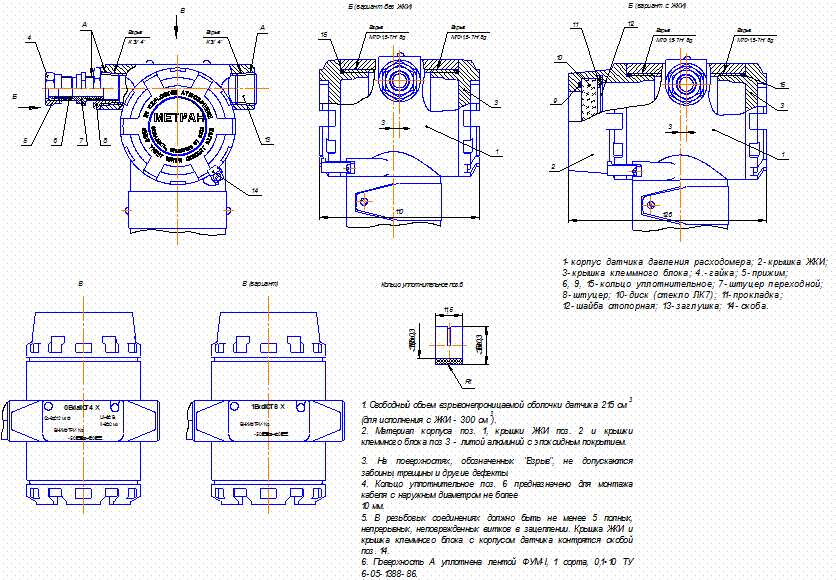

      Рисунок П.2 – Взрывонепроницаемое исполнение датчиков давления 3095 MV, 3051 C расходомеров Метран-350-MFA, Метран-350-М, Метран-350- Р

Рисунок П.3 – Взрывонепроницаемое исполнение датчиков давления 3051 S расходомера Метран-350 SFA.




БП– блок питания

Rн – суммарное сопротивление нагрузки.





Рисунок П.4 – Схема электрических соединений датчиков давления 3095MV расходомеров Метран-350 МFA, Метран-350 М; 3051расходомера Метран-350 SFA; 3051расходомера Метран-350 Р c барьером искрозащиты и с гальванической развязкой сигнальных цепей и цепей питания при подключении HART модема

Примечания

1       Источник питания должен иметь напряжение не более 250В.

2       Барьер искрозащиты, например, D1010SD1010D, 9303/13.

3       Rн – суммарное сопротивление всех нагрузок в системе управления, которое определяется параметрами барьера искрозащиты, но не менее 250 Ом.



БП– блок питания

Rн – суммарное сопротивление нагрузки.



Рисунок П.5 – Схема электрических соединений датчиков давления 3095MV расходомеров Метран-350 МFA, Метран-350 М; 3051расходомеров Метран-350 SFA; 3051расходомеров Метран-350 Р c барьером искрозащиты и с гальванической развязкой сигнальных цепей и цепей питания при подключении                       HART коммуникатора

Примечания

1           Источник питания должен иметь напряжение не более 250В.

2           Барьер искрозащиты, например, D1010SD1010D, 9303/13.

3           Rн – суммарное сопротивление всех нагрузок в системе управления, которое определяется параметрами барьера искрозащиты, но не менее 250 Ом.

БП– блок питания

Rн – суммарное сопротивление нагрузки.



Рисунок П.6 – Схема электрических соединений датчиков давления 3095MV расходомеров Метран-350 МFA, Метран-350 М; 3051расходомеров Метран-350 SFA; 3051расходомеров Метран-350 Р c барьером искрозащиты без гальванической развязки сигнальных цепей и цепей питания при подключении HART модема

Примечания

1           Источник питания должен иметь напряжение не более 250В.

2           Барьер искрозащиты, например, 9001/51.

3           Rн – суммарное сопротивление всех нагрузок в системе управления, которое определяется параметрами барьера искрозащиты, но не менее 250 Ом.

БП– блок питания

Rн – суммарное сопротивление нагрузки.



Рисунок П.7 – Схема электрических соединений датчиков давления 3095MV расходомеров Метран-350 МFA, Метран-350 М; 3051расходомеров Метран-350 SFA; 3051расходомеров Метран-350 Р c барьером искрозащиты без гальванической развязки сигнальных цепей и цепей питания при подключении                        HART коммуникатора



Примечания

1           Источник питания должен иметь напряжение не более 250В.

2           Барьер искрозащиты, например, 9001/51.

3           Rн – суммарное сопротивление всех нагрузок в системе управления, которое определяется параметрами барьера искрозащиты, но не менее 250 Ом.




ПРИЛОЖЕНИЕ Р

(обязательное)

МЕТРАН-350. ДИАМЕТР МОНТАЖНОГО ОТВЕРСТИЯ





Рисунок Р.1 – Порядок сверления отверстия в трубе соответствующего диаметра для расходомеров с ОНТ Annubar 485 в случае поддержки ОНТ без опоры и с опорой на противоположной стороне

Примечание – На противоположной стороне трубы строго по ее диаметру необходимо просверлить отверстие для моделей расходомеров с опорой ОНТ на противоположной стороне.

Таблица Р.1 – Диаметр отверстия

Тип сенсора

Диаметр отверстия, мм

1

19+1

2

34+1

3

64+1






ПРИЛОЖЕНИЕ С

(справочное)

МЕТРАН-350. СООБЩЕНИЯ, ВЫВОДИМЫЕ РАСХОДОМЕРОМ НА ЖКИ

В дополнение к выходным аналоговому и цифровому сигналам расходомер может выдавать информацию о текущем процессе и различные сообщения на ЖКИ (если ЖКИ установлен). Сообщения выводятся в соответствии с их приоритетом, причем обычные рабочие сообщения выдаются в последнюю очередь. Чтобы более подробно определить причину сообщения, следует воспользоваться программным обеспечением "Помощник инженера" или HART-коммуникатором для дальнейших "расспросов" расходомера. Описание сообщений ЖКИ приведены в таблицах С.1, С.2, С.3.



Таблица С.1 – Сообщения о неисправностях

Сообщение

Описание неисправности

Действия по устранению неисправности

FAIL

(сбой)

Плата центрального процессора и модуль сенсора несовместимы

Обратиться на предприятие-изготовитель

FAIL MODULE

(сбой модуля)

Модуль сенсора разъединен или функционирует неправильно. Ошибка энергонезависимой памяти

Убедиться, что ленточный кабель модуля сенсора подключен правильно

FAIL ELECT

(сбой электроники)

Плата электроники функционирует неправильно из-за внутренней ошибки

Обратиться на предприятие-изготовитель

FAIL CONFIG

(сбой настройки)

Неправильная настройка

Опросить и перенастроить расходомер

Примечание – Любое сообщение об ошибке, заканчивающееся словом "FACTORY" (завод), указывает на ее неустранимость в условиях эксплуатации, в этом случае необходимо обратиться на предприятие-изготовитель.








Таблица С.2 – Предупреждающие сообщения

Сообщение

Описание сообщения

Действия по устранению предупреждения

FPRES LIMIT

(превышение предела давления)

Избыточное (абсолютное) давление процесса находится за пределами диапазона измерений

Отрегулировать рабочий процесс

P/T LIMIT

(превышение предела давления или температуры)

Перепад давления или температура процесса находятся за пределами диапазона измерений

Отрегулировать рабочий процесс

CURR FIXED

(аналоговый выход не реагирует на изменения процесса)

Расходомер находится в одноканальном режиме. Аналоговый выход не отслеживает изменения давления

Опросить и перенастроить расходомер

CURR STATUD

(ток насыщения)

Давление находится за пределами назначенного диапазона датчика, аналоговый выход приведен к уровням предельных значений

Отрегулировать рабочий процесс

XMTR INFO

(информация о конфигурации)

Ошибка в энергонезависимой памяти. Ошибка найдена в области, где хранится информация о расходомере.

Опросить и перенастроить расходомер



Таблица С.3 – Рабочие сообщения

Сообщение

Описание сообщения

ZERO PASS

(нуль принят)

Значение нуля, установленное с помощью локальной кнопки настройки нуля, принято, и аналоговый выход должен измениться до значения 4 мА

ZERO FAIL

(нуль неверен)

Значение нуля, установленное с помощью встроенной кнопки настройки нуля, выходит за предел диапазона измерений или измеряемое давление выходит за пределы диапазона измерений

SPAN PASS

(диапазон принят)

Значение диапазона, установленное с помощью локальной кнопки настройки диапазона, принято, и аналоговый выход должен измениться до значения 20 мА

SPAN FAIL

(диапазон неверен)

Значение диапазона, установленное с помощью встроенной кнопки настройки диапазона, выходит за предел диапазона измерений или измеряемое давление выходит за пределы диапазона измерений

LOCAL DSBLD

(локальная блокировка)

Локальные настройки нуля и диапазона защищены. Сообщение появляется во время перенастройки диапазона с помощью встроенных кнопок нуля и диапазона. Информация о защите приведена в 2.5.1

WRITE PRTCT

(защита от записи)

Защита от записи включена. Сообщение появляется при попытке изменить данные настройки. Информация о защите от записи приведена в 2.5.1

LOOP TEST

(тест контура)

Идет тест контура. Во время теста контура или калибровки 4-20 мА аналоговый выход устанавливается на некоторое фиксированное значение. ЖКИ поочередно индицирует выбранный ток и проводит тест контура





ПРИЛОЖЕНИЕ Т

(обязательное)

МЕТРАН-350. ДЕРЕВО МЕНЮ КОММУНИКАТОРА HART МОДЕЛИ 375





Рисунок Т.1 – Дерево меню коммуникатора HART модели 375 при работе с расходомерами Метран-350-SFA, Метран-350-Р с датчиком давления 3051С



Рисунок Т.2 – Продолжение дерева меню коммуникатора HART модели 375 при работе с расходомерами Метран-350-SFA, Метран-350-Р с датчиком давления 3051С



Рисунок Т.3 – Продолжение дерева меню коммуникатора HART модели 375 при работе с расходомерами Метран-350-SFA, Метран-350-Р с датчиком давления 3051С



Рисунок Т.4 – Дерево меню коммуникатора HART модели 275 при работе с расходомерами Метран-350-MFA, Метран-350-М



Рисунок Т.5 – Продолжение дерева меню коммуникатора HART модели 375 при работе с расходомерами Метран-350-МFA, Метран-350-М
