SPT570/SPT670. Подготовка к работе

4. SPT570/SPT670. Подготовка к работе

4.1. Подготовка

1. Ввинтите высоконапорный шланг в выходное отверстие материала покрытия.

2. Навинтите краскораспылитель с выбранным наконечником на высоконапорный шланг.

3. Плотно затяните соединительные гайки на высоконапорных шлангах, чтобы избежать утечки материала покрытия.

4. Полностью заполните масленку EasyGlide. Нажмите кнопку подачи масла 2-3 раза, чтобы заправить масленку. Нажимайте на кнопку один раз после каждых восьми часов работы, чтобы смазать компоненты подачи жидкости.

5. Фильтрация краски

4.2. Запуск блока в работу с материалом покрытия

1. Погрузите всасывающую трубу и возвратный шланг в контейнер с материалом покрытия.

2. Переведите ручку регулировки давления в область остановки.

3. Откройте предохранительный клапан, ручка клапана должна быть направлена вверх.

4. Включите блок и поверните кнопку регулировки давления на минимальную установку в желтой области.

5. Подождите, пока материал покрытия не пойдет из возвратного шланга, и пока перестанут выходить пузыри.

6. Закройте предохранительный клапан, ручка клапана должна быть направлена вперед.

7. Нажмите на пусковой механизм краскораспылителя несколько раз и распыляйте материал в контейнер, пока материал покрытия не пойдет из краскораспылителя без перебоев.

8. Увеличьте давление, медленно поворачивая ручку регулировки давления. Проверьте пятно распыления и увеличивайте давление, пока не получите необходимое распыление. Всегда поворачивайте ручку регулировки давления на минимальную установку при хорошем распылении.

9. Блока готов к распылению.

4.3. SPT570/SPT670. Прерывание работы

1. Переведите ручку регулировки давления в область остановки.

2. Нажмите на пусковой механизм краскораспылителя, чтобы сбросить давление из высоконапорного шланга и краскораспылителя.

3. Выключите блок.

4. Откройте возвратный клапан, ручка клапана должна быть направлена вверх.

5. В зависимости от модели оставьте всасывающую трубку или всасывающий шланг и возвратный шланг погруженными в материал покрытия или поверните и погрузите их в соответствующий очиститель.

При использовании быстросохнущего или двухкомпонентного материала покрытия обязательно промойте блок соответствующим очистителем в течение установленного времени обработки.

4.4. SPT570/SPT670. Очистка блока

4.4.1 Очистка блока изнутри.

Чистота - лучший способ гарантировать беспроблемную работу. После окончания распыления, очистите блок. Ни при каких обстоятельствах не допускайте высыхания и затвердевания остатков материала покрытия внутри блока. Используемый для очистки очиститель (только с точкой воспламенения выше 21 °C) должен подходить для используемого материала покрытия.

1. Снимите всасывающий шланг с бака материала покрытия.

2. Закройте предохранительный клапан, переведите ручку клапана вперед.

3. Включите блок.

4. Нажмите на пусковой механизм краскораспылителя, чтобы выкачать оставшийся материал покрытия из всасывающего шланга, высоконапорного шланга и краскораспылителя в открытый контейнер.

5. Поглотите приемный рукав со шлангом возвращения в контейнер с соответствующим очистителем.

6. Переведите ручку регулировки давления в область CLEAN/очистки – появится пульсирующее давление для очистки блока.

7. Откройте предохранительный клапан, ручка клапана должна быть направлена вверх.

8. Прокачивайте соответствующий очиститель в течение нескольких минут

9. Закройте предохранительный клапан, переведите ручку клапана вперед.

10. Нажмите на пусковой механизм краскораспылителя. Выкачивайте остатки очистителя в открытый контейнер, пока блок не будет полностью опорожнен.

11. Выключите блок.

Контейнер должен быть заземлен при использовании материалов покрытия, содержащих растворители.

Предупреждение! Не перекачивайте или распыляйте в контейнер с малой горловиной (сливно-наливным отверстием)! Соблюдайте правила техники безопасности.

4.4.2 Очистка блока снаружи

Прежде всего выньте вилку питания из розетки.

Опасность короткого замыкания при попадании воды!

Никогда не очищайте блок под давлением или высоконапорными паровыми очистителями.

Не погружайте высоконапорный шланг в растворители.

Для очистки шланга снаружи используйте только влажную салфетку.

Очистите блок снаружи салфеткой, смоченной подходящим очистителем.

4.4.3. Очистка входного фильтра

Выньте входной фильтр из всасывающей трубки. Тщательно очистите подходящим растворителем и щеткой.

4.4.4 Очистка безвоздушного краскораспылителя

1. Промойте безвоздушный краскораспылитель соответствующим очистителем.

2. Тщательно очистите наконечник соответствующим очистителем, чтобы в нем не осталось материала покрытия.

3. Полностью очистите безвоздушный краскораспылитель снаружи.

Входной фильтр в безвоздушном распылителе

Разбор

1. Энергично потяните защитный предохранитель (1) вперед.

2. Вывинтите зажим (2) из корпуса краскораспылителя. Выньте входной фильтр

3. Снимите защитный предохранитель

Сборка

1. Вставьте входной фильтр (3) длинным конусом в корпус краскораспылителя

2. Ввинтите захват (2) в корпус краскораспылителя и затяните

3. Вставьте защитный предохранитель (1).

4.4.5. SPT570/SPT670. Очистка высоконапорного фильтра

Регулярно очищайте картридж фильтра.

Загрязненный или закупоренный высоконапорный фильтр может вызвать плохое распыление или блокировку наконечника.

1. Переведите ручку регулировки давления в область остановки (нет давления).

2. Откройте предохранительный клапан, ручка клапана должна быть направлена вверх

3. Выключите блок.

4. Вывинтите корпус фильтра (1) плоским гаечным ключом

5. Вытяните картридж фильтра (2) с пружины подшипника (3).

6. Очистите все детали соответствующим очистителем. При необходимости замените картридж фильтра.

7. Проверьте кольцевой уплотнитель (4), замените его в случае необходимости.

8. Поместите кольца подшипника (5) напротив пружины подшипника (3). Вставьте картридж фильтра (2) поверх пружины подшипника.

9. Ввинтите корпус фильтра (1) и затяните как можно туже плоским гаечным ключом.

5.SPT570/SPT670. Техника распыления

Опасность попадания под кожу. Не распыляйте без установленного предохранителя наконечника. НИКОГДА не запускайте краскораспылитель, если наконечник не повернут полностью в положение распыления или положение очистки. ВСЕГДА активируйте блокировку пускового механизма краскораспылителя перед снятием, заменой или очисткой наконечника.

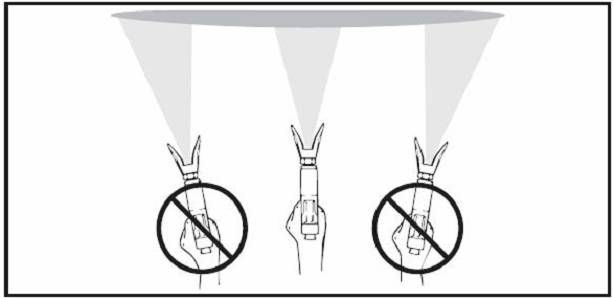

Ключевой фактор для хорошей покраски - равномерное покрытие по всей поверхности. Ваша рука должна двигаться с постоянной скоростью, а краскораспылитель должен находиться на постоянном расстоянии от поверхности. Лучшее расстояние для распыления составляет 26 - 30 см между распыляющим наконечником и поверхностью.

6.SPT570/SPT670. Поиск и устранение неисправностей

Тип неисправности

Возможная причина

Средства устранения

A. Блок не запускается,

индикатор давления

не работает.

1.Нет подачи напряжения.

2.Неисправлен выключатель ВКЛ\ВЫКЛ.

3. Неисправен предохранитель.

1.Проверьте подачу напряжения.

2.Замените.

3.Замените.

B. Блок не запускается,

но индикатор давления работает.

1.Ручка регулировки давления переведена в область остановки.

2.Настройка давления слишком низкая.

Поверните ручку регулировки давления.

C. Блок не всасывает

материал.

1.Ручка предохранительного клапана переведена вверх.

2.Фильтр выступает над уровнем жидкости и всасывает воздух.

3.Фильтр засорен.

4.Всасывающая трубка / всасывающий шланг разболтаны,

то есть блок всасывает окружающий воздух.

1.Переведите ручку предохранительного клапана вперед.

2.Долейте материал покрытия.

3.Очистите или замените фильтр.

4.Очистите точки контакта. Затяните всасывающую трубку.

D. Блок всасывает

материал, но

давление не растет.

1.Сильно изношен наконечник.

2.Слишком большой наконечник.

3.Слишком низкая установка давления.

4.Фильтр засорен.

5. Материал покрытия течет через возвратный шланг, когда предохранительный клапан находится в положении распыления.

6.Заедает или изношена прокладка.

7.Изношены шары клапана.

8.Изношено гнездо клапана.

9.Низкое напряжение.

1.Замените.

2.Выберите наконечник поменьше.

3.Поверните ручку регулировки давления.

4.Очистите или замените фильтр.

5.Снимите и очистите или замените предохранительный клапан.

6.Снимите и очистите или замените прокладку.

7.Снимите и замените шары клапана.

8.Снимите и замените гнездо клапана.

9.Проверьте источник питания и устраните проблему. Снова запустите распылитель.

E. Материал покрытия выходит в верхней части блока жидкости

1.Изношена верхняя прокладка.

2.Изношен поршень.

1.Снимите и замените прокладку.

2.Снимите и замените поршень.

F. Повышенная

пульсация в

краскораспылителе

1.Неправильный тип высоконапорного шланга.

2.Изношен или слишком большой наконечник.

3. Слишком высокое давление.

1. Используйте только оригинальные высоконапорные шланги HYVST, чтобы гарантировать функциональность, безопасность и долговечность.

2. Замените наконечник.

3.Поверните ручку регулировки давления поворота на более низкое давление.

G. Плохое пятно распыления.

1. Наконечник слишком большой для распыляемого материала покрытия.

2. Неправильная установка давления.

3. Слишком низкий объем.

4. Слишком большая вязкость материала покрытия.

1.Замените наконечник.

2. Поверните ручку регулировки давления, пока не получите необходимое пятно распыления.

3. Очистите или замените все фильтры.

4. Разбавьте согласно инструкциям производителя.

H. Индикатор двигателя постоянно светит красным

1. Двигатель перегрелся.

2. Слишком высокое давление или слишком большой наконечник.

3. Проблема с охлаждением двигателя.

1. Усильте вентиляцию.

2. Снизьте давление или используйте наконечник поменьше.

3. Очистите канал отвода тепла двигателя.

№	Описание	№	Описание
1	Кожух двигателя	27	Винт (2)
2	Винт (2)	28	Сборка блока подачи жидкости
3	Защитный щит	29	Зажим
4	Винт (2)	30	Трубка всасывания
5	Дверца	31	Кольцо
6	Винт (2)	32	Сборка преобразователя
7	Сборка фильтра	33	Винт (4)
8	Фитинг	34	Крышка панели управления с наклейкой
9	Возвратная трубка	35	Гайка с уплотнением
10	Шланг	36	Установочный винт
11	Винт (2)	37	Ручка
12	Крышка электронного блока	38	Переключатель
13	Винт (2)	39	Потенциометр
14	Крышка ручки, задняя	40	Сборка ЖК индикатора
15	Перемычка шнура питания	41	Дисплей цифрового электронного управления распылением (DESC)
16	Крышка ручки передняя	42	Сборка конденсатора
17	Сборка привода	43	Кабельная стяжка
18	Винт (4)	44	Крышка кронштейна*
19	Сборка панели управления в сборе (включает пункты 34-41)	45	Винт (4)*
20	Предохранитель, 10A	46	Винт (2)*
21	Винт	47	Стопорная гайка*
22	Монтажная пластина	48	EMI фильтр*
23	Лицевая пластина / сборка масленки	49	Винт (3)*
24	Винт (4)	50	Кронштейн*
25	Крючок для ведра	51	Держатель шнура (2)*
26	Шайба (2)	52	Система всасывания для низкой тележки
