Описание
Виброметр (рис.
5) предназначен для измерения среднеквадратичного значения
виброускорения, виброскорости, виброперемещения и размаха
виброперемещения.

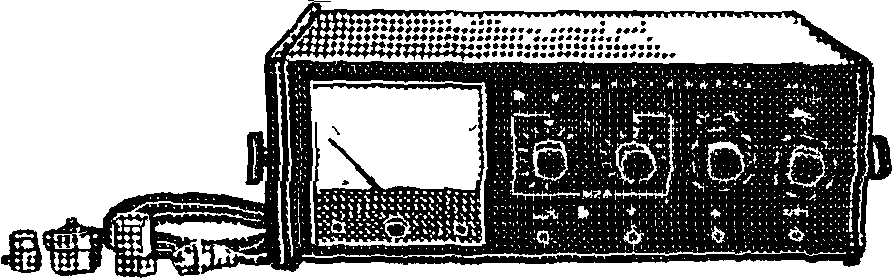

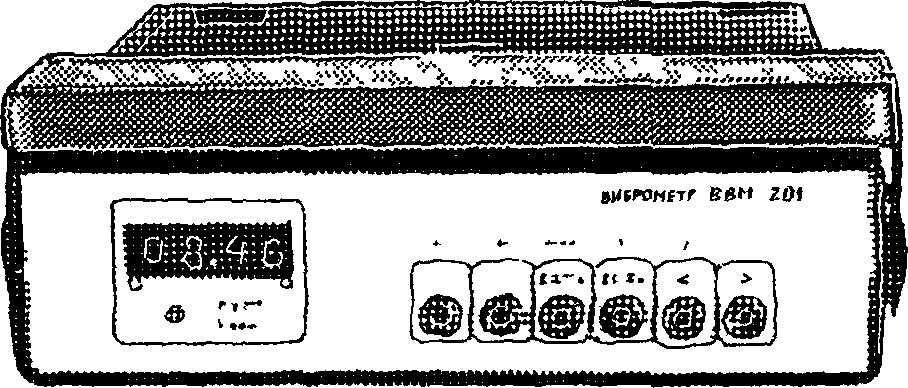

Рис. 5. Виброметр типа ВМ-1М1
Принцип действия прибора основан
на преобразовании механических колебаний в электрический сигнал
с дальнейшей его обработкой и индикацией на показывающем
приборе.
Функционально и конструктивно виброметр
состоит из вибропреобразователя типа ДН-3-М1 и измерительного
прибора. Измерительный прибор выполнен в виде отдельного блока и
состоит из трех печатных плат. На передней панели прибора
имеется цифровая индикация измерений.
Технические характеристики
Полоса частот измерения:
виброускорения 2 ... 4000 Гц, виброскорости 2 ... 2800 Гц.
Диапазон измерения; виброускорения 0,1 ... 1000 м/с2, виброскорости
0,5... 1000 мм/с. Диапазон измерения виброскорости в условиях
повышенной влажности 5 ... 1000 мм/с. Пределы допустимой
Виброметр входит в агрегатный комплекс
средств измерений вибрации (АКСИВ) и предназначен для работы в
заводских и лабораторных условиях.
Принцип работы виброметра основан на
преобразовании механических колебаний контролируемого объекта с
помощью вибропреобразователей типов ДН-3, ДН-4, ДН-5 в
электрические сигналы, пропорциональные виброускорению с
дальнейшим его преобразо-ванием для измерения виброскорости,
виброперемещения и размаха виброперемещения.
В состав виброметра входят:
вибропреобразователи типов ДН-3, ДН-4 и ДН-5, прибор
измерительный и устройство зарядное.
Конструктивно прибор измерительный выполнен в
прямоугольном корпусе со съемными верхней и нижней крышками. Для
удобного переноса имеется ремень. Все узлы измерительного
прибора скомпонованы на двух печатных платах, соединенных между
собой с помощью разъемов и щита.
Технические характеристики
Рабочий диапазон частот:
виброускорения и виброскорости 1 ... 10 000 Гц, виброперемещения
и размаха виброперемещения 1 ... 500 Гц. Динамический диапазон
измерения: виброускорения lO^.-.lO мс'2,
виброскорости 10 ...104 ммс"1,
виброперемещения 10' ... 10 мкм, размаха виброперемещения 1 ...
2,82-10 мкм.
Основная
относительная погрешность при измерении виброускорения,
виброскорости, виброперемещения ±10% и размаха виброперемещения
±15%. Коэффициент преобразования используемых
вибропреобразователей типов ДН-4, ДН-3 и ДН-5 соответственно 1,
10, 31,6 мВ-м -с2.
Питание - от сети переменного тока
напряжением 220 В, частотой 50 Гц (через зарядное устройство);
от встроенных аккумуляторов напряжением 7 ... 11 В. Потребляемая
мощность 5 В-А.
Габаритные размеры 308х234х110 мм. Масса 4,5
кг. Средняя наработка на отказ 15 000 ч. Средний срок службы 8
лет.
Прибор нормально функционирует при
температуре окружающего воздуха -Ю...+50°С и относительной
влажности 90% при 30°С и атмосферном давлении 84...106,7 кПа.
В комплект поставки входят:
виброметр типа ВМ-1М1, зарядное устройство, преобразователи
типов
ДН-3, ДН-4, ДН-5, аккумуляторы типа Д-0,55 Д, паспорт и
комплект ЗИП. |
