Автобетоносмесители (технические характеристики)

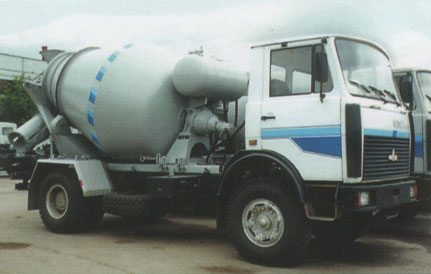

Автобетоносмеситель АБС-4, АБС-7 (технические характеристики)
Автобетоносмесители АБС-4 и АБС-7 предназначены для доставки отдозированных компонентов бетонной смеси, приготовления ее в пути следования или по прибытию к месту бетонирования.
| Базовый автомобиль-шасси / Basic truck-chassis | МАЗ-533 7/63035-040* |
|
Наибольшая полезная вместимость
смесительного барабана по выходу готовой смеси, м3 /Largest useful capacity of the mixing drum at the outlet of prepared concrete, т |
4/7* |
|
Геометрический объем смесительного
барабана, м3 / Geometrical capacity of the mixing drum, m3 |
8/10 |
| Вместимость бака для воды, л / Capacity of the water tank, I | 400/450* |
|
Высота загрузки смесительного
барабана, мм/ Height of loading of the mixing drum, mm |
3430/3650* |
| Масса, кг:/Mass, kg: | |
| - снаряженного автобетоносмесителя / of equipped mixer truck | 9160/12800 |
| - автобетоносмесителя полная/ total mass of the mixer truck | 16030/24700* |
| Скорость передвижения максимальная, км/ч/Max speed, km/h | не более 60/ not more 60 |
| *-Для АБС-7/'-forABS-7 | |

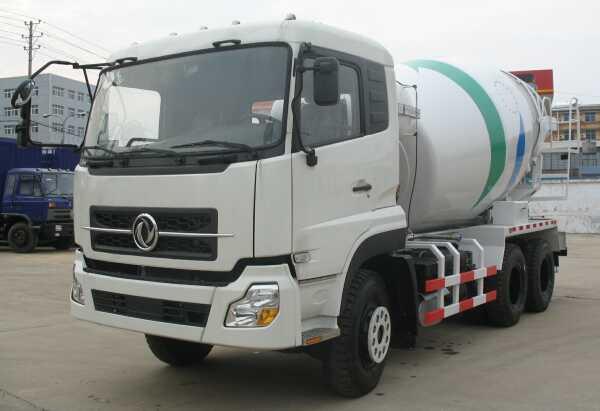

Автобетоносмеситель DONGFENG DFZ5251GJBA1 (технические характеристики)
Автобетоносмеситель DONGFENG с колесной формулой 6x4, полезный объем смесительного барабана 8 м3, предназначен для перемешивания и доставки готовой готовой бетонной смеси на строительные объекты.
Автомобили данной категории комплектуются силовыми агрегатами марки Cummins мощностью 340 л.с.
Базовое оснащение: сиденье водителя с пневматической подвеской, регулируемая рулевая колонка, широкоугольные зеркала заднего вида, стереомагнитола.
Дополнительное оборудование: система предпускового подогрева двигателя, подогрев бака под воду, независимый отопитель салона.
Срок гарантии: 18 месяцев или 60 000 км. пробега
| Общие характеристики DONGFENG DFZ5251GJBA1 | ||
|---|---|---|
| Колесная формула / ведущие колеса |
DFZ5251GJBA1 6х4 |
|
| Схема компоновки транспортного средства |
кабина над двигателем; расположение двигателя – переднее продольное |
|
| Исполнение загрузочного пространства | металлический миксер (V=8 м3) | |
| Назначение транспортного средства | для перевозки бетона | |
| Кабина | цельнометаллическая, двухдверная, трехместная, откидывающаяся вперед, со спальным местом | |
|
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
|
||
| длина / ширина / высота | 8840 / 2500 / 3930 | |
| База, мм | 3650 + 1350 | |
| Колея передних / задних колес, мм | 1986 / 1860 | |
|
Масса снаряженного транспортного средства, кг (по ОСТ 37.001.408-85) |
12300 | |
|
Полная масса транспортного средства, кг на переднюю ось на заднюю тележку |
25000 (32 000*) 6950 17850 (26 000*) |
|
| Двигатель | ||
|---|---|---|
|
марка тип |
DONGFENG CUMMINS ENGINE CO., LTD | |
| L340 20 | ||
| Количество и расположение цилиндров | 6, рядное | |
| Рабочий объем, см3 | 8900 | |
| Степень сжатия | 16,6:1 | |
| Максимальная мощность, л.с. | 340 | |
| Максимальный крутящий момент, Нм (мин-1) | 1350(1300-1500) | |
| Топливо | Дизельное | |
| Система питания | впрыск топлива под давлением | |
| ТНВД (марка, тип) | R.BOSCH Co., PES6P120A120RS7400 | |
| Форсунки (марка, тип) | R.BOSCH Co., KBAL105P51 | |
| Турбокомпрессор (марка, тип) | Wuxi Huoersaite Engineering Co., HX40W | |
| Воздушный фильтр (марка, тип) | Shanghai fleetguard filter Co., 1109ZD2A-001 | |
|
Система выпуска и нейтрализации отработавших газов |
две приемные трубы, два гибких металлорукава, глушитель; система нейтрализации отсутствует | |
| Глушитель (марка, тип) | Dongfeng Motor Co., 1201ZB6-002 | |
| Трансмиссия | Механическая | |
| Сцепление | ||
|
марка тип |
Guilin Fuda Co., 430 сухое, диафрагменное, однодисковое |
|
| Коробка передач (марка, тип) | Shanxi Fast Gear Co., RT-11509C – FULLER | |
| Передаточные числа коробки передач |
I–12,42 II–8,26 III–6,08 IV–4,53 V–3,36 VI–2,47 VII–1,81 VIII–1.36 IX–1.00 3.X.–12.99 |
|
| Количество передач | – 9, назад – 1 | |
| Главная передача (марка, тип) |
Shan Xi Hande Axle Co., 2400010-ZB301 или 2500010-ZB301 |
|
| Передаточное число | 5,571 | |
| Подвеска | ||
| передняя |
на двух полуэллиптических одноушковых рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости |
|
| задняя |
балансирная, на двух полуэллиптических рессорах, с реактивными штангами, концы рессор скользящие |
|
| Рулевое управление | ||
| (марка, тип) | Dongfeng Automotive Propeller Shaft Co., 3401ZB3-010, рулевой механизм типа «винт – шариковая гайка – рейка – сектор», с гидроусилителем | |
| Тормозные системы | ||
|
рабочая (марка, тип) |
Dongfeng Motor Co., пневматическая, двухконтурный привод раздельно к тормозам передних и задних колес; тормозные механизмы барабанного типа на всех колесах, с АБС | |
|
запасная (марка, тип) |
Dongfeng Motor Co., один из контуров рабочей тормозной системы |
|
|
стояночная (марка, тип) |
Dongfeng Motor Co., тормозные механизмы колес задней тележки, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
|
|
вспомогательная (марка, тип) |
Dongfeng Motor Co., моторный тормоз – замедлитель |
|
| Шины | ||
| Марка / размер | Aeolus Tire Co. / 11.00R20 | |
| Индекс несущей способности | K | |
| Категория скорости | 154 / 149 | |
|
Дополнительное оборудование транспортного средства |
Установка ПЖД, автономный отопитель салона |
|
| Расход топлива л / 100км | 35 | |
| Максимальная скорость км / ч | 80 | |
| Емкость топливного бака (л) | 200 | |
| Емкость бака для воды (л) | 400 | |
| Привод бетоносмесителя |
Гидромотор с гидронасосом производства Италии с приводом от основного двигателя |
|
* — массы, допустимые конструкцией для движения по дорогам с осевой нагрузкой до 130 кН

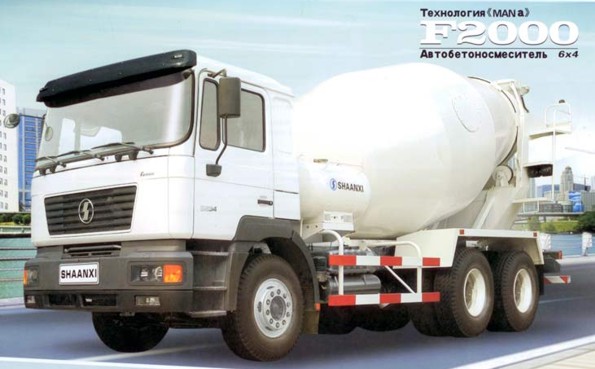

Автобетоносмеситель SHAANXI SX5234GJBJS384 (МAN) (технические характеристики)
Китайский автобетоносмеситель SHAANXI (МAN) 6х4
Общие характеристики транспортного средства
| Колесная формула/ведущие колеса | 6х4/ средние,задние |
| Схема компоновки транспортного средства | Кабина над двигателем, расположение двигателя - переднее, продольное |
| Кабина | Цельнометаллическая, двухдверная, откидывающаяся вперед |
| Исполнение загрузочного пространства (тип кузова транспортного средства) | Смесительный барабан |
|
Габаритные размеры, мм
|
|
| База, мм | 3 800мм+1 350мм |
| Колея передних/задних колес, мм | 1 939/1 800 |
| Масса снаряженного транспортного средства, без учета массы водителя, кг | 12 800 |
| Полная масса транспортного средства, кг * | 25 000(33 500) |
|
на переднюю ось |
7 500 17 500 (26 000) |
| Допустимая полная масса полуприцепа, кг | Буксировка прицепа не предусмотрена |
| Двигатель (марка, тип) | WD615.46, "STEYR" Четырехтактный дизель с турбонадувом и промохлаждением наддувочного воздуха |
| - количество и расположение цилиндров | 6, рядное |
| - рабочий объем цилиндров, см3 | 9 726 |
| - степень сжатия | 15,5 |
| Максимальная мощность, л.с. | 360 |
| Максимальный крутящий момент, Нм (мин-1) | 1 460,0 (1 400...1 600) |
| Топливо | Дизельное |
| Система питания | Впрыск топлива под давлением |
| Воздушный фильтр(марка, тип) | Fleet guard, 500 094 5 002 |
| Система выпуска и нейтрализации отработавших газов | Один глушитель, выпускная труба выведена влево, система нейтрализации отсутствует |
| Глушитель (марка, тип) | SHAANXI, AZ911 |
| Трансмиссия | Механическая |
| СцеплениеP(марка, тип) | CF430, диафрагментное, привод гидравлический с пневмоусилителем "SACHS" |
| Коробка передачP(марка, тип) | 9JS135 "FULLER", механическая, 9-ти ступенчатая, полностью синхронизированная |
| - число передач | 9 - вперед, 1 - назад |
| - передаточные числа коробки передач: | |
|
Понижающая |
12.42 |
|
I |
8.29 |
|
II |
6.08 |
|
III |
4.53 |
|
IV |
3.36 |
|
V |
2.47 |
|
VI |
1.81 |
|
VII |
1.35 |
|
VIII |
1.00 |
|
IX |
12.99 |
| Главная передачаP(марка, тип) | SHAANXI, 2-х ступенчатый редуктор с колесной планетарной подачей |
| - передаточное число главной передачи | 5,26 |
| Подвеска (марка, тип) | |
| - передняя | зависимая, на 2-х полуэллептических рессорах, с гидравлическимиP телескопическимиP амортизаторами и резиновыми буферами |
| - задняя | зависимая, балансирная, с реактивными шлангами, на 2-х полуэллептических рессорах |
| Рулевое управление (марка, тип) | ZF8098, рулевой механизм типа "винт-гайка на циркулирующих шариках-рейка-зубчатый сектор", рулевой привод с гидроусилителем |
| Тормозные системы | |
| - рабочая | пневматический двухконтурный привод раздельно к тормозам передних колес и осям задней тележки, тормозные механизмы всех колес - барабанного типа; АВС |
| - стояночная | привод от пружинных электроаккумуляторов к тормозным механизмам осей задней тележки |
| - запасная | один из контуров рабочей тормозной системы |
| - износостойкая | моторный тормоз - замедлитель |
| Шины | |
|
- марка |
- |
| - размер | 12.00 R20 |
| - индекс несущей способности | 156 |
| - категория способности | L |
| Дополнительное оборудование транспортного средства | Предпусковой подогреватель двигателя Webasto, электрофакельный нагрев топлива |

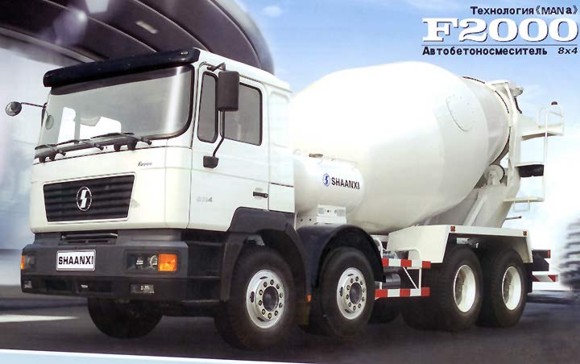

Автобетоносмеситель SHAANXI SX5314GJBJS306 (МAN) (технические характеристики)
Китайский автобетоносмеситель SHAANXI (МAN) 8х4
Общие характеристики транспортного средства
| Колесная формула/ведущие колеса | 8х4/ средние,задние |
| Схема компоновки транспортного средства | Кабина над двигателем, расположение двигателя - переднее, продольное |
| Кабина | Цельнометаллическая, двухдверная, откидывающаяся вперед |
| Исполнение загрузочного пространства (тип кузова транспортного средства) | Смесительный барабан |
|
Габаритные размеры, мм
|
|
| База, мм | 1 800мм+3 000мм+1 350мм |
| Колея передних/задних колес, мм | 1 939/1 800 |
| Масса снаряженного транспортного средства, без учета массы водителя, кг | 14 200 |
| Полная масса транспортного средства, кг * | 41 000 |
|
на переднюю ось |
13 500 26 000 |
| Допустимая полная масса полуприцепа, кг | Буксировка прицепа не предусмотрена |
| Двигатель (марка, тип) | WD615.46, "STEYR" Четырехтактный дизель с турбонадувом и промохлаждением наддувочного воздуха |
| - количество и расположение цилиндров | 6, рядное |
| - рабочий объем цилиндров, см3 | 9 726 |
| - степень сжатия | 15,5 |
| Максимальная мощность, кВт (мин-1) | 360 |
| Максимальный крутящий момент, Нм (мин-1) | 1 460,0 (1 400...1 600) |
| Топливо | Дизельное |
| Система питания | Впрыск топлива под давлением |
| Воздушный фильтр(марка, тип) | Fleet guard, 500 094 5 002 |
| Система выпуска и нейтрализации отработавших газов | Один глушитель, выпускная труба выведена влево, система нейтрализации отсутствует |
| Глушитель (марка, тип) | SHAANXI, AZ911 |
| Трансмиссия | Механическая |
| СцеплениеP(марка, тип) | CF430, диафрагментное, привод гидравлический с пневмоусилителем "SACHS" |
| Коробка передачP(марка, тип) | 9JS135 "FULLER", механическая, 9-ти ступенчатая, полностью синхронизированная |
| - число передач | 9 - вперед, 1 - назад |
| - передаточные числа коробки передач: | |
|
Понижающая |
12.42 |
|
I |
8.29 |
|
II |
6.08 |
|
III |
4.53 |
|
IV |
3.36 |
|
V |
2.47 |
|
VI |
1.81 |
|
VII |
1.35 |
|
VIII |
1.00 |
|
IX |
12.99 |
| Главная передачаP(марка, тип) | SHAANXI, 2-х ступенчатый редуктор с колесной планетарной подачей |
| - передаточное число главной передачи | 5,26 |
| Подвеска (марка, тип) | |
| - передняя | зависимая, на 2-х полуэллептических рессорах, с гидравлическими телескопическими амортизаторами и резиновыми буферами |
| - задняя | зависимая, балансирная, с реактивными шлангами, на 2-х полуэллептических рессорах |
| Рулевое управление (марка, тип) | ZF8098, рулевой механизм типа "винт-гайка на циркулирующих шариках-рейка-зубчатый сектор", рулевой привод с гидроусилителем |
| Тормозные системы | |
| - рабочая | пневматический двухконтурный привод раздельно к тормозам передних колес и осям задней тележки, тормозные механизмы всех колес - барабанного типа; АВС |
| - стояночная | привод от пружинных электроаккумуляторов к тормозным механизмам осей задней тележки |
| - запасная | один из контуров рабочей тормозной системы |
| - износостойкая | моторный тормоз - замедлитель |
| Шины | |
|
- марка |
- |
| - размер | 12.00 R20 |
| - индекс несущей способности | 156 |
| - категория способности | L |
| Дополнительное оборудование транспортного средства | Предпусковой подогреватель двигателя Webasto, электрофакельный нагрев топлива |
Автобетоносмеситель TIE MA (АБС TIE MA) (технические характеристики)
| Модель | XC5255G.TA |
| Колёсная формула | 6*4 |
| Объем емкости, куб.м | 8 |
| Вес пустого автомобиля, кг | 11,900/12,900 |
| Скорость движения, км/ч | 85-98 |
| Движение на подъём | 35° |
| Модель двигателя | YC6M340-20 |
| Мощность двигателя, л.с | 340 |
| Сцепление | однодисковое, диаметром 420 мм, с гидросистемой выжима педали |
| Задняя подвеска | компактные редукторы мостов, одинарная главная передача, колесные редукторы с межколесным и межоСевым диф. |
| Кабина | стандартная цельностальная кабина, откидывающаяся вперед на 70%, двухслойное лобовое стекло, трёхскоростные стеклоочистители, водительские сидения на амортизаторах, регулируемые с подогревом и системой вентиляции, спальник |
| Расход топлива, л/100км | 38 |
| Колёса | 10 Дырые стальные; Шины: 12-20 |
| Ёмкость топливного бака, л | 400 |
| Дополнительное оборудование | кондиционер, WEBASTO, ABS |
