ИЛЛЮСТРАЦИИ (СТРОИТЕЛЬНЫЕ ЛЕСА) - ЧАСТЬ 2
4) Схема установки поперечин на отм. 1.0 ( I ярус)

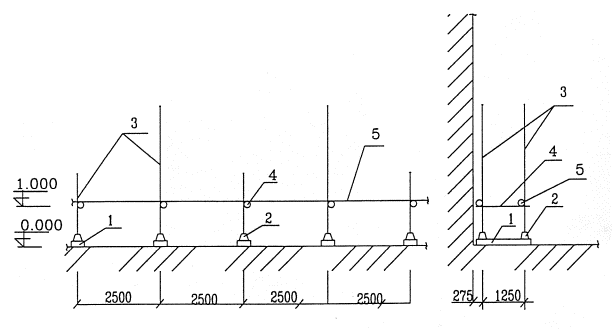

5) Схема установки продольных связей на отм. 1.0 ( I ярус)
|
1 - подкладка 2 - башмак 3 - стойки 4 - поперечины 5 - связь |
6) Схема установки продольных связей по наружному ряду стоек на отм. 2.00 ( I ряд)

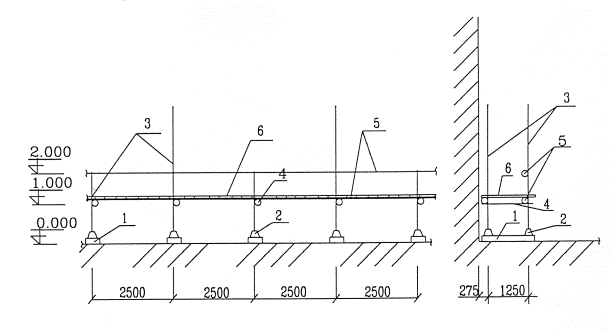

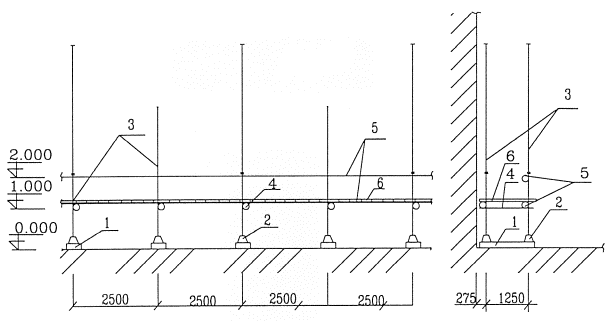

7) Схема раскладки щитов настила первого монтажного яруса, на отм. 1.00
|
1 - подкладки 2 - башмаки 3 - стойки 4 - поперечины 5 - продольные связи 6 - щиты настила |
8) Наращивание коротких стоек длинными стойками.

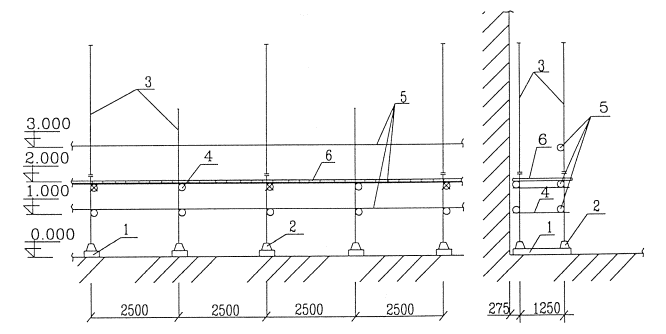

9) Установка первой нити ограждения рабочего яруса на отм. 3.00 Установка продольных связей 1-го рабочего яруса по внутреннему ряду стоек на отм. 2.00
|
1 - подкладки 2 - башмаки 3 - стойки 4 - поперечины 5 - продольные связи 6 - щиты настила |

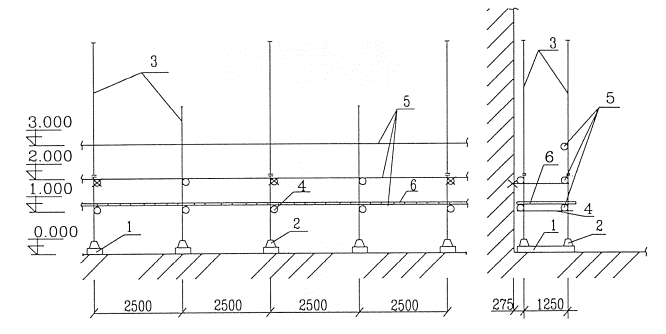

10) Схема установки поперечин с креплением пробками к стене на отм. 2.00

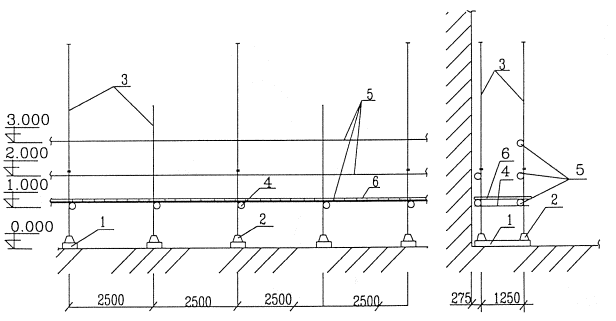

11) Схема установки щитов настила первого рабочего яруса на отм. 2.00
|
1 - подкладки 2 - башмаки 3 - стойки 4 - поперечины 5 - продольные связи 6 - щиты настила |

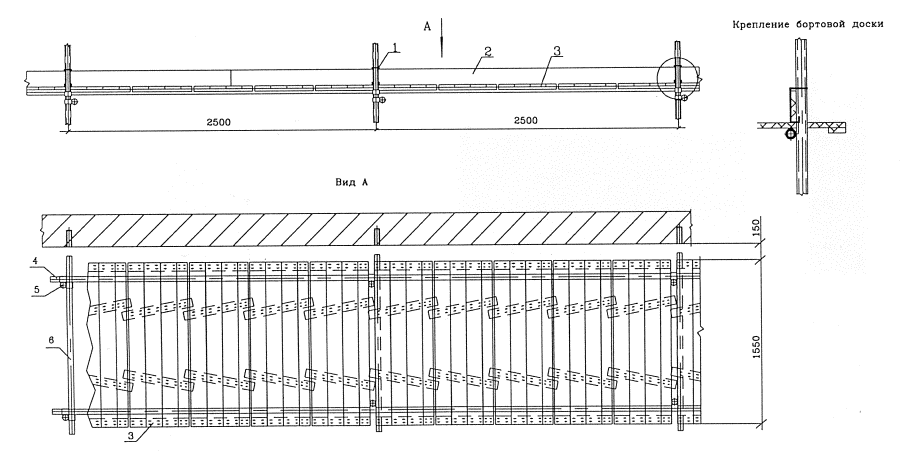

12) Схема раскладки щитов рабочего настила
|
1 - скоба 2 - бортовая доска 3 - щит настила 4 - связь 5 - стойка 6 - поперечина |
