39





1

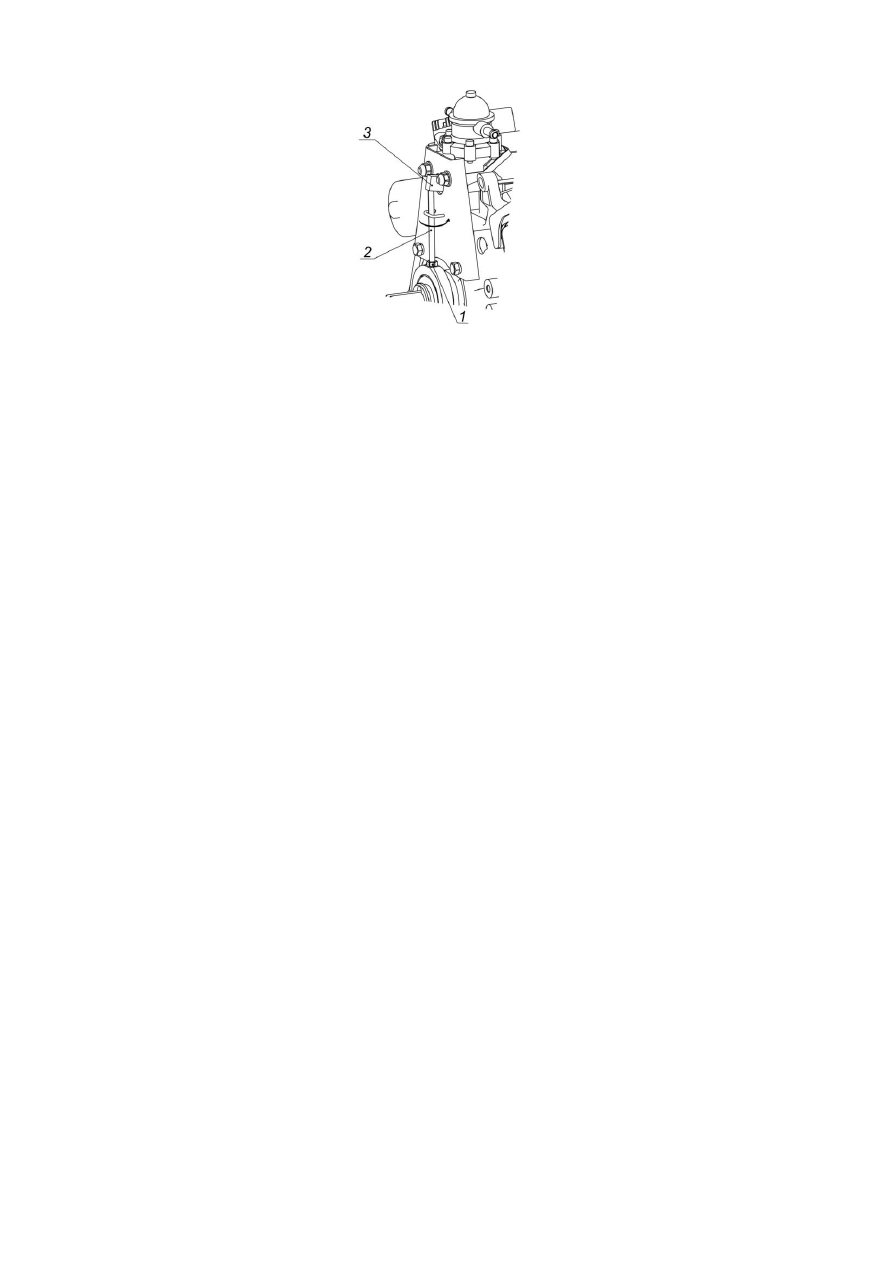

– стопорная гайка; 2 – шток; 3 – кронштейн топливного насоса

Рисунок 15 — Регулировка штока мембранного топливного насоса

Из-за негерметичности соединений  топливной  системы в нее может  подсасываться воз-

дух,  в  результате  чего  топливный  насос  перестает  нормально  функционировать.  При

подсосе  воздуха  через  уплотнения  карбюратора  происходит  резкое  обеднение  горючей

смеси  –  двигатель  запускается  с  трудом  и  на  холостых  оборотах  не  работает.  Неплот-

ность  соединений  устраняется  подтяжкой  крепежных  деталей  и  заменой  поврежденных

прокладок.  Недостаточная  подача  топлива  возможна  также  в  случае  засорения  суфли-

рующего канала топливного бака (системы питания с мембранным топливным насосом),

фильтра и топливопроводов. Промывку топливного бака, топливного насоса и фильтра в

баке  проводите  в  неэтилированном  бензине.  Для  промывки  фильтра  топливного  бака

выньте фильтр через горловину бака и отсоедините от трубки. Промывку фильтра прово-

дите без его разборки.

Мембранный  топливный  насос  разбирайте  только  в  случае  его  неисправности,  так

как при разборке можно повредить мембраны и прокладки.

Вакуумный топливный насос и насос ручной подкачки ремонту не подлежат и в слу-

чае неисправности заменяются.

Полная  разборка  карбюратора  проводится  только  в  случае  его  неисправности  (в

специализированных центрах).

Примечание  -  Для  исключения  переполнения  поплавковой  камеры  карбюратора  в

топливной  системе  с  мембранным  топливным  насосом  установлен  жиклер  (расположен

за  топливным  насосом).  Эксплуатация  снегохода,  укомплектованного  указанной  топлив-

ной системой, без жиклера запрещена.

Регулировка карбюратора для работы в холостом режиме

Регулировать карбюратор следует лишь после проверки общей технической исправ-

ности  двигателя  и  системы  питания,  исправности  и  правильности  регулировок  системы

зажигания.

40



Заведите двигатель и дайте ему прогреться до нормальной рабочей температуры.

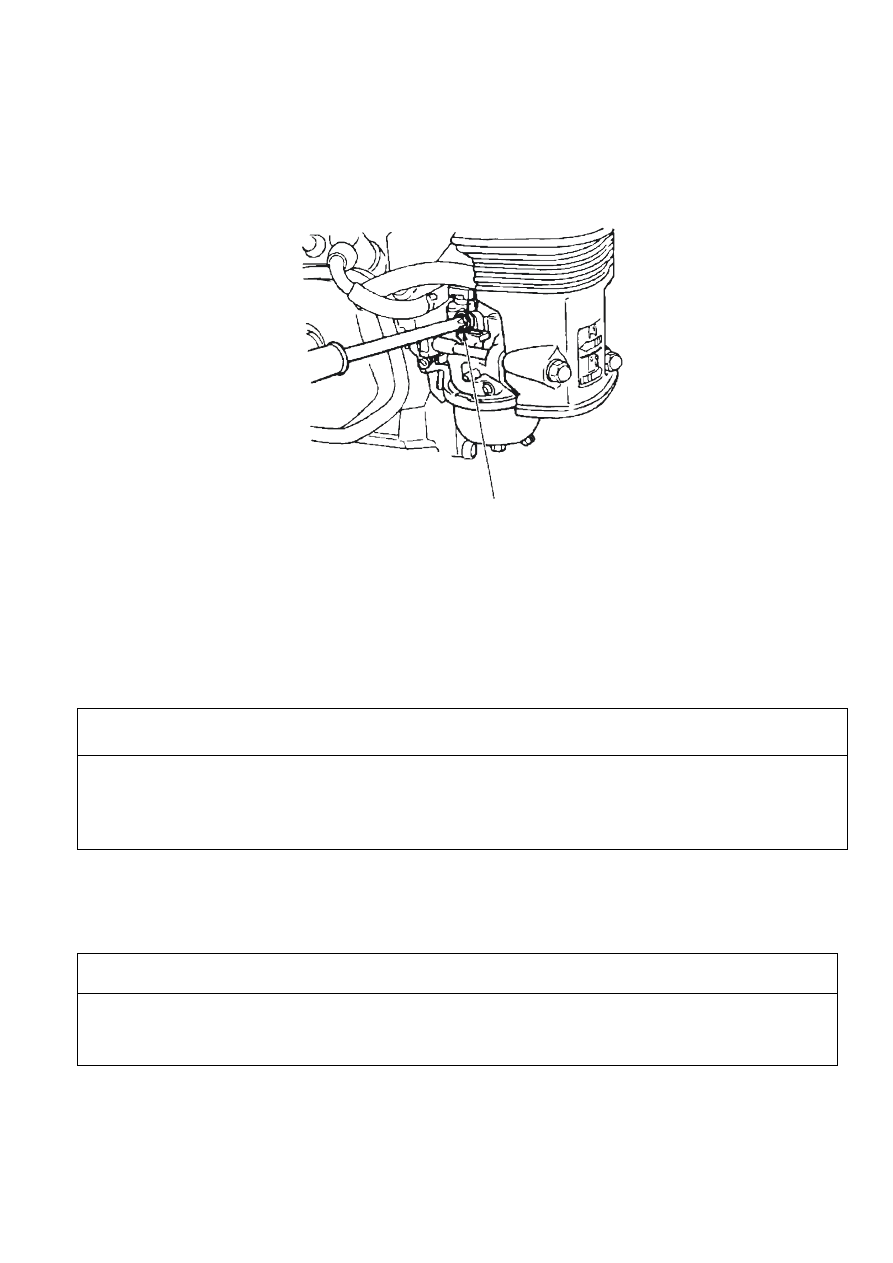

Отрегулируйте частоту вращения холостого хода с помощью регулировочного винта

дроссельной заслонки (см. рисунок 16).

Номинальная частота вращения в режиме холостого хода: 1400±150 об./мин.



Регулировочный винт



Рисунок 1 6   –  Регулировка карбюратора

Адаптация снегохода к условиям высокогорья

Если вы проживаете или постоянно эксплуатируете снегоход на высоте более 1800

м над уровнем моря, снегоход необходимо оснастить модифицированным карбюратором.

Для этого обратитесь к уполномоченному дилеру.



ВНИМАНИЕ

Включение  двигателя  на  высотах  ниже  той,  что  предусмотрена  для  модифициро-

ванного карбюратора, может привести к уменьшению мощности,    перегреву и  серьез-

ному повреждению двигателя.

Очистка элементов системы впуска

Снимите  воздушный  фильтр  очистите  его  от  снега  и  мусора,  затем  установите  на

место.



ВНИМАНИЕ

Эксплуатация  снегохода  со  снятым  воздушным  фильтром  может  привести  к  по-

вреждению двигателя.





41





Чистка отстойника карбюратора

Поверните топливный клапан в положение «Выключить» (OFF). Выньте отстойник и

уплотнительное кольцо, и промойте их растворителем. Тщательно вытрите детали и ус-

тановите  на  место.  Поверните  топливный  клапан  в  положение  «Включено»  (ON)  и  про-

верьте, нет ли утечки.

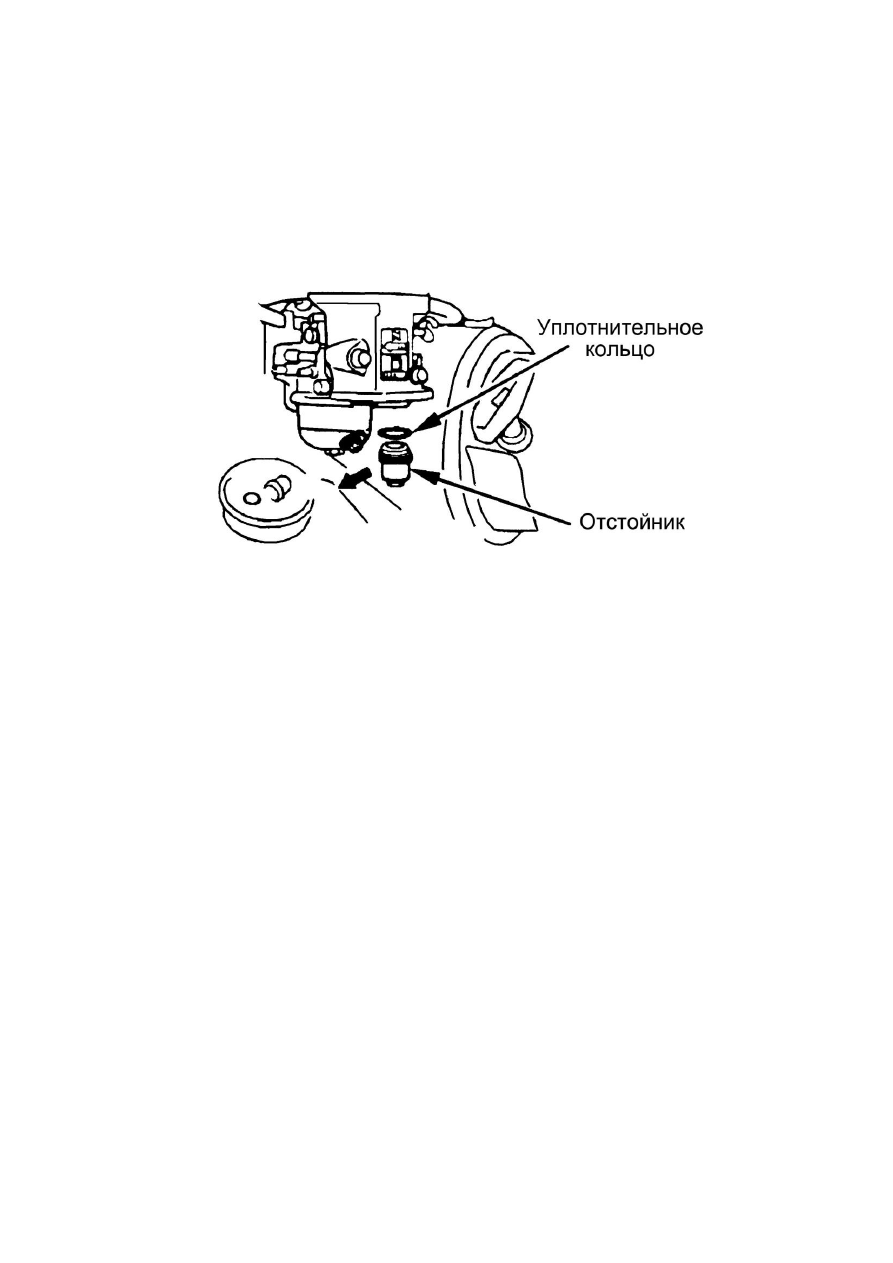

Рисунок 17 – Чистка отстойника карбюратора



4.8 Техническое обслуживание трансмиссии



Техническое  обслуживание  трансмиссии  снегохода  заключается  в  контроле  техни-

ческого состояния вариатора, цепной передачи, регулировке, своевременном проведении

смазочных работ, подтяжке резьбовых соединений и очистке наружных поверхностей от

загрязнений.

42



Техническое обслуживание вариатора

Для обеспечения оптимальных условий работы вариатора должны быть соблюдены

следующие требования (рисунок 18):



расстояние между центрами шкивов должно быть 278±1 мм;



расстояние между торцом неподвижного конуса 1 и торцом ведомого неподвижного

диска 15 должно быть 55±0,5 мм;



ширина канавки под ремень на ведомом шкиве вариатора должна составлять 33±0,5

мм (обеспечивается при сборке изделия установкой регулировочного кольца 21).



Регулировка взаимного положения шкивов проводится следующим образом:



ослабьте гайки крепления двигателя к основанию;



перемещая  двигатель  в  продольных  пазах,  установите  необходимую  величину

смещения шкивов (55±0,5 мм);



затяните  гайки  крепления  двигателя.  В  процессе  эксплуатации  периодически

проверяйте затяжку гаек крепления двигателя к основанию и крепления основания к

раме снегохода.

При необходимости, для проведения регулировки вариатора обращайтесь к дилеру.

Проверьте состояние ремня вариатора. Замену ремня производите в случае его из-

носа по ширине (допустимый износ ремня по ширине наружной кромки 30,5 мм) и при на-

личии таких повреждений, как разрыв и расслоение корда, трещины, срез выступов и т. п.

Для демонтажа вариаторного ремня:



снимите защитный кожух ремня вариатора;



разведите  диски  ведомого  шкива,  немного  повернув  и  отжав    ведомый  подвижный

диск 14 от ведомого неподвижного диска 15;



выведите ремень 11 вариатора из ручья шкива, перебросив его через край ведомого

подвижного диска 14.

При демонтаже ремня с ведомого шкива удерживайте ведомый подвижный диск на

максимальном расстоянии от ведомого неподвижного диска.

Монтаж  ремня  вариатора  производите  в  обратной  последовательности.  Обратите

внимание на то, чтобы маркировка на наружной поверхности ремня не была перевернута,

если смотреть со стороны левого борта снегохода. При этом обеспечивается максималь-

ный ресурс ремня вариатора.
