1. Ослабьте восемь винтов с головкой,
крепящих руль к стояку, а стояк к руле-
вой колонке.
2. Отрегулируйте наклон руля; затем на-
дежно затяните винты с моментом 3,5 кг/
проверьте максимальный выворот руля
влево и вправо.
ПРИМЕЧАНИЕ: при регулировании руля
тормозная жидкость не должна быть
ниже нижней отметки с любой стороны
основного цилиндра.
ПРЕДУПРЕЖДЕНИЕ
Затягивайте винты в соответствии со
спецификацией для предотвращения
вращения руля во время движения и НЕ
УСТАНАВЛИВАЙТЕ руль так, чтобы он
задевал кнопки управления.

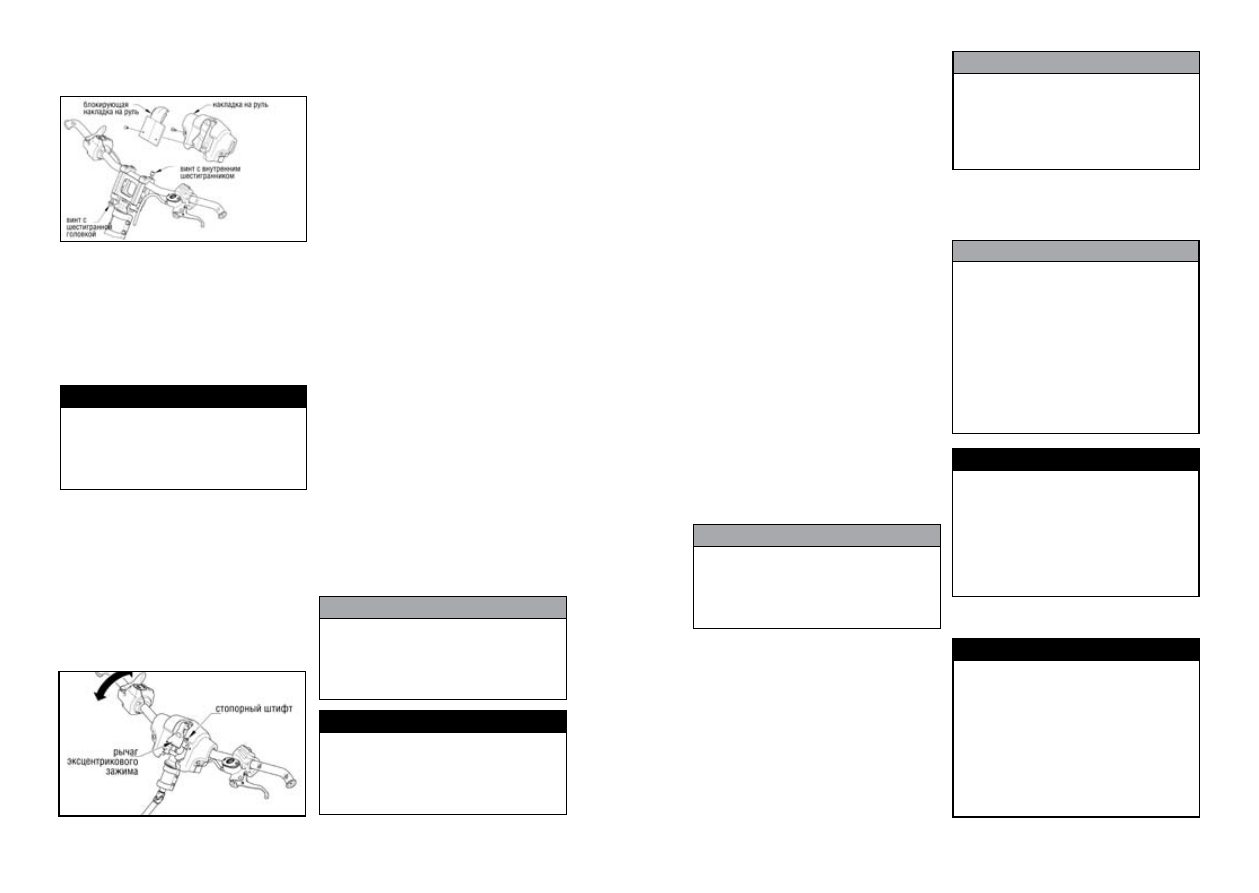

НАКЛОН РУЛЯ
(рычаг эксцентрикового
зажима)
Положение руля регулируется для обеспече-
ния максимального комфорта водителя. Для
регулировки руля выполните следующее:
1. Нажмите на стопорный штифт для ос-
лабления рычага зажима и «потяните»
его вверх.
2. Отрегулируйте наклон руля; затем на-
дежно затяните винты с моментом 3,5 кг/
метр; проверьте максимальный выворот
руля влево и вправо.
ПРИМЕЧАНИЕ: в этот момент аккуратно
поднимите рычаг зажима, не надавли-
вая на стопорный штифт. Если рычаг
зажима не поднимается, значит, стопор-
ный штифт надежно закреплен.
ПРИМЕЧАНИЕ: не поворачивайте руль
таким образом, чтобы воздух попадал в
тормозную систему.
3. Убедитесь, что руль не вращается
в блоке стояка, и переходите к шагу 4.
Если руль вращается, освободите ры-
чаг зажима и поверните его по часовой
стрелке; затем надавите на рычаг зажи-
ма, пока стопорный штифт не защёлкнет-
ся. Повторите процедуру до надёжного
крепления руля.
4. После фиксации руля в нужном поло-
жении ослабьте рычаг зажима и поверни-
те его на один оборот по часовой стрелке;
затем надавите на него для фиксации.
ПРИМЕЧАНИЕ: в этот момент аккуратно
поднимите рычаг зажима, не надавли-
вая на стопорный штифт. Если рычаг
зажима не поднимается, значит, стопор-
ный штифт надежно закреплен.
ПРЕДОСТЕРЕЖЕНИЕ
Если стопорный штифт не фиксирует по-
ложение руля, НЕ эксплуатируйте снего-
ход. Отвезите снегоход официальному
дилеру Arctic Cat для проведения серви-
са.
ПРЕДУПРЕЖДЕНИЕ
Надежно затягивайте рычаг зажима для
предотвращения вращения руля во вре-
мя движения и НЕ УСТАНАВЛИВАЙТЕ
руль так, чтобы он задевал кнопки управ-
ления.
СИСТЕМА ВЫПУСКА ВЫ-
ХЛОПНЫХ ГАЗОВ
Система выпуска разработана так, чтобы
устранить шумы и улучшить все параметры
работы двигателя. Если любая часть систе-
мы выпуска отсоединена от работающего
двигателя, возможны нарушения в работе
двигателя. Если в любой компонент вы-
хлопной системы внесены собственные из-
менения, это может привести к серьёзной
поломке двигателя. Ответственность за по-
вреждение двигателя и ремонт двигателя в
данном случае потребитель выполняет за
свой счёт.
ГЛУШИТЕЛЬ
ВОЗДУХОЗАБОРНИКА
Глушитель воздухозаборника, связан-
ный с топливной системой, способствует
тихому впуску наружного воздуха. Так как
топливная система впуска откалибрована
совместно с глушителем воздухозаборни-
ка, двигатель не должен эксплуатировать-
ся с удалённым глушителем. Параметры
двигателя не улучшатся, если глушитель
воздухозаборника удален. Напротив, мо-
жет произойти серьёзная поломка.
ПРЕДОСТЕРЕЖЕНИЕ
Все снегоходы не предназначены для
эксплуатации в песчаных условиях. Экс-
плуатация снегохода в песчаных услови-
ях приведёт к серьёзным повреждениям
двигателя.
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
(модели с электрическим
стартом)
Очень важно, чтобы батарея была полно-
стью заряжена, а ее контакты были чисты-
ми и прочными. Если необходимо зарядить
батарею, просмотрите подраздел о батаре-
ях в разделе «Обслуживание» настоящего
руководства пользователя.
ПРЕДОСТЕРЕЖЕНИЕ
На 4-х тактных моделях 1100 см3 всегда
поворачивайте ключ зажигания в положе-
ние OFF (выключить), если Вы не исполь-
зуете снегоход. Оставив ключ зажигания
в положении ON (включить), Вы разряди-
те батарею и тем самым повредите ее.

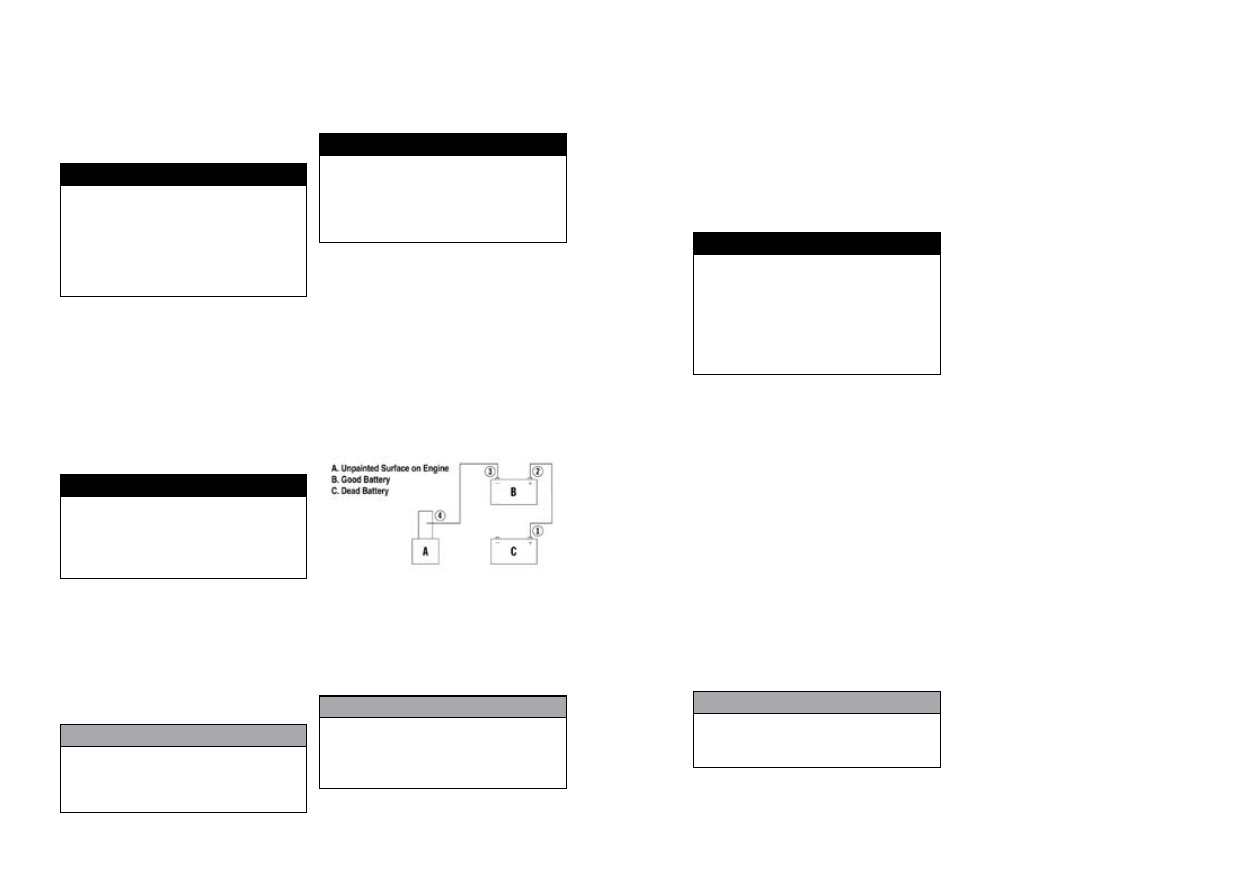

ЗАПУСК ОТ ВНЕШНЕЙ
БАТАРЕИ
(Модели Bearcat Z1 XT/TZ1)
ПРЕДОСТЕРЕЖЕНИЕ
Компания Arctic Cat НЕ РЕКОМЕНДУЕТ
выполнять запуск снегохода с разряжен-
ным аккумулятором от внешнего источ-
ника, а рекомендует снять аккумулятор,
обслужить его и правильно зарядить.
Тем не менее, в экстренной ситуации
может потребоваться запуск снегохо-
да от внешней батареи. В таком случае
тщательно следуйте нижеприведенным
указаниям для безопасного выполнения
данного действия.
ПРЕДУПРЕЖДЕНИЕ
Неправильное обращение с аккумуля-
тором или его неверное подключение
может привести к получению тяжелых
травм, в том числе, кислотных ожогов,
поражению электрическим током или по-
тере зрения в результате взрыва. Всегда
снимайте кольца и часы перед выполне-
нием данного действия.
1. На запускаемом от внешнего источника
снегоходе освободите доступ к клеммам.
ПРЕДУПРЕЖДЕНИЕ
При выполнении работ по обслуживанию
аккумулятора всегда следует соблюдать
следующие правила: держите аккумуля-
тор вдали от источника искр, открытого
огня и т.п. Всегда используйте защитные
очки. Защищайте кожу и одежду при
перемещении аккумулятора. В случае
проведения работ по обслуживанию ак-
кумулятора в закрытом помещении, обе-
спечивайте его хорошую вентиляцию.
