заторов нерегулируемые.

Передние пружины амортизаторов настра-
иваются индивидуально, в зависимости от
условий местности и водительских предпо-
чтений  владельца  снегохода.  Регулировки
пружин устанавливается на заводе, поэто-
му нужное количество витков является на-
чальной установкой. Увеличить  или умень-
шить  жесткость  передней  подвески  воз-
можно с помощью определённых действий
с регулятором пружины.

ПРИМЕЧАНИЕ: необходимые настройки
должны быть выполнены одинаково для
каждой стороны снегохода.

Для  регулировки  натяжения  пружин,  вра-
щайте всю пружину в желаемом направле-
нии.    Если  после  регулировки  вы  замети-
ли, что передняя часть снегохода проседа-
ет,  ослабьте  натяжение  пружин  с  той  сто-
роны, которая проседает. Если проседают
обе стороны, ослабьте натяжение пружин с
двух сторон.

ПРИМЕЧАНИЕ: регулятор натяжения
пружины будет вращаться вместе с пру-
жиной.

Регулировка передних

амортизаторов

(FOAX FLOAT «AIR SHOCK»)

ПРИМЕЧАНИЕ:  рекомендуется  прове-
рять  давление  воздуха  в  пневматиче-
ских амортизаторах раз в месяц.
ПРИМЕЧАНИЕ:  регулировка  пневмати-
ческих  амортизаторов  может  быть  вы-
полнена  владельцем  снегохода  при  на-
личии соответствующей квалификации.
При отсутствии квалификации отвезите
Ваш  снегоход  к  официальному  дилеру
Arctic  Cat  для  проведения  сервиса.  Та-
кой сервис проводится на усмотрение и
за счет владельца снегохода.
Пневматические  амортизаторы  настраи-
ваются  индивидуально,  в  зависимости  от
условий  местности  и  водительских  пред-
почтений владельца снегохода. Пневмати-

ческие амортизаторы получают начальные
установки на заводе (см. таблицу ниже),
тем не менее, возможно отрегулировать
амортизаторы в соответствии с весом, сти-
лем вождения водителя и условиями ланд-
шафта.

Схема начальных установок

Модель

Передний

амортиза-

тор

Задний

амортиза-

тор

Crossfire

Sno Pro

4,6 кг/см2

9,5-10,2 кг/

см2

F-Series

Sno Pro/Z1

Sno Pro

3,9 кг/см2

без регули-

ровок

M-Series

4,2 кг/см2

9,5-10,2 кг/

см2

ПРИМЕЧАНИЕ: перед эксплуатацией
снегохода убедитесь, что давление воз-
духа в передних амортизаторах одина-

ковое.

Для увеличения или уменьшения давления
выполните следующее.

ПРИМЕЧАНИЕ: при регулировке давле-
ния воздуха с передней подвески дол-

жен быть удалён лишний вес, амортиза-
торы должны быть в удлинённом растя-
нутом состоянии.

ПРИМЕЧАНИЕ: при увеличении давле-
ния воздуха сила пружины увеличится;
при уменьшении давления воздуха сила
пружины уменьшится.

ПРЕДУПРЕЖДЕНИЕ

Давление в амортизаторе не должно
превышать 10 кг/см2.

1. Снимите крышку воздушного клапана
с амортизатора.

2. Накрутите воздушный клапан воздуш-
ного насоса (№2603-614) на пневмокла-
пан амортизатора приблизительно на
шесть оборотов.

ПРИМЕЧАНИЕ: поскольку насос присое-
динён к амортизатору, шланг будет на-
полнен воздухом. Это приведет к более
низкому манометрическому давлению.

3. Чтобы уменьшить давление воздуха
в амортизаторе, нажмите кнопку клапа-
на прокачки до половины и удерживайте
ее до достижения желаемого давления.

ПРИМЕЧАНИЕ: кратковременное нажа-
тие кнопки и последующее отпускание
приведет к выпуску небольшого количе-
ства воздуха (микро-настройка).

4. Для увеличения давления воздуха в
амортизаторе накачайте его до достиже-

ния желаемого давления.

5. Удалите клапан насоса с воздушного
клапана амортизатора.

ПРИМЕЧАНИЕ:  при  снятии  клапана  на-
соса  с  амортизатора  звук  выходящего
воздуха  доносится  из  шланга  насоса,  а
не из амортизатора.

6. Установите крышку воздушного кла-
пана на амортизатор.

Рычаг передней подве-

ски телеги

ПРИМЕЧАНИЕ: на некоторых моделях
ограничительные стропы не регулиру-
ются.

Пружины  амортизатора  и  ограничитель-
ные  стропы  переднего  рычага  телеги  ре-
гулируются.  Тем  не  менее,  Arctic  Cat  ре-
комендует  оставить  заводские  настройки

пружин амортизатора, затягивание пружи-
ны переднего рычага телеги может приве-
сти к дисбалансу и нарушить особенности
управления снегоходом.

Длина  ограничительных  строп  передне-
го рычага определяет распределение веса
между  передней  частью  телеги  и  лыжа-
ми.  Затягивание  ограничительных  строп
увеличит  давление  на  лыжи.  Ослабление
ограничительных строп опустит переднюю
часть  подвески  телеги  и  уменьшит  давле-
ние на лыжи.

Регулируя  давление  на  лыжи,  убедитесь,
что стропы отрегулированы одинаково, не
перенастраивайте  их,  иначе  это  повлия-
ет  на  управление  снегоходом.  Для  лучше-
го  результата  проводите  тестирование  во
время настройки.

ПРЕДУПРЕЖДЕНИЕ

Регулировка ограничительных строп не
должна влиять на управление снегохо-
дом.

Регулировка предвари-

тельной нагрузки на за-

днюю пружину

Правильная  настройка  предварительной
нагрузки на заднюю пружину позволит обе-
спечить  максимальный  комфорт  во  время
движения.  В  таблице  ниже  описаны  уста-
новки для пружины; тем не менее, опреде-
ляющим при регулировки нагрузки являет-
ся стиль вождения.

Вес водителя (кг)

Положение кулачка

До 80

от 80 до 110

более 110

ПРИМЕЧАНИЕ:  положения  кулачка  яв-
ляются  ориентировочными.  Индивиду-
альный  стиль  вождения  является  опре-
деляющим фактором. Определите Ваши
предпочтения перед настройкой.

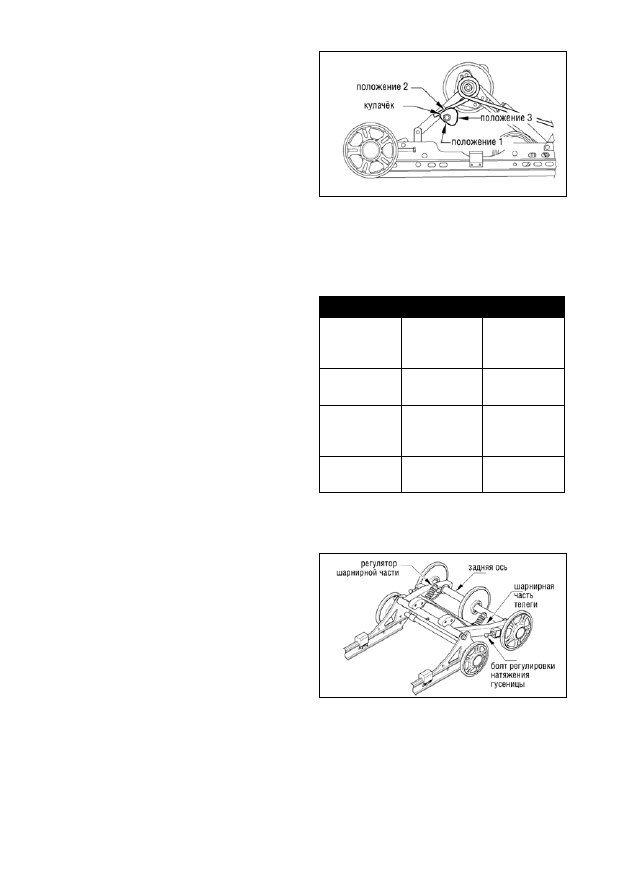

Регулирование предварительной нагрузки
на заднюю пружину сопровождается вра-
щением регулировочного кулачка. Положе-

ние 3 обеспечивает жесткую езду, а поло-
жение  1  подходит  для  водителя  с  неболь-
шим весом или для вождения на малой ско-
рости. Положение 2 подходит для водителя
средней  комплекции  и  вождении  при  нор-
мальных  условиях.  Всегда  поворачивайте
кулачёк, начиная с 1 к 3 положению.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не применяйте силу для повора-
чивания кулачка из тяжёлого положения
в более легкое. Это может повредить ку-
лачёк.

Для того, чтобы повернуть кулачёк, исполь-
зуйте  ключ  для  свечей  зажигания  из  на-
бора  инструментов.  Поворачивайте  ключ,
пока  кулачек  не  достигнет  желаемого  по-
ложения.  Проведите  соответствующие  на-
стройки кулачка с другой стороны снегохо-

да.

Задняя шарнирная

часть телеги

(модели Bearcat XT)

Задняя шарнирная часть телеги имеет два
регулятора, которые контролируют ход зад-

ней подвески.

Эти два регулятора получили заводские
установки и не требуют дальнейшей на-
стройки.

Если настройка потребовалась, открутите
или закрутите оба регулятора шарнирной
части на одинаковое расстояние.

Дополнительные

рессоры

У некоторых моделей дополнительные рес-
соры встроены в заднюю подвеску. При тя-
жёлой  нагрузке  или  движении  вверх  не-
обходимо  задействовать  дополнительные
рессоры, повернув блокираторы натяжения
пружин в верхнее положение. При актива-
ции  блокираторы  натяжения  пружин  оста-
нутся в верхнем положении.

ПРИМЕЧАНИЕ: Arctic Cat рекоменду-
ет использовать дополнительные рес-
соры, если нагрузка на снегоход (води-
тель/пассажир/груз) превышает 136 кг.

ПРЕДОСТЕРЕЖЕНИЕ

Для  этих  снегоходов  существуют  огра-
ничения по весу. При добавлении допол-
нительного  груза  максимальная  нагруз-
ка на снегоход (водитель/пассажир/груз)
не должна превышать максимальную на-
грузку, установленную для каждого сне-
гохода. См. таблицу ниже для более под-
робной  информации.  Также  необходимо
использовать дополнительные рессоры.

Ограничения максимальной нагрузки

Bearcat 570

170 кг

Bearcat 570 XT

272 кг

Bearcat Z1 XT

272 кг

T-Series

170 кг

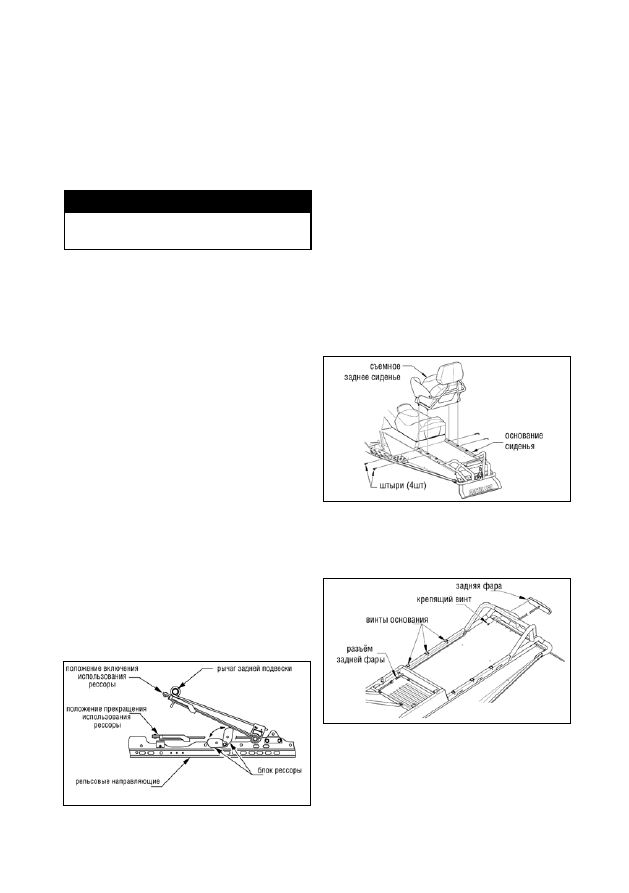

Для задействования или прекращения ис-
пользования дополнительной рессоры, для
установки блоков рессоры в желаемое по-
ложение используйте инструмент для рес-
сор, свечной ключ и отвёртку из набора ин-
струментов. Убедитесь, что оба блока рес-
сор находятся в одинаковом положении

(задействованы или не используются).

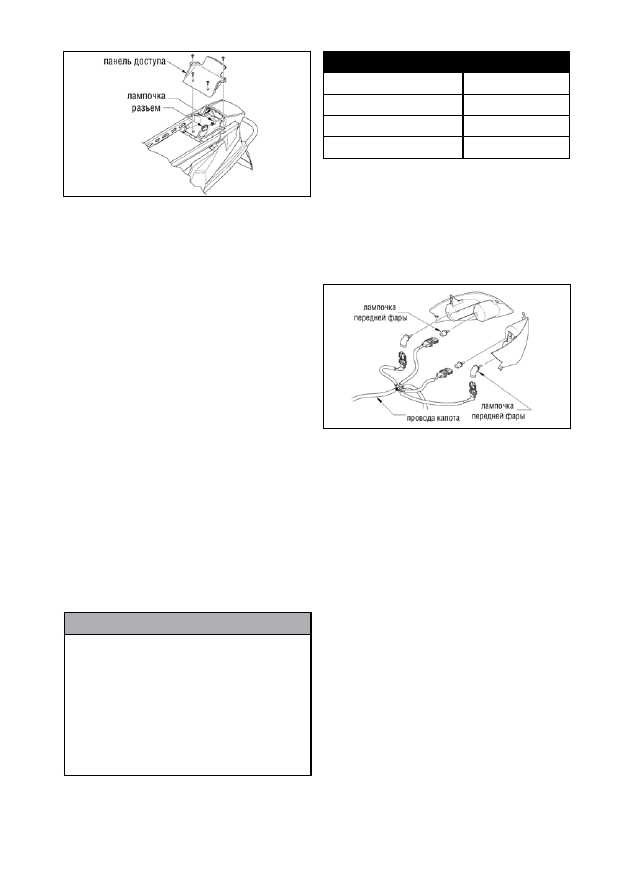

ФАРЫ

Правильность работы передних фар и за-
дних фар /стоп сигнала (светодиодов) см.
в соответствующем листе спецификации.

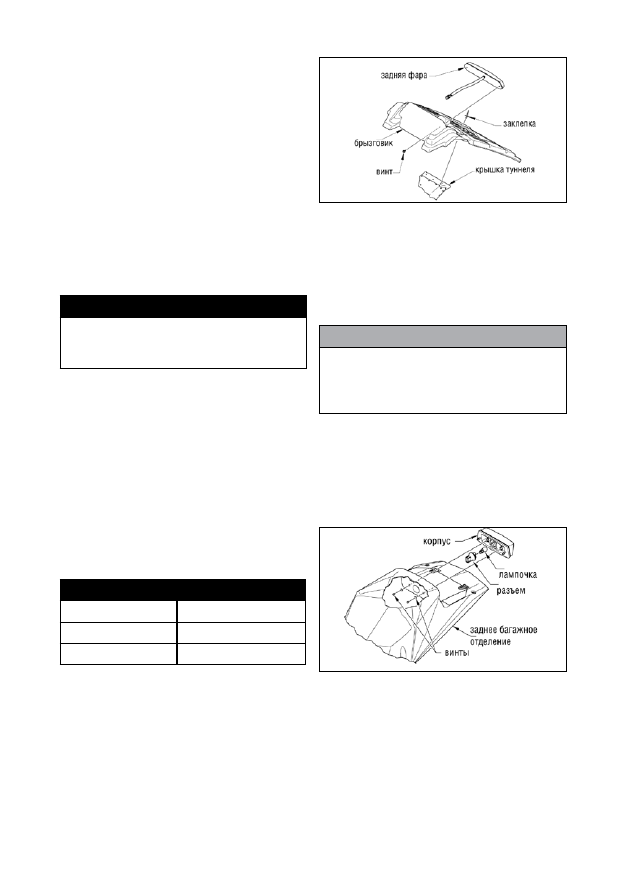

Снятие и установка зад-

ней фары/стоп сигнала

(модели Bearcat XT)

Эти модели оснащены светодиодными за-
дними  фарами и стоп сигналом. Если све-
тодиоды  перегорели,  необходимо  заме-
нить  всю  фару.  Для  снятия  и  установки
фары выполните следующее.

1. Вытащите четыре штыря, крепящих
заднее сиденье к основанию сиденья; за-
тем снимите сиденье.

2. Надавите на защёлку переднего сиде-
нья справа и поднимите переднее сиде-
